Способ пуска трехфазного асинхронного двигателя в трехфазной четырехпроводной электрической сети при исчезновении напряжения в одной из фаз

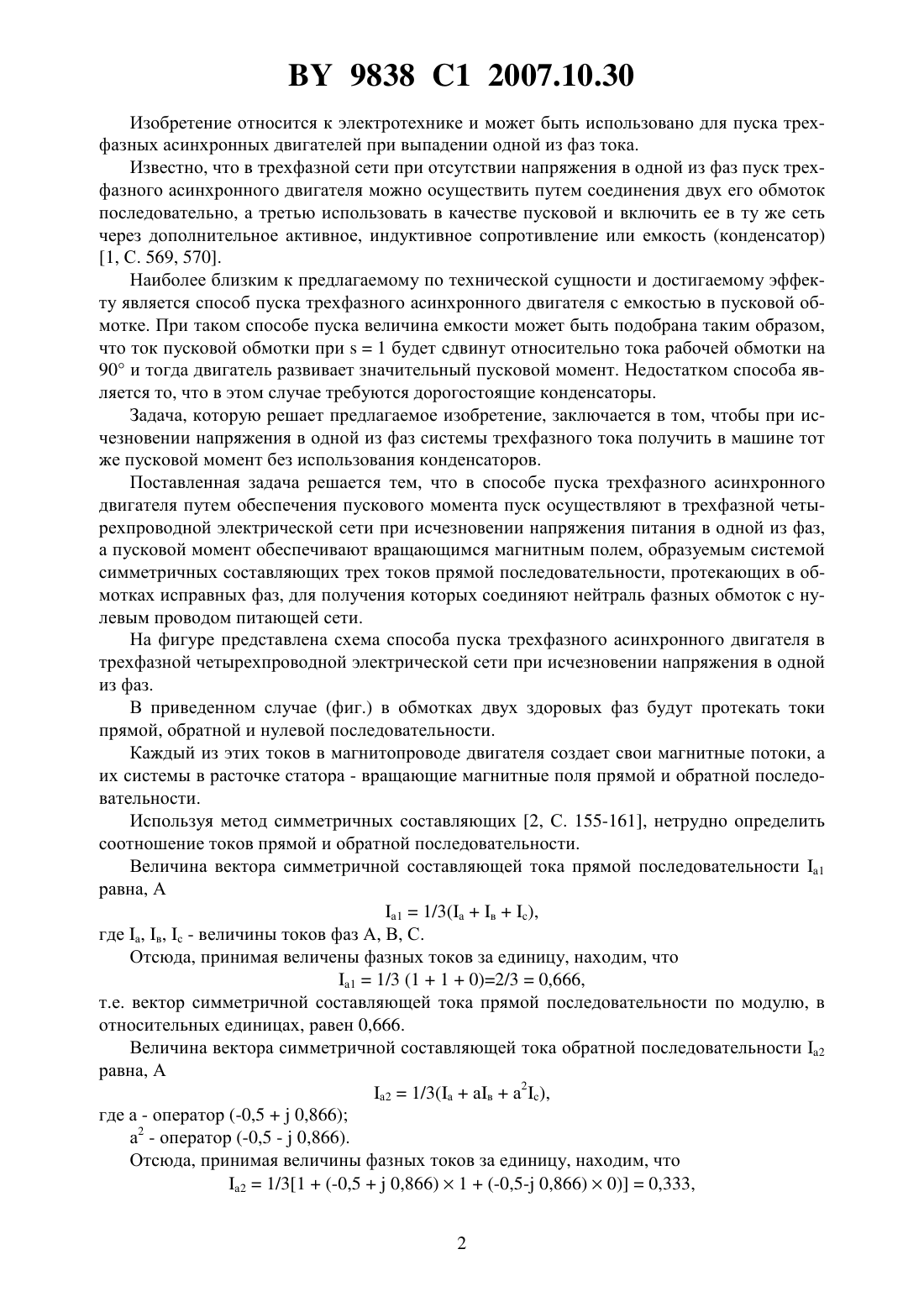

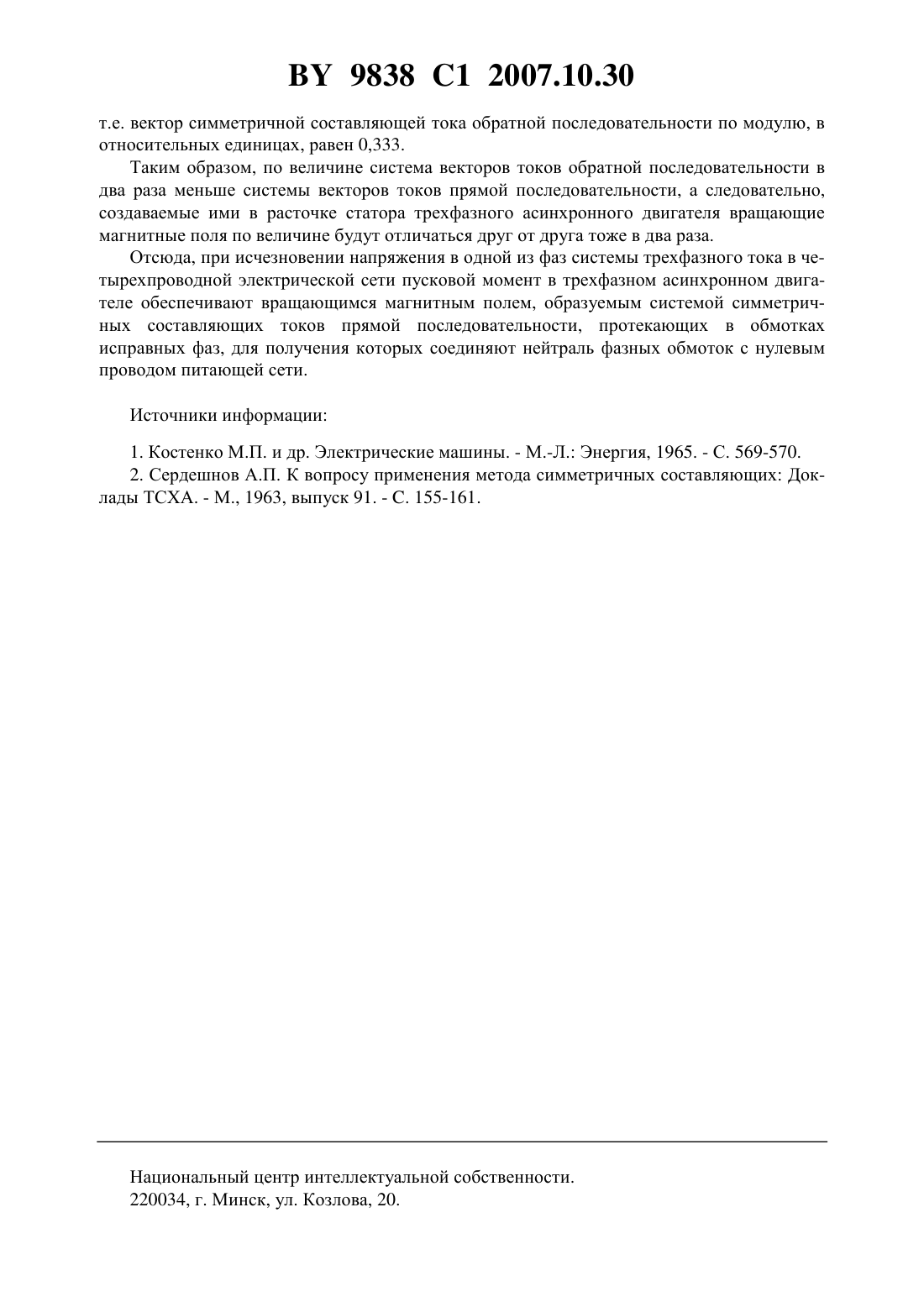

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПУСКА ТРЕХФАЗНОГО АСИНХРОННОГО ДВИГАТЕЛЯ В ТРЕХФАЗНОЙ ЧЕТЫРЕХПРОВОДНОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ ПРИ ИСЧЕЗНОВЕНИИ НАПРЯЖЕНИЯ В ОДНОЙ ИЗ ФАЗ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сердешнов Анатолий Петрович Протосовицкий Иван Васильевич Поворотный Виктор Филиппович Базулина Татьяна Геннадьевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(56) Костенко М.П. и др. Электрические машины. - М.-Л. Энергия, 1965. - С. 569570.5325033 , 1994. Сердешнов А.П. К вопросу применения метода симметричных составляющих Доклады ТСХА. - М., 1963, выпуск 91. - С. 155-161.(57) Способ пуска трехфазного асинхронного двигателя путем обеспечения пускового момента, отличающийся тем, что пуск осуществляют в трехфазной четырехпроводной электрической сети при исчезновении напряжения питания в одной из фаз, а пусковой момент обеспечивают вращающимся магнитным полем, образуемым системой симметричных составляющих токов прямой последовательности, протекающих в обмотках исправных фаз, для получения которых соединяют нейтраль фазных обмоток с нулевым проводом питающей сети. 9838 1 2007.10.30 Изобретение относится к электротехнике и может быть использовано для пуска трехфазных асинхронных двигателей при выпадении одной из фаз тока. Известно, что в трехфазной сети при отсутствии напряжения в одной из фаз пуск трехфазного асинхронного двигателя можно осуществить путем соединения двух его обмоток последовательно, а третью использовать в качестве пусковой и включить ее в ту же сеть через дополнительное активное, индуктивное сопротивление или емкость (конденсатор) 1, С. 569, 570. Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является способ пуска трехфазного асинхронного двигателя с емкостью в пусковой обмотке. При таком способе пуска величина емкости может быть подобрана таким образом,что ток пусковой обмотки при 1 будет сдвинут относительно тока рабочей обмотки на 90 и тогда двигатель развивает значительный пусковой момент. Недостатком способа является то, что в этом случае требуются дорогостоящие конденсаторы. Задача, которую решает предлагаемое изобретение, заключается в том, чтобы при исчезновении напряжения в одной из фаз системы трехфазного тока получить в машине тот же пусковой момент без использования конденсаторов. Поставленная задача решается тем, что в способе пуска трехфазного асинхронного двигателя путем обеспечения пускового момента пуск осуществляют в трехфазной четырехпроводной электрической сети при исчезновении напряжения питания в одной из фаз,а пусковой момент обеспечивают вращающимся магнитным полем, образуемым системой симметричных составляющих трех токов прямой последовательности, протекающих в обмотках исправных фаз, для получения которых соединяют нейтраль фазных обмоток с нулевым проводом питающей сети. На фигуре представлена схема способа пуска трехфазного асинхронного двигателя в трехфазной четырехпроводной электрической сети при исчезновении напряжения в одной из фаз. В приведенном случае (фиг.) в обмотках двух здоровых фаз будут протекать токи прямой, обратной и нулевой последовательности. Каждый из этих токов в магнитопроводе двигателя создает свои магнитные потоки, а их системы в расточке статора - вращающие магнитные поля прямой и обратной последовательности. Используя метод симметричных составляющих 2, С. 155-161, нетрудно определить соотношение токов прямой и обратной последовательности. Величина вектора симметричной составляющей тока прямой последовательности 1 равна, А а 11/3(авс),где а, в, с - величины токов фаз А, В, С. Отсюда, принимая величены фазных токов за единицу, находим, что 11/3 (110)2/30,666,т.е. вектор симметричной составляющей тока прямой последовательности по модулю, в относительных единицах, равен 0,666. Величина вектора симметричной составляющей тока обратной последовательности 2 равна, А а 21/3(аава 2 с),где а - оператор (-0,50,866) а 2 - оператор (-0,5 -0,866). Отсюда, принимая величины фазных токов за единицу, находим, что а 21/31(-0,50,866)1(-0,5- 0,866)0)0,333,2 9838 1 2007.10.30 т.е. вектор симметричной составляющей тока обратной последовательности по модулю, в относительных единицах, равен 0,333. Таким образом, по величине система векторов токов обратной последовательности в два раза меньше системы векторов токов прямой последовательности, а следовательно,создаваемые ими в расточке статора трехфазного асинхронного двигателя вращающие магнитные поля по величине будут отличаться друг от друга тоже в два раза. Отсюда, при исчезновении напряжения в одной из фаз системы трехфазного тока в четырехпроводной электрической сети пусковой момент в трехфазном асинхронном двигателе обеспечивают вращающимся магнитным полем, образуемым системой симметричных составляющих токов прямой последовательности, протекающих в обмотках исправных фаз, для получения которых соединяют нейтраль фазных обмоток с нулевым проводом питающей сети. Источники информации 1. Костенко М.П. и др. Электрические машины. - М.-Л. Энергия, 1965. - С. 569-570. 2. Сердешнов А.П. К вопросу применения метода симметричных составляющих Доклады ТСХА. - М., 1963, выпуск 91. - . 155-161. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
