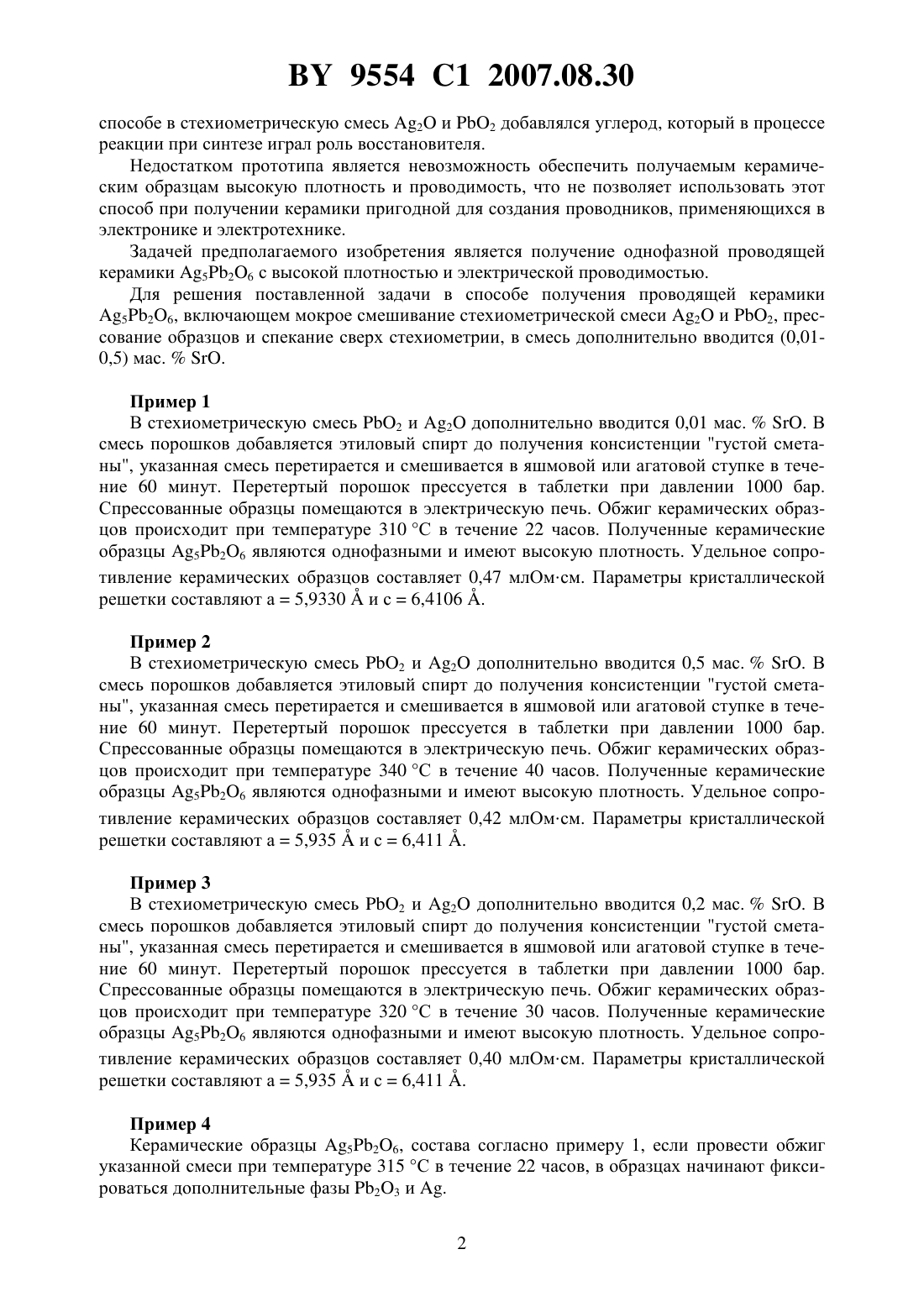

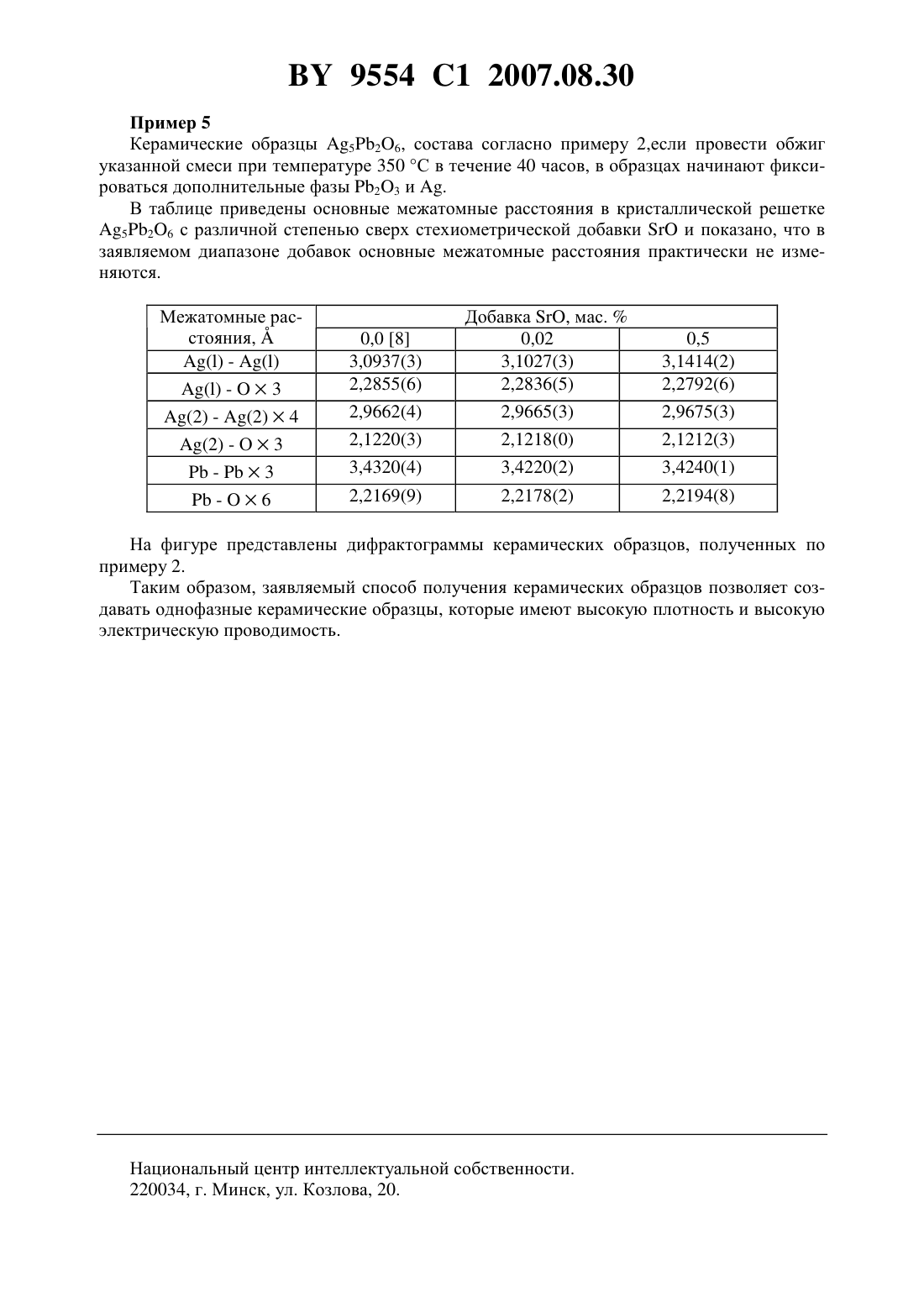

Способ получения проводящей однофазной керамики на основе Ag5Pb2O6

(51)704 35/01 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОЛУЧЕНИЯ ПРОВОДЯЩЕЙ ОДНОФАЗНОЙ КЕРАМИКИ НА ОСНОВЕ 526(71) Заявитель Государственное научное учреждение Объединенный институт физики твердого тела и полупроводников Национальной академии наук Беларуси(72) Авторы Акимов Александр Иванович Савчук Галина Казимировна(73) Патентообладатель Государственное научное учреждение Объединенный институт физики твердого тела и полупроводников Национальной академии наук Беларуси(57) Способ получения однофазной проводящей керамики на основе 526, включающий мокрое смешивание 2 и 2, взятых в стехиометрическом соотношении, прессование и спекание, отличающийся тем, что при смешивании дополнительно вводят 0,01-0,50 мас.. Изобретение относится к области получения керамических материалов, обладающих высокой проводимостью, и может быть использовано для создания проводников, применяющихся в электронике и электротехнике. Известен способ получения фазы 526 с использованием высокого давления кислорода (до 10 ГПа) при температурах 350-550 С в течение 4-7 дней ( .,.К. 5.26,//.- . 1990161. . 17-24). Недостатком данного способа получения 526 является сложность, опасность эксперимента и не достаточно высокое качество получаемой керамики, что не позволяет использовать ее в качестве проводников. Известен способ получения 526 гидротермальным методом при температурах 250 - 350 С в течение 3-12 дней ( .,. -52-6 (3,3) // .. 1993. .103. .447-450). Недостатками данного способа является невозможность получения 526 в виде керамики, что существенно ограничивает возможности практического использования соединения. Наиболее близким по технической сущности к заявляемому изобретению является способ получения 526 ( .,.,.,.526 // . 2003. .399 . 178-182.), включающий мокрое смешивание стехиометрической смеси 2 и 2, прессование образцов и спекание. В данном 9554 1 2007.08.30 способе в стехиометрическую смесь 2 и 2 добавлялся углерод, который в процессе реакции при синтезе играл роль восстановителя. Недостатком прототипа является невозможность обеспечить получаемым керамическим образцам высокую плотность и проводимость, что не позволяет использовать этот способ при получении керамики пригодной для создания проводников, применяющихся в электронике и электротехнике. Задачей предполагаемого изобретения является получение однофазной проводящей керамики 526 с высокой плотностью и электрической проводимостью. Для решения поставленной задачи в способе получения проводящей керамики 526, включающем мокрое смешивание стехиометрической смеси 2 и 2, прессование образцов и спекание сверх стехиометрии, в смесь дополнительно вводится (0,010,5) мас.. Пример 1 В стехиометрическую смесь 2 и 2 дополнительно вводится 0,01 мас.. В смесь порошков добавляется этиловый спирт до получения консистенции густой сметаны, указанная смесь перетирается и смешивается в яшмовой или агатовой ступке в течение 60 минут. Перетертый порошок прессуется в таблетки при давлении 1000 бар. Спрессованные образцы помещаются в электрическую печь. Обжиг керамических образцов происходит при температуре 310 С в течение 22 часов. Полученные керамические образцы 526 являются однофазными и имеют высокую плотность. Удельное сопротивление керамических образцов составляет 0,47 млОмсм. Параметры кристаллической решетки составляют а 5,9330 и с 6,4106 . Пример 2 В стехиометрическую смесь 2 и 2 дополнительно вводится 0,5 мас.. В смесь порошков добавляется этиловый спирт до получения консистенции густой сметаны, указанная смесь перетирается и смешивается в яшмовой или агатовой ступке в течение 60 минут. Перетертый порошок прессуется в таблетки при давлении 1000 бар. Спрессованные образцы помещаются в электрическую печь. Обжиг керамических образцов происходит при температуре 340 С в течение 40 часов. Полученные керамические образцы 526 являются однофазными и имеют высокую плотность. Удельное сопротивление керамических образцов составляет 0,42 млОмсм. Параметры кристаллической решетки составляют а 5,935 и с 6,411 . Пример 3 В стехиометрическую смесь 2 и 2 дополнительно вводится 0,2 мас.. В смесь порошков добавляется этиловый спирт до получения консистенции густой сметаны, указанная смесь перетирается и смешивается в яшмовой или агатовой ступке в течение 60 минут. Перетертый порошок прессуется в таблетки при давлении 1000 бар. Спрессованные образцы помещаются в электрическую печь. Обжиг керамических образцов происходит при температуре 320 С в течение 30 часов. Полученные керамические образцы 526 являются однофазными и имеют высокую плотность. Удельное сопротивление керамических образцов составляет 0,40 млОмсм. Параметры кристаллической решетки составляют а 5,935 и с 6,411 . Пример 4 Керамические образцы 526, состава согласно примеру 1, если провести обжиг указанной смеси при температуре 315 С в течение 22 часов, в образцах начинают фиксироваться дополнительные фазы 23 и . 2 9554 1 2007.08.30 Пример 5 Керамические образцы 526, состава согласно примеру 2,если провести обжиг указанной смеси при температуре 350 С в течение 40 часов, в образцах начинают фиксироваться дополнительные фазы 23 и . В таблице приведены основные межатомные расстояния в кристаллической решетке 526 с различной степенью сверх стехиометрической добавкии показано, что в заявляемом диапазоне добавок основные межатомные расстояния практически не изменяются. Межатомные расстояния,На фигуре представлены дифрактограммы керамических образцов, полученных по примеру 2. Таким образом, заявляемый способ получения керамических образцов позволяет создавать однофазные керамические образцы, которые имеют высокую плотность и высокую электрическую проводимость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
