Держатель для навешивания простыни, отделяющей операционную зону

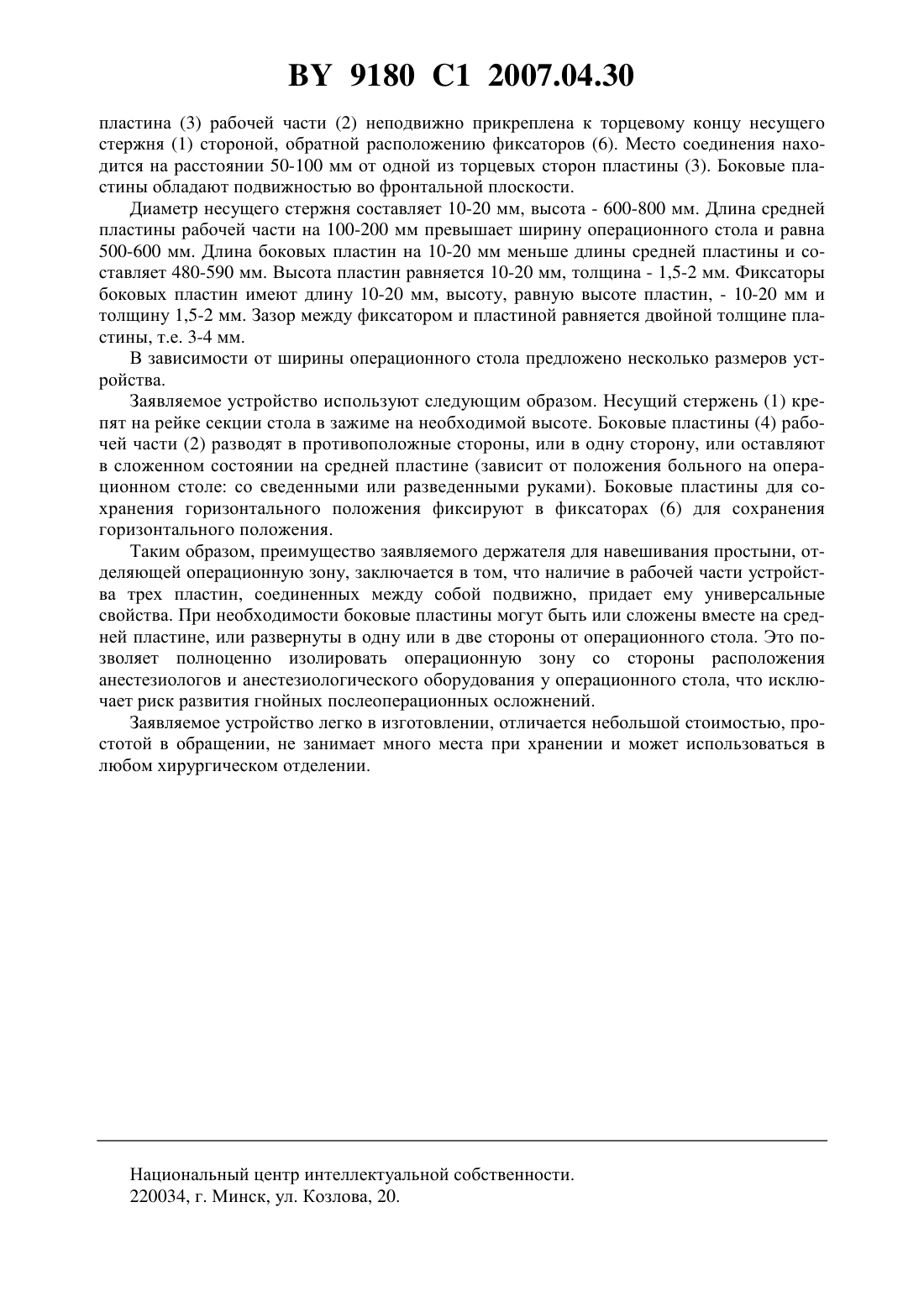

(51)61 13/10 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДЕРЖАТЕЛЬ ДЛЯ НАВЕШИВАНИЯ ПРОСТЫНИ,ОТДЕЛЯЮЩЕЙ ОПЕРАЦИОННУЮ ЗОНУ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Почобут Богдан Иосифович Иоскевич Николай Николаевич Можаев Юрий Иванович Ложко Павел Михайлович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(56) Стол операционный универсальный ОУ. Паспорт Ц 1878.00.000 ПС. Елецк, 1984.4493121, 1985.5362021, 1994.4574796, 1986.(57) 1. Держатель для навешивания простыни, отделяющей операционную зону, содержащий несущий металлический стержень и рабочую часть, расположенную по отношению к стержню под углом 90 во фронтальной плоскости, отличающийся тем, что рабочая часть содержит три пластины, одна из которых неподвижно прикреплена к торцевому концу несущего металлического стержня на расстоянии 50-100 мм от края пластины, а две другие присоединены к ее краям посредством шарнирных вращательно-осевых соединений на расстоянии 20-40 мм от их концов, участвующих в соединении, на нижнем краю средней пластины на расстоянии 10-20 мм от торцевых сторон расположены Г-образные фиксаторы для закрепления боковых пластин в горизонтальном положении. 2. Держатель по п. 1, отличающийся тем, что высота каждой пластины составляет 10-20 мм, толщина - 1,5-2,0 мм, средняя пластина имеет длину 500-600 мм, боковые пластины - 480-590 мм. 9180 1 2007.04.30 3. Держатель по п. 1, отличающийся тем, что диаметр несущего металлического стержня составляет 10-20 мм, высота - 600-800 мм. 4. Держатель по п. 1, отличающийся тем, что каждый Г-образный фиксатор имеет длину 10-20 мм, толщину 1,5-2,0 мм, а зазор между фиксатором и пластиной равен 3-4 мм. Изобретение относится к области медицины, а именно к медицинскому оборудованию. Необходимость в разработке подобного устройства возникла в связи с большой распространенностью хирургического метода лечения заболеваний, отсутствием качественных приспособлений для навешивания простыни, отделяющей операционную зону,дающих возможность полностью изолировать стерильное операционное поле со стороны расположения бригады анестезиологов и анестезиологического оборудования, несложных в обращении и удобных для хранения. Наиболее близким к заявляемому устройству является держатель для навешивания простыни, отделяющей операционную зону, представляющий собой несущий металлический стержень и рабочую часть, расположенную к нему под углом 90 во фронтальной плоскости (Инструкция по использованию стола операционного универсального, паспорт Ц 1878.00.000 П.С., 1978. - С. 5). Недостатком данного устройства является неполная изоляция стерильной зоны со стороны расположения анестезиологов и анестезиологической аппаратуры у операционного стола, т.е. у изголовья больного. При использовании устройства стерильной простыней отграничивается только операционная зона, равная по ширине длине горизонтальной части устройства (400-500 мм). Кроме того, при расположении больного на операционном столе с отведенными в стороны руками (перпендикулярно продольной оси тела) простыня свисает с рабочей части устройства под углом 45 к его саггитальной плоскости, что также не способствует полному отделению стерильной зоны у изголовья больного. Задачей изобретения является разработка держателя для навешивания простыни, отделяющей операционную зону, дающего возможность производить полноценное отграничение операционного поля со стороны расположения анестезиологов и анестезиологического оборудования у операционного стола, несложного в обращении и удобного для хранения. Для достижения указанной задачи предлагается держатель, представляющий собой металлический стержень и рабочую часть, расположенную по отношению к стержню под углом 90 во фронтальной плоскости. Отличительным моментом является то, что рабочая часть состоит из трех пластин, одна из которых неподвижно прикреплена к торцевому краю несущего стержня на расстоянии 50-100 мм от края пластины, а две другие присоединены к ее краям посредством шарнирного вращательно-осевого соединения, на нижнем краю средней пластины на расстоянии 10-20 мм от торцевых сторон находятся Г-образные фиксаторы для закрепления боковых пластин в горизонтальном положении. Пластины имеют высоту 10-20 мм, толщину 1,5-2,0 мм, средняя пластина имеет длину 500-600 мм,боковые пластины - 480-590 мм. Диаметр несущего стержня составляет 10-20 мм, высота 600-800 мм. Фиксаторы имеют длину 10-20 мм, высоту 10-20 мм, толщину 1,5-2,0 мм, зазор между фиксатором и пластиной равен 3-4 мм. На фигуре изображен заявляемый держатель. Держатель представляет собой несущий стержень (1), соединенный с рабочей частью (2) под углом 90 во фронтальной плоскости стержня. Рабочая часть (2) состоит из трех пластин - средней пластины (3) и двух боковых пластин (4), соединенных со средней пластиной посредством шарнирного вращательноосевого соединения (5). Место соединения пластин находится на расстоянии 20-40 мм от их концов, участвующих в соединении. На нижнем крае средней пластины (3) на расстоянии 10-20 мм от торцевых сторон неподвижно расположены Г-образные фиксаторы (6) боковых пластин, с помощью которых последние закрепляются горизонтально. Средняя 2 9180 1 2007.04.30 пластина (3) рабочей части (2) неподвижно прикреплена к торцевому концу несущего стержня (1) стороной, обратной расположению фиксаторов (6). Место соединения находится на расстоянии 50-100 мм от одной из торцевых сторон пластины (3). Боковые пластины обладают подвижностью во фронтальной плоскости. Диаметр несущего стержня составляет 10-20 мм, высота - 600-800 мм. Длина средней пластины рабочей части на 100-200 мм превышает ширину операционного стола и равна 500-600 мм. Длина боковых пластин на 10-20 мм меньше длины средней пластины и составляет 480-590 мм. Высота пластин равняется 10-20 мм, толщина - 1,5-2 мм. Фиксаторы боковых пластин имеют длину 10-20 мм, высоту, равную высоте пластин, - 10-20 мм и толщину 1,5-2 мм. Зазор между фиксатором и пластиной равняется двойной толщине пластины, т.е. 3-4 мм. В зависимости от ширины операционного стола предложено несколько размеров устройства. Заявляемое устройство используют следующим образом. Несущий стержень (1) крепят на рейке секции стола в зажиме на необходимой высоте. Боковые пластины (4) рабочей части (2) разводят в противоположные стороны, или в одну сторону, или оставляют в сложенном состоянии на средней пластине (зависит от положения больного на операционном столе со сведенными или разведенными руками). Боковые пластины для сохранения горизонтального положения фиксируют в фиксаторах (6) для сохранения горизонтального положения. Таким образом, преимущество заявляемого держателя для навешивания простыни, отделяющей операционную зону, заключается в том, что наличие в рабочей части устройства трех пластин, соединенных между собой подвижно, придает ему универсальные свойства. При необходимости боковые пластины могут быть или сложены вместе на средней пластине, или развернуты в одну или в две стороны от операционного стола. Это позволяет полноценно изолировать операционную зону со стороны расположения анестезиологов и анестезиологического оборудования у операционного стола, что исключает риск развития гнойных послеоперационных осложнений. Заявляемое устройство легко в изготовлении, отличается небольшой стоимостью, простотой в обращении, не занимает много места при хранении и может использоваться в любом хирургическом отделении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
