Устройство для повышения производительности вентиляционной системы

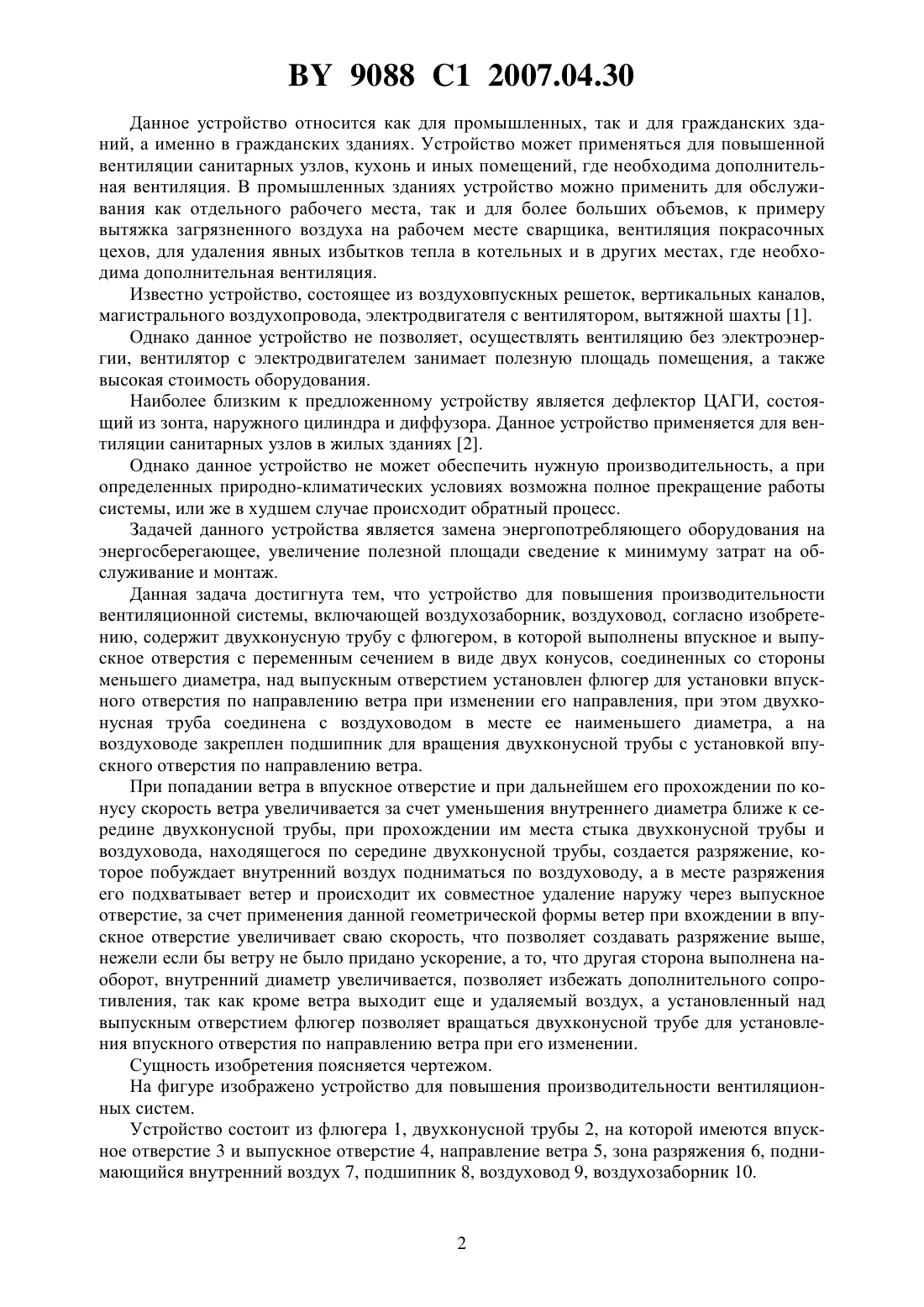

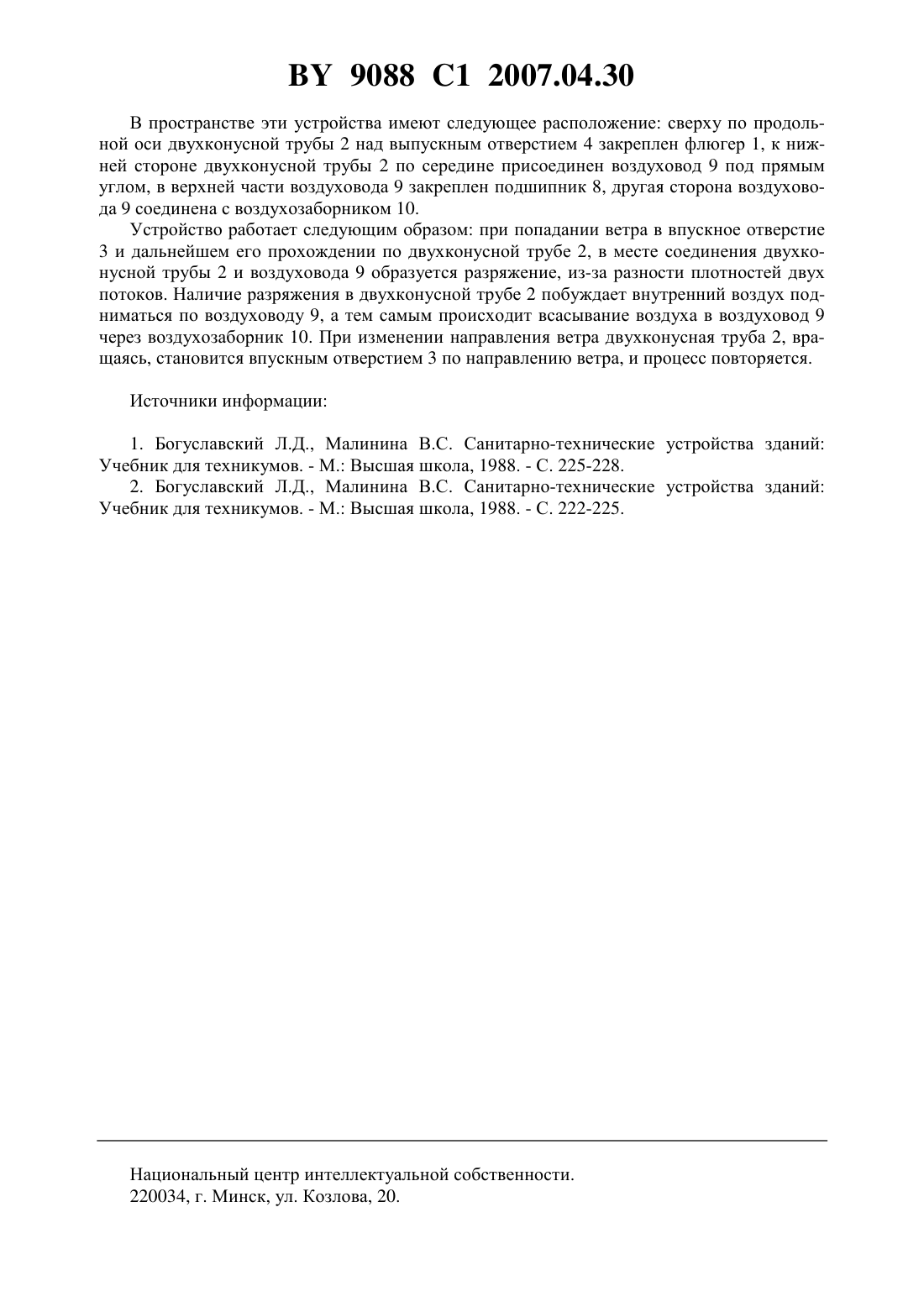

(51)04 17/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОВЫШЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-российский университет(72) Авторы Лемешев Валерий Викторович Томбу Рудольф Альбертович Кашевская Елена Викторовна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-российский университет(57) Устройство для повышения производительности вентиляционной системы, включающее воздухозаборник и воздуховод, отличающееся тем, что содержит двухконусную трубу с флюгером, в которой выполнены впускное и выпускное отверстия с переменным сечением в виде двух конусов, соединенных со стороны меньшего диаметра, над выпускным отверстием установлен флюгер для установки впускного отверстия по направлению ветра при изменении его направления, при этом двухконусная труба соединена с воздуховодом в месте ее наименьшего диаметра, а на воздуховоде закреплен подшипник для вращения двухконусной трубы с установкой впускного отверстия по направлению ветра. 9088 1 2007.04.30 Данное устройство относится как для промышленных, так и для гражданских зданий, а именно в гражданских зданиях. Устройство может применяться для повышенной вентиляции санитарных узлов, кухонь и иных помещений, где необходима дополнительная вентиляция. В промышленных зданиях устройство можно применить для обслуживания как отдельного рабочего места, так и для более больших объемов, к примеру вытяжка загрязненного воздуха на рабочем месте сварщика, вентиляция покрасочных цехов, для удаления явных избытков тепла в котельных и в других местах, где необходима дополнительная вентиляция. Известно устройство, состоящее из воздуховпускных решеток, вертикальных каналов,магистрального воздухопровода, электродвигателя с вентилятором, вытяжной шахты 1. Однако данное устройство не позволяет, осуществлять вентиляцию без электроэнергии, вентилятор с электродвигателем занимает полезную площадь помещения, а также высокая стоимость оборудования. Наиболее близким к предложенному устройству является дефлектор ЦАГИ, состоящий из зонта, наружного цилиндра и диффузора. Данное устройство применяется для вентиляции санитарных узлов в жилых зданиях 2. Однако данное устройство не может обеспечить нужную производительность, а при определенных природно-климатических условиях возможна полное прекращение работы системы, или же в худшем случае происходит обратный процесс. Задачей данного устройства является замена энергопотребляющего оборудования на энергосберегающее, увеличение полезной площади сведение к минимуму затрат на обслуживание и монтаж. Данная задача достигнута тем, что устройство для повышения производительности вентиляционной системы, включающей воздухозаборник, воздуховод, согласно изобретению, содержит двухконусную трубу с флюгером, в которой выполнены впускное и выпускное отверстия с переменным сечением в виде двух конусов, соединенных со стороны меньшего диаметра, над выпускным отверстием установлен флюгер для установки впускного отверстия по направлению ветра при изменении его направления, при этом двухконусная труба соединена с воздуховодом в месте ее наименьшего диаметра, а на воздуховоде закреплен подшипник для вращения двухконусной трубы с установкой впускного отверстия по направлению ветра. При попадании ветра в впускное отверстие и при дальнейшем его прохождении по конусу скорость ветра увеличивается за счет уменьшения внутреннего диаметра ближе к середине двухконусной трубы, при прохождении им места стыка двухконусной трубы и воздуховода, находящегося по середине двухконусной трубы, создается разряжение, которое побуждает внутренний воздух подниматься по воздуховоду, а в месте разряжения его подхватывает ветер и происходит их совместное удаление наружу через выпускное отверстие, за счет применения данной геометрической формы ветер при вхождении в впускное отверстие увеличивает сваю скорость, что позволяет создавать разряжение выше,нежели если бы ветру не было придано ускорение, а то, что другая сторона выполнена наоборот, внутренний диаметр увеличивается, позволяет избежать дополнительного сопротивления, так как кроме ветра выходит еще и удаляемый воздух, а установленный над выпускным отверстием флюгер позволяет вращаться двухконусной трубе для установления впускного отверстия по направлению ветра при его изменении. Сущность изобретения поясняется чертежом. На фигуре изображено устройство для повышения производительности вентиляционных систем. Устройство состоит из флюгера 1, двухконусной трубы 2, на которой имеются впускное отверстие 3 и выпускное отверстие 4, направление ветра 5, зона разряжения 6, поднимающийся внутренний воздух 7, подшипник 8, воздуховод 9, воздухозаборник 10. 9088 1 2007.04.30 В пространстве эти устройства имеют следующее расположение сверху по продольной оси двухконусной трубы 2 над выпускным отверстием 4 закреплен флюгер 1, к нижней стороне двухконусной трубы 2 по середине присоединен воздуховод 9 под прямым углом, в верхней части воздуховода 9 закреплен подшипник 8, другая сторона воздуховода 9 соединена с воздухозаборником 10. Устройство работает следующим образом при попадании ветра в впускное отверстие 3 и дальнейшем его прохождении по двухконусной трубе 2, в месте соединения двухконусной трубы 2 и воздуховода 9 образуется разряжение, из-за разности плотностей двух потоков. Наличие разряжения в двухконусной трубе 2 побуждает внутренний воздух подниматься по воздуховоду 9, а тем самым происходит всасывание воздуха в воздуховод 9 через воздухозаборник 10. При изменении направления ветра двухконусная труба 2, вращаясь, становится впускным отверстием 3 по направлению ветра, и процесс повторяется. Источники информации 1. Богуславский Л.Д., Малинина В.С. Санитарно-технические устройства зданий Учебник для техникумов. - М. Высшая школа, 1988. - С. 225-228. 2. Богуславский Л.Д., Малинина В.С. Санитарно-технические устройства зданий Учебник для техникумов. - М. Высшая школа, 1988. - С. 222-225. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
