Устройство для одновременного извлечения корнеплодов из почвы и рыхления почвы

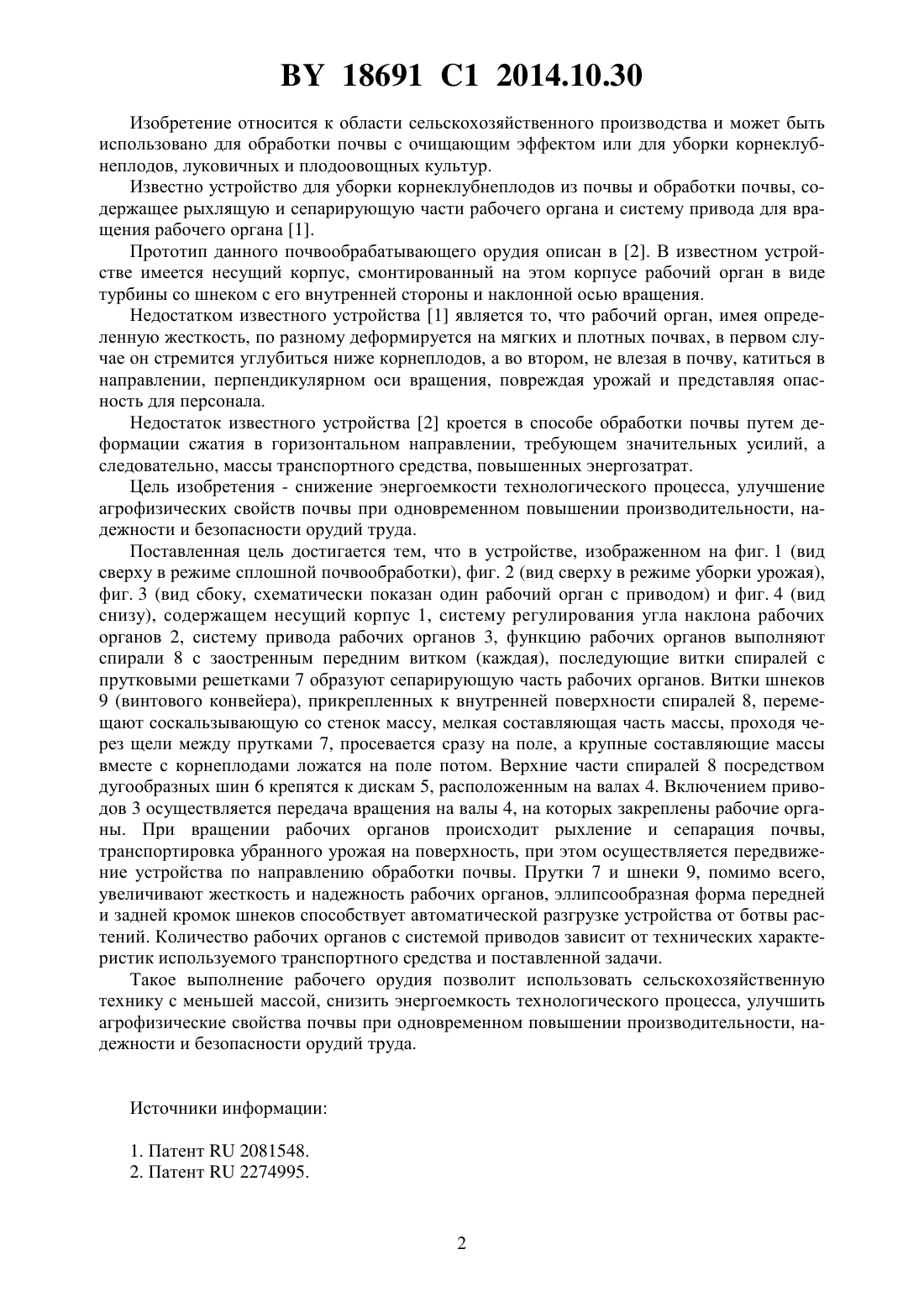

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОДНОВРЕМЕННОГО ИЗВЛЕЧЕНИЯ КОРНЕПЛОДОВ ИЗ ПОЧВЫ И РЫХЛЕНИЯ ПОЧВЫ(71) Заявитель Зенович Павел Евгеньевич(72) Автор Зенович Павел Евгеньевич(73) Патентообладатель Зенович Павел Евгеньевич(57) Устройство для одновременного извлечения корнеплодов из почвы и рыхления почвы,содержащее привод, несущий корпус с установленными на нем по меньшей мере одним рабочим органом и системой регулирования угла наклона рабочего органа, отличающееся тем, что рабочий орган содержит спираль с заостренным передним витком, шнек, витки которого прикреплены к внутренней поверхности спирали, и прутки, прикрепленные к наружной поверхности спирали и образующие сепарирующую решетку, при этом верхняя часть спирали посредством дугообразных шин закреплена на диске, расположенном на валу привода. 18691 1 2014.10.30 Изобретение относится к области сельскохозяйственного производства и может быть использовано для обработки почвы с очищающим эффектом или для уборки корнеклубнеплодов, луковичных и плодоовощных культур. Известно устройство для уборки корнеклубнеплодов из почвы и обработки почвы, содержащее рыхлящую и сепарирующую части рабочего органа и систему привода для вращения рабочего органа 1. Прототип данного почвообрабатывающего орудия описан в 2. В известном устройстве имеется несущий корпус, смонтированный на этом корпусе рабочий орган в виде турбины со шнеком с его внутренней стороны и наклонной осью вращения. Недостатком известного устройства 1 является то, что рабочий орган, имея определенную жесткость, по разному деформируется на мягких и плотных почвах, в первом случае он стремится углубиться ниже корнеплодов, а во втором, не влезая в почву, катиться в направлении, перпендикулярном оси вращения, повреждая урожай и представляя опасность для персонала. Недостаток известного устройства 2 кроется в способе обработки почвы путем деформации сжатия в горизонтальном направлении, требующем значительных усилий, а следовательно, массы транспортного средства, повышенных энергозатрат. Цель изобретения - снижение энергоемкости технологического процесса, улучшение агрофизических свойств почвы при одновременном повышении производительности, надежности и безопасности орудий труда. Поставленная цель достигается тем, что в устройстве, изображенном на фиг. 1 (вид сверху в режиме сплошной почвообработки), фиг. 2 (вид сверху в режиме уборки урожая),фиг. 3 (вид сбоку, схематически показан один рабочий орган с приводом) и фиг. 4 (вид снизу), содержащем несущий корпус 1, систему регулирования угла наклона рабочих органов 2, систему привода рабочих органов 3, функцию рабочих органов выполняют спирали 8 с заостренным передним витком (каждая), последующие витки спиралей с прутковыми решетками 7 образуют сепарирующую часть рабочих органов. Витки шнеков 9 (винтового конвейера), прикрепленных к внутренней поверхности спиралей 8, перемещают соскальзывающую со стенок массу, мелкая составляющая часть массы, проходя через щели между прутками 7, просевается сразу на поле, а крупные составляющие массы вместе с корнеплодами ложатся на поле потом. Верхние части спиралей 8 посредством дугообразных шин 6 крепятся к дискам 5, расположенным на валах 4. Включением приводов 3 осуществляется передача вращения на валы 4, на которых закреплены рабочие органы. При вращении рабочих органов происходит рыхление и сепарация почвы,транспортировка убранного урожая на поверхность, при этом осуществляется передвижение устройства по направлению обработки почвы. Прутки 7 и шнеки 9, помимо всего,увеличивают жесткость и надежность рабочих органов, эллипсообразная форма передней и задней кромок шнеков способствует автоматической разгрузке устройства от ботвы растений. Количество рабочих органов с системой приводов зависит от технических характеристик используемого транспортного средства и поставленной задачи. Такое выполнение рабочего орудия позволит использовать сельскохозяйственную технику с меньшей массой, снизить энергоемкость технологического процесса, улучшить агрофизические свойства почвы при одновременном повышении производительности, надежности и безопасности орудий труда. Источники информации 1. Патент 2081548. 2. Патент 2274995. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
