Теплоизоляционная огнеупорная композиция

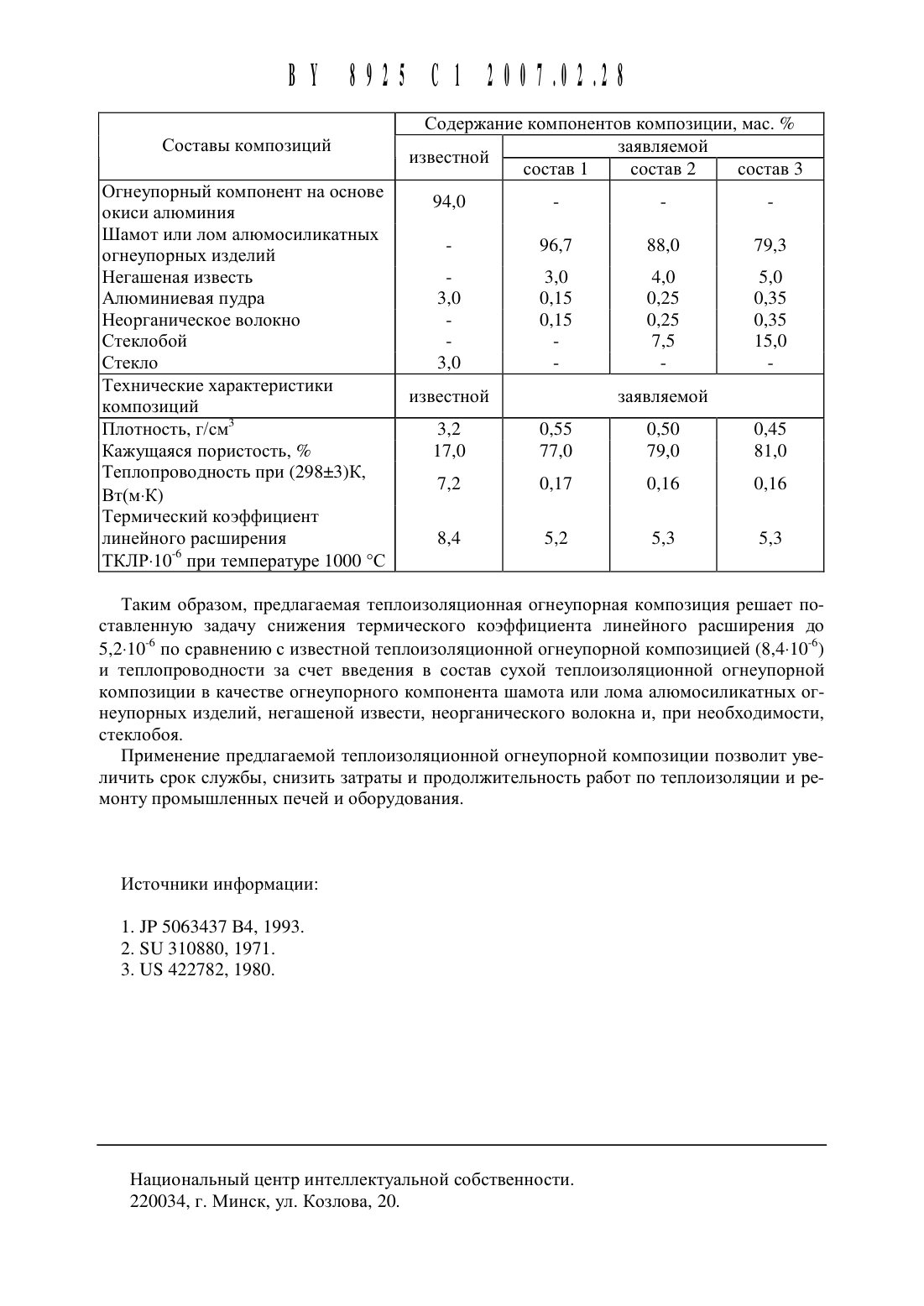

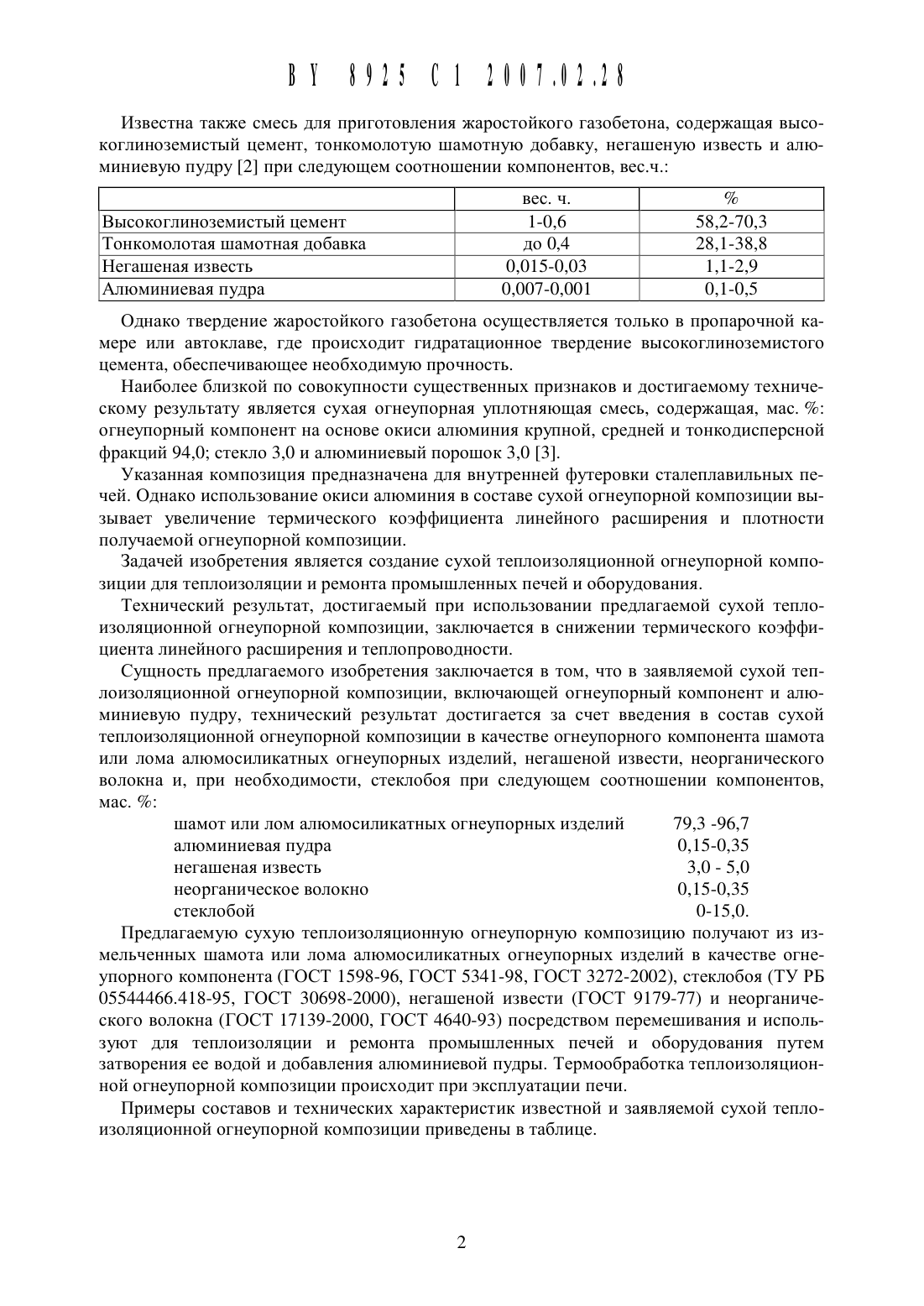

(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИСМ (ВУ)(72) Авторы Садченко Нелла Павловна Козич Зоя Николаевна Червонь 1 й Александр Иванович Зуйкевич Светлана Викторовна (ВУ)(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИСМ (ВУ)Сухая теплоизоляционная огнеупорная КОМПОЗИЦИЯ, включаюшая ОГНЕуПОрНЫЙ КОМПОНЕНТ И ЗЛЮМИНИЕВУЪО Пудру, ОТЛИЧЗЮЩЗЯСЯ ТЕМ, ЧТО В качестве ОГНЕуПОрНОГО КОМПОнента СОДЕРЖИТ шамот ИЛИ ЛОМ алюмосиликатных ОГНЕуПОрНЫХ ИЗДЕЛИЙ И ДОПОЛНИТЕЛЬНО СОДЕРЖИТ НЕГЗШЕНУЪО ИЗВЕСТЬ, неорганическое ВОЛОКНО И, ПрИ НЕОбХОДИМОСТИ, СТЕКЛОбОЙ ПрИ СЛЕДУЮЩЕМ СООТНОШЕНИИ КОМПОНЕНТОВ, мас. 2шамот или лом алюмосиликатных огнеупорных изделий 79,3-96,7 алюминиевая пудра 0,15-0,35 негашеная известь 3-5 неорганическое волокно 0,15-0,35 стеклобой 0-15.Изобретение относится к области производства строительных материалов и может быть использовано для теплоизоляции и ремонта промышленных печей и оборудования.Известна огнеупорная композиция для торкретирования, содержащая огнеупорный заполнитель 70-94, огнеупорный тонкомолотый порошок (диаметр частиц 50 мкм) 5-29, огнеупорную глину (диаметр частиц 20 мкм) 1-15 и диспергатор типа фосфата и/или полифосфата шелочного металла 0,01-1,0, в качестве огнеупорного заполнителя - порошок соответствуюшей дисперсности типа электроплавленного оксида алюминия, боксита, кианита, силиманита, андалузита, муллита, шамота, агальматолита, кварца, а в качестве тонкомолотого огнеупорного порошка - оксид алюминия, оксид магния, оксид хрома, шамот,циркон, муллит, оксид циркония, карбид кремния, водный и безводный аморфный оксид кремния, водный и безводный аморфный оксид алюминия 1. Недостатком композиции является высокая плотность и, соответственно, теплопроводность.Известна также смесь для приготовления жаростойкого газобетона, содержащая вь 1 сокоглиноземисть 1 й цемент, тонкомолотую шамотную добавку, негашеную известь И алюминиевую пудру 2 при следующем соотношении компонентов, вес.ч.вес. ч. Вь 1 сокоглиноземисть 1 й цемент 1-0,6 58,2-70,3 Тонкомолотая шамотная добавка до 0,4 28,1-38,8 Негашеная известь 0,015-0,03 1,1-2,9 Алюминиевая пудра 0,007-0,001 0,1-0,5Однако твердение жаростойкого газобетона осуществляется только в пропарочной камере или автоклаве, где происходит гидратационное твердение вь 1 сокоглиноземистого цемента, обеспечивающее необходимую прочность.Наиболее близкой по совокупности существенных признаков и достигаемому техническому результату является сухая огнеупорная уплотняющая смесь, содержащая, мас. огнеупорный компонент на основе окиси алюминия крупной, средней и тонкодисперсной фракций 94,0 стекло 3,0 и алюминиевый порошок 3,0 3.Указанная композиция предназначена для внутренней футеровки сталеплавильных печей. Однако использование окиси алюминия в составе сухой огнеупорной композиции вь 1 зывает увеличение термического коэффициента линейного расширения и плотности получаемой огнеупорной композиции.Задачей изобретения является создание сухой теплоизоляционной огнеупорной композиции для теплоизоляции и ремонта промышленных печей и оборудования.Технический результат, достигаемый при использовании предлагаемой сухой теплоизоляционной огнеупорной композиции, заключается в снижении термического коэффициента линейного расширения и теплопроводности.Сущность предлагаемого изобретения заключается в том, что в заявляемой сухой теплоизоляционной огнеупорной композиции, включающей огнеупорный компонент и алюминиевую пудру, технический результат достигается за счет введения в состав сухой теплоизоляционной огнеупорной композиции в качестве огнеупорного компонента шамота или лома алюмосиликатных огнеупорных изделий, негашеной извести, неорганического волокна и, при необходимости, стеклобоя при следующем соотношении компонентов,мас.шамот или лом алюмосиликатных огнеупорных изделий 79,3 -96,7 алюминиевая пудра 0,15-0,35 негашеная известь 3,0 - 5,0 неорганическое волокно 0,15-0,35 стеклобой О-15,О.Предлагаемую сухую теплоизоляционную огнеупорную композицию получают из измельченных шамота или лома алюмосиликатных огнеупорных изделий в качестве огнеупорного компонента (ГОСТ 1598-96, ГОСТ 5341-98, ГОСТ 3272-2002), стеклобоя (ТУ РБ 05544466.418-95, ГОСТ 30698-2000), негашеной извести (ГОСТ 9179-77) и неорганического волокна (ГОСТ 17139-2000, ГОСТ 4640-93) посредством перемешивания и используют для теплоизоляции и ремонта промышленных печей и оборудования путем затворения ее водой и добавления алюминиевой пудры. Термообработка теплоизоляционной огнеупорной композиции происходит при эксплуатации печи.Примеры составов и технических характеристик известной и заявляемой сухой теплоизоляционной огнеупорной композиции приведены в таблице.Содержание компонентов композиции, мас. Составы композиций заявляемой известнои состав 1 состав 2 состав 3Огнеупорный компонент на основе 94 О окиси алюминияШамот или лом алюмосиликатных 96,7 88,0 79,3 огнеупорных изделииТаким образом, предлагаемая теплоизоляционная огнеупорная композиция решает поставленную задачу снижения термического коэффициента линейного расширения до 5,2-106 по сравнению с известной теплоизоляционной огнеупорной композицией (8,4-106) и теплопроводности за счет введения в состав сухой теплоизоляционной огнеупорной композиции в качестве огнеупорного компонента шамота или лома алюмосиликатных огнеупорных изделий, негашеной извести, неорганического волокна и, при необходимости,стеклобоя.Применение предлагаемой теплоизоляционной огнеупорной композиции позволит увеличить срок службы, снизить затраты и продолжительность работ по теплоизоляции и ремонту промышленных печей и оборудования.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
