Калорифер Королева

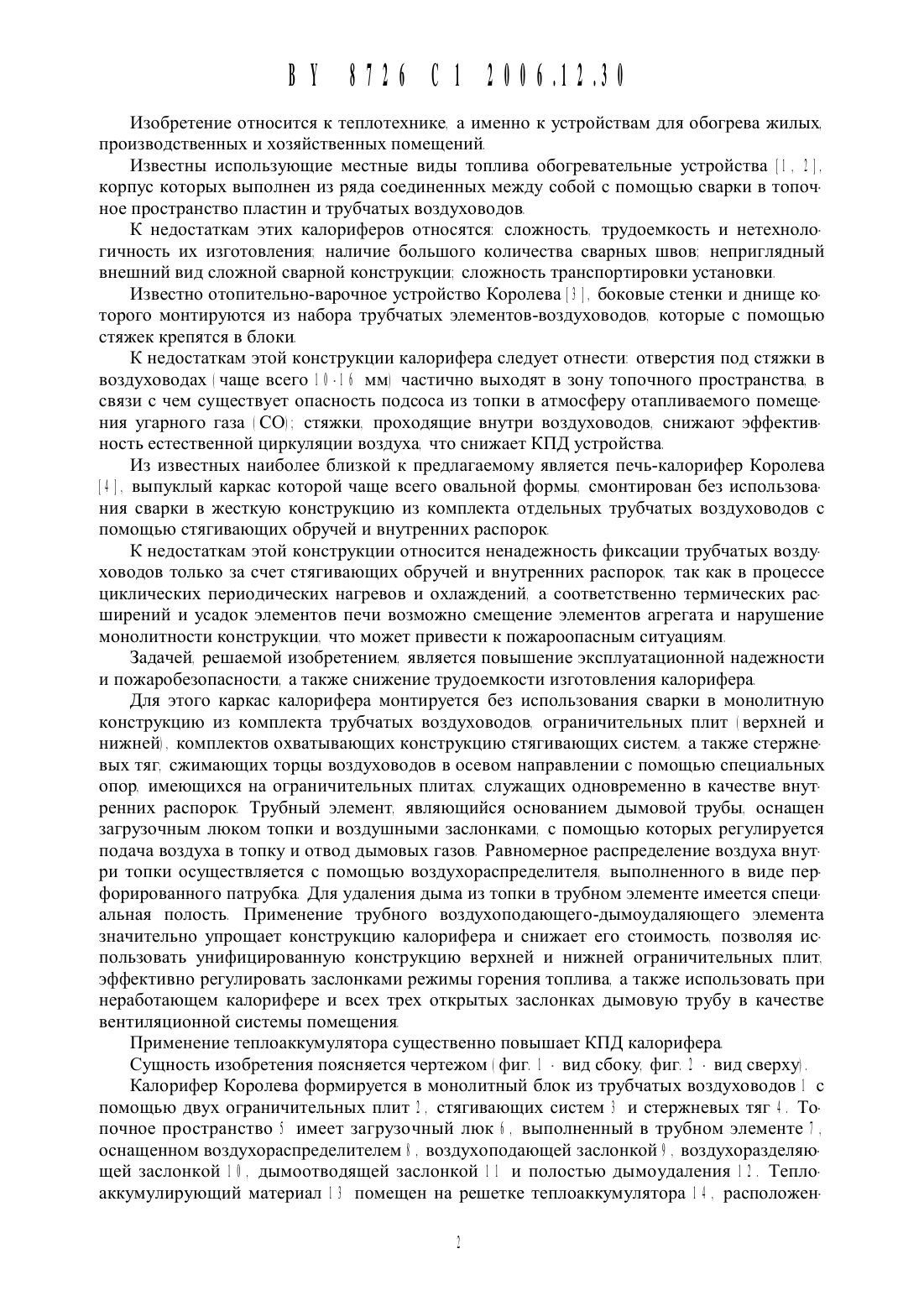

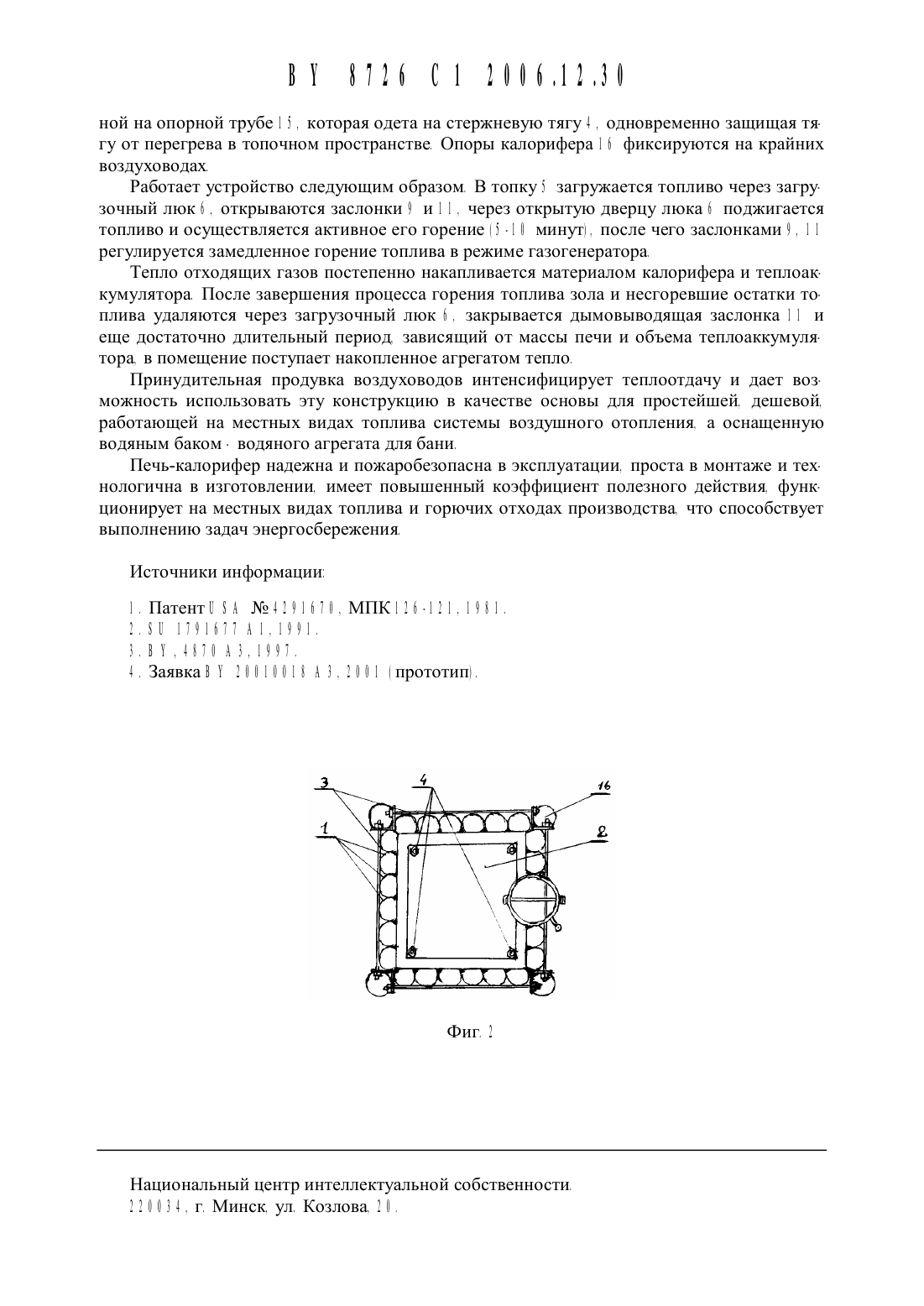

00 0 0 Заявитель Королев Геннадий Витальевич 003 0 000 2 0 Автор Королев Геннадий Витальевич 003 0 000 00 Патентообладатель Королев Геннадий Витальевич 0 В 00Калорифер. содержащий топку. каркас которой смонтирован из комплекта отдельных трубчатых воздуховодов с помощью ограничительных плит. выполняющих роль внутренних распорок. теплоаккумулятор. трубный элемент. комплект охватывающих конструкцию стягивающих систем. отличающийся тем. что каркас топки калорифера представляет собой жесткую конструкцию. включает комплект охватывающих конструкцию стержневых тяг. сжимающих торцы трубчатых воздуховодов в осевом направлении. причем верхняя и нижняя ограничительные плиты выполнены унифицированными и выполняют роль осевых зажимов торцов воздуховодов. а трубный элемент является основанием дымовой трубы. выполняет функции подачи воздуха и отвода дыма и оснащен загрузочным люком для загрузки топлива в топку и воздушными заслонками для регулирования подачи воздуха в топку и отвода дымовых газов.Изобретение относится К теплотехнике. а именно К устройствам для обогрева жилых. производственных И хозяйственных помещений.Известны использующие Местные виды топлива обогревательнь 1 е устройства 1 . 2 1. корпус которых выполнен из ряда соединенных между собой с помощью сварки в топочное пространство пластин и трубчатых воздуховодовК недостаткам этих калориферов относятся сложность. трудоемкость и нетехнологичность их изготовления наличие большого количества сварных швов неприглядный внешний вид сложной сварной конструкции сложность транспортировки установки.Известно отопительно-варочное устройство Королева Э 1. боковые стенки и днище которого Монтируются из набора трубчатых элементов-воздуховодов. которые с помощью стяжек крепятся в блоки.К недостаткам этой конструкции калорифера следует отнести отверстия под стяжки в воздуховодах чаще всего 1 0 -1 6 мм) частично выходят в зону топочного пространства. в связи с чем существует опасность подсоса из топки в атмосферу отапливаемого помещения угарного газа (СО) стяжки. проходящие внутри воздуховодов. снижают эффективность естественной циркуляции воздуха что снижает КПД устройстваИз известных наиболее близкой к предлагаемому является печь-калорифер Королева Н 1. выпуклый каркас которой чаще всего овальной формы. смонтирован без использования сварки в жесткую конструкцию из комплекта отдельных трубчатых воздуховодов с помощью стягивающих обручей и внутренних распорок.К недостаткам этой конструкции относится ненадежность фиксации трубчатых воздуховодов только за счет стягивающих обручей и внутренних распорок. так как в процессе циклических периодических нагревов и охлаждений. а соответственно термических расширений и усадок элементов печи возможно смещение элементов агрегата и нарушение монолитности конструкции. что может привести к пожароопасным ситуациямЗадачей. решаемой изобретением. является повышение эксплуатационной надежности и пожаробезопасности. а также снижение трудоемкости изготовления калорифера.Для этого каркас калорифера монтируется без использования сварки в монолитную конструкцию из комплекта трубчатых воздуховодов. ограничительных плит верхней и нижней) . комплектов охватывающих конструкцию стягивающих систем. а также стержневых тяг. сжимающих торцы воздуховодов в осевом направлении с помощью специальных опор. имеющихся на ограничительных плитах. служащих одновременно в качестве внутренних распорок. Трубный элемент. являющийся основанием дымовой трубы. оснащен загрузочным люком топки и воздушными заслонками. с помощью которых регулируется подача воздуха в топку и отвод дымовых газов. Равномерное распределение воздуха внутри топки осуществляется с помощью воздухораспределителя. выполненного в виде перфорированного патрубка. Для удаления дыма из топки в трубном элементе имеется специальная полость Применение трубного воздухоподающего-дь 1 моудаляющего элемента значительно упрощает конструкцию калорифера и снижает его стоимость. позволяя использовать унифицированную конструкцию верхней и нижней ограничительных плит. эффективно регулировать заслонками режимы горения топлива. а также использовать при неработающем калорифере и всех трех открытых заслонках дымовую трубу в качестве вентиляционной системы помещенияПрименение теплоаккумулятора существенно повышает КПД калорифераСущность изобретения поясняется чертежом фиг. 1 - вид сбоку фиг 2 - вид сверхуъКалорифер Королева формируется в монолитный блок из трубчатых воздуховодов 1 с помощью двух ограничительных плит 2 . стягивающих систем 3 и стержневых тяг 4 . Топочное пространство 5 имеет загрузочный люк 6 . выполненный в трубном элементе 7 . оснащенном воздухораспределителем 8 . воздухоподающей заслонкой 9 . воздухоразделяющей заслонкой 1 0 . дымоотводящей заслонкой 1 1 и полостью дымоудаления 1 2 . Тепло 1ЗККУМУЛИРУЪОЩИЙ материал 1 3 ПОМСЩСН на РВШВТКС теплоаккумулятора 1. расположен 7777 7727 С 12777.12.37ной на опорной трубе 7 5 . которая одета на стержневую тягу 7 . одновременно защищая тягу от перегрева в топочном пространстве Опоры калорифера 7 6 фиксируются на крайних воздуховодахРаботает устройство следующим образом В топку 5 загружается топливо через загру зочнь 1 й люк 6 . открываются заслонки 9 и 7 7 . Через открытую дверцу люка 6 поджигается топливо и осуществляется активное его горение 75 - 7 77 минут). после чего заслонками 9 . 7 7 регулируется замедленное горение топлива в режиме газогенератораТепло отходящих газов постепенно накапливается материалом калорифера и теплоаккумулятора. После завершения процесса горения топлива зола и несгоревшие остатки топлива удаляются Через загрузочный люк 6 . закрывается дымовыводящая заслонка 7 7 и еще достаточно длительный период. зависящий от массы печи и объема теплоаккумулятора. в помещение поступает накопленное агрегатом теплоПринудительная продувка воздуховодов интенсифицирует теплоотдачу и дает возможность использовать эту конструкцию в качестве основы для простейшей. дешевой. работающей на местных видах топлива системы воздушного отопления. а оснащенную водяным баком- водяного агрегата для баниПечь-калорифер надежна и пожаробезопасна в эксплуатации. проста в монтаже и технологична в изготовлении. имеет повышенный коэффициент полезного действия. функционирует на местных видах топлива и горючих отходах производства. что способствует выполнению задач энергосбереженияНациональный центр интеллектуальной собственности. 2 2 77 77 7 7 . г Минск. ул Козлова. 2 77 .
