Широкополосный смеситель крайне высоких частот

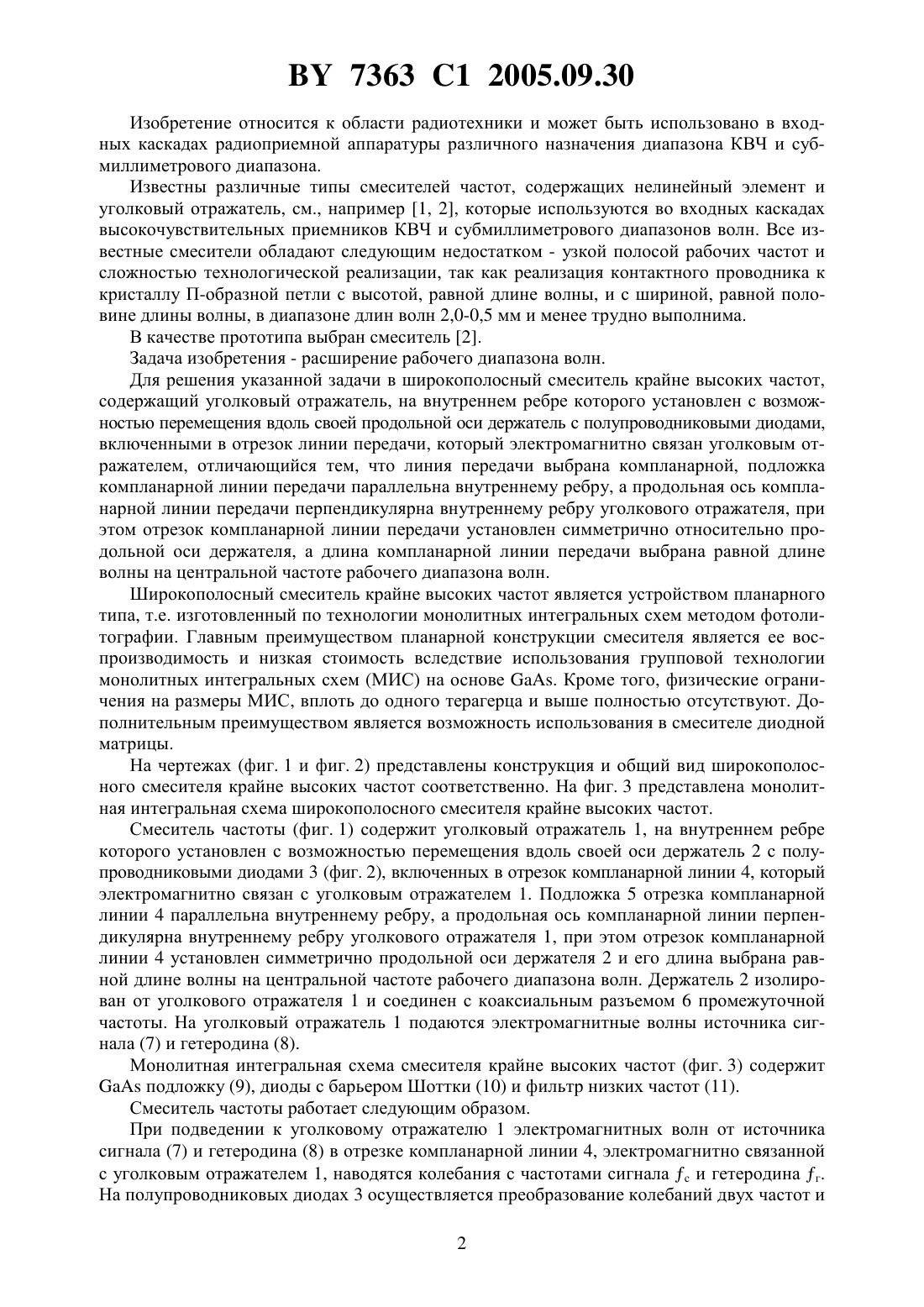

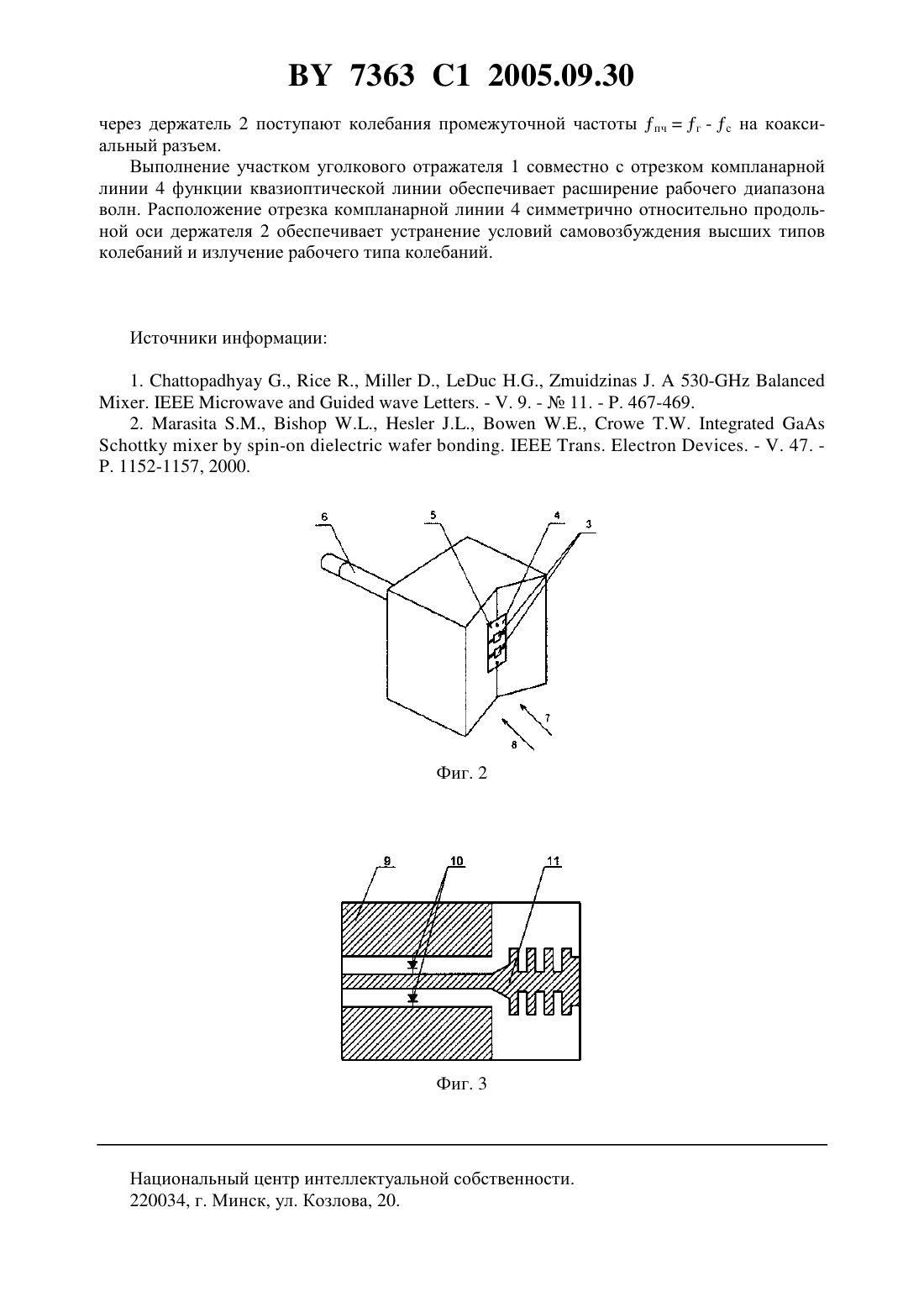

(51)03 7/14 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШИРОКОПОЛОСНЫЙ СМЕСИТЕЛЬ КРАЙНЕ ВЫСОКИХ ЧАСТОТ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Воробьев Юрий Павлович Веретенников Игорь ВладимировичМай Владимир Иванович Май Александр Владимирович(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Широкополосный смеситель крайне высоких частот, содержащий уголковый отражатель, на внутреннем ребре которого установлен с возможностью перемещения вдоль своей продольной оси держатель с полупроводниковыми диодами, включенными в отрезок линии передачи, который электромагнитно связан с уголковым отражателем, отличающийся тем, что линия передачи выбрана компланарной, подложка компланарной линии передачи параллельна внутреннему ребру, а продольная ось компланарной линии передачи перпендикулярна внутреннему ребру уголкового отражателя, при этом отрезок компланарной линии передачи установлен симметрично относительно продольной оси держателя, а длина отрезка компланарной линии передачи выбрана равной длине волны на центральной частоте рабочего диапазона волн. 7363 1 2005.09.30 Изобретение относится к области радиотехники и может быть использовано в входных каскадах радиоприемной аппаратуры различного назначения диапазона КВЧ и субмиллиметрового диапазона. Известны различные типы смесителей частот, содержащих нелинейный элемент и уголковый отражатель, см., например 1, 2, которые используются во входных каскадах высокочувствительных приемников КВЧ и субмиллиметрового диапазонов волн. Все известные смесители обладают следующим недостатком - узкой полосой рабочих частот и сложностью технологической реализации, так как реализация контактного проводника к кристаллу П-образной петли с высотой, равной длине волны, и с шириной, равной половине длины волны, в диапазоне длин волн 2,0-0,5 мм и менее трудно выполнима. В качестве прототипа выбран смеситель 2. Задача изобретения - расширение рабочего диапазона волн. Для решения указанной задачи в широкополосный смеситель крайне высоких частот,содержащий уголковый отражатель, на внутреннем ребре которого установлен с возможностью перемещения вдоль своей продольной оси держатель с полупроводниковыми диодами,включенными в отрезок линии передачи, который электромагнитно связан уголковым отражателем, отличающийся тем, что линия передачи выбрана компланарной, подложка компланарной линии передачи параллельна внутреннему ребру, а продольная ось компланарной линии передачи перпендикулярна внутреннему ребру уголкового отражателя, при этом отрезок компланарной линии передачи установлен симметрично относительно продольной оси держателя, а длина компланарной линии передачи выбрана равной длине волны на центральной частоте рабочего диапазона волн. Широкополосный смеситель крайне высоких частот является устройством планарного типа, т.е. изготовленный по технологии монолитных интегральных схем методом фотолитографии. Главным преимуществом планарной конструкции смесителя является ее воспроизводимость и низкая стоимость вследствие использования групповой технологии монолитных интегральных схем (МИС) на основе . Кроме того, физические ограничения на размеры МИС, вплоть до одного терагерца и выше полностью отсутствуют. Дополнительным преимуществом является возможность использования в смесителе диодной матрицы. На чертежах (фиг. 1 и фиг. 2) представлены конструкция и общий вид широкополосного смесителя крайне высоких частот соответственно. На фиг. 3 представлена монолитная интегральная схема широкополосного смесителя крайне высоких частот. Смеситель частоты (фиг. 1) содержит уголковый отражатель 1, на внутреннем ребре которого установлен с возможностью перемещения вдоль своей оси держатель 2 с полупроводниковыми диодами 3 (фиг. 2), включенных в отрезок компланарной линии 4, который электромагнитно связан с уголковым отражателем 1. Подложка 5 отрезка компланарной линии 4 параллельна внутреннему ребру, а продольная ось компланарной линии перпендикулярна внутреннему ребру уголкового отражателя 1, при этом отрезок компланарной линии 4 установлен симметрично продольной оси держателя 2 и его длина выбрана равной длине волны на центральной частоте рабочего диапазона волн. Держатель 2 изолирован от уголкового отражателя 1 и соединен с коаксиальным разъемом 6 промежуточной частоты. На уголковый отражатель 1 подаются электромагнитные волны источника сигнала (7) и гетеродина (8). Монолитная интегральная схема смесителя крайне высоких частот (фиг. 3) содержитподложку (9), диоды с барьером Шоттки (10) и фильтр низких частот (11). Смеситель частоты работает следующим образом. При подведении к уголковому отражателю 1 электромагнитных волн от источника сигнала (7) и гетеродина (8) в отрезке компланарной линии 4, электромагнитно связанной с уголковым отражателем 1, наводятся колебания с частотами сигнала с и гетеродина г. На полупроводниковых диодах 3 осуществляется преобразование колебаний двух частот и 2 7363 1 2005.09.30 через держатель 2 поступают колебания промежуточной частоты пчг - с на коаксиальный разъем. Выполнение участком уголкового отражателя 1 совместно с отрезком компланарной линии 4 функции квазиоптической линии обеспечивает расширение рабочего диапазона волн. Расположение отрезка компланарной линии 4 симметрично относительно продольной оси держателя 2 обеспечивает устранение условий самовозбуждения высших типов колебаний и излучение рабочего типа колебаний. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
