Тренажер-приставка к велосипеду

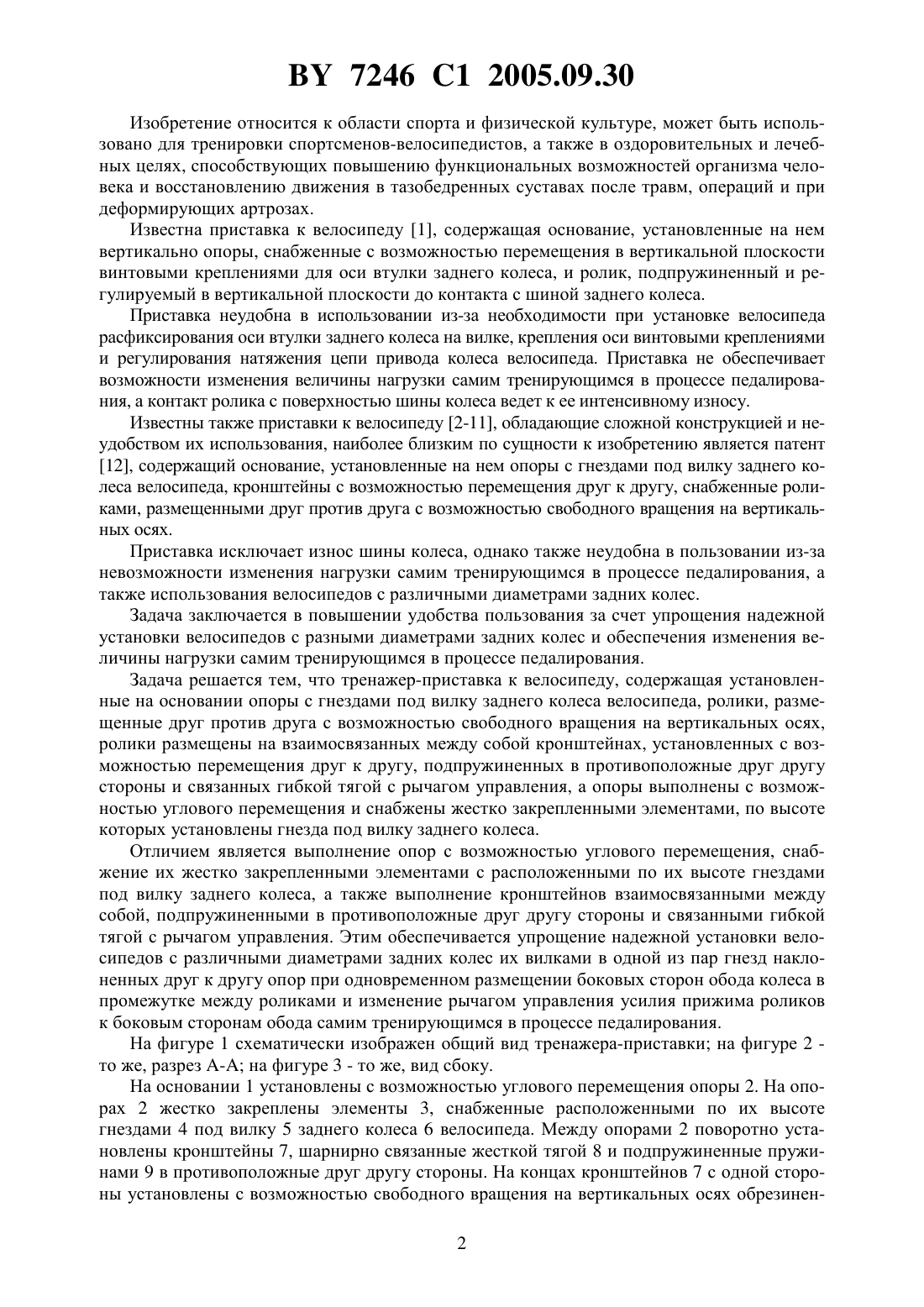

(51)63 69/16 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Тимошенков Владимир Викторович(72) Автор Тимошенков Владимир Викторович(73) Патентообладатель Тимошенков Владимир Викторович(57) Тренажер-приставка к велосипеду, содержащая установленные на основании опоры с гнездами под вилку заднего колеса велосипеда, ролики, размещенные друг против друга с возможностью свободного вращения на вертикальных осях, отличающаяся тем, что ролики размещены на взаимосвязанных между собой кронштейнах, установленных с возможностью перемещения друг к другу, подпружиненных в противоположные друг другу стороны и связанных гибкой тягой с рычагом управления, а опоры выполнены с возможностью углового перемещения и снабжены жестко закрепленными элементами, по высоте которых установлены гнезда под вилку заднего колеса. 7246 1 2005.09.30 Изобретение относится к области спорта и физической культуре, может быть использовано для тренировки спортсменов-велосипедистов, а также в оздоровительных и лечебных целях, способствующих повышению функциональных возможностей организма человека и восстановлению движения в тазобедренных суставах после травм, операций и при деформирующих артрозах. Известна приставка к велосипеду 1, содержащая основание, установленные на нем вертикально опоры, снабженные с возможностью перемещения в вертикальной плоскости винтовыми креплениями для оси втулки заднего колеса, и ролик, подпружиненный и регулируемый в вертикальной плоскости до контакта с шиной заднего колеса. Приставка неудобна в использовании из-за необходимости при установке велосипеда расфиксирования оси втулки заднего колеса на вилке, крепления оси винтовыми креплениями и регулирования натяжения цепи привода колеса велосипеда. Приставка не обеспечивает возможности изменения величины нагрузки самим тренирующимся в процессе педалирования, а контакт ролика с поверхностью шины колеса ведет к ее интенсивному износу. Известны также приставки к велосипеду 2-11, обладающие сложной конструкцией и неудобством их использования, наиболее близким по сущности к изобретению является патент 12, содержащий основание, установленные на нем опоры с гнездами под вилку заднего колеса велосипеда, кронштейны с возможностью перемещения друг к другу, снабженные роликами, размещенными друг против друга с возможностью свободного вращения на вертикальных осях. Приставка исключает износ шины колеса, однако также неудобна в пользовании из-за невозможности изменения нагрузки самим тренирующимся в процессе педалирования, а также использования велосипедов с различными диаметрами задних колес. Задача заключается в повышении удобства пользования за счет упрощения надежной установки велосипедов с разными диаметрами задних колес и обеспечения изменения величины нагрузки самим тренирующимся в процессе педалирования. Задача решается тем, что тренажер-приставка к велосипеду, содержащая установленные на основании опоры с гнездами под вилку заднего колеса велосипеда, ролики, размещенные друг против друга с возможностью свободного вращения на вертикальных осях,ролики размещены на взаимосвязанных между собой кронштейнах, установленных с возможностью перемещения друг к другу, подпружиненных в противоположные друг другу стороны и связанных гибкой тягой с рычагом управления, а опоры выполнены с возможностью углового перемещения и снабжены жестко закрепленными элементами, по высоте которых установлены гнезда под вилку заднего колеса. Отличием является выполнение опор с возможностью углового перемещения, снабжение их жестко закрепленными элементами с расположенными по их высоте гнездами под вилку заднего колеса, а также выполнение кронштейнов взаимосвязанными между собой, подпружиненными в противоположные друг другу стороны и связанными гибкой тягой с рычагом управления. Этим обеспечивается упрощение надежной установки велосипедов с различными диаметрами задних колес их вилками в одной из пар гнезд наклоненных друг к другу опор при одновременном размещении боковых сторон обода колеса в промежутке между роликами и изменение рычагом управления усилия прижима роликов к боковым сторонам обода самим тренирующимся в процессе педалирования. На фигуре 1 схематически изображен общий вид тренажера-приставки на фигуре 2 то же, разрез - на фигуре 3 - то же, вид сбоку. На основании 1 установлены с возможностью углового перемещения опоры 2. На опорах 2 жестко закреплены элементы 3, снабженные расположенными по их высоте гнездами 4 под вилку 5 заднего колеса 6 велосипеда. Между опорами 2 поворотно установлены кронштейны 7, шарнирно связанные жесткой тягой 8 и подпружиненные пружинами 9 в противоположные друг другу стороны. На концах кронштейнов 7 с одной стороны установлены с возможностью свободного вращения на вертикальных осях обрезинен 2 7246 1 2005.09.30 ные ролики 10, а с противоположной стороны свободный конец одного из кронштейнов связан гибкой тягой 11 с рычагом 12 управления, с делениями 13 величины нагрузки, который закрепляется, например, на руле велосипеда хомутом 14. Для подготовки тренажер-приставки к пользованию опоры 2 разводят в противоположные друг другу стороны и устанавливают велосипед вилкой 5 заднего колеса 6 в зависимости от его диаметра на соответствующую пару гнезд 4, при этом опоры 2, находясь наклонно к основанию 1, обеспечивают устойчивое закрепление велосипеда и одновременное размещение боковых сторон обода колеса 6 в промежутке между роликами 10. Тренирующийся садится на велосипед, осуществляет педалирование и перемещением рычага 12 на соответствующее деление 13 увеличивает или уменьшает усилие прижима роликов 10 к боковым сторонам обода колеса 6, чем обеспечивает изменение нагрузки при педалировании. Таким образом, тренажер-приставка к велосипеду обеспечивает возможность использовать как спортивные, так и дорожные велосипеды с различными диаметрами задних колес для тренировки спортсменов-велосипедистов и в лечебных целях как в стационарных,так и бытовых условиях. Источники информации 1. Тимошенков В.В. Тренажеры в велосипедном спорте. - Мн., 1994. - С. 49. 2.109 С 2, 1994. 3.1567229 , 1990. 4.1248622 , 1986. 5.1606135 , 1990. 6.1716952 3, 1992. 7.1118378 А, 1984. 8.2092209 , 1997. 9.2107531 , 1998. 10.3589717, 1971. 11.4909526, 1990. 12.0060818 , 1982. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
