Способ изготовления древесностружечных плит

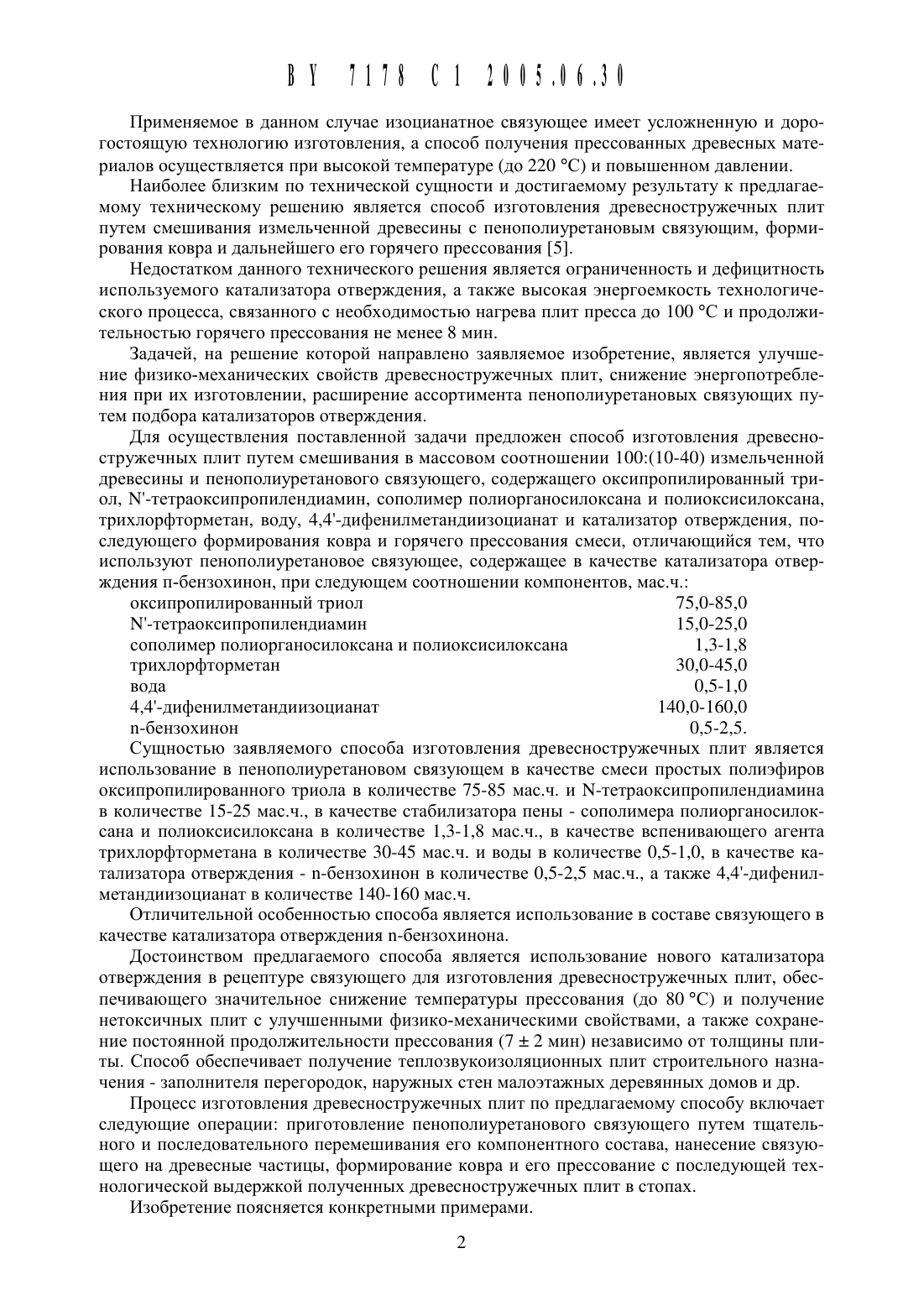

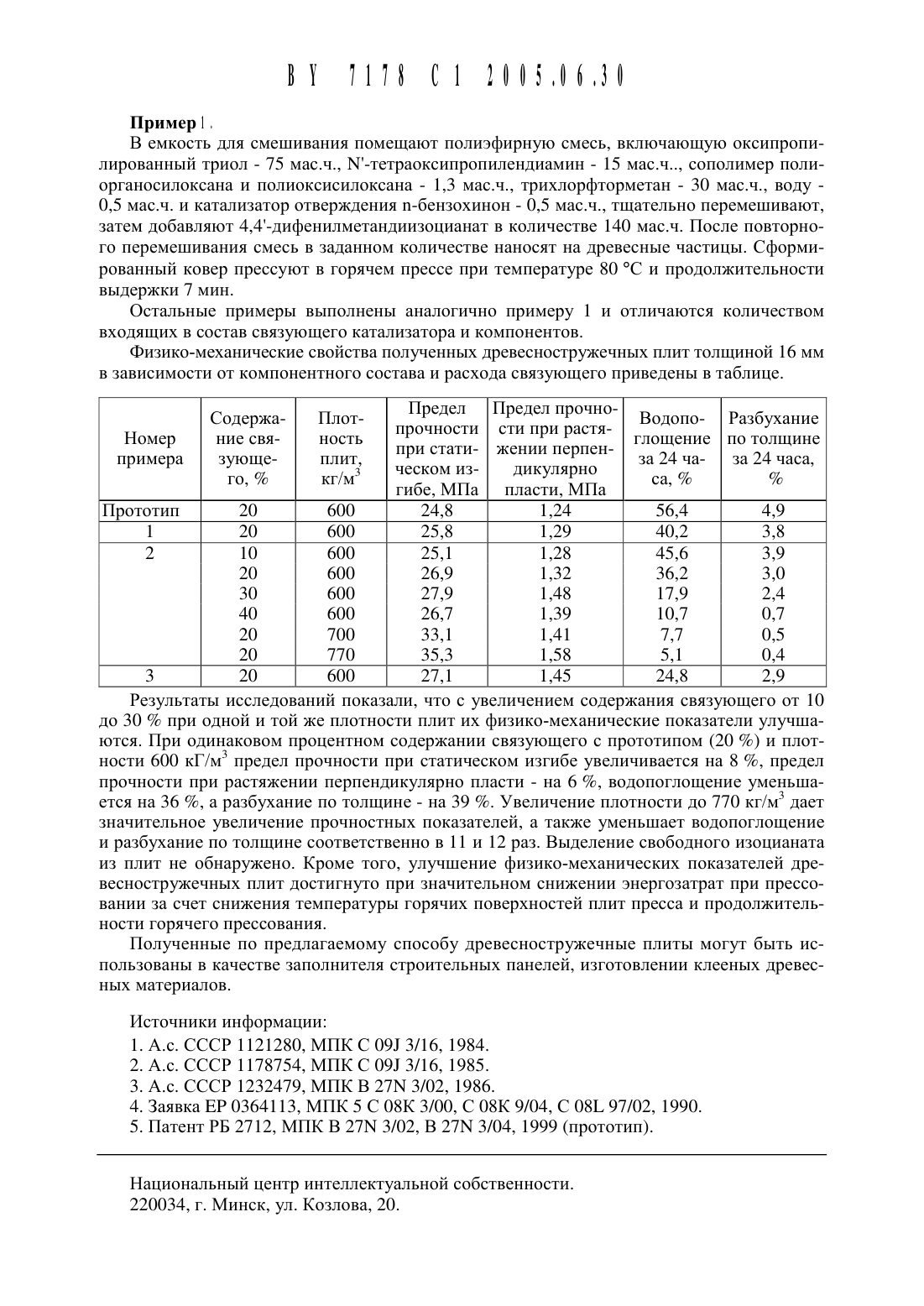

(51) В 2711 ЗИНА/М НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) СПОСОБ ИЗГОТОВЛЕНИЯ ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ(71) Заявитель Учреждение образования Белорусский государственный технологический университет (ВУ)(72) Авторы СаЦура Валентин Михайлович Мандрикова Александра Ивановна Межинская Татьяна Вален тиновна Радченко Юрий Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный технологический университетСпособ изготовления древесностружечных плит путем смешивания в массовом соотношении 100(10-40) измельченной древесины и пенополиуретанового связующего, содержащего оксипропилированный триол, 1 Г-тетраоксипропилендиамин, сополимер полиорганосилоксана и полиоксисилоксана, трихлорфторметан, воду, 4,4-дифенилметандиизоцианат и катализатор отверждения, последующего формования ковра и горячего прессования смеси, отличающийся тем, что используют пенополиуретановое связующее,содержащее в качестве катализатора отверждения п-бензохинон, при следующем соотнощении компонентов, мас.ч.Изобретение относится К деревообрабатывающей промыщленности и может быть использовано при изготовлении клееных материалов, в частности древесностружечных плит,клееной древесины и др.Известны способы получения древесных плит путем перемещивания измельченной древесины, карбамидоформальдегидной смолы, катализатора отверждения и горячего прессования 1, 2, 3.Плиты, полученные по этим способам, имеют пониженную токсичность, однако данная проблема не рещена в полном объеме. При их изготовлении необходима высокая температура и резкое увеличение продолжительности горячего прессования в зависимости от толщины плит. Плиты отличаются сравнительно низкой водостойкостью.Известен способ получения клееных древесных материалов путем перемещивания изоцианатной композиции, взятой в качестве связующего, с лигноцеллюлозным наполнителем и дальнейщего горячего прессования 4.Применяемое в данном случае изоцианатное связующее имеет усложненную И дорогостоящую технологию изготовления, а способ получения прессованных древесных материалов осуществляется при высокой температуре (до 220 С) И повышенном давлении.Наиболее близким по технической сущности и достигаемому результату к предлагаемому техническому решению является способ изготовления древесностружечных плит путем смешивания измельченной древесины с пенополиуретановым связующим, формирования ковра и дальнейшего его горячего прессования 5.Недостатком данного технического решения является ограниченность и дефицитность используемого катализатора отверждения, а также высокая энергоемкость технологиче ского процесса, связанного с необходимостью нагрева плит пресса до 100 С и продолжительностью горячего прессования не менее 8 мин.Задачей, на решение которой направлено заявляемое изобретение, является улучшение физико-механических свойств древесностружечных плит, снижение энергопотребления при их изготовлении, расширение ассортимента пенополиуретановых связующих путем подбора катализаторов отверждения.Для осуществления поставленной задачи предложен способ изготовления древесностружечных плит путем смешивания в массовом соотношении 100(10-40) измельченной древесины и пенополиуретанового связующего, содержащего оксипропилированный триол, М-тетраоксипропилендиамин, сополимер полиорганосилоксана и полиоксисилоксана,трихлорфторметан, воду, 4,4-дифенилметандиизоцианат и катализатор отверждения, последующего формирования ковра и горячего прессования смеси, отличающийся тем, что используют пенополиуретановое связующее, содержащее в качестве катализатора отверждения п-бензохинон, при следующем соотношении компонентов, мас.ч.Сущностью заявляемого способа изготовления древесностружечных плит является использование в пенополиуретановом связующем в качестве смеси простых полиэфиров оксипропилированного триола в количестве 75-85 мас.ч. и Ы-тетраоксипропилендиамина в количестве 15-25 мас.ч., в качестве стабилизатора пены - сополимера полиорганосилоксана и полиоксисилоксана в количестве 1,3-1,8 мас.ч., в качестве вспенивающего агента трихлорфторметана в количестве 30-45 мас.ч. и воды в количестве 0,5-1,0, в качестве катализатора отверждения - п-бензохинон в количестве 0,5-2,5 мас.ч., а также 4,4-дифенилметандиизоцианат в количестве 140-160 мас.ч.Отличительной особенностью способа является использование в составе связующего в качестве катализатора отверждения п-бензохинона.Достоинством предлагаемого способа является использование нового катализатора отверждения в рецептуре связующего для изготовления древесностружечных плит, обеспечивающего значительное снижение температуры прессования (до 80 С) и получение нетоксичных плит с улучшенными физико-механическими свойствами, а также сохранение постоянной продолжительности прессования (7 1 2 мин) независимо от толщины плиты. Способ обеспечивает получение теплозвукоизоляционных плит строительного назначения - заполнителя перегородок, наружных стен малоэтажных деревянных домов и др.Процесс изготовления древесностружечных плит по предлагаемому способу включает следующие операции приготовление пенополиуретанового связующего путем тщательного и последовательного перемешивания его компонентного состава, нанесение связующего на древесные частицы, формирование ковра и его прессование с последующей технологической выдержкой полученных древесностружечных плит в стопах.Изобретение поясняется конкретными примерами.В емкость для смешивания помещают полиэфирную смесь, включающую оксипропилированнь 1 й триол - 75 мас.ч., М-тетраоксипропилендиамин - 15 мас.ч, сополимер полиорганосилоксана и полиоксисилоксана - 1,3 мас.ч., трихлорфторметан - 30 мас.ч., воду 0,5 мас.ч. и катализатор отверждения п-бензохинон - 0,5 мас.ч., тщательно перемешивают,затем добавляют 4,4-дифенилметандиизоцианат в количестве 140 мас.ч. После повторного перемешивания смесь в заданном количестве наносят на древесные частицы. Сформированный ковер прессуют в горячем прессе при температуре 80 С и продолжительности выдержки 7 мин.Остальные примеры выполнены аналогично примеру 1 и отличаются количеством входящих в состав связующего катализатора и компонентов.Физико-механические свойства полученных древесностружечных плит толщиной 16 мм в зависимости от компонентного состава и расхода связующего приведены в таблице.Содержа- Плот- П ЧИ ЕДЛИПРЕ Водопо- Разбухание Номер ние свя- ность р р р глощение по толщине примера зующе- плит, при стати ЖеНИИ Перпен за 24 ча- за 24 часа,го КГ/Мз ческом из- дикулярно Са гибе, МПа пласти, МПаРезультаты исследований показали, что с увеличением содержания связующего от 10 до 30 при одной и той же плотности плит их физико-механические показатели улучшаются. При одинаковом процентном содержании связующего с прототипом (20 ) и плотности 600 кГ/мз предел прочности при статическом изгибе увеличивается на 8 , предел прочности при растяжении перпендикулярно пласти - на 6 , водопоглощение уменьшается на 36 , а разбухание по толщине - на 39 . Увеличение плотности до 770 кг/мз дает значительное увеличение прочностных показателей, а также уменьшает водопоглощение и разбухание по толщине соответственно в 11 и 12 раз. Выделение свободного изоцианата из плит не обнаружено. Кроме того, улучшение физико-механических показателей древесностружечных плит достигнуто при значительном снижении энергозатрат при прессовании за счет снижения температуры горячих поверхностей плит пресса и продолжительности горячего прессования.Полученные по предлагаемому способу древесностружечные плиты могут быть использованы в качестве заполнителя строительных панелей, изготовлении клееных древесных материалов.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
