Стрелковое оружие

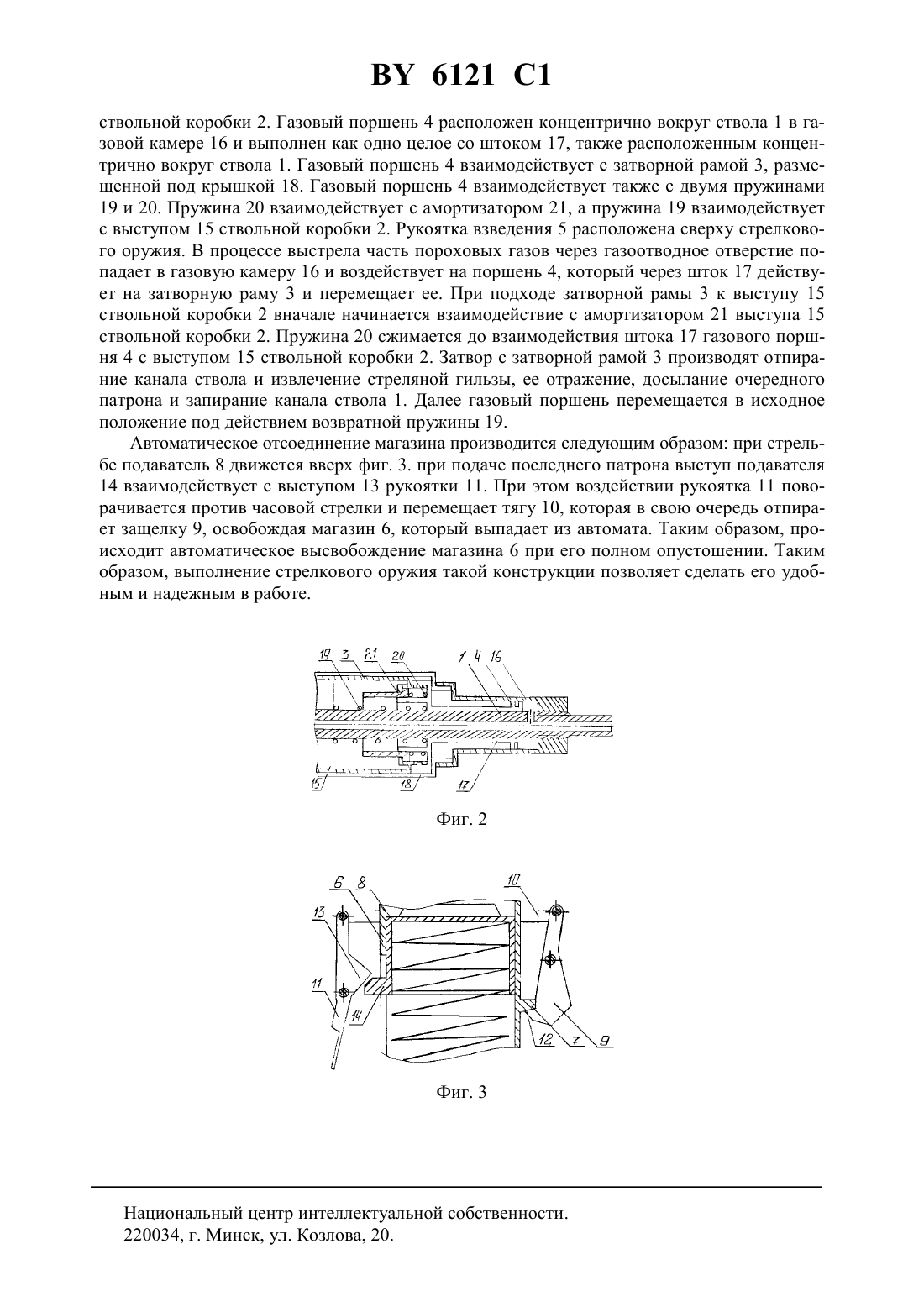

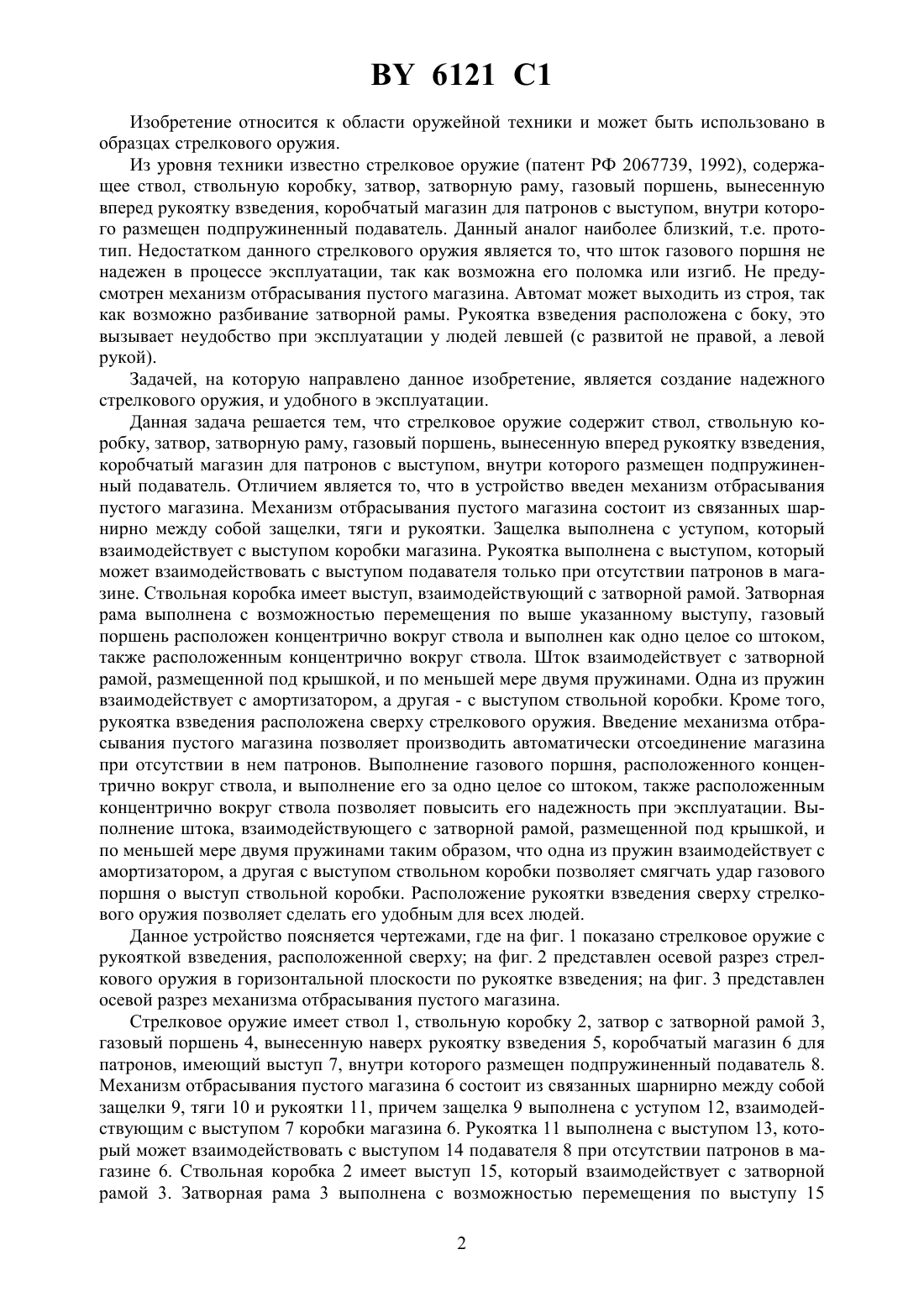

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Михеев Дмитрий Владимирович(72) Автор Михеев Дмитрий Владимирович(73) Патентообладатель Михеев Дмитрий Владимирович(57) Стрелковое оружие, включающее ствол, ствольную коробку, затвор, затворную раму,газовый поршень, вынесенную вперед рукоятку взведения, коробчатый магазин для патронов с выступом, внутри которого размещен подпружиненный подаватель, отличающееся тем, что содержит механизм отбрасывания пустого магазина, включающий связанные между собой шарнирно защелку с уступом, взаимодействующим с выступом коробки магазина, тягу и рукоятку с выступом для взаимодействия с выступом подпружиненного подавателя при отсутствии патронов в магазине, ствольная коробка имеет выступ, по которому имеет возможность перемещаться затворная рама, размещенная под крышкой, газовый поршень выполнен как одно целое со штоком, размещенным вокруг ствола концентрично ему и взаимодействующим с затворной рамой и, по меньшей мере, с двумя пружинами, одна из которых взаимодействует с амортизатором, а другая - с выступом ствольной коробки. 6121 1 Изобретение относится к области оружейной техники и может быть использовано в образцах стрелкового оружия. Из уровня техники известно стрелковое оружие (патент РФ 2067739, 1992), содержащее ствол, ствольную коробку, затвор, затворную раму, газовый поршень, вынесенную вперед рукоятку взведения, коробчатый магазин для патронов с выступом, внутри которого размещен подпружиненный подаватель. Данный аналог наиболее близкий, т.е. прототип. Недостатком данного стрелкового оружия является то, что шток газового поршня не надежен в процессе эксплуатации, так как возможна его поломка или изгиб. Не предусмотрен механизм отбрасывания пустого магазина. Автомат может выходить из строя, так как возможно разбивание затворной рамы. Рукоятка взведения расположена с боку, это вызывает неудобство при эксплуатации у людей левшей (с развитой не правой, а левой рукой). Задачей, на которую направлено данное изобретение, является создание надежного стрелкового оружия, и удобного в эксплуатации. Данная задача решается тем, что стрелковое оружие содержит ствол, ствольную коробку, затвор, затворную раму, газовый поршень, вынесенную вперед рукоятку взведения,коробчатый магазин для патронов с выступом, внутри которого размещен подпружиненный подаватель. Отличием является то, что в устройство введен механизм отбрасывания пустого магазина. Механизм отбрасывания пустого магазина состоит из связанных шарнирно между собой защелки, тяги и рукоятки. Защелка выполнена с уступом, который взаимодействует с выступом коробки магазина. Рукоятка выполнена с выступом, который может взаимодействовать с выступом подавателя только при отсутствии патронов в магазине. Ствольная коробка имеет выступ, взаимодействующий с затворной рамой. Затворная рама выполнена с возможностью перемещения по выше указанному выступу, газовый поршень расположен концентрично вокруг ствола и выполнен как одно целое со штоком,также расположенным концентрично вокруг ствола. Шток взаимодействует с затворной рамой, размещенной под крышкой, и по меньшей мере двумя пружинами. Одна из пружин взаимодействует с амортизатором, а другая - с выступом ствольной коробки. Кроме того,рукоятка взведения расположена сверху стрелкового оружия. Введение механизма отбрасывания пустого магазина позволяет производить автоматически отсоединение магазина при отсутствии в нем патронов. Выполнение газового поршня, расположенного концентрично вокруг ствола, и выполнение его за одно целое со штоком, также расположенным концентрично вокруг ствола позволяет повысить его надежность при эксплуатации. Выполнение штока, взаимодействующего с затворной рамой, размещенной под крышкой, и по меньшей мере двумя пружинами таким образом, что одна из пружин взаимодействует с амортизатором, а другая с выступом ствольном коробки позволяет смягчать удар газового поршня о выступ ствольной коробки. Расположение рукоятки взведения сверху стрелкового оружия позволяет сделать его удобным для всех людей. Данное устройство поясняется чертежами, где на фиг. 1 показано стрелковое оружие с рукояткой взведения, расположенной сверху на фиг. 2 представлен осевой разрез стрелкового оружия в горизонтальной плоскости по рукоятке взведения на фиг. 3 представлен осевой разрез механизма отбрасывания пустого магазина. Стрелковое оружие имеет ствол 1, ствольную коробку 2, затвор с затворной рамой 3,газовый поршень 4, вынесенную наверх рукоятку взведения 5, коробчатый магазин 6 для патронов, имеющий выступ 7, внутри которого размещен подпружиненный подаватель 8. Механизм отбрасывания пустого магазина 6 состоит из связанных шарнирно между собой защелки 9, тяги 10 и рукоятки 11, причем защелка 9 выполнена с уступом 12, взаимодействующим с выступом 7 коробки магазина 6. Рукоятка 11 выполнена с выступом 13, который может взаимодействовать с выступом 14 подавателя 8 при отсутствии патронов в магазине 6. Ствольная коробка 2 имеет выступ 15, который взаимодействует с затворной рамой 3. Затворная рама 3 выполнена с возможностью перемещения по выступу 15 2 6121 1 ствольной коробки 2. Газовый поршень 4 расположен концентрично вокруг ствола 1 в газовой камере 16 и выполнен как одно целое со штоком 17, также расположенным концентрично вокруг ствола 1. Газовый поршень 4 взаимодействует с затворной рамой 3, размещенной под крышкой 18. Газовый поршень 4 взаимодействует также с двумя пружинами 19 и 20. Пружина 20 взаимодействует с амортизатором 21, а пружина 19 взаимодействует с выступом 15 ствольной коробки 2. Рукоятка взведения 5 расположена сверху стрелкового оружия. В процессе выстрела часть пороховых газов через газоотводное отверстие попадает в газовую камеру 16 и воздействует на поршень 4, который через шток 17 действует на затворную раму 3 и перемещает ее. При подходе затворной рамы 3 к выступу 15 ствольной коробки 2 вначале начинается взаимодействие с амортизатором 21 выступа 15 ствольной коробки 2. Пружина 20 сжимается до взаимодействия штока 17 газового поршня 4 с выступом 15 ствольной коробки 2. Затвор с затворной рамой 3 производят отпирание канала ствола и извлечение стреляной гильзы, ее отражение, досылание очередного патрона и запирание канала ствола 1. Далее газовый поршень перемещается в исходное положение под действием возвратной пружины 19. Автоматическое отсоединение магазина производится следующим образом при стрельбе подаватель 8 движется вверх фиг. 3. при подаче последнего патрона выступ подавателя 14 взаимодействует с выступом 13 рукоятки 11. При этом воздействии рукоятка 11 поворачивается против часовой стрелки и перемещает тягу 10, которая в свою очередь отпирает защелку 9, освобождая магазин 6, который выпадает из автомата. Таким образом, происходит автоматическое высвобождение магазина 6 при его полном опустошении. Таким образом, выполнение стрелкового оружия такой конструкции позволяет сделать его удобным и надежным в работе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
