Топливный поршневой насос

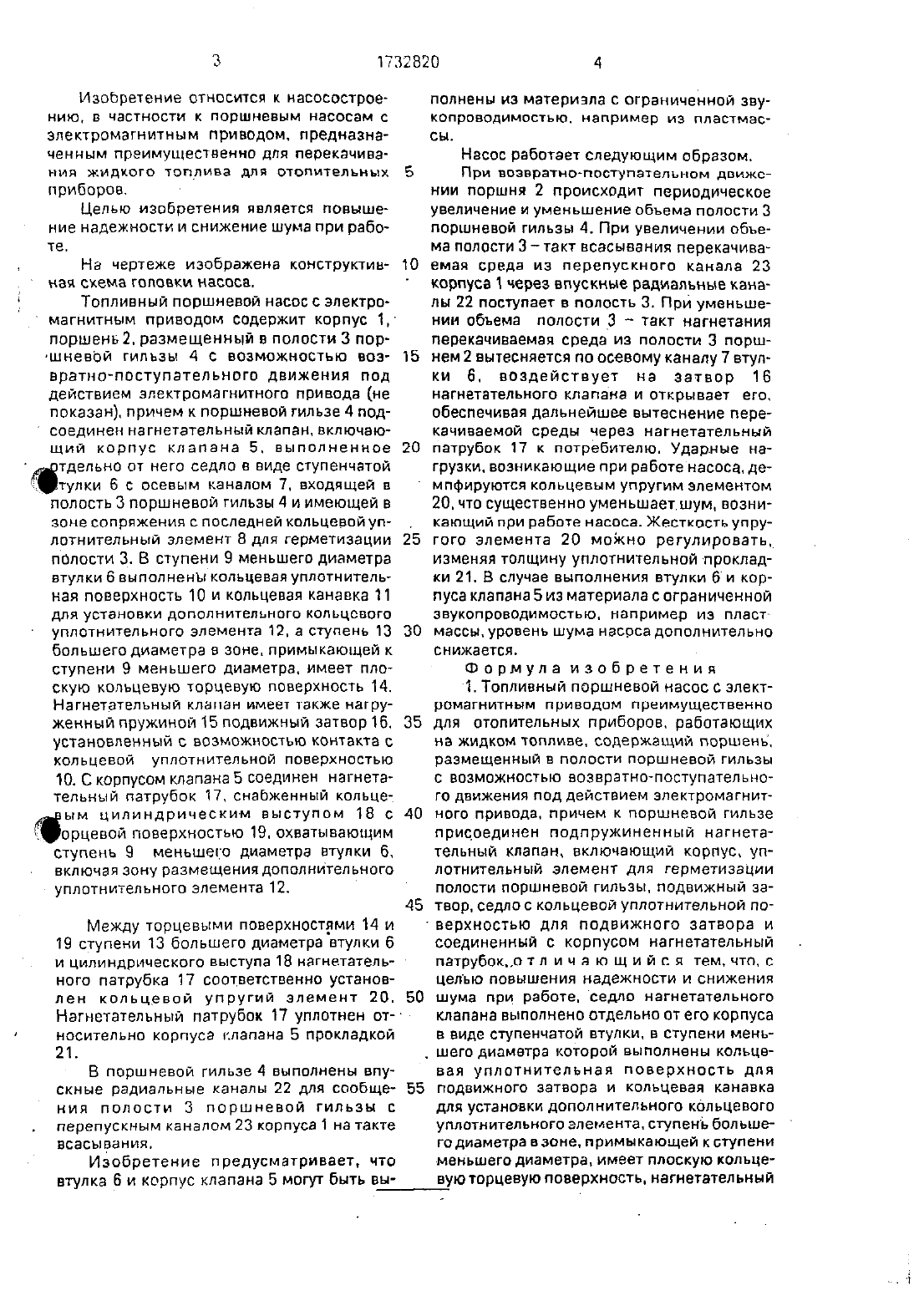

ггл/эстеуиеоедн о распутайте БЕЛАРУДЬЕЧАТЕНТ не Э/бГОСУДАРСТВЕННЫЙ комитет по изоБРЕтЕниям и открытиям1 р н т е ОПИСАНИЕ ИЗОБРЕТЕНИЯ лтмтаннгтткът Фонд у А П . Р т. К ПАТЕНТУ 1 2 (213 4355404/29 вышение надежности и снижение шума при(22) 10.03.88 работе. Насос содержит корпус 1. поршень(57) Изобретение относится к насосостроению. в частности к поршневым насосам с электромагнитным приводом, предназначенным преимущественно для перекачивания жидкого топлива для отопительных приборов. Целью изобретения является по 212. размещенный в полости 3 гильзы 4. нагнетательньтй КПаПаН. ВКПЮЧЗЮЩИЙ КОРПУСКЛЗ пана 5. седло в виде ступенчатой втулки Б с уплотнительным элементом 8 и дополнительным уппотнитальным элементом 12 в ступени 9 меньшего диаметра. нагруженный пружиной 15 подвижный затвор 16. Между торцовыми поверхностями И и 19 установлен кольцевой упругий элемент 20. Изобретение предусматривает. что втулка 6 и корпус клапана 5 могут быть выполнены из материала с ограниченной звукопровод ностью. например из пластмассы. 2 з.п. флы. 1 ил.Изобретение относится к насосостроеНИЮ. В ЧЭСТНОСТИ к поршневым насосам С электромагнитным приводом, предназначенным преимущественно для перекачиваНИЯ ЖИДКОГО ТОЦЛИВЗ дЛй ОТОПИТЕЛЬНЫХ приборов.Целью изобретения является повышение надежности и снижение шума при работе.На чертеже изображена конструктивная схема головки насоса.Топливный поршневой насос с электро магнитным приводом содержит корпус 1, поршень 2. размещенный в полости 3 поршневой гильзы 4 с возможностью возвратно-поступатвльного движения под действием электромагнитного привода (не показан). причем к поршневой гильзе 4 под СОЕДИНЕН НЗГНЕТЗТЗЛЬНЫЙ КЛЭПЗН. ВКЛЮЧЭЮщий корпус клапана 5. выполненное/4 ТДЗПЬНО ОТ НЕГО СЕДЛО В ВИДЕ СТУПЕНЧЭТОЙполость З поршневой гильзы 4 и имеющей в зоне сопряжения с последней кольцевой уплотнительный элемент 8 для герметизации полости 3. В ступени 9 меньшего диаметра БТУЛКИ 6 ВЫПОЛНВНЫ КОЛЬЦЕВЭЯ УПЛОТНИТЕЛЬная поверхность 10 и кольцевая канавка 11 ДЛЯ УСТЭНОВКИ ДОПОЛНИТЕЛЬНОГО КОЛЬЦВЗОГО уплотнительного элемента 12. а ступень 13 большего диаметра в зоне. примыкающей к ступени 9 меньшего диаметра. имеет плоскую кольцевую торцевую поверхность 14. НЭГНЗТЭТВПЬНЫЙ КЛЗПЭН ИМЕЕТ ТЗКЖВ НВЦЗУженный пружиной 15 подвижный затвор 16. установленный с возможностью контакта с кольцевой уплотнительной поверхностью 10. С корпусом клапана 5 соединен НаГНеТательный патрубок 17. снабженный кольце ым цилиндрически-м выступом 18 с торцевой поверхностью 19. охватывающимступень 9 меньшего диаметра втулки б,включая зону размещения дополнительного уплотнительного элемента 12.Между торцевыми поверхностями 14 и 19 ступени 13 большего диаметра втулки бного патрубка 17 соответственно установлен кольцевой упругий элемент 20.носительно корпуса клапана 5 прокладкой 21.В поршневой гильзе 4 выполнены впускные радиальные каналы 22 для сообщения полости З поршневой гильзы с перепускным каналом 23 корпуса 1 на такте всасывания.Изобретение предусматривает. что втулка 6 и корпус клапана 5 могут быть вы 55попнены из материала с ограниченной звукопроводимостью. например из пластмассы.Насос работает следующим образом.При превратно-поступательном движении поршня 2 происходит периодическое увеличение и уменьшение объема полости 3 поршневой гильзы 4. При увеличении объема полости 3 такт всасывания перекачиваемая среда из перепускного канала 23 корпуса 1 через впускные радиальные каналы 22 поступает в полость 3. При уменьшении объема полости 3 е такт нагнетания перекачиваемая среда из полости З поршнем 2 вытесняется по осевому каналу 7 втулки 6. воздействует на затвор 16 НЗГНЕТЭТЕЛЬНОГО КЛЭПНЭ И ОТКОЫВВЭТ ЕГО. обеспечивая дальнейшее вытеснение перекачиваемой среды через нагнетательный патрубок 17 к потребителю. Ударные нагрузки. возникающие при работенасоса. демпфируются кольцевым упругим элементом 20. что существенно уменьшаетшум. возникающий при работе насоса. Жесткость упру гого элемента 20 можно регулироватыизменяя толщину уплотнительной прокладки 21. В случае выполнения втулки 6 и корпуса клапана 5 из материала с ограниченной звукопроводимостью. например из пластМЗССЫ. УРОВЕНЬ шума НВСОСЭ ДОПОЛНИТЕЛЬНО снижается.1. Топливный поршневой насос с электромагнитным приводом преимущественно для отопительных приборов работающих на жидком топливе. содержащий поршень. размещенный в полости поршневой гильзы с возможностью возвратив-поступательного движения под действием электромагнитного привода. причем к поршневой гильзе присоединен подпружиненный нагнетательный кпапан. включающий корпус. уплотнительный элемент для герметизации полости поршневой гильзы. подвижный затвор. седло с кольцевой уплотнительной по ВЗПХНОСТЬЮ ДЛЯ ПОДВИЖНОГО затвора Исоединенный с корпусом нагнетательный патрубок) т л и ч а ю щ и й с я тем. что. с целью повышения надежности и снижения шума при работе. седло нагнетательного клапана выполнено отдельно от его корпуса в виде ступенчатой втулки. в ступени мень ШЕГО диаметра КОТОООЙ БЫПОЛНВНЫ КОЛЬЦВ вая уплотнительная поверхность для подвижного затвора и кольцевая канавка для установки дополнительного кольцевого уплотнительного элемента. ступень большего диаметра в зоне. примыкающей к ступени меньшего диаметра. имеет плоскую кольцепатрубок на стороне. обращенной к затееру. снабжен кольцевым выступом. охватывающим ступень меньшего диаметра втулки, включая зону размещения допопни тельного уплотнительного элемента. а между торцевы-ми поверхностями ступени большего диаметра втулки и цилиндрического выступа патрубка установлен кольцевой упругий элемент.2. Насоспопщотличающийсд тем. что ступенчатая втулка выполнена из материала с ограниченной звукопроводимостыо, например из пластмассы.3. Насос по пп.1 ищотличающийся тем, что корпус нагнетательного клапана выполнен из материала с ограниченной эвукопроводимостью. например из пластмассы,ВНИИПИ Государственного комитетаппо изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ. Раушская наб 4/5
