Обогреватель гнезда пчел

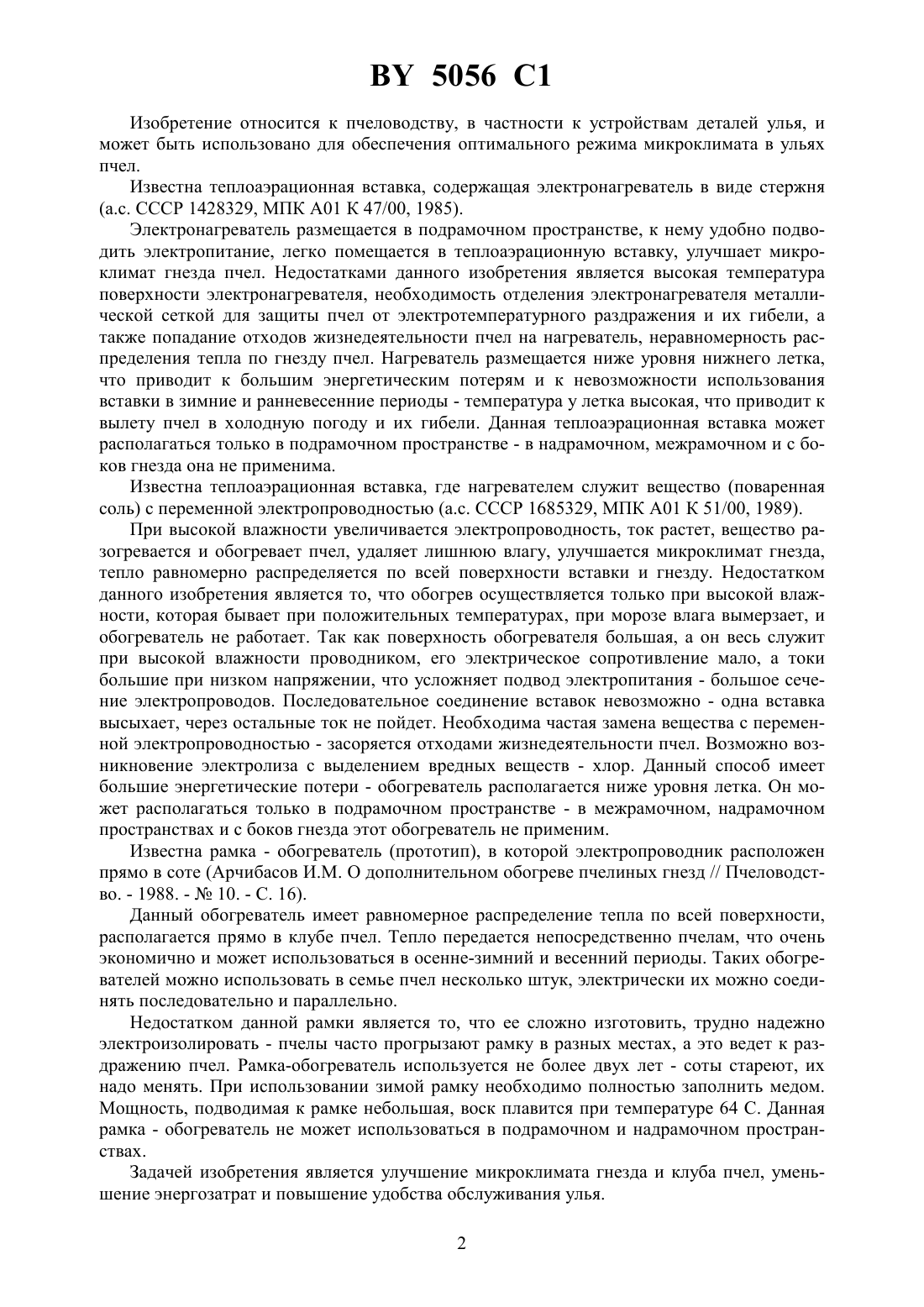

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Ивашкевич Станислав Казимирович(72) Автор Ивашкевич Станислав Казимирович(73) Патентообладатель Ивашкевич Станислав Казимирович(57) Обогреватель гнезда пчел, включающий элементы обогрева в виде электропроводников, размещенных в электроизоляционном материале, отличающийся тем, что элементы обогрева соединены между собой при помощи держателя с образованием формы прямой расчески для возможности размещения обогревателя в вертикальном и горизонтальном положениях, то есть в подрамочном, надрамочном, межрамочном пространствах и с боков гнезда пчел. 5056 1 Изобретение относится к пчеловодству, в частности к устройствам деталей улья, и может быть использовано для обеспечения оптимального режима микроклимата в ульях пчел. Известна теплоаэрационная вставка, содержащая электронагреватель в виде стержня(а.с. СССР 1428329, МПК А 01 К 47/00, 1985). Электронагреватель размещается в подрамочном пространстве, к нему удобно подводить электропитание, легко помещается в теплоаэрационную вставку, улучшает микроклимат гнезда пчел. Недостатками данного изобретения является высокая температура поверхности электронагревателя, необходимость отделения электронагревателя металлической сеткой для защиты пчел от электротемпературного раздражения и их гибели, а также попадание отходов жизнедеятельности пчел на нагреватель, неравномерность распределения тепла по гнезду пчел. Нагреватель размещается ниже уровня нижнего летка,что приводит к большим энергетическим потерям и к невозможности использования вставки в зимние и ранневесенние периоды - температура у летка высокая, что приводит к вылету пчел в холодную погоду и их гибели. Данная теплоаэрационная вставка может располагаться только в подрамочном пространстве - в надрамочном, межрамочном и с боков гнезда она не применима. Известна теплоаэрационная вставка, где нагревателем служит вещество (поваренная соль) с переменной электропроводностью (а.с. СССР 1685329, МПК А 01 К 51/00, 1989). При высокой влажности увеличивается электропроводность, ток растет, вещество разогревается и обогревает пчел, удаляет лишнюю влагу, улучшается микроклимат гнезда,тепло равномерно распределяется по всей поверхности вставки и гнезду. Недостатком данного изобретения является то, что обогрев осуществляется только при высокой влажности, которая бывает при положительных температурах, при морозе влага вымерзает, и обогреватель не работает. Так как поверхность обогревателя большая, а он весь служит при высокой влажности проводником, его электрическое сопротивление мало, а токи большие при низком напряжении, что усложняет подвод электропитания - большое сечение электропроводов. Последовательное соединение вставок невозможно - одна вставка высыхает, через остальные ток не пойдет. Необходима частая замена вещества с переменной электропроводностью - засоряется отходами жизнедеятельности пчел. Возможно возникновение электролиза с выделением вредных веществ - хлор. Данный способ имеет большие энергетические потери - обогреватель располагается ниже уровня летка. Он может располагаться только в подрамочном пространстве - в межрамочном, надрамочном пространствах и с боков гнезда этот обогреватель не применим. Известна рамка - обогреватель (прототип), в которой электропроводник расположен прямо в соте (Арчибасов И.М. О дополнительном обогреве пчелиных гнезд // Пчеловодство. - 1988. -10. - С. 16). Данный обогреватель имеет равномерное распределение тепла по всей поверхности,располагается прямо в клубе пчел. Тепло передается непосредственно пчелам, что очень экономично и может использоваться в осенне-зимний и весенний периоды. Таких обогревателей можно использовать в семье пчел несколько штук, электрически их можно соединять последовательно и параллельно. Недостатком данной рамки является то, что ее сложно изготовить, трудно надежно электроизолировать - пчелы часто прогрызают рамку в разных местах, а это ведет к раздражению пчел. Рамка-обогреватель используется не более двух лет - соты стареют, их надо менять. При использовании зимой рамку необходимо полностью заполнить медом. Мощность, подводимая к рамке небольшая, воск плавится при температуре 64 С. Данная рамка - обогреватель не может использоваться в подрамочном и надрамочном пространствах. Задачей изобретения является улучшение микроклимата гнезда и клуба пчел, уменьшение энергозатрат и повышение удобства обслуживания улья. 2 5056 1 На фиг. 1 изображен обогреватель, общий вид. На фиг. 2 - обогреватель с добавленными деталями, общий вид. Обогреватель состоит из держателя 1 и элементов обогрева 2. Элементы 2 состоят из электропроводника, помещенного в электроизоляционный материал. Все элементы обогрева 2 соединены между собой. Обогреватель имеет форму прямой расчески. При подключении электропитания через электропроводник проходит электрический ток,электропроводник разогревается и через электроизоляционный материал передает тепло клубу пчел, что улучшает микроклимат в гнезде пчел. Форма прямой расчески позволяет располагать обогреватели в межрамочных пространствах (улочках) гнезда пчел не разбирая гнезда и не возбуждая пчел. Вынимать обогреватели из улья можно без разбора гнезда. В улочки можно размещать несколько обогревателей. Мощность, подводимая к обогревателю при размещении его в межрамочном пространстве, не должна превышать максимальной мощности, выделяемой улочкой пчел. Расстояние между элементами обогрева 2 должно быть больше размеров пчелы. При использовании обогревателей в подрамочном и надрамочном пространствах добавляются детали 3 и 4. При размещении обогревателя в подрамочном пространстве к нему подводится более высокое напряжение. При увеличении напряжения в 2 раза мощность, выделяемая обогревателем, увеличивается в 4 раза. Большая поверхность имеет невысокую температуру (не выше 50 С) и обеспечивает равномерное распределение тепла. Данный обогреватель используют в осенне-зимний и весенний периоды, при правильно подобранной мощности обогреватель применяют с терморегулятором или без него, что упрощает его использование и улучшает удобство обслуживания семей пчел. Эти обогреватели могут электрически соединяться параллельно, последовательно и параллельно-последовательно. Обогреватель очень экономичен, так как имеет прямой контакт с пчелами и всегда располагается выше уровня нижнего летка, что сокращает расход меда, затрачиваемый на обогрев гнезда пчел. Это улучшает микроклимат гнезда пчел, улучшается их зимовка,обеспечивается ускоренное развитие ранней весной. Прямой контакт при обогреве резко увеличивает осыпаемость клеща варроо и уменьшается заболеваемость пчел. Форма прямой расчески и добавление деталей 3 и 4 придает этому обогревателю универсальные свойства - он может обогревать клуб и все гнездо пчел, то есть использоваться в различных положениях - вертикально и горизонтально - быть под и над рамками, между рамок и с боков гнезда. Данный обогреватель можно использовать для инкубирования пчел и пчеломаток, а также для обогрева нуклеусов. Обогреватель электрически безопасен, так как используется низкое напряжение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
