Смазочно-охлаждающая жидкость для алмазной обработки стекла

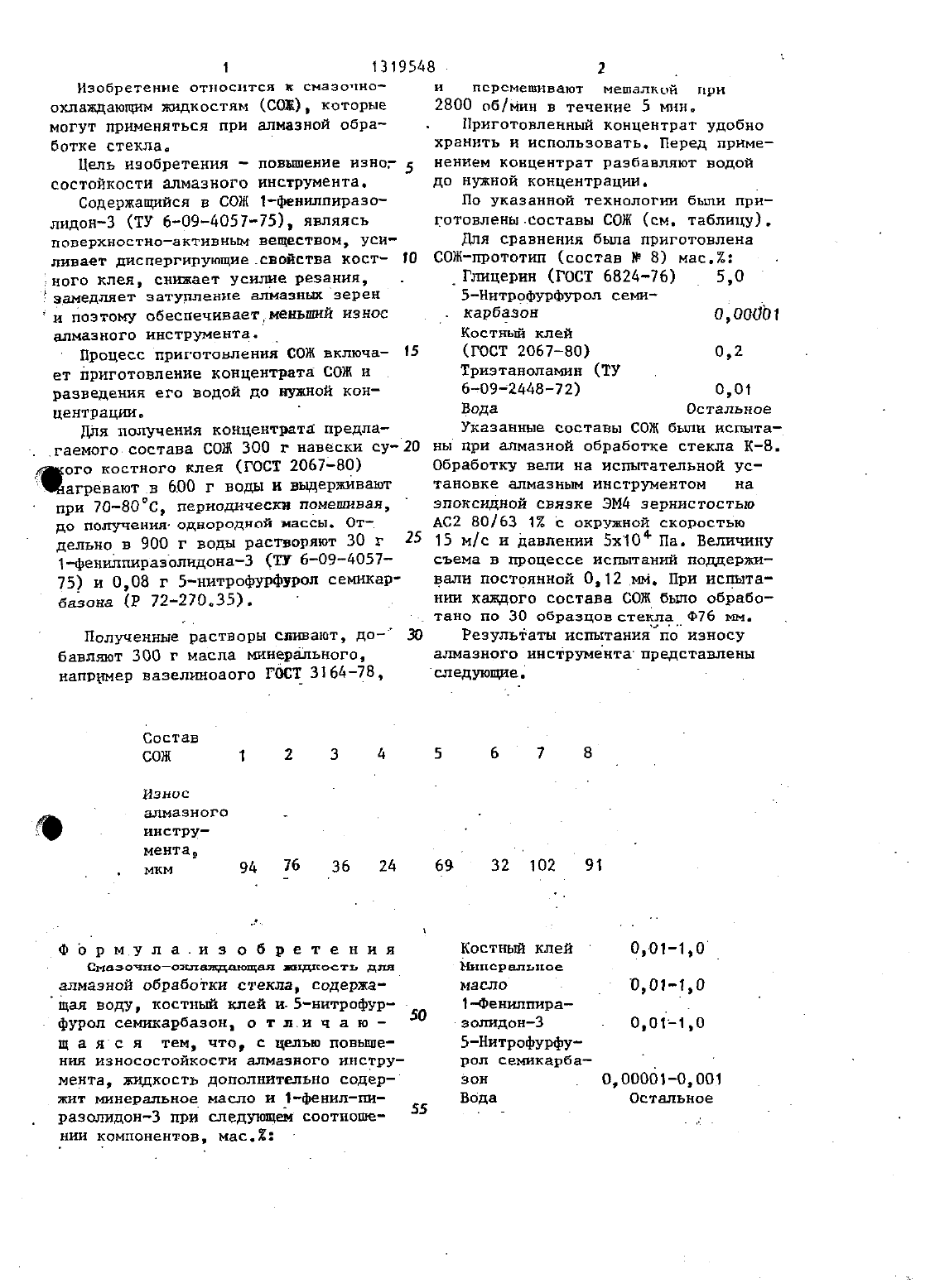

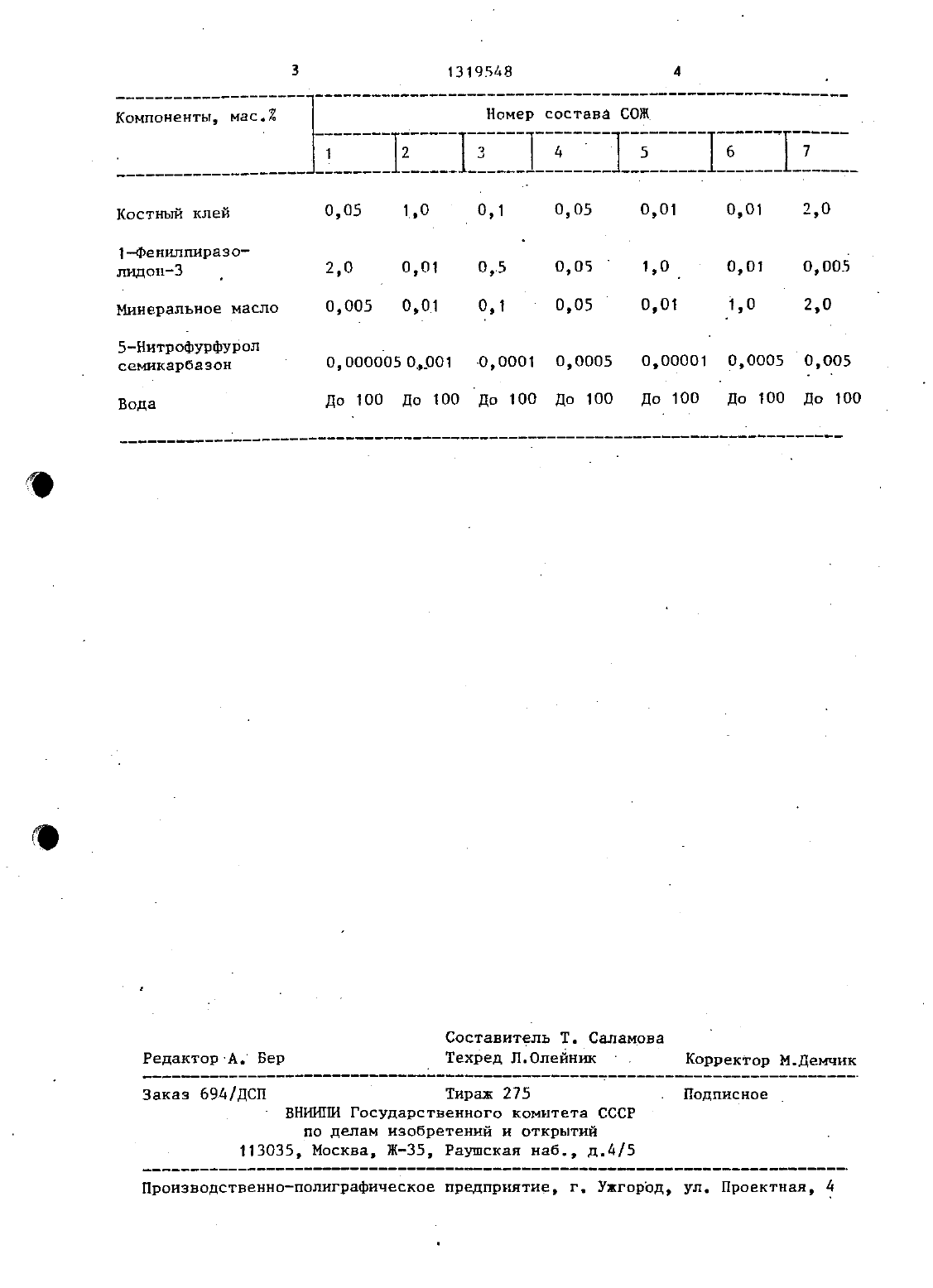

государственный комитет СССР с 10 ы зодосдмдддаощъ по дцлдм изовг-втвнии и открытии(21) 3958850/23-04 (57) Йэобретение относится к смазоч(22) 01.10.85 с но-оштаждающнм экидкостям (СОЛО, ко(72) Л.И. Мастюгин, В.И. Талапин, торые могут использоваться при алмазА.В Катюк, В.Н. Рябых и П.В. Поло- ной обработке стекла. Цель изобретевннкин ния повышение износостойкости ал(53) 621.892 б 21.7.01 б.3(088.8) маэного инструмента. Для этнх целей(56) Авторское свидетельство СССР СОЖ на основе воды содержит, мас.ХНЧ 1113402, кл. С 10 М 1/32, 1984. костный клей 0,01 ч 1,0 минераль Авторское свидетельство СССР ное масло 0,01 - 1,0 1-фенилпнразоне 1053998, кл. с 10 м 3/10, 1982. лндон-З 0,011 1,0 и Бднитрофурфурол . семикарбазон О 0 О 001- 0,001. СОЖ(54) СМАЗ 0 ЧН 00 ЛПЩКОСТЬ сннэкает износ алмазного инструмента ДЛЯ ЫШАЗНОЙ ОРАБОТШСТЕЮ 1 А в 1,2 - 1,7 раза. 2 табл. С -Нэобретенне относится к смазочноч и перемешивают мешалкой при охлаждающим жидкостям (СОК). которые 2800 об/мин в течение 5 мин,могут применяться при алмазной обра . Приготовленньт концентрат удобно ботке стекла, хранить Н использовать. Перед примеЦель изобретения - повышение ивног 5 нением концентрат разбавляют водой состойкости алмазного инструмента. ДО НУЖНОЙ концентрации. Содержащийся в СОЖ фениллнразо По указанной технологии были прилидон-3 (ТУ 6094 О 5775), являясь готовлены.составы СОЖ (см. таблицу). поверхностно-активным веществом, уси- для сравнения была приготовлена ливает диспергирующие свойства кост 10 СОЖ-ПРОТОТИП (состав Р 8) мас. ного Клея, снижает уснлце резания, . ГЛИЦЕРИН 5,0 дзамедляет затулленне алмазным зерен 5 ннтрофурфурол семо н лоэтому обеспечиваетменьший износ . карбазон адопЬ 1 алмазного инструмента. Костный клей Процесс приготовления СОЖ включа 15 (ГОСТ 20 б 780) 0,2 ет лриготовление концентрата СОЖ н н Триэтаноламин (ТУ . разведения его ВОДОЙ до НУЖНОЙ КОН 5992 дд 372) 001 дентрдди Вода Остальное Для получения концентрата предла Указанные составы СОЖ были испытагаемого состава СОЖ 300 т навески су 20 ны при алмазной обработке стекла К-8. д ого костного клея (ГОСТ 2067480) Обработку вели на испытательной усщагревают в 600 г воды и выдерживают тановке алмазным инструментом на при 08 ОС, периодически помешивая, эпоксидной связке ЭМ 4 зернистостью до полученияоднородной массы. Отд АС 2 80/63 1 с окружной скоростью дельно в 900 г воды растворяют 30 г 25 15 м/с и давлении 5 х 10 Па. Величину 1 фениппираэолидона 3 (ТУ 6 О 94057- съема В процессе испытаний поддержи 75) н 0,08 г Бчнитрофурфурол семикар вали постоянной 0,12 м. При испытабааона (Р 7227035). 7 ни каждого состава СОН было обрабо - тано по 30 образцовстекла Ф 76 мм. Полученные растворы слиают, до 30 Результаты испытаннядпо износу Бавляют 300 т масла мнерального, алазного инструмента представлены например вазелиноаого ГОСЩ 3164-78, следующие Состав СОЖ 1 2 3 4 5 6 7 8 Износ алмазного инструмента, .. Р Ф о р м у л а .и э о 6 р е т е н н я Костный клей 0011,0 Смаэочноохлаждающая жидкость для Минеральное алмазной обработки стекла, содержа маслол - 0,01-1,0 лая воду, костный клей н-5-нитрофур-50 1 чФенилпира р фурол семкарбаэон, о т л.н ч а ю - золидон 3 - 0011,0 Щ а яс я тем, что, с целью повше 5-Нитрофурфу ння износостойкости алмазного ИНстру рол семкарба мента, жидкость дополнительно содер зон 0000010001жит минеральное масло и фенилпи разолидон 3 при следующем соотношении компонентов, мас.Х1 Т Рщ-ГЗЩТТЗ ГБГ Костный клей 0,05 1,0 0,1 0,05 0,01 0,01 2,0 1 Фенилпиразо . лндон 3 2,0 0,01 0,5 0,05 1,0 0,01 0,005 минеральное масло 0,005 0,01 0,1 0,05 0,01 1,0 2,0 Б-Нитгоъупфурол . ч семнкарбазон о, 000005 0001 .0,о 001 00005 0 о 0001 0 о 005 0,005 вода до 100 До 100 до 100 До 100 До 100 До 100 До т 00Заказ 69 д/ДСП Тираж 275 . Подписное ВНИИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д.д/5
