Устройство гидроходоуменьшителя к трактору

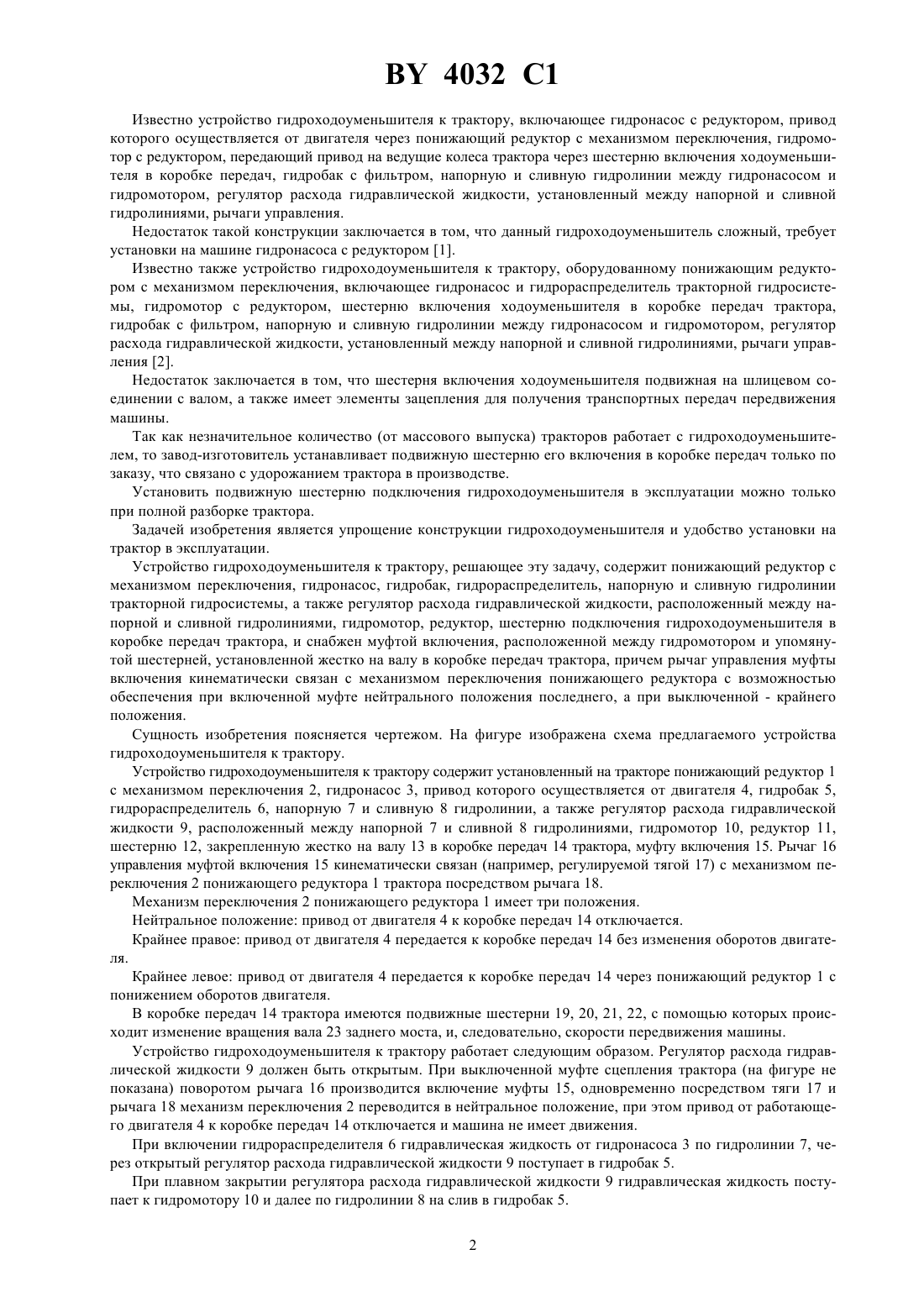

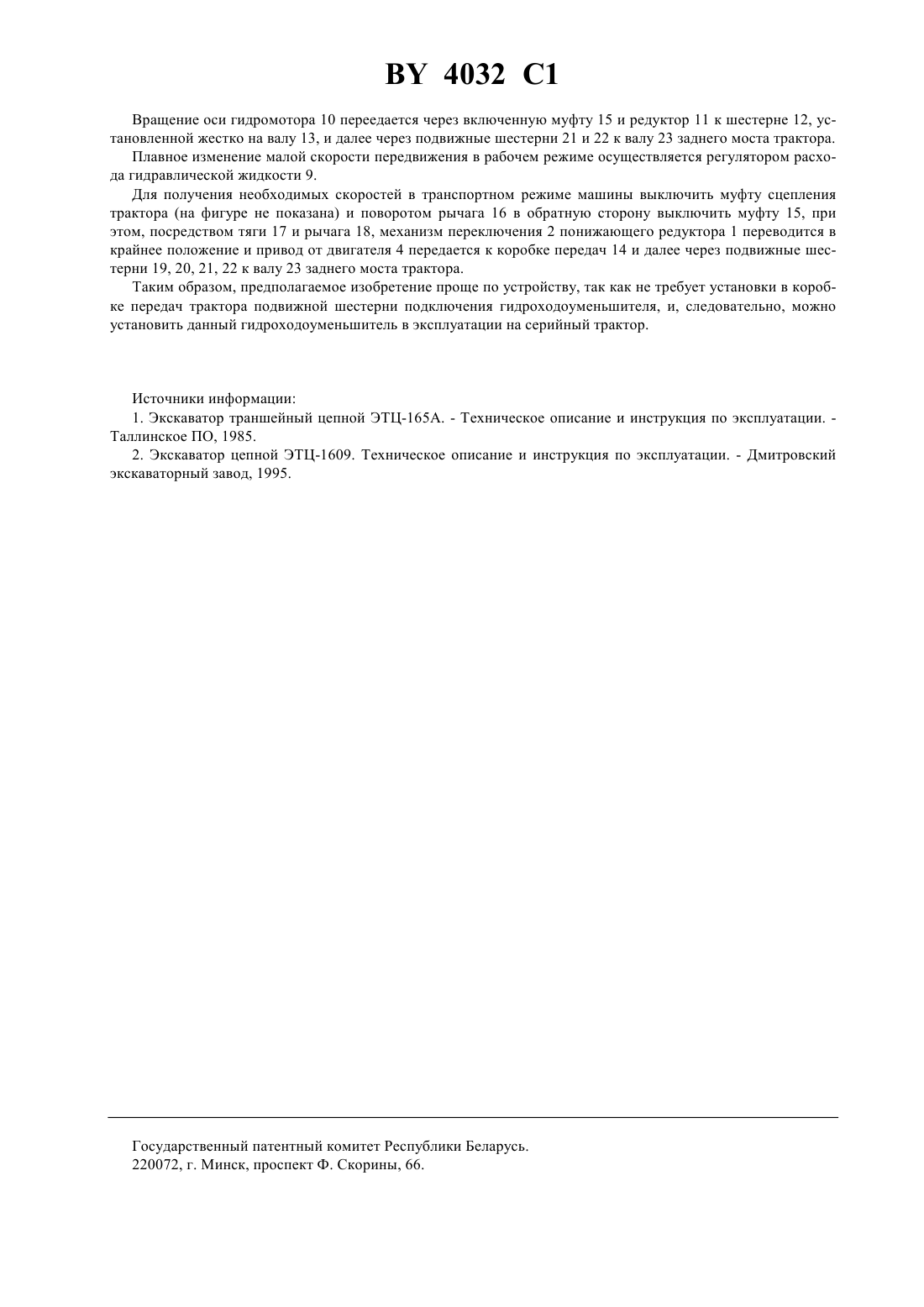

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Устройство гидроходоуменьшителя к трактору, содержащее понижающий редуктор с механизмом переключения, гидронасос, гидробак, гидрораспределитель, напорную и сливную гидролинии тракторной гидросистемы, а также регулятор расхода гидравлической жидкости, расположенный между напорной и сливной гидролиниями, гидромотор, редуктор, шестерню подключения гидроходоуменьшителя в коробке передач трактора, отличающееся тем, что гидроходоуменьшитель снабжен муфтой включения, расположенной между гидромотором и упомянутой шестерней, установленной жестко на валу в коробке передач трактора,причем рычаг управления муфты включения кинематически связан с механизмом переключения понижающего редуктора с возможностью обеспечения при включенной муфте нейтрального положения последнего, а при выключенной - крайнего положения.(56) Экскаватор траншейный цепной ЭТЦ-1609. Техническое описание и инструкция по эксплуатации. Дмитровский экскаваторный завод, 1995. Экскаватор траншейный цепной ЭТЦ-165 А. Техническое описание и инструкция по эксплуатации. - Таллинское ПО, 1985.1533887 А 1, 1990.472031, 1975. Изобретение относится к транспортным средствам, в частности к дорожно-строительным и сельскохозяйственным машинам с плавным изменением малой скорости передвижения в рабочем режиме, агреготируемым с трактором, оборудованным понижающим редуктором и шестерней включения ходоуменьшителя в коробке передач. 4032 1 Известно устройство гидроходоуменьшителя к трактору, включающее гидронасос с редуктором, привод которого осуществляется от двигателя через понижающий редуктор с механизмом переключения, гидромотор с редуктором, передающий привод на ведущие колеса трактора через шестерню включения ходоуменьшителя в коробке передач, гидробак с фильтром, напорную и сливную гидролинии между гидронасосом и гидромотором, регулятор расхода гидравлической жидкости, установленный между напорной и сливной гидролиниями, рычаги управления. Недостаток такой конструкции заключается в том, что данный гидроходоуменьшитель сложный, требует установки на машине гидронасоса с редуктором 1. Известно также устройство гидроходоуменьшителя к трактору, оборудованному понижающим редуктором с механизмом переключения, включающее гидронасос и гидрораспределитель тракторной гидросистемы, гидромотор с редуктором, шестерню включения ходоуменьшителя в коробке передач трактора,гидробак с фильтром, напорную и сливную гидролинии между гидронасосом и гидромотором, регулятор расхода гидравлической жидкости, установленный между напорной и сливной гидролиниями, рычаги управления 2. Недостаток заключается в том, что шестерня включения ходоуменьшителя подвижная на шлицевом соединении с валом, а также имеет элементы зацепления для получения транспортных передач передвижения машины. Так как незначительное количество (от массового выпуска) тракторов работает с гидроходоуменьшителем, то завод-изготовитель устанавливает подвижную шестерню его включения в коробке передач только по заказу, что связано с удорожанием трактора в производстве. Установить подвижную шестерню подключения гидроходоуменьшителя в эксплуатации можно только при полной разборке трактора. Задачей изобретения является упрощение конструкции гидроходоуменьшителя и удобство установки на трактор в эксплуатации. Устройство гидроходоуменьшителя к трактору, решающее эту задачу, содержит понижающий редуктор с механизмом переключения, гидронасос, гидробак, гидрораспределитель, напорную и сливную гидролинии тракторной гидросистемы, а также регулятор расхода гидравлической жидкости, расположенный между напорной и сливной гидролиниями, гидромотор, редуктор, шестерню подключения гидроходоуменьшителя в коробке передач трактора, и снабжен муфтой включения, расположенной между гидромотором и упомянутой шестерней, установленной жестко на валу в коробке передач трактора, причем рычаг управления муфты включения кинематически связан с механизмом переключения понижающего редуктора с возможностью обеспечения при включенной муфте нейтрального положения последнего, а при выключенной - крайнего положения. Сущность изобретения поясняется чертежом. На фигуре изображена схема предлагаемого устройства гидроходоуменьшителя к трактору. Устройство гидроходоуменьшителя к трактору содержит установленный на тракторе понижающий редуктор 1 с механизмом переключения 2, гидронасос 3, привод которого осуществляется от двигателя 4, гидробак 5,гидрораспределитель 6, напорную 7 и сливную 8 гидролинии, а также регулятор расхода гидравлической жидкости 9, расположенный между напорной 7 и сливной 8 гидролиниями, гидромотор 10, редуктор 11,шестерню 12, закрепленную жестко на валу 13 в коробке передач 14 трактора, муфту включения 15. Рычаг 16 управления муфтой включения 15 кинематически связан (например, регулируемой тягой 17) с механизмом переключения 2 понижающего редуктора 1 тракт посредством рычага 18. Механизм переключения 2 понижающего редуктора 1 имеет три положения. Нейтральное положение привод от двигателя 4 к коробке передач 14 отключается. Крайнее правое привод от двигателя 4 передается к коробке передач 14 без изменения оборотов двигателя. Крайнее левое привод от двигателя 4 передается к коробке передач 14 через понижающий редуктор 1 с понижением оборотов двигателя. В коробке передач 14 трактора имеются подвижные шестерни 19, 20, 21,22, с помощью которых происходит изменение вращения вала 23 заднего моста, и, следовательно, скорости передвижения машины. Устройство гидроходоуменьшителя к трактору работает следующим образом. Регулятор расхода гидравлической жидкости 9 должен быть открытым. При выключенной муфте сцепления трактора (на фигуре не показана) поворотом рычага 16 производится включение муфты 15, одновременно посредством тяги 17 и рычага 18 механизм переключения 2 переводится в нейтральное положение, при этом привод от работающего двигателя 4 к коробке передач 14 отключается и машина не имеет движения. При включении гидрораспределителя 6 гидравлическая жидкость от гидронасоса 3 по гидролинии 7, через открытый регулятор расхода гидравлической жидкости 9 поступает в гидробак 5. При плавном закрытии регулятора расхода гидравлической жидкости 9 гидравлическая жидкость поступает к гидромотору 10 и далее по гидролинии 8 на слив в гидробак 5. 2 4032 1 Вращение оси гидромотора 10 переедается через включенную муфту 15 и редуктор 11 к шестерне 12, установленной жестко на валу 13, и далее через подвижные шестерни 21 и 22 к валу 23 заднего моста трактора. Плавное изменение малой скорости передвижения в рабочем режиме осуществляется регулятором расхода гидравлической жидкости 9. Для получения необходимых скоростей в транспортном режиме машины выключить муфту сцепления трактора (на фигуре не показана) и поворотом рычага 16 в обратную сторону выключить муфту 15, при этом, посредством тяги 17 и рычага 18, механизм переключения 2 понижающего редуктора 1 переводится в крайнее положение и привод от двигателя 4 передается к коробке передач 14 и далее через подвижные шестерни 19, 20, 21, 22 к валу 23 заднего моста трактора. Таким образом, предполагаемое изобретение проще по устройству, так как не требует установки в коробке передач трактора подвижной шестерни подключения гидроходоуменьшителя, и, следовательно, можно установить данный гидроходоуменьшитель в эксплуатации на серийный трактор. Источники информации 1. Экскаватор траншейный цепной ЭТЦ-165 А. - Техническое описание и инструкция по эксплуатации. Таллинское ПО, 1985. 2. Экскаватор цепной ЭТЦ-1609. Техническое описание и инструкция по эксплуатации. - Дмитровский экскаваторный завод, 1995. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
