Пишущее устройство
Текст

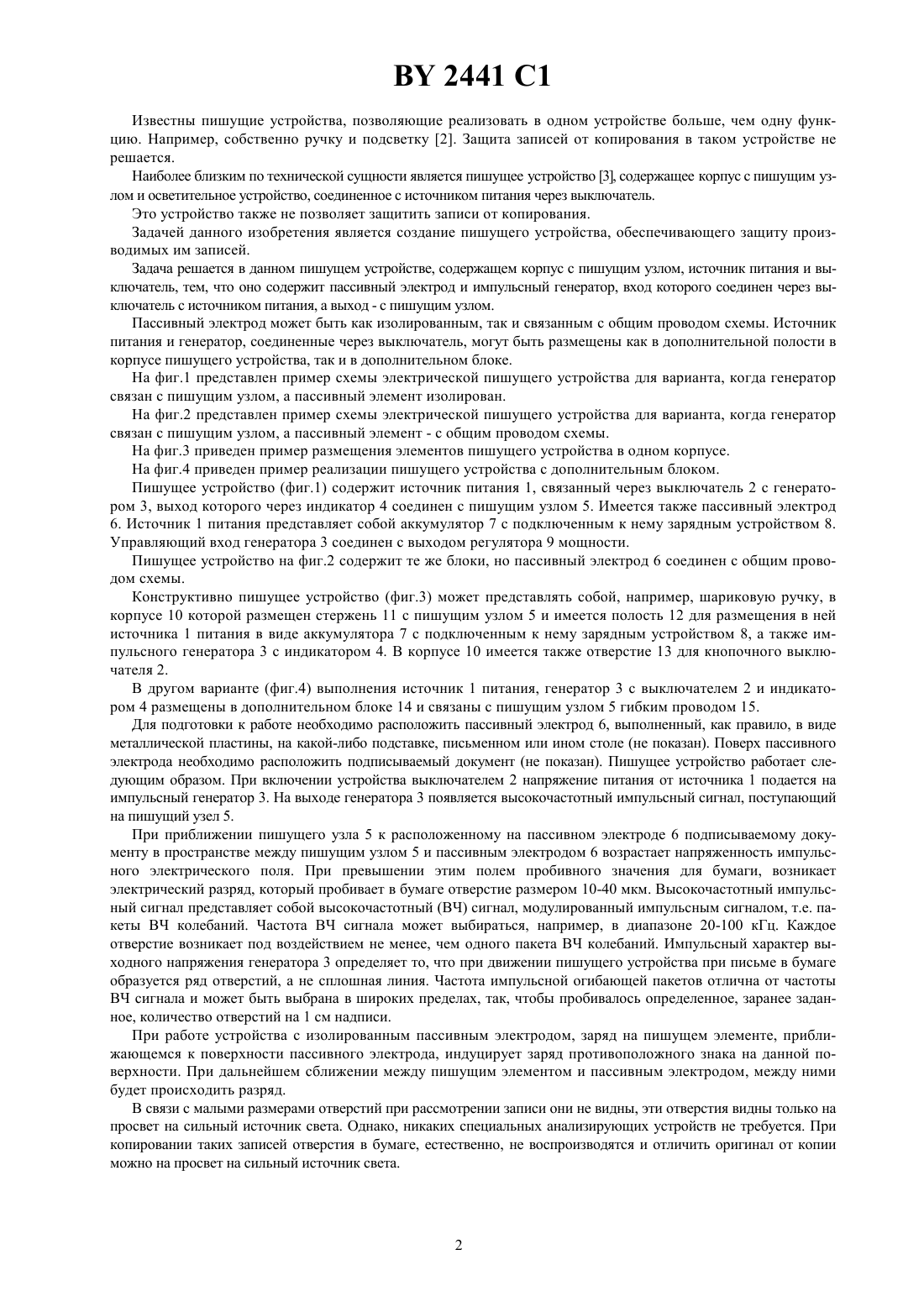

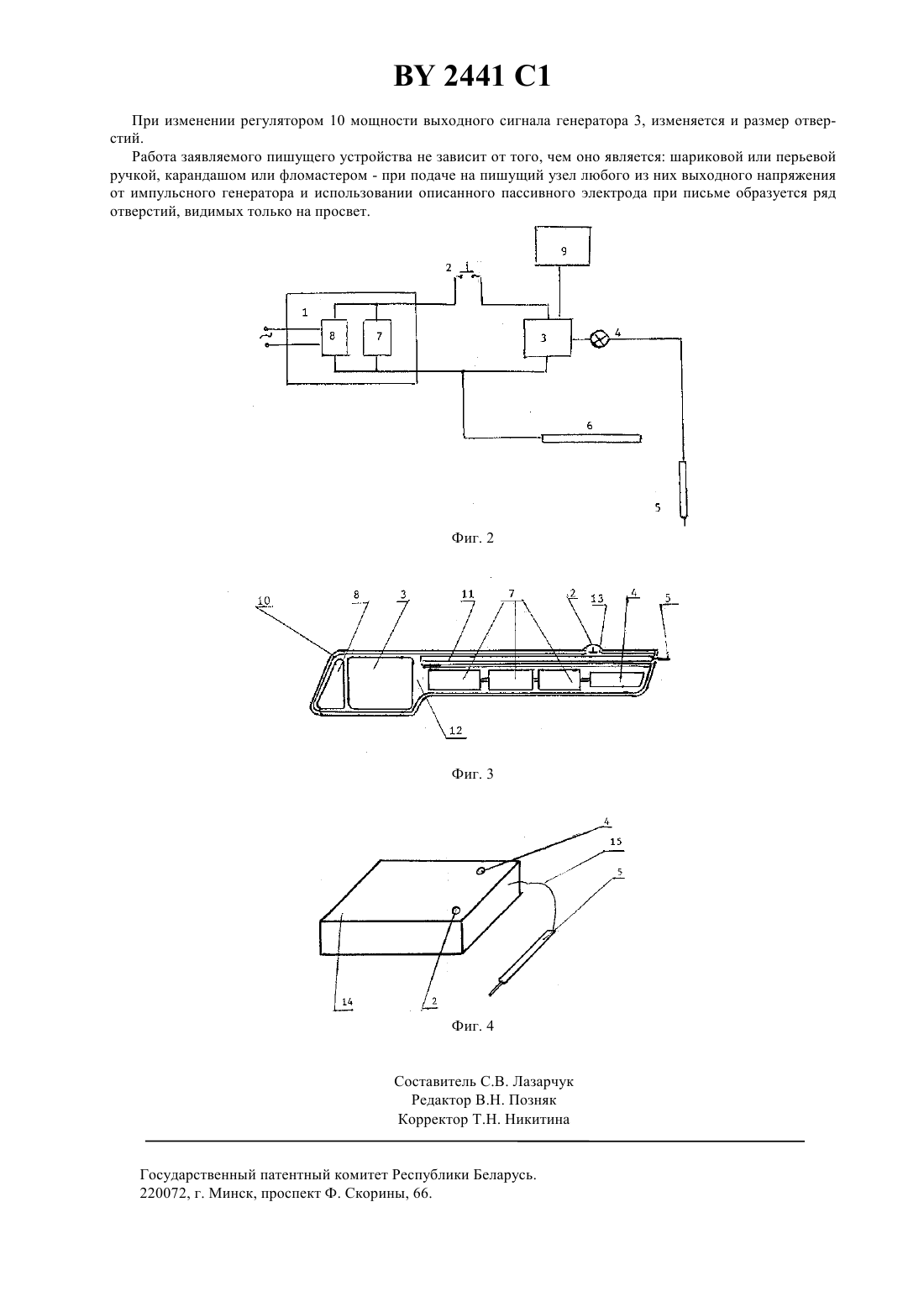

26 1/28 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Пишущее устройство, содержащее корпус с пишущим узлом, источник питания, выключатель, отличающееся тем, что оно содержит пассивный электрод, импульсный генератор, вход которого соединен через выключатель с выходом источника питания, а выход - с пишущим узлом. 2. Устройство по п. 1, отличающееся тем. что пассивный электрод изолирован. 3. Устройство по п. 1, отличающееся тем, что пассивный электрод соединен с общим проводом электрической схемы устройства. 4. Устройство по п. 1, отличающееся тем, что в корпусе выполнена полость, в которой размещены источник питания, выключатель и импульсный генератор. 5. Устройство по п. 1, отличающееся тем, что оно содержит дополнительный корпус, в котором размещены источник питания, выключатель и импульсный генератор, подключенный посредством гибкого провода к пишущему узлу. Фиг. 1 Изобретение относится к области пишущих устройств, в частности, позволяющих реализовать в одном устройстве больше, чем одну функцию, в частности функцию защиты записей от подделки и копирования. В настоящее время актуальна задача защиты документов от копирования и подделки. Данная задача решается путем создания специальной бумаги 1. Однако, задача защиты собственно записей как на защищенной, так и на незащищенной бумаге при этом не решается . 2441 1 Известны пишущие устройства, позволяющие реализовать в одном устройстве больше, чем одну функцию. Например, собственно ручку и подсветку 2. Защита записей от копирования в таком устройстве не решается. Наиболее близким по технической сущности является пишущее устройство 3, содержащее корпус с пишущим узлом и осветительное устройство, соединенное с источником питания через выключатель. Это устройство также не позволяет защитить записи от копирования. Задачей данного изобретения является создание пишущего устройства, обеспечивающего защиту производимых им записей. Задача решается в данном пишущем устройстве, содержащем корпус с пишущим узлом, источник питания и выключатель, тем, что оно содержит пассивный электрод и импульсный генератор, вход которого соединен через выключатель с источником питания, а выход - с пишущим узлом. Пассивный электрод может быть как изолированным, так и связанным с общим проводом схемы. Источник питания и генератор, соединенные через выключатель, могут быть размещены как в дополнительной полости в корпусе пишущего устройства, так и в дополнительном блоке. На фиг.1 представлен пример схемы электрической пишущего устройства для варианта, когда генератор связан с пишущим узлом, а пассивный элемент изолирован. На фиг.2 представлен пример схемы электрической пишущего устройства для варианта, когда генератор связан с пишущим узлом, а пассивный элемент - с общим проводом схемы. На фиг.3 приведен пример размещения элементов пишущего устройства в одном корпусе. На фиг.4 приведен пример реализации пишущего устройства с дополнительным блоком. Пишущее устройство (фиг.1) содержит источник питания 1, связанный через выключатель 2 с генератором 3, выход которого через индикатор 4 соединен с пишущим узлом 5. Имеется также пассивный электрод 6. Источник 1 питания представляет собой аккумулятор 7 с подключенным к нему зарядным устройством 8. Управляющий вход генератора 3 соединен с выходом регулятора 9 мощности. Пишущее устройство на фиг.2 содержит те же блоки, но пассивный электрод 6 соединен с общим проводом схемы. Конструктивно пишущее устройство (фиг.3) может представлять собой, например, шариковую ручку, в корпусе 10 которой размещен стержень 11 с пишущим узлом 5 и имеется полость 12 для размещения в ней источника 1 питания в виде аккумулятора 7 с подключенным к нему зарядным устройством 8, а также импульсного генератора 3 с индикатором 4. В корпусе 10 имеется также отверстие 13 для кнопочного выключателя 2. В другом варианте (фиг.4) выполнения источник 1 питания, генератор 3 с выключателем 2 и индикатором 4 размещены в дополнительном блоке 14 и связаны с пишущим узлом 5 гибким проводом 15. Для подготовки к работе необходимо расположить пассивный электрод 6, выполненный, как правило, в виде металлической пластины, на какой-либо подставке, письменном или ином столе (не показан). Поверх пассивного электрода необходимо расположить подписываемый документ (не показан). Пишущее устройство работает следующим образом. При включении устройства выключателем 2 напряжение питания от источника 1 подается на импульсный генератор 3. На выходе генератора 3 появляется высокочастотный импульсный сигнал, поступающий на пишущий узел 5. При приближении пишущего узла 5 к расположенному на пассивном электроде 6 подписываемому документу в пространстве между пишущим узлом 5 и пассивным электродом 6 возрастает напряженность импульсного электрического поля. При превышении этим полем пробивного значения для бумаги, возникает электрический разряд, который пробивает в бумаге отверстие размером 10-40 мкм. Высокочастотный импульсный сигнал представляет собой высокочастотный (ВЧ) сигнал, модулированный импульсным сигналом, т.е. пакеты ВЧ колебаний. Частота ВЧ сигнала может выбираться, например, в диапазоне 20-100 кГц. Каждое отверстие возникает под воздействием не менее, чем одного пакета ВЧ колебаний. Импульсный характер выходного напряжения генератора 3 определяет то, что при движении пишущего устройства при письме в бумаге образуется ряд отверстий, а не сплошная линия. Частота импульсной огибающей пакетов отлична от частоты ВЧ сигнала и может быть выбрана в широких пределах, так, чтобы пробивалось определенное, заранее заданное, количество отверстий на 1 см надписи. При работе устройства с изолированным пассивным электродом, заряд на пишущем элементе, приближающемся к поверхности пассивного электрода, индуцирует заряд противоположного знака на данной поверхности. При дальнейшем сближении между пишущим элементом и пассивным электродом, между ними будет происходить разряд. В связи с малыми размерами отверстий при рассмотрении записи они не видны, эти отверстия видны только на просвет на сильный источник света. Однако, никаких специальных анализирующих устройств не требуется. При копировании таких записей отверстия в бумаге, естественно, не воспроизводятся и отличить оригинал от копии можно на просвет на сильный источник света. 2441 1 При изменении регулятором 10 мощности выходного сигнала генератора 3, изменяется и размер отверстий. Работа заявляемого пишущего устройства не зависит от того, чем оно является шариковой или перьевой ручкой, карандашом или фломастером - при подаче на пишущий узел любого из них выходного напряжения от импульсного генератора и использовании описанного пассивного электрода при письме образуется ряд отверстий, видимых только на просвет. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: B26F 1/28, B43K 29/00
Метки: пишущее, устройство
