Устройство для сегментарной рефлексотерапии и его варианты

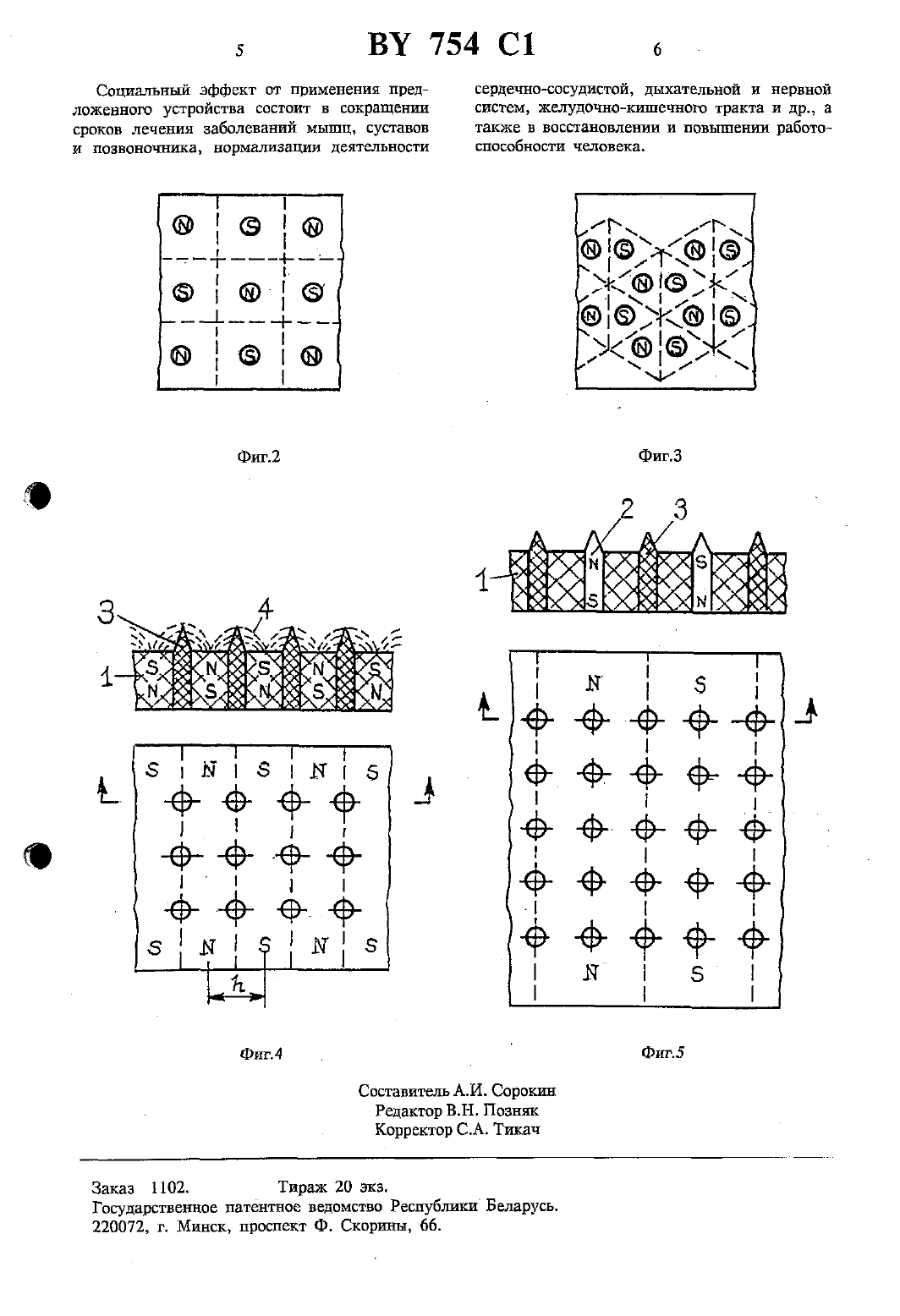

А 61 Н 1 1/00 12 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ 54 УСТРОЙСТВО ДЛЯ СЕГМЕНТАРНОЙ(71) Заявитель Институт механики металлополимерных систем Академии наук Беларуси (ВТ)металлополимерных систем Академии наук Беларуси (ВУ)1. Устройство для сегментарной рефлексотерапии, содержащее основание из эластичного магнитного материала с укрепленными на нем ферромагнитными иглами и средство фиксации, отличающееся тем, что основание выполнено с разнополюсным намагничиванием поверхности В ВИДЕ ПОЛОС С РЗССТОЯНИЕМ МЕЖДУ центральными линиями, на которых размещены иглы, составляющем 3-14 мм.2. Устройство для сегментарной рефлексотерашш, содержащее основание из эластичного магнитного материала с укрепленными на нем немапштншш иглами и средство фиксации,отличающееся тем, что основание выполнено с разнополюсньш намагничиванием поверхности в виде полос, расстояние между центральными линиями которых составляет 3-14 мм, а иглы укреплены между полосами.3. Устройство для сегментарной рефлексотерапии, содержащее основание из эластичного магнитного материала с укрепленными на нем ферромагнитными и немагнитными иглами и средство фиксации, отличающееся тем, что основание выполнено с разнополюсным намагничиванием поверхности в виде полос, междуКОТОрЫМИ УКРСПЛЕНЫ ИГЛЫ ИЗ НСМЗРИТНОГО материала, а ИГЛЫ ИЗ ферромагнитного материала РЗСПОЛОЖЕНЫ-ПО ЦВНТРЗЛЪБЪЕМ ЛИНИЯМполос, расстояние между которыми составляет 3-14 мм.4. Устройство по п.1-3, отличающееся тем,ЧТО ОСНОВЕНИС НЗМЗГНИЧСНО ЛОКЗЛЬНЫМИ УЧЕстками в виде точечных полюсов таким образом, чтобы соседние полюса были разноименными.5. Устройство по п.1-3 отличающееся тем, что иглы выполнены с радиусом закругленияИзобретение относится к области создания устройств для физиотерапии, в частности, для стимулирования рефлекторных точек на поверхности тела.Целью изобретения является усиление тераПВВТИЧССКОЕО ВОЗДВЙСТВИЯ на организм ЧЕЛОВЕка путем сочетания механического раздражения биологически активных точек и стимуляции их с помощью магнитного поля.Для достижения поставленной цели в устройстве для сегментарной рефлексотерапии,содержащем основание с иглами высотой 0,11,0 см, ук епленньши на нем плотностью 0.516 игл/см и средство его фиксации на теле человека, основание выполнено из эластичного магнитного материала с разнополюсным намагничиванием поверхности в виде полос, расстояние между центральными линиями которых 3-14 мм, а иглы из ферромагнитного материала размещены на центральных линиях магнитных полюсов и/или между разноименными полюсами, если материал игл является немагнитным.Разнополюсное намагничивание основания может быть выполнено в виде точечных поЛЮСОВ таким образом, ЧТОБЫ СОССДНИВ ПОЛЮСБ. были разноименными.Для снижения степени травматизма кожного покрова ИГЛЫ МОГУТ ОЫТЬ ВЫПОЛНСЬЫ В ВИДС стержней, кошаческий торец которых, приводимый в контакт с кожей, имеет радиус закругления О,21,О мм.На рис.1 изображен фрагмент устройства, в котором ОСНОВЭНИЕ 1 ВЫПОЛНЕНО ИЗ КОМПОЗИционного материала на полимерном связующем (термоэластонласт, каучук, резина И т.п.), наполненном ферромагнитными частицами, например ферритами бария или стронция. Основание намагничено полосами (фиг.1) или участками с расположением полюсов в вершинах квадратов (фиг.2), шестиугольников(фиг.3) и т.д. таким образом, чтобы у каждого полюса соседними были разноименные полюса. Иглы 2 из ферромагнитного материала (железа, кобальта, никеля и др.) закреплены в основании на центральных линиях полюсов. Поэтому при работе устройства они выполняют две функции механического раздражителя кожного покрова и полюсного наконечника, на торце КОТОРОГО НЗПРЯЖЕННОСТЪ МЗГНИТНОГО ПО ля - наибольшая. Таким оборазом, усиливается терапевтическое воздействие устройства на организм.Устройство на фиг.4 выполнено в виде основания 1 из эластичного маП-Штного материала,НЯМВГНИЧЕННОПО ПОЛОСЗМИ С ЧЕРЕДОВЗНИСМ ПОлюсов. Иглы 3 из немагнитного материала жестко установлены в основании между разноименными полюсами магнитов. Вершины ИГЛ, ВОЗВЫШЗЯСЬ над поверхностью ОСНОВЗНИЯ,РЗСПОЛОЖВНЫ на ЭКВИПОТЕНЦИЗЛЬНЫХ поверхностях 4 силовых линий магнитного поля, коТОрЫС СООТВЕТСТВУЮТ ДОСТЭТОЧНО ВЫСОКОЙ напряженности магнитного поля, близкой к максимальной напряженности поля у полюсов. Таким образом, в зоне механического воздействия игл на кожу имеет место еще воздействие магнитного поля усиливающее терапевтический эффект. Деформация кожного покрова иглами обусловливает приближение недеформироваъшых участков кожи к участкам основания, на которых расположены полюса магнита, увеличивая магнитотерапевтический эффект. Выполнение игл из немагнитного материала вместо ферромагнитных способствует удешевлению устройства.На фиг.5 приведен пример исполнения устройства, состоящего из ненамагниченного поЛОСЗМИ ЭЛЗСТИЧНОШ магнитного ОСНОВЗНИЯ 1,в котором жестко укреплены иглы из ферромагнитного 2 и немагнитного 3 материалов. Первые размещены в центре полюсов, вторые - между разноименными полюсами. Такая КОНСТРУКЦИЯ ПОЗВОЛЯЕТ УСИЛИТЬ ТВПНПЕВТИЧВ ский эффект от воздействия игл с помощью МЗГЧ-ИТНОЮ ПОЛЯ даже при редком РЗСПОЛОЖВнии полюсов на основании, соединяя достоинства устройств на фиг.1 и 4, а также сэкономить дефицитные материалы.Достоинством устройства является возможность воздействия на кожу разнообразных материалов, в частности проводников и диэлектриков, что позволяет дополнительно применять в качестве лечебного средства ЭЛЕКТРИЧЕСКОЕ ПОЛО И ИЗОИРЗТСЛЬНО ВОЗДЕЙствовать им на локальные участки кожи. В этом случае эффективность синергетического воздействия разных физиотерапевтическихФЗКТОРОВ на организм МНОГОКРЗТНО УВЕЛИЧИвается.Социальный эффект от применения пред- сердечно-сосудистой, дыхательной и нервной ложенною устройства состоит в сокращении систем, желудочнонкишечного тракта и др., а сроков лечения заболеваний мышц, суставов также в восстановлении и повышении работо и позвоночника, нормализации деятельности способности человека.Заказ 1102. Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
