Дренаж земляных плотин на водопроницаемом основании

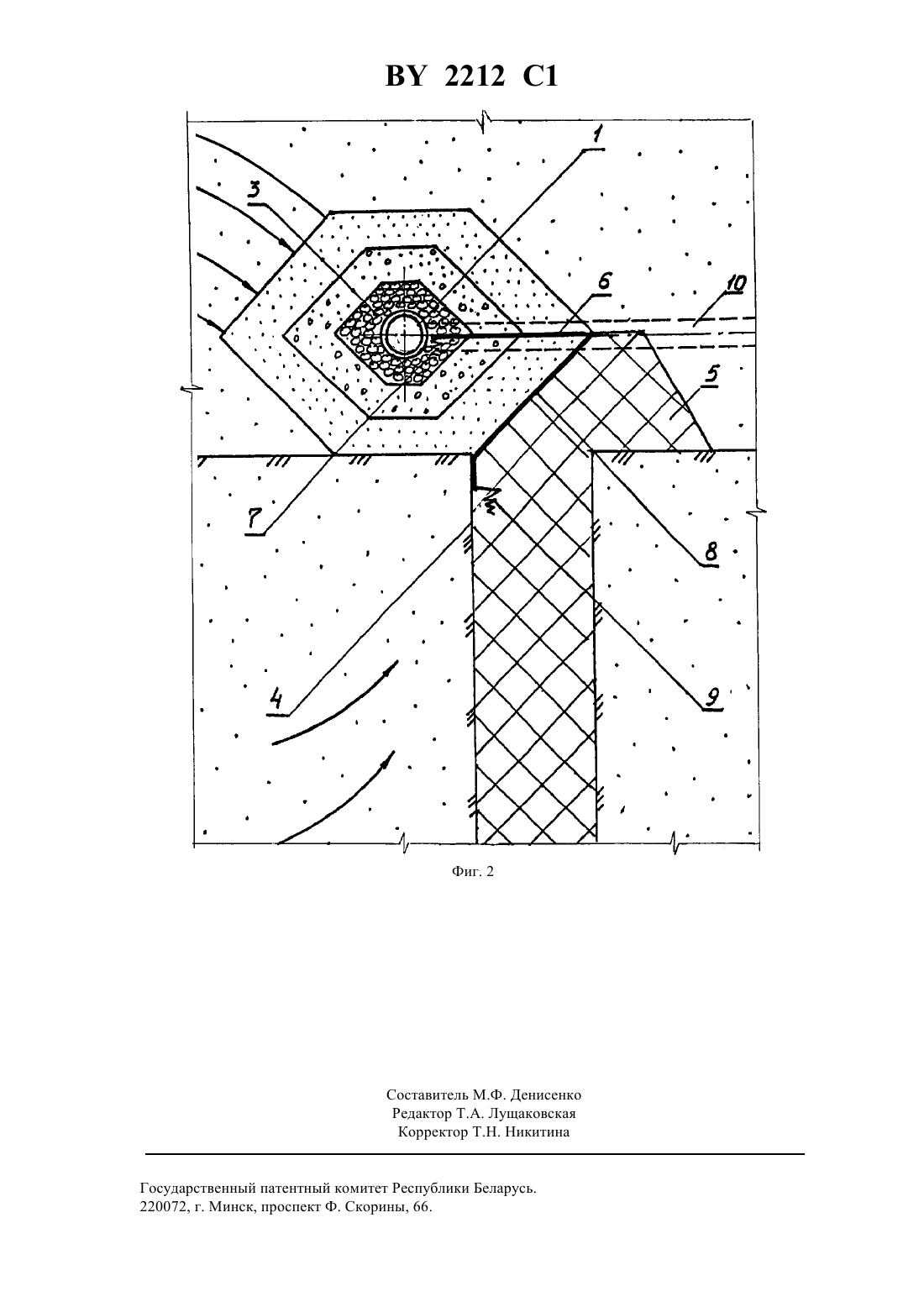

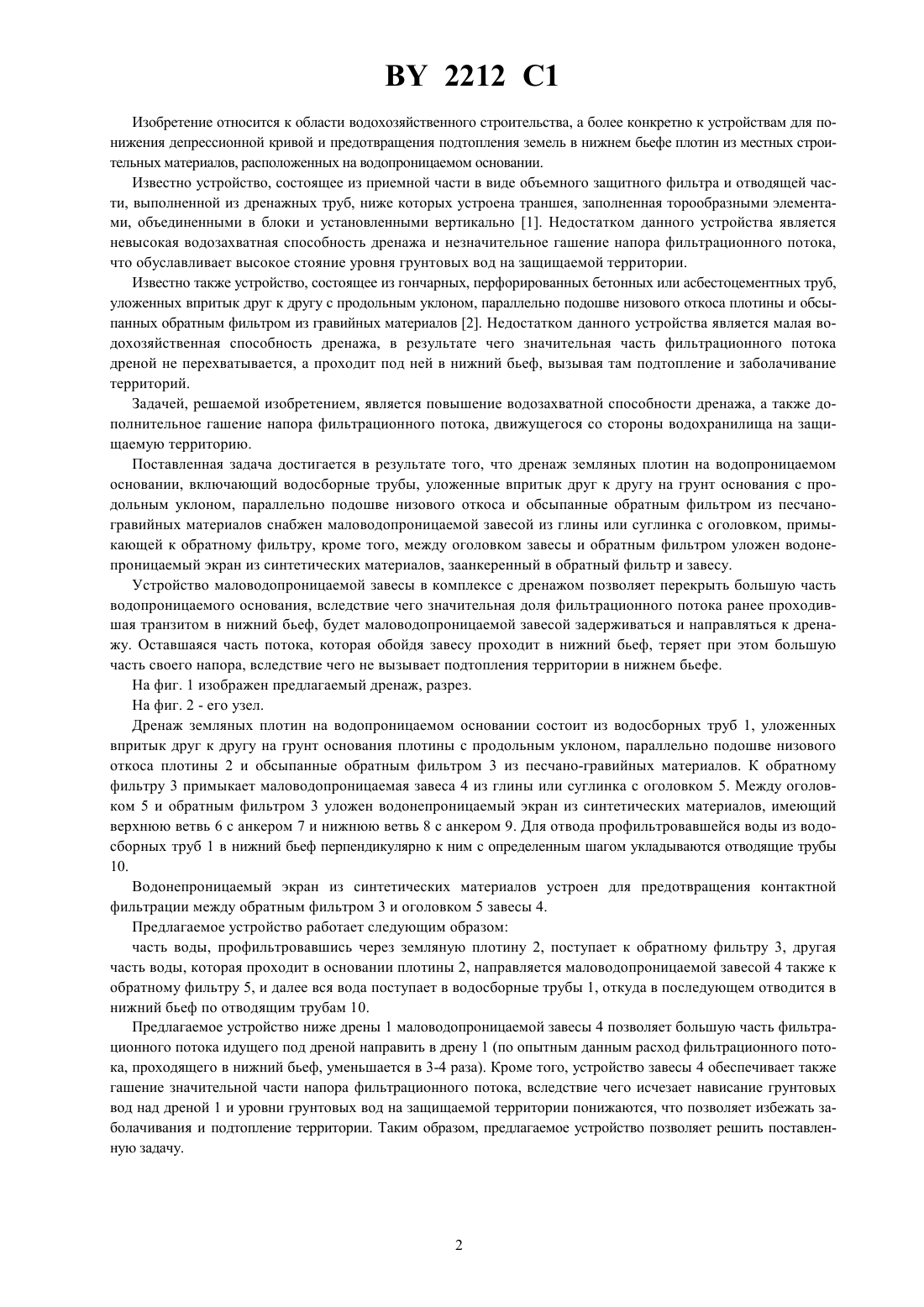

02 11/00 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ДРЕНАЖ ЗЕМЛЯНЫХ ПЛОТИН НА ВОДОПРОНИЦАЕМОМ ОСНОВАНИИ(71) Заявитель Белорусская государственная политехническая академия(73) Патентообладатель Белорусская государственная политехническая академия(57) Дренаж земляных плотин на водопроницаемом основании, включающий водосборные трубы, уложенные впритык друг к другу на грунт основания с продольным уклоном, параллельно подошве низового откоса и обсыпанные обратным фильтром из песчано-гравийных материалов, отличающийся тем, что он снабжен маловодопроницаемой завесой из глины или суглинка с оголовком, примыкающей к обратному фильтру, причем между оголовком завесы и обратным фильтром уложен водонепроницаемый экран из синтетических материалов, заанкеренный в обратный фильтр и завесу.(56) 1. Патент РФ 2016165, МКИ Е 02 В 11/00, 1994. 2. Розанов Н.Н. Плотины из грунтовых материалов.-М. Стройиздат, 1985.-С. 96-98. рис. 4.14 (прототип). 2212 1 Изобретение относится к области водохозяйственного строительства, а более конкретно к устройствам для понижения депрессионной кривой и предотвращения подтопления земель в нижнем бьефе плотин из местных строительных материалов, расположенных на водопроницаемом основании. Известно устройство, состоящее из приемной части в виде объемного защитного фильтра и отводящей части, выполненной из дренажных труб, ниже которых устроена траншея, заполненная торообразными элементами, объединенными в блоки и установленными вертикально 1. Недостатком данного устройства является невысокая водозахватная способность дренажа и незначительное гашение напора фильтрационного потока,что обуславливает высокое стояние уровня грунтовых вод на защищаемой территории. Известно также устройство, состоящее из гончарных, перфорированных бетонных или асбестоцементных труб,уложенных впритык друг к другу с продольным уклоном, параллельно подошве низового откоса плотины и обсыпанных обратным фильтром из гравийных материалов 2. Недостатком данного устройства является малая водохозяйственная способность дренажа, в результате чего значительная часть фильтрационного потока дреной не перехватывается, а проходит под ней в нижний бьеф, вызывая там подтопление и заболачивание территорий. Задачей, решаемой изобретением, является повышение водозахватной способности дренажа, а также дополнительное гашение напора фильтрационного потока, движущегося со стороны водохранилища на защищаемую территорию. Поставленная задача достигается в результате того, что дренаж земляных плотин на водопроницаемом основании, включающий водосборные трубы, уложенные впритык друг к другу на грунт основания с продольным уклоном, параллельно подошве низового откоса и обсыпанные обратным фильтром из песчаногравийных материалов снабжен маловодопроницаемой завесой из глины или суглинка с оголовком, примыкающей к обратному фильтру, кроме того, между оголовком завесы и обратным фильтром уложен водонепроницаемый экран из синтетических материалов, заанкеренный в обратный фильтр и завесу. Устройство маловодопроницаемой завесы в комплексе с дренажом позволяет перекрыть большую часть водопроницаемого основания, вследствие чего значительная доля фильтрационного потока ранее проходившая транзитом в нижний бьеф, будет маловодопроницаемой завесой задерживаться и направляться к дренажу. Оставшаяся часть потока, которая обойдя завесу проходит в нижний бьеф, теряет при этом большую часть своего напора, вследствие чего не вызывает подтопления территории в нижнем бьефе. На фиг. 1 изображен предлагаемый дренаж, разрез. На фиг. 2 - его узел. Дренаж земляных плотин на водопроницаемом основании состоит из водосборных труб 1, уложенных впритык друг к другу на грунт основания плотины с продольным уклоном, параллельно подошве низового откоса плотины 2 и обсыпанные обратным фильтром 3 из песчано-гравийных материалов. К обратному фильтру 3 примыкает маловодопроницаемая завеса 4 из глины или суглинка с оголовком 5. Между оголовком 5 и обратным фильтром 3 уложен водонепроницаемый экран из синтетических материалов, имеющий верхнюю ветвь 6 с анкером 7 и нижнюю ветвь 8 с анкером 9. Для отвода профильтровавшейся воды из водосборных труб 1 в нижний бьеф перпендикулярно к ним с определенным шагом укладываются отводящие трубы 10. Водонепроницаемый экран из синтетических материалов устроен для предотвращения контактной фильтрации между обратным фильтром 3 и оголовком 5 завесы 4. Предлагаемое устройство работает следующим образом часть воды, профильтровавшись через земляную плотину 2, поступает к обратному фильтру 3, другая часть воды, которая проходит в основании плотины 2, направляется маловодопроницаемой завесой 4 также к обратному фильтру 5, и далее вся вода поступает в водосборные трубы 1, откуда в последующем отводится в нижний бьеф по отводящим трубам 10. Предлагаемое устройство ниже дрены 1 маловодопроницаемой завесы 4 позволяет большую часть фильтрационного потока идущего под дреной направить в дрену 1 (по опытным данным расход фильтрационного потока, проходящего в нижний бьеф, уменьшается в 3-4 раза). Кроме того, устройство завесы 4 обеспечивает также гашение значительной части напора фильтрационного потока, вследствие чего исчезает нависание грунтовых вод над дреной 1 и уровни грунтовых вод на защищаемой территории понижаются, что позволяет избежать заболачивания и подтопление территории. Таким образом, предлагаемое устройство позволяет решить поставленную задачу. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
