Дымарь

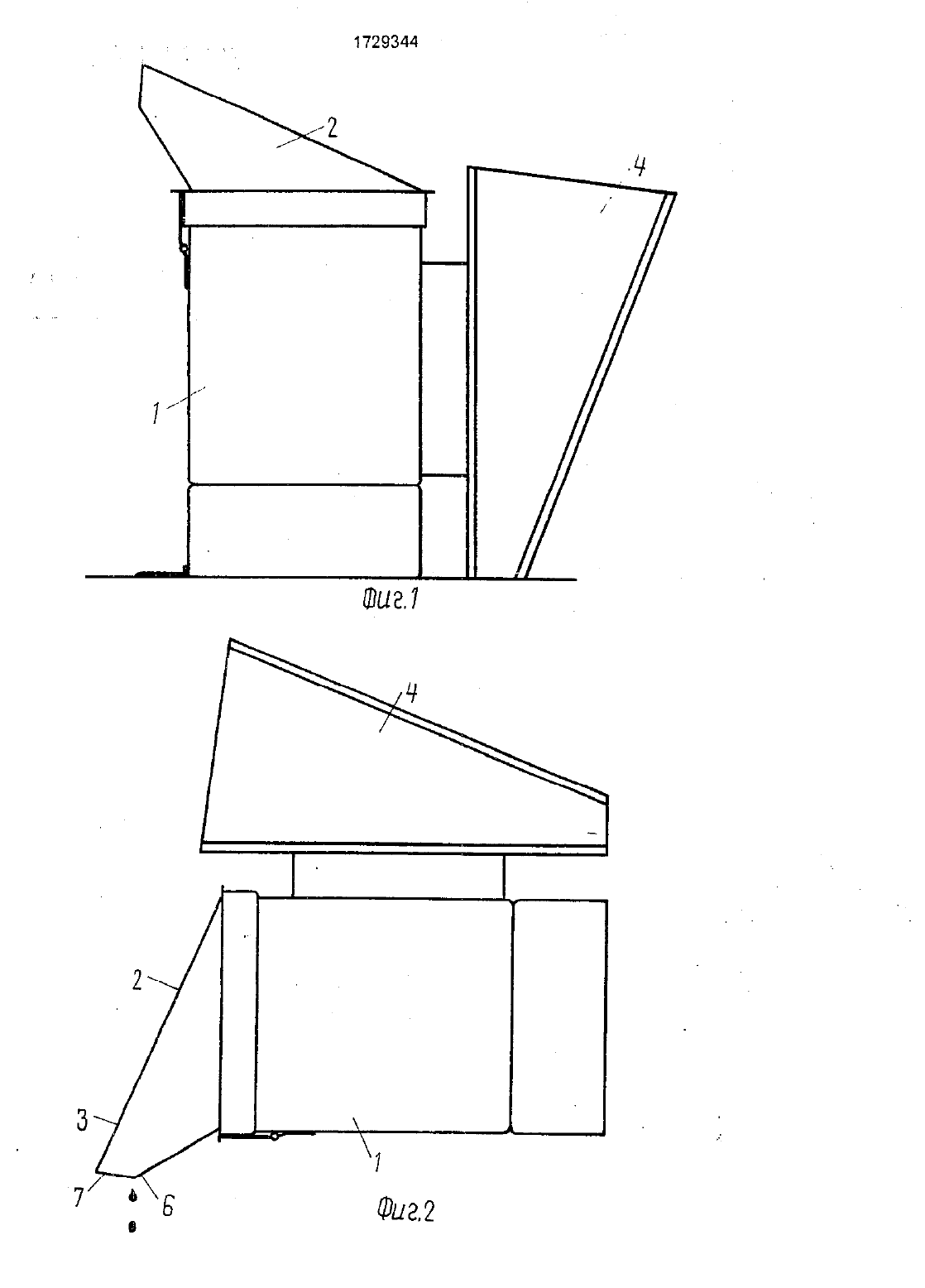

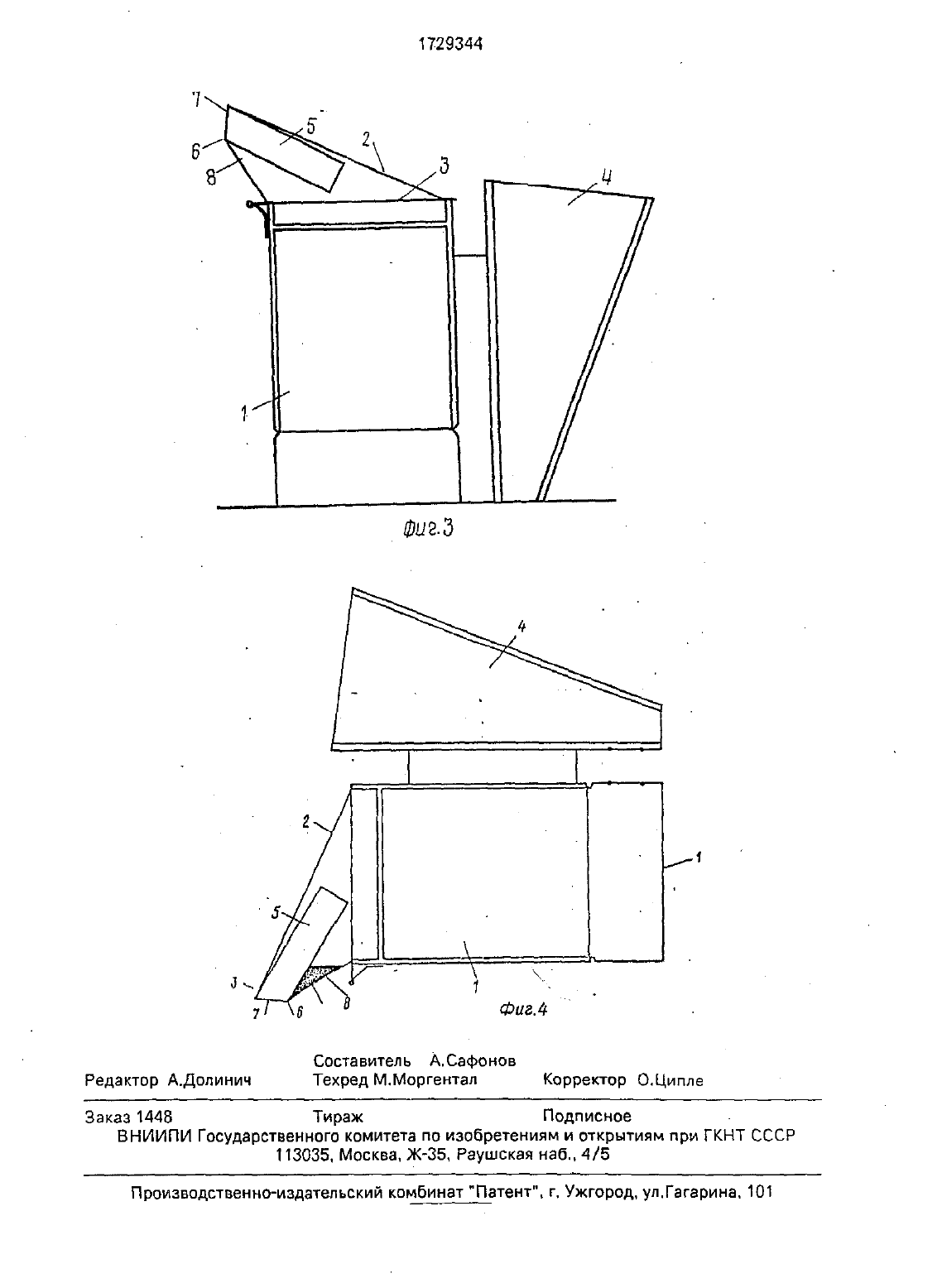

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР 7(56) Авторское свидетельство СССР М 9777. кл. А 01 К 55/0031928.Изобретение относится к сельскому хозяйству, в частности коборУдованию для ПЧЭЛОВОДСТВЗ.Цель изобретения повышение качества работы дымаря за счет предотвращения засорения меда.На фиг. 1 изображена схема дымаряпрототипа. вид сбоку на фиг. 2 то же. рабочее положение на фиг. З т схема дымаря с газоходом на фиг. 4 то же. рабочее положение.Дымарь включает камеру 1 сгорания с крышкой 2, сопло 3 и меха 4. при этом дымарь снабжен размещенным на крышке 2 вдоль сопла 3 цилиндрическим газоходом 5. который своим наружным концом 6 соединен С выходом 7 сопла 3. Под газоходом образуется камера 8 сбора конденсата.Дымарь работает следующим образом.Разжигают топливо в дымаре и наклоняют дымарь к улью, при этом выделяемые спчеловодства. Цель изобретения повышение качества работы дымаря путем предотвращения засорения меда. Дымарь содержит камеру 1 сгорания с крышкой 2,соплом 3 и мехами 4. а также цилиндрический газокод 5. При работе дымаря в наклонНОМ ПОЛОЖВНИИ выделяемые С ДЫМОМ частички дегтя конденсируются. стекают вниз и накапливаются в зазоре между цилиндрическим газоходом 5 и крышкой 2. что предотвращает попадания ДЕГТЯ наружу. а значит и в мед, 4 ил.ДЫМОМ ЧЭСТИЧКИ ДВГТЯ, конденсируясь на ВНУТОЕННВЙ ПОБВОХНОСТИ крышки 2. СТВКЗЮТ вниз и накапливаются в зазоре (камере) между цилиндрическим газоходом 5 и крышкой 2.После окончания работы деготь из дымаря удаляют и цикл повторяют.Дымарь, включающий камеру сгорания с крышкой в виде сопла и меха. о т л и ч а ющ и Й с я тем. что. с целью повышения качества работы дымаря за счет предотвращения засорения меда, дымарь снабжен размещенным продольно во внутренней полости крышки цилиндрическим газоходом,Соединенным своим наружным концом с выходом сопла. при этом газоход установлен во внутренней полости крышки с образованием под ним камеры сбора конденсата.Составитель А.Сафонов Редактор Адопинич Техред Мморгентал Корректор О.ЦиплеЗаказ 1448 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ. Раушская наб 4/5
