Гибочное устройство

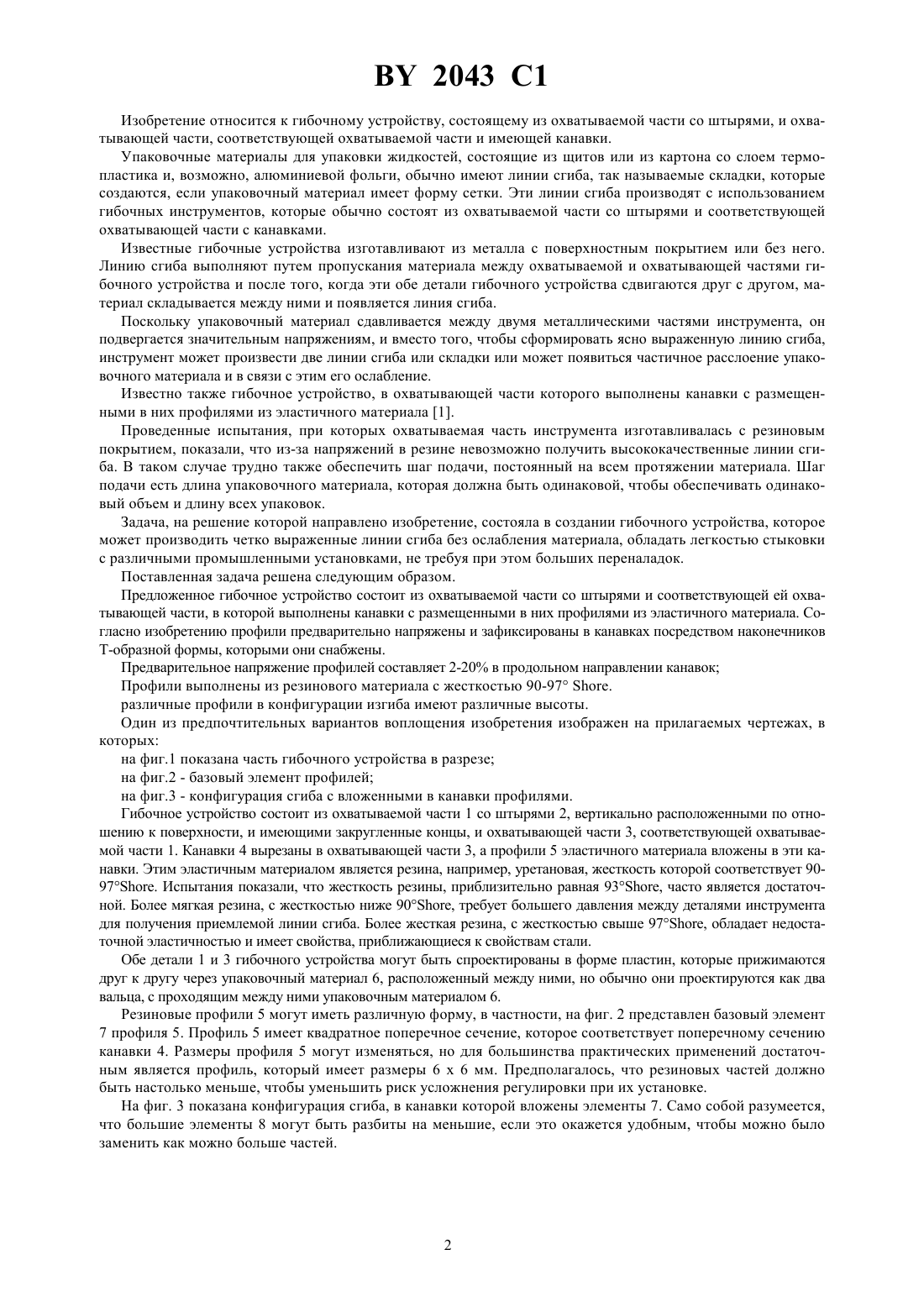

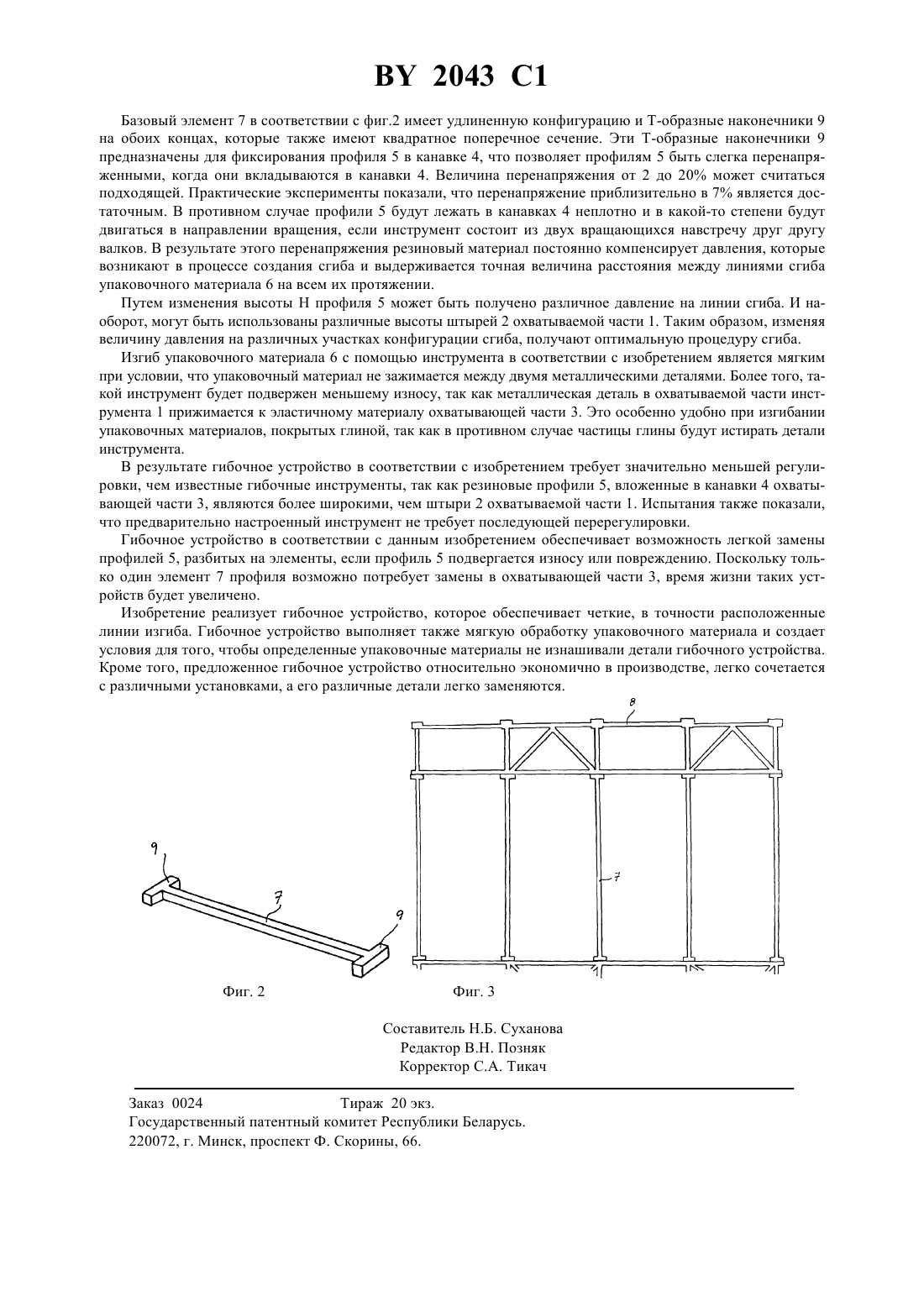

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Тетра Лаваль ХолдингзФенанс(73) Патентообладатель Тетра Лаваль ХолдингзФенанс(57) 1. Гибочное устройство, состоящее из охватываемой части со штырями и соответствующей ей охватывающей части, в которой выполнены канавки, в которых размещены профили из эластичного материала, отличающееся тем, что профили предварительно напряжены и зафиксированы в канавках посредством наконечников Т-образной формы, которыми они снабжены. 2. Устройство по п.1, отличающееся тем, что предварительное напряжение профилей составляет 2-20 в продольном направлении канавок. 3. Устройство по п.1, отличающееся тем, что профили выполнены из резинового материала с жесткостью 90-97. 4. Устройство по п.1, отличающееся тем, что различные профили и конфигурации изгиба имеют различные высоты. 2043 1 Изобретение относится к гибочному устройству, состоящему из охватываемой части со штырями, и охватывающей части, соответствующей охватываемой части и имеющей канавки. Упаковочные материалы для упаковки жидкостей, состоящие из щитов или из картона со слоем термопластика и, возможно, алюминиевой фольги, обычно имеют линии сгиба, так называемые складки, которые создаются, если упаковочный материал имеет форму сетки. Эти линии сгиба производят с использованием гибочных инструментов, которые обычно состоят из охватываемой части со штырями и соответствующей охватывающей части с канавками. Известные гибочные устройства изготавливают из металла с поверхностным покрытием или без него. Линию сгиба выполняют путем пропускания материала между охватываемой и охватывающей частями гибочного устройства и после того, когда эти обе детали гибочного устройства сдвигаются друг с другом, материал складывается между ними и появляется линия сгиба. Поскольку упаковочный материал сдавливается между двумя металлическими частями инструмента, он подвергается значительным напряжениям, и вместо того, чтобы сформировать ясно выраженную линию сгиба,инструмент может произвести две линии сгиба или складки или может появиться частичное расслоение упаковочного материала и в связи с этим его ослабление. Известно также гибочное устройство, в охватывающей части которого выполнены канавки с размещенными в них профилями из эластичного материала 1. Проведенные испытания, при которых охватываемая часть инструмента изготавливалась с резиновым покрытием, показали, что из-за напряжений в резине невозможно получить высококачественные линии сгиба. В таком случае трудно также обеспечить шаг подачи, постоянный на всем протяжении материала. Шаг подачи есть длина упаковочного материала, которая должна быть одинаковой, чтобы обеспечивать одинаковый объем и длину всех упаковок. Задача, на решение которой направлено изобретение, состояла в создании гибочного устройства, которое может производить четко выраженные линии сгиба без ослабления материала, обладать легкостью стыковки с различными промышленными установками, не требуя при этом больших переналадок. Поставленная задача решена следующим образом. Предложенное гибочное устройство состоит из охватываемой части со штырями и соответствующей ей охватывающей части, в которой выполнены канавки с размещенными в них профилями из эластичного материала. Согласно изобретению профили предварительно напряжены и зафиксированы в канавках посредством наконечников Т-образной формы, которыми они снабжены. Предварительное напряжение профилей составляет 2-20 в продольном направлении канавок Профили выполнены из резинового материала с жесткостью 90-97 . различные профили в конфигурации изгиба имеют различные высоты. Один из предпочтительных вариантов воплощения изобретения изображен на прилагаемых чертежах, в которых на фиг.1 показана часть гибочного устройства в разрезе на фиг.2 - базовый элемент профилей на фиг.3 - конфигурация сгиба с вложенными в канавки профилями. Гибочное устройство состоит из охватываемой части 1 со штырями 2, вертикально расположенными по отношению к поверхности, и имеющими закругленные концы, и охватывающей части 3, соответствующей охватываемой части 1. Канавки 4 вырезаны в охватывающей части 3, а профили 5 эластичного материала вложены в эти канавки. Этим эластичным материалом является резина, например, уретановая, жесткость которой соответствует 9097. Испытания показали, что жесткость резины, приблизительно равная 93, часто является достаточной. Более мягкая резина, с жесткостью ниже 90, требует большего давления между деталями инструмента для получения приемлемой линии сгиба. Более жесткая резина, с жесткостью свыше 97, обладает недостаточной эластичностью и имеет свойства, приближающиеся к свойствам стали. Обе детали 1 и 3 гибочного устройства могут быть спроектированы в форме пластин, которые прижимаются друг к другу через упаковочный материал 6, расположенный между ними, но обычно они проектируются как два вальца, с проходящим между ними упаковочным материалом 6. Резиновые профили 5 могут иметь различную форму, в частности, на фиг. 2 представлен базовый элемент 7 профиля 5. Профиль 5 имеет квадратное поперечное сечение, которое соответствует поперечному сечению канавки 4. Размеры профиля 5 могут изменяться, но для большинства практических применений достаточным является профиль, который имеет размеры 6 х 6 мм. Предполагалось, что резиновых частей должно быть настолько меньше, чтобы уменьшить риск усложнения регулировки при их установке. На фиг. 3 показана конфигурация сгиба, в канавки которой вложены элементы 7. Само собой разумеется,что большие элементы 8 могут быть разбиты на меньшие, если это окажется удобным, чтобы можно было заменить как можно больше частей. 2043 1 Базовый элемент 7 в соответствии с фиг.2 имеет удлиненную конфигурацию и Т-образные наконечники 9 на обоих концах, которые также имеют квадратное поперечное сечение. Эти Т-образные наконечники 9 предназначены для фиксирования профиля 5 в канавке 4, что позволяет профилям 5 быть слегка перенапряженными, когда они вкладываются в канавки 4. Величина перенапряжения от 2 до 20 может считаться подходящей. Практические эксперименты показали, что перенапряжение приблизительно в 7 является достаточным. В противном случае профили 5 будут лежать в канавках 4 неплотно и в какой-то степени будут двигаться в направлении вращения, если инструмент состоит из двух вращающихся навстречу друг другу валков. В результате этого перенапряжения резиновый материал постоянно компенсирует давления, которые возникают в процессе создания сгиба и выдерживается точная величина расстояния между линиями сгиба упаковочного материала 6 на всем их протяжении. Путем изменения высотыпрофиля 5 может быть получено различное давление на линии сгиба. И наоборот, могут быть использованы различные высоты штырей 2 охватываемой части 1. Таким образом, изменяя величину давления на различных участках конфигурации сгиба, получают оптимальную процедуру сгиба. Изгиб упаковочного материала 6 с помощью инструмента в соответствии с изобретением является мягким при условии, что упаковочный материал не зажимается между двумя металлическими деталями. Более того, такой инструмент будет подвержен меньшему износу, так как металлическая деталь в охватываемой части инструмента 1 прижимается к эластичному материалу охватывающей части 3. Это особенно удобно при изгибании упаковочных материалов, покрытых глиной, так как в противном случае частицы глины будут истирать детали инструмента. В результате гибочное устройство в соответствии с изобретением требует значительно меньшей регулировки, чем известные гибочные инструменты, так как резиновые профили 5, вложенные в канавки 4 охватывающей части 3, являются более широкими, чем штыри 2 охватываемой части 1. Испытания также показали,что предварительно настроенный инструмент не требует последующей перерегулировки. Гибочное устройство в соответствии с данным изобретением обеспечивает возможность легкой замены профилей 5, разбитых на элементы, если профиль 5 подвергается износу или повреждению. Поскольку только один элемент 7 профиля возможно потребует замены в охватывающей части 3, время жизни таких устройств будет увеличено. Изобретение реализует гибочное устройство, которое обеспечивает четкие, в точности расположенные линии изгиба. Гибочное устройство выполняет также мягкую обработку упаковочного материала и создает условия для того, чтобы определенные упаковочные материалы не изнашивали детали гибочного устройства. Кроме того, предложенное гибочное устройство относительно экономично в производстве, легко сочетается с различными установками, а его различные детали легко заменяются. Заказ 0024 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
