Устройство для подогрева инфузионных и/или трансфузионных сред

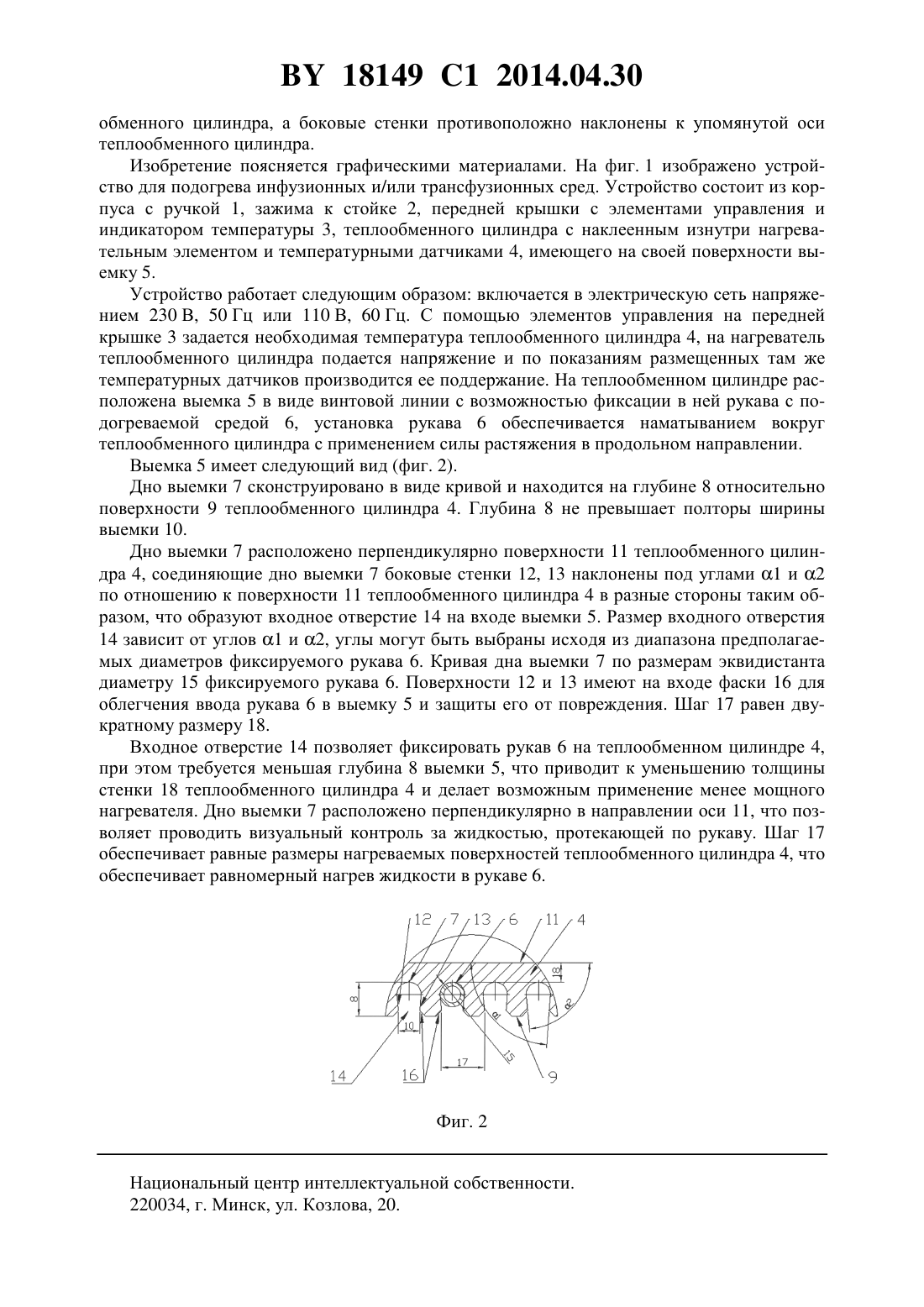

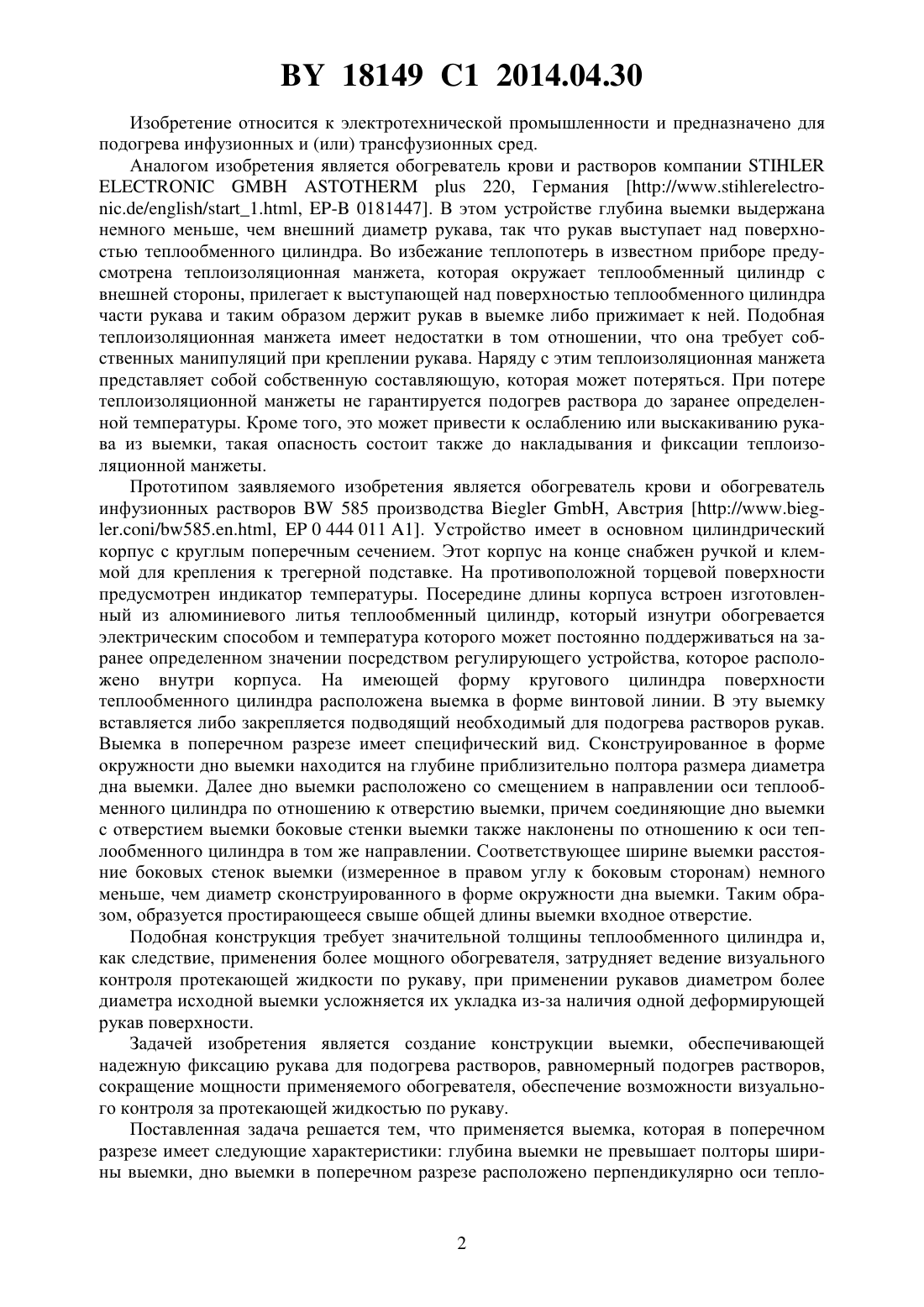

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДОГРЕВА ИНФУЗИОННЫХ И/ИЛИ ТРАНСФУЗИОННЫХ СРЕД(71) Заявители Шмык Сергей Дмитриевич Белоусов Эдуард Дмитриевич Ревяко Виктор Станиславович(72) Авторы Шмык Сергей Дмитриевич Белоусов Эдуард Дмитриевич Ревяко Виктор Станиславович(73) Патентообладатели Шмык Сергей Дмитриевич Белоусов Эдуард Дмитриевич Ревяко Виктор Станиславович(57) Устройство для подогрева инфузионных и/или трансфузионных сред, содержащее корпус с ручкой и теплообменным полым цилиндром, на внешней поверхности которого выполнена выемка в виде винтовой линии с возможностью фиксации в ней рукава с подогреваемой средой, переднюю крышку корпуса с индикатором температуры и элементами управления, а также зажим для крепления к подставке, отличающееся тем, что выемка выполнена таким образом, что в поперечном разрезе ее дно расположено перпендикулярно оси теплообменного цилиндра, а боковые стенки выполнены с фасками и противоположно наклонены соответственно под углами 1 и 2 к упомянутой оси с образованием входного отверстия выемки, размер которого определен величинами углов 1 и 2 исходя из диаметра фиксируемого рукава, причем шаг выемки равен двукратной толщине стенки теплообменного цилиндра от его внутренней поверхности до дна выемки, кривая профиля которого эквидистантна диаметру фиксируемого рукава. 18149 1 2014.04.30 Изобретение относится к электротехнической промышленности и предназначено для подогрева инфузионных и (или) трансфузионных сред. Аналогом изобретения является обогреватель крови и растворов компании 220, Германия ////1., - 0181447. В этом устройстве глубина выемки выдержана немного меньше, чем внешний диаметр рукава, так что рукав выступает над поверхностью теплообменного цилиндра. Во избежание теплопотерь в известном приборе предусмотрена теплоизоляционная манжета, которая окружает теплообменный цилиндр с внешней стороны, прилегает к выступающей над поверхностью теплообменного цилиндра части рукава и таким образом держит рукав в выемке либо прижимает к ней. Подобная теплоизоляционная манжета имеет недостатки в том отношении, что она требует собственных манипуляций при креплении рукава. Наряду с этим теплоизоляционная манжета представляет собой собственную составляющую, которая может потеряться. При потере теплоизоляционной манжеты не гарантируется подогрев раствора до заранее определенной температуры. Кроме того, это может привести к ослаблению или выскакиванию рукава из выемки, такая опасность состоит также до накладывания и фиксации теплоизоляционной манжеты. Прототипом заявляемого изобретения является обогреватель крови и обогреватель инфузионных растворов 585 производства, Австрия ///585,0 444 011 1. Устройство имеет в основном цилиндрический корпус с круглым поперечным сечением. Этот корпус на конце снабжен ручкой и клеммой для крепления к трегерной подставке. На противоположной торцевой поверхности предусмотрен индикатор температуры. Посередине длины корпуса встроен изготовленный из алюминиевого литья теплообменный цилиндр, который изнутри обогревается электрическим способом и температура которого может постоянно поддерживаться на заранее определенном значении посредством регулирующего устройства, которое расположено внутри корпуса. На имеющей форму кругового цилиндра поверхности теплообменного цилиндра расположена выемка в форме винтовой линии. В эту выемку вставляется либо закрепляется подводящий необходимый для подогрева растворов рукав. Выемка в поперечном разрезе имеет специфический вид. Сконструированное в форме окружности дно выемки находится на глубине приблизительно полтора размера диаметра дна выемки. Далее дно выемки расположено со смещением в направлении оси теплообменного цилиндра по отношению к отверстию выемки, причем соединяющие дно выемки с отверстием выемки боковые стенки выемки также наклонены по отношению к оси теплообменного цилиндра в том же направлении. Соответствующее ширине выемки расстояние боковых стенок выемки (измеренное в правом углу к боковым сторонам) немного меньше, чем диаметр сконструированного в форме окружности дна выемки. Таким образом, образуется простирающееся свыше общей длины выемки входное отверстие. Подобная конструкция требует значительной толщины теплообменного цилиндра и,как следствие, применения более мощного обогревателя, затрудняет ведение визуального контроля протекающей жидкости по рукаву, при применении рукавов диаметром более диаметра исходной выемки усложняется их укладка из-за наличия одной деформирующей рукав поверхности. Задачей изобретения является создание конструкции выемки, обеспечивающей надежную фиксацию рукава для подогрева растворов, равномерный подогрев растворов,сокращение мощности применяемого обогревателя, обеспечение возможности визуального контроля за протекающей жидкостью по рукаву. Поставленная задача решается тем, что применяется выемка, которая в поперечном разрезе имеет следующие характеристики глубина выемки не превышает полторы ширины выемки, дно выемки в поперечном разрезе расположено перпендикулярно оси тепло 2 18149 1 2014.04.30 обменного цилиндра, а боковые стенки противоположно наклонены к упомянутой оси теплообменного цилиндра. Изобретение поясняется графическими материалами. На фиг. 1 изображено устройство для подогрева инфузионных и/или трансфузионных сред. Устройство состоит из корпуса с ручкой 1, зажима к стойке 2, передней крышки с элементами управления и индикатором температуры 3, теплообменного цилиндра с наклеенным изнутри нагревательным элементом и температурными датчиками 4, имеющего на своей поверхности выемку 5. Устройство работает следующим образом включается в электрическую сеть напряжением 230 В, 50 Гц или 110 В, 60 Гц. С помощью элементов управления на передней крышке 3 задается необходимая температура теплообменного цилиндра 4, на нагреватель теплообменного цилиндра подается напряжение и по показаниям размещенных там же температурных датчиков производится ее поддержание. На теплообменном цилиндре расположена выемка 5 в виде винтовой линии с возможностью фиксации в ней рукава с подогреваемой средой 6, установка рукава 6 обеспечивается наматыванием вокруг теплообменного цилиндра с применением силы растяжения в продольном направлении. Выемка 5 имеет следующий вид (фиг. 2). Дно выемки 7 сконструировано в виде кривой и находится на глубине 8 относительно поверхности 9 теплообменного цилиндра 4. Глубина 8 не превышает полторы ширины выемки 10. Дно выемки 7 расположено перпендикулярно поверхности 11 теплообменного цилиндра 4, соединяющие дно выемки 7 боковые стенки 12, 13 наклонены под углами 1 и 2 по отношению к поверхности 11 теплообменного цилиндра 4 в разные стороны таким образом, что образуют входное отверстие 14 на входе выемки 5. Размер входного отверстия 14 зависит от углов 1 и 2, углы могут быть выбраны исходя из диапазона предполагаемых диаметров фиксируемого рукава 6. Кривая дна выемки 7 по размерам эквидистанта диаметру 15 фиксируемого рукава 6. Поверхности 12 и 13 имеют на входе фаски 16 для облегчения ввода рукава 6 в выемку 5 и защиты его от повреждения. Шаг 17 равен двукратному размеру 18. Входное отверстие 14 позволяет фиксировать рукав 6 на теплообменном цилиндре 4,при этом требуется меньшая глубина 8 выемки 5, что приводит к уменьшению толщины стенки 18 теплообменного цилиндра 4 и делает возможным применение менее мощного нагревателя. Дно выемки 7 расположено перпендикулярно в направлении оси 11, что позволяет проводить визуальный контроль за жидкостью, протекающей по рукаву. Шаг 17 обеспечивает равные размеры нагреваемых поверхностей теплообменного цилиндра 4, что обеспечивает равномерный нагрев жидкости в рукаве 6. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
