Способ восстановления вертикального положения сооружения, имеющего значительную высоту
Текст

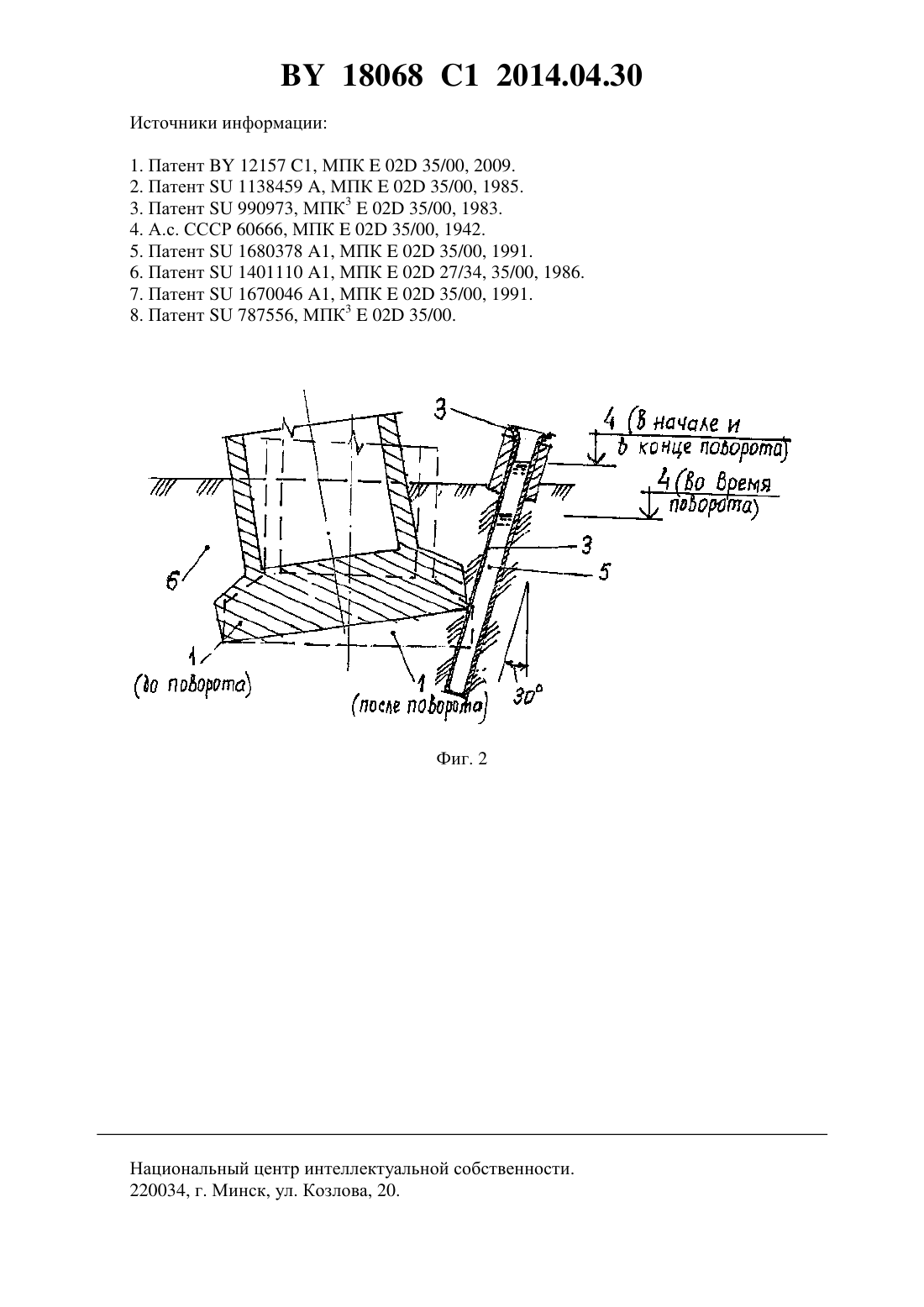

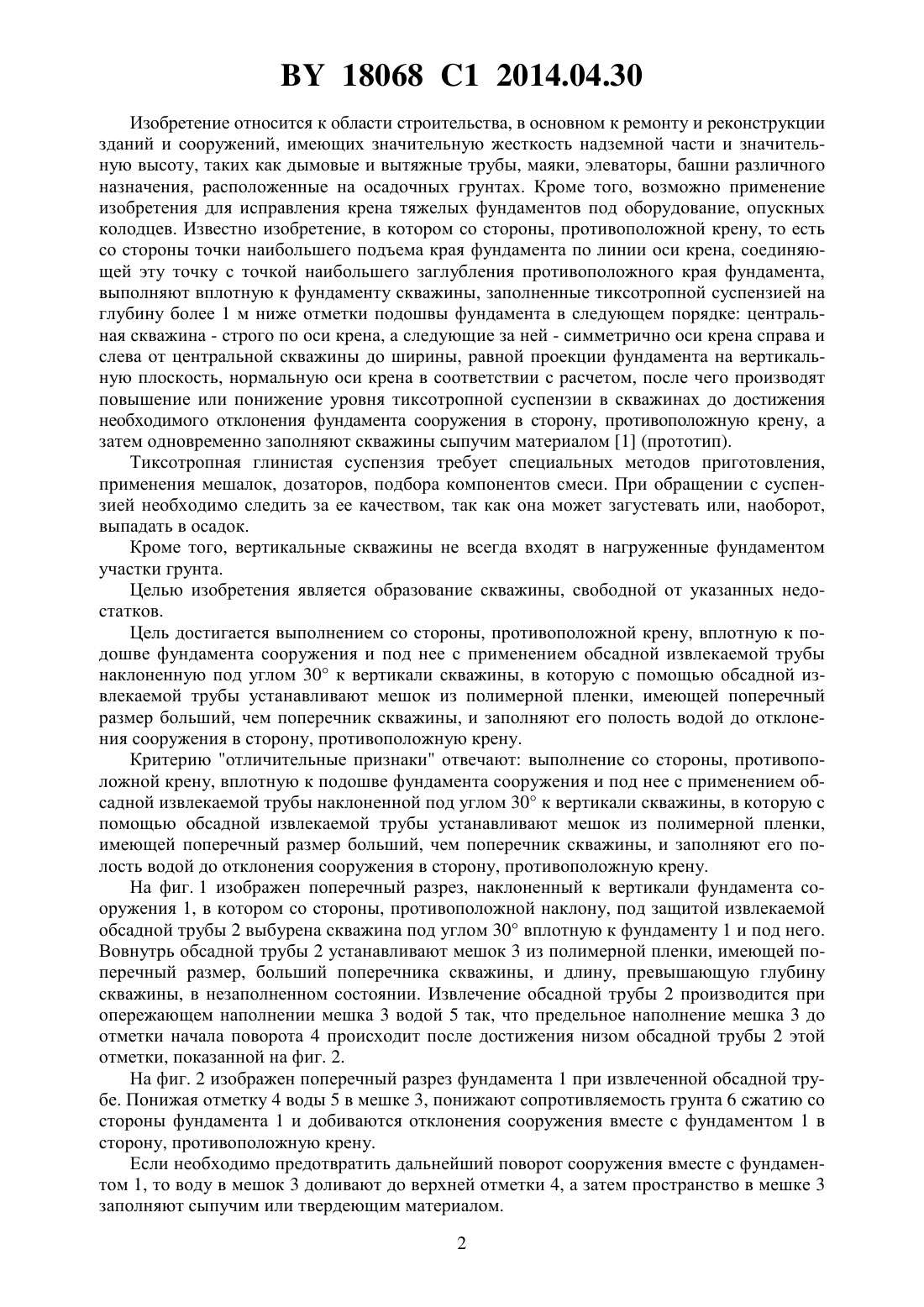

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ВОССТАНОВЛЕНИЯ ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ СООРУЖЕНИЯ, ИМЕЮЩЕГО ЗНАЧИТЕЛЬНУЮ ВЫСОТУ(71) Заявитель Научно-исследовательское и проектное республиканское унитарное предприятие БЕЛТЭИ(72) Автор Хасеневич Леонид Сулейманович(73) Патентообладатель Научно-исследовательское и проектное республиканское унитарное предприятие БЕЛТЭИ(57) Способ восстановления вертикального положения сооружения, имеющего значительную высоту, при котором со стороны, противоположной крену, вплотную к подошве фундамента сооружения и под нее выполняют с применением обсадной извлекаемой трубы наклоненную под углом 30 к вертикали скважину, в которую с помощью обсадной извлекаемой трубы устанавливают мешок из полимерной пленки, имеющий поперечный размер больший, чем поперечник скважины, и заполняют его полость водой до отклонения сооружения в сторону, противоположную крену. 18068 1 2014.04.30 Изобретение относится к области строительства, в основном к ремонту и реконструкции зданий и сооружений, имеющих значительную жесткость надземной части и значительную высоту, таких как дымовые и вытяжные трубы, маяки, элеваторы, башни различного назначения, расположенные на осадочных грунтах. Кроме того, возможно применение изобретения для исправления крена тяжелых фундаментов под оборудование, опускных колодцев. Известно изобретение, в котором со стороны, противоположной крену, то есть со стороны точки наибольшего подъема края фундамента по линии оси крена, соединяющей эту точку с точкой наибольшего заглубления противоположного края фундамента,выполняют вплотную к фундаменту скважины, заполненные тиксотропной суспензией на глубину более 1 м ниже отметки подошвы фундамента в следующем порядке центральная скважина - строго по оси крена, а следующие за ней - симметрично оси крена справа и слева от центральной скважины до ширины, равной проекции фундамента на вертикальную плоскость, нормальную оси крена в соответствии с расчетом, после чего производят повышение или понижение уровня тиксотропной суспензии в скважинах до достижения необходимого отклонения фундамента сооружения в сторону, противоположную крену, а затем одновременно заполняют скважины сыпучим материалом 1 (прототип). Тиксотропная глинистая суспензия требует специальных методов приготовления,применения мешалок, дозаторов, подбора компонентов смеси. При обращении с суспензией необходимо следить за ее качеством, так как она может загустевать или, наоборот,выпадать в осадок. Кроме того, вертикальные скважины не всегда входят в нагруженные фундаментом участки грунта. Целью изобретения является образование скважины, свободной от указанных недостатков. Цель достигается выполнением со стороны, противоположной крену, вплотную к подошве фундамента сооружения и под нее с применением обсадной извлекаемой трубы наклоненную под углом 30 к вертикали скважины, в которую с помощью обсадной извлекаемой трубы устанавливают мешок из полимерной пленки, имеющей поперечный размер больший, чем поперечник скважины, и заполняют его полость водой до отклонения сооружения в сторону, противоположную крену. Критерию отличительные признаки отвечают выполнение со стороны, противоположной крену, вплотную к подошве фундамента сооружения и под нее с применением обсадной извлекаемой трубы наклоненной под углом 30 к вертикали скважины, в которую с помощью обсадной извлекаемой трубы устанавливают мешок из полимерной пленки,имеющей поперечный размер больший, чем поперечник скважины, и заполняют его полость водой до отклонения сооружения в сторону, противоположную крену. На фиг. 1 изображен поперечный разрез, наклоненный к вертикали фундамента сооружения 1, в котором со стороны, противоположной наклону, под защитой извлекаемой обсадной трубы 2 выбурена скважина под углом 30 вплотную к фундаменту 1 и под него. Вовнутрь обсадной трубы 2 устанавливают мешок 3 из полимерной пленки, имеющей поперечный размер, больший поперечника скважины, и длину, превышающую глубину скважины, в незаполненном состоянии. Извлечение обсадной трубы 2 производится при опережающем наполнении мешка 3 водой 5 так, что предельное наполнение мешка 3 до отметки начала поворота 4 происходит после достижения низом обсадной трубы 2 этой отметки, показанной на фиг. 2. На фиг. 2 изображен поперечный разрез фундамента 1 при извлеченной обсадной трубе. Понижая отметку 4 воды 5 в мешке 3, понижают сопротивляемость грунта 6 сжатию со стороны фундамента 1 и добиваются отклонения сооружения вместе с фундаментом 1 в сторону, противоположную крену. Если необходимо предотвратить дальнейший поворот сооружения вместе с фундаментом 1, то воду в мешок 3 доливают до верхней отметки 4, а затем пространство в мешке 3 заполняют сыпучим или твердеющим материалом. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: E02D 35/00
Метки: значительную, вертикального, сооружения, положения, способ, имеющего, высоту, восстановления
