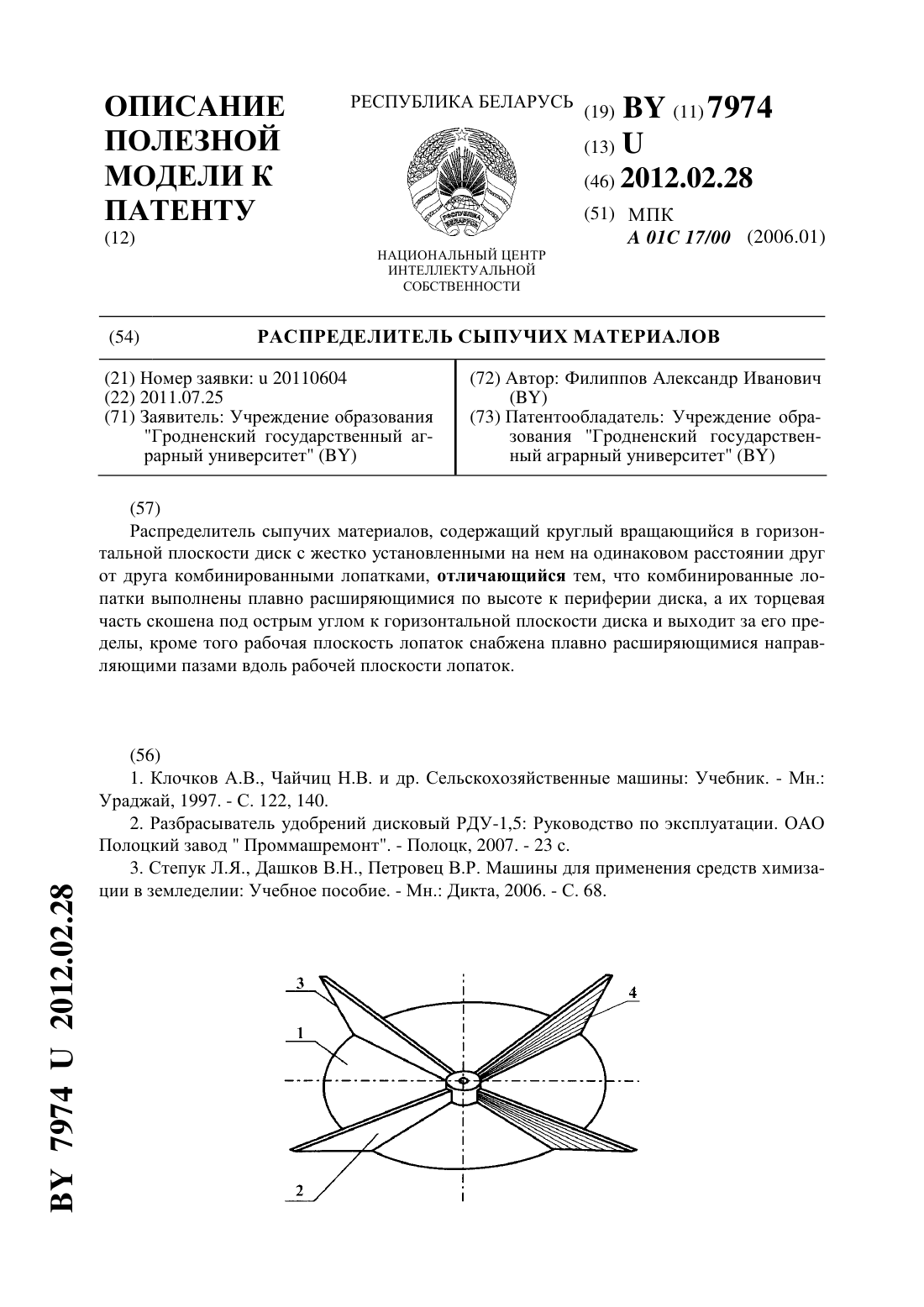

Распределитель сыпучих материалов

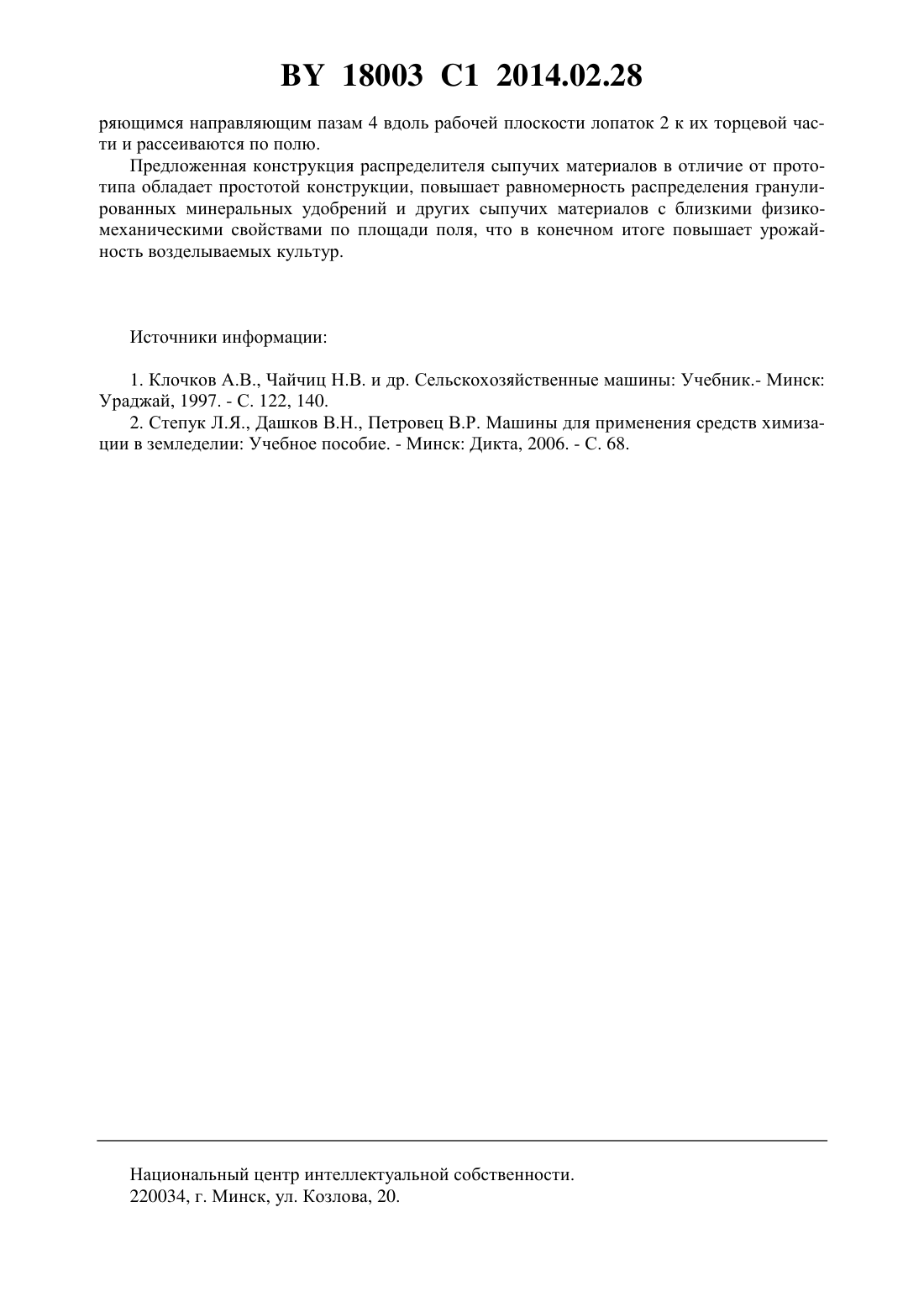

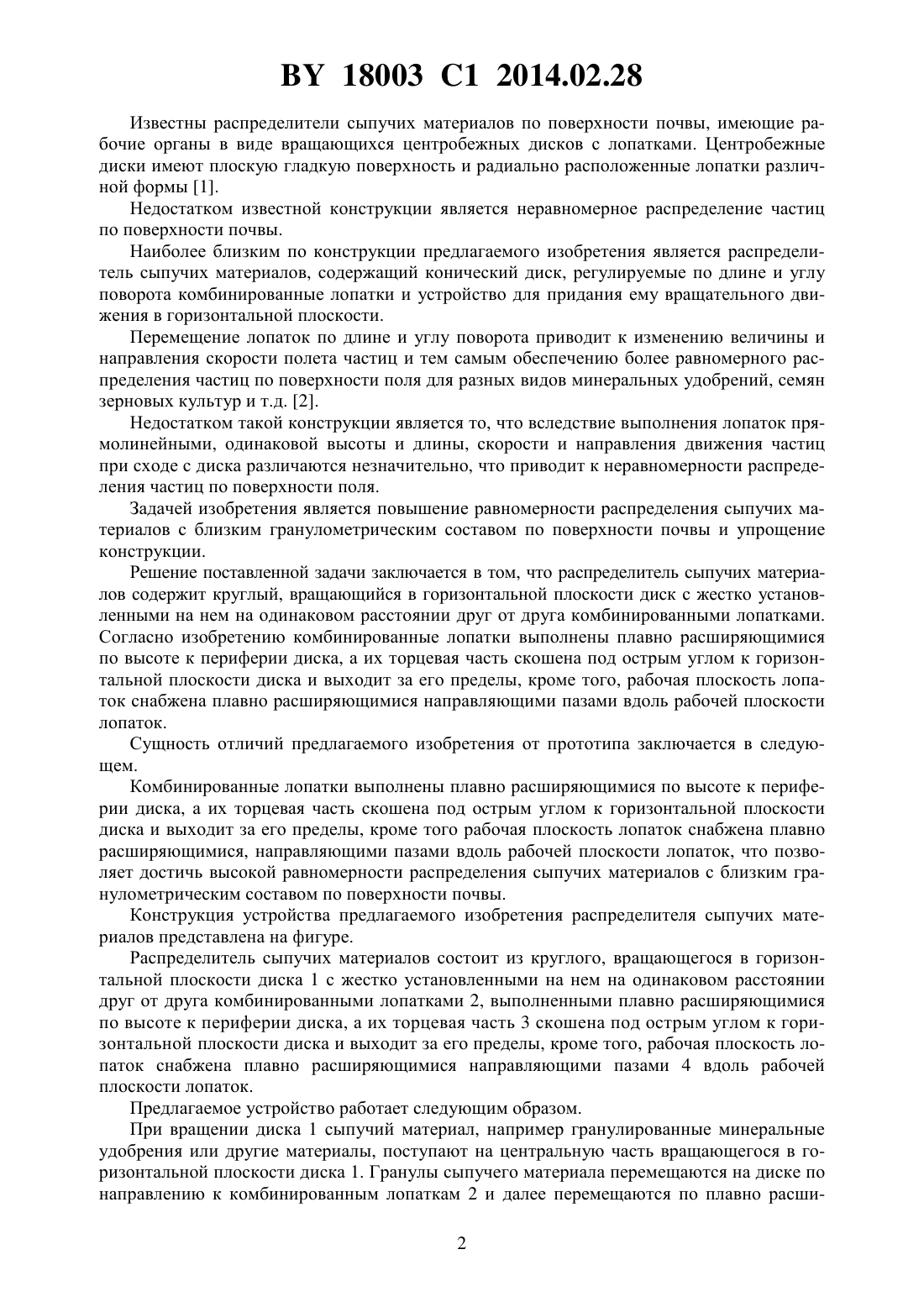

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Филиппов Александр Иванович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(56) СТЕПУК Л.Я. и др. Машины для применения средств химизации в земледелии. - Минск Дикта, 2006. - С. 67, 68. КЛОЧКОВ А.В. и др. Сельскохозяйственные машины. - Минск Ураджай,1997. - С. 122, 140.378165, 1973.2009627 1, 1994.2118878 1, 1998.2134947 1, 1999.2020787 1, 1994.1618316 1, 1991.(57) Распределитель сыпучих материалов, содержащий круглый, вращающийся в горизонтальной плоскости диск с жестко установленными на нем на одинаковом расстоянии друг от друга комбинированными лопатками, отличающийся тем, что комбинированные лопатки выполнены плавно расширяющимися по высоте к периферии диска, а их торцевая часть скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы, кроме того, рабочая плоскость лопаток снабжена плавно расширяющимися направляющими пазами вдоль рабочей плоскости лопаток. Изобретение относится к технике распределения сыпучих материалов и может быть использовано для распределения гранулированных минеральных удобрений, семян зерновых культур, трав и подобных материалов по поверхности почвы. 18003 1 2014.02.28 Известны распределители сыпучих материалов по поверхности почвы, имеющие рабочие органы в виде вращающихся центробежных дисков с лопатками. Центробежные диски имеют плоскую гладкую поверхность и радиально расположенные лопатки различной формы 1. Недостатком известной конструкции является неравномерное распределение частиц по поверхности почвы. Наиболее близким по конструкции предлагаемого изобретения является распределитель сыпучих материалов, содержащий конический диск, регулируемые по длине и углу поворота комбинированные лопатки и устройство для придания ему вращательного движения в горизонтальной плоскости. Перемещение лопаток по длине и углу поворота приводит к изменению величины и направления скорости полета частиц и тем самым обеспечению более равномерного распределения частиц по поверхности поля для разных видов минеральных удобрений, семян зерновых культур и т.д. 2. Недостатком такой конструкции является то, что вследствие выполнения лопаток прямолинейными, одинаковой высоты и длины, скорости и направления движения частиц при сходе с диска различаются незначительно, что приводит к неравномерности распределения частиц по поверхности поля. Задачей изобретения является повышение равномерности распределения сыпучих материалов с близким гранулометрическим составом по поверхности почвы и упрощение конструкции. Решение поставленной задачи заключается в том, что распределитель сыпучих материалов содержит круглый, вращающийся в горизонтальной плоскости диск с жестко установленными на нем на одинаковом расстоянии друг от друга комбинированными лопатками. Согласно изобретению комбинированные лопатки выполнены плавно расширяющимися по высоте к периферии диска, а их торцевая часть скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы, кроме того, рабочая плоскость лопаток снабжена плавно расширяющимися направляющими пазами вдоль рабочей плоскости лопаток. Сущность отличий предлагаемого изобретения от прототипа заключается в следующем. Комбинированные лопатки выполнены плавно расширяющимися по высоте к периферии диска, а их торцевая часть скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы, кроме того рабочая плоскость лопаток снабжена плавно расширяющимися, направляющими пазами вдоль рабочей плоскости лопаток, что позволяет достичь высокой равномерности распределения сыпучих материалов с близким гранулометрическим составом по поверхности почвы. Конструкция устройства предлагаемого изобретения распределителя сыпучих материалов представлена на фигуре. Распределитель сыпучих материалов состоит из круглого, вращающегося в горизонтальной плоскости диска 1 с жестко установленными на нем на одинаковом расстоянии друг от друга комбинированными лопатками 2, выполненными плавно расширяющимися по высоте к периферии диска, а их торцевая часть 3 скошена под острым углом к горизонтальной плоскости диска и выходит за его пределы, кроме того, рабочая плоскость лопаток снабжена плавно расширяющимися направляющими пазами 4 вдоль рабочей плоскости лопаток. Предлагаемое устройство работает следующим образом. При вращении диска 1 сыпучий материал, например гранулированные минеральные удобрения или другие материалы, поступают на центральную часть вращающегося в горизонтальной плоскости диска 1. Гранулы сыпучего материала перемещаются на диске по направлению к комбинированным лопаткам 2 и далее перемещаются по плавно расши 2 18003 1 2014.02.28 ряющимся направляющим пазам 4 вдоль рабочей плоскости лопаток 2 к их торцевой части и рассеиваются по полю. Предложенная конструкция распределителя сыпучих материалов в отличие от прототипа обладает простотой конструкции, повышает равномерность распределения гранулированных минеральных удобрений и других сыпучих материалов с близкими физикомеханическими свойствами по площади поля, что в конечном итоге повышает урожайность возделываемых культур. Источники информации 1. Клочков А.В., Чайчиц Н.В. и др. Сельскохозяйственные машины Учебник.- Минск Ураджай, 1997. - С. 122, 140. 2. Степук Л.Я., Дашков В.Н., Петровец В.Р. Машины для применения средств химизации в земледелии Учебное пособие. - Минск Дикта, 2006. - С. 68. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
