Плуг для каменистых почв

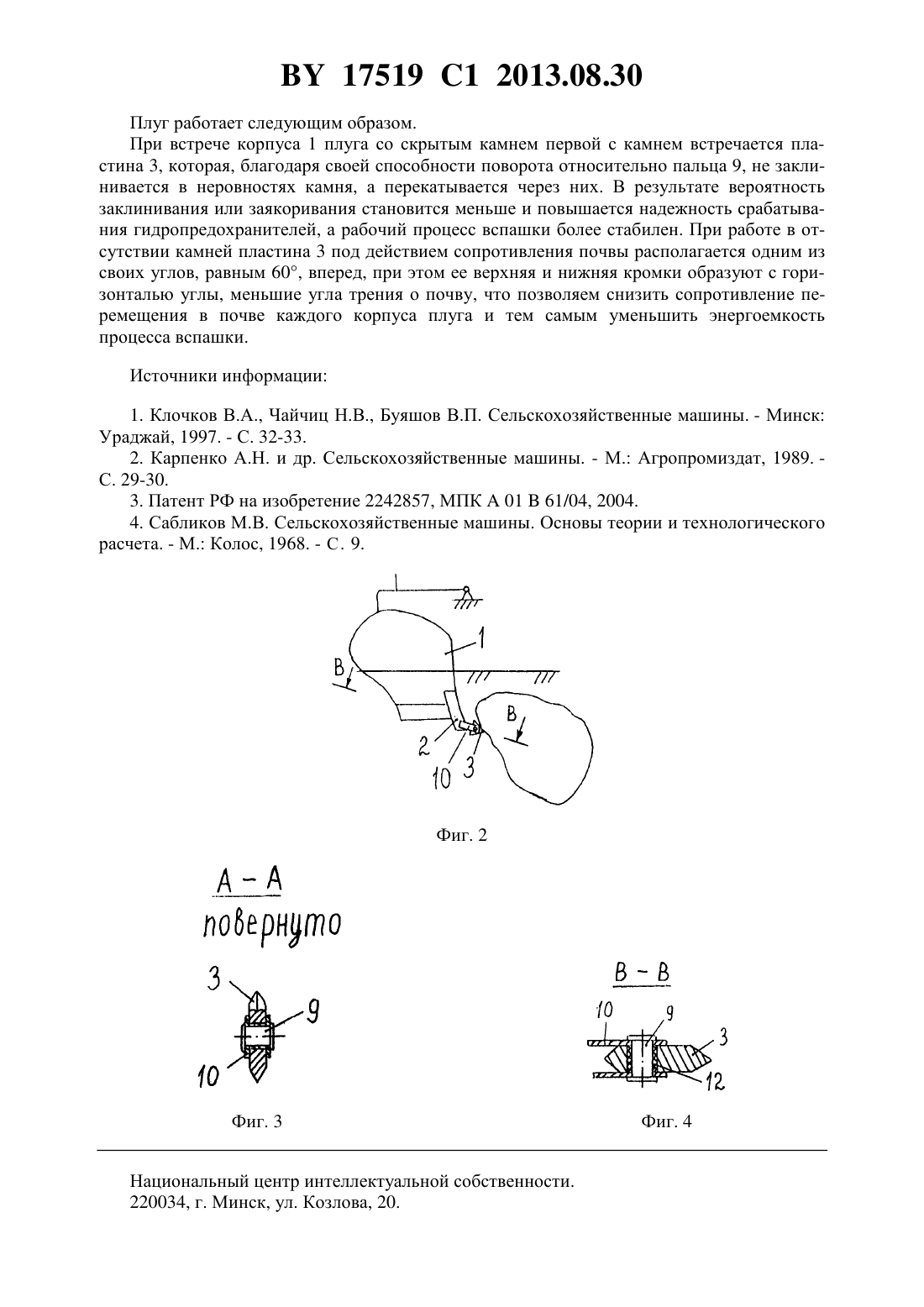

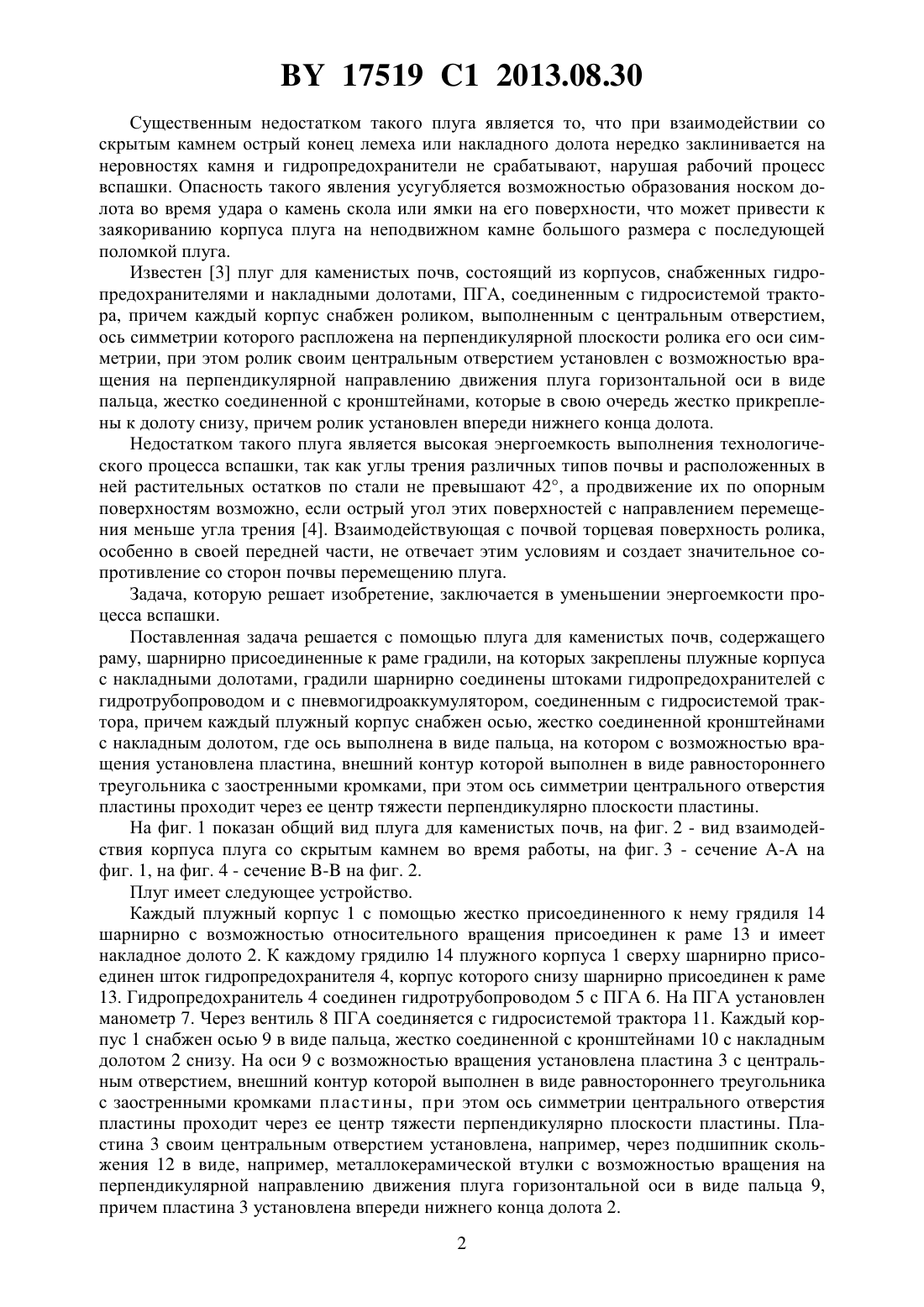

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛУГ ДЛЯ КАМЕНИСТЫХ ПОЧВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Агейчик Валерий Александрович Левченко Олег Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг для каменистых почв, содержащий раму, шарнирно присоединенные к раме грядили, на которых закреплены плужные корпуса с накладными долотами, грядили шарнирно соединены штоками гидропредохранителей с гидротрубопроводом и с пневмогидроаккумулятором, соединенным с гидросистемой трактора, причем каждый плужный корпус снабжен осью, жестко соединенной кронштейнами с накладным долотом, отличающийся тем, что ось выполнена в виде пальца, на котором с возможностью вращения установлена пластина, внешний контур которой выполнен в виде равностороннего треугольника с заостренными кромками, при этом ось симметрии центрального отверстия пластины проходит через ее центр тяжести перпендикулярно плоскости пластины. Фиг. 1 Изобретение относится к сельскохозяйственным машинам и может быть использовано при создании новых плугов для каменистых почв. Известен плуг для каменистых почв 1, 2, включающий в себя корпуса с гидропредохранителями, взаимодействующие с пневмогидроаккумулятором (ПГА), соединенным с гидросистемой трактора. 17519 1 2013.08.30 Существенным недостатком такого плуга является то, что при взаимодействии со скрытым камнем острый конец лемеха или накладного долота нередко заклинивается на неровностях камня и гидропредохранители не срабатывают, нарушая рабочий процесс вспашки. Опасность такого явления усугубляется возможностью образования носком долота во время удара о камень скола или ямки на его поверхности, что может привести к заякориванию корпуса плуга на неподвижном камне большого размера с последующей поломкой плуга. Известен 3 плуг для каменистых почв, состоящий из корпусов, снабженных гидропредохранителями и накладными долотами, ПГА, соединенным с гидросистемой трактора, причем каждый корпус снабжен роликом, выполненным с центральным отверстием,ось симметрии которого распложена на перпендикулярной плоскости ролика его оси симметрии, при этом ролик своим центральным отверстием установлен с возможностью вращения на перпендикулярной направлению движения плуга горизонтальной оси в виде пальца, жестко соединенной с кронштейнами, которые в свою очередь жестко прикреплены к долоту снизу, причем ролик установлен впереди нижнего конца долота. Недостатком такого плуга является высокая энергоемкость выполнения технологического процесса вспашки, так как углы трения различных типов почвы и расположенных в ней растительных остатков по стали не превышают 42, а продвижение их по опорным поверхностям возможно, если острый угол этих поверхностей с направлением перемещения меньше угла трения 4. Взаимодействующая с почвой торцевая поверхность ролика,особенно в своей передней части, не отвечает этим условиям и создает значительное сопротивление со сторон почвы перемещению плуга. Задача, которую решает изобретение, заключается в уменьшении энергоемкости процесса вспашки. Поставленная задача решается с помощью плуга для каменистых почв, содержащего раму, шарнирно присоединенные к раме градили, на которых закреплены плужные корпуса с накладными долотами, градили шарнирно соединены штоками гидропредохранителей с гидротрубопроводом и с пневмогидроаккумулятором, соединенным с гидросистемой трактора, причем каждый плужный корпус снабжен осью, жестко соединенной кронштейнами с накладным долотом, где ось выполнена в виде пальца, на котором с возможностью вращения установлена пластина, внешний контур которой выполнен в виде равностороннего треугольника с заостренными кромками, при этом ось симметрии центрального отверстия пластины проходит через ее центр тяжести перпендикулярно плоскости пластины. На фиг. 1 показан общий вид плуга для каменистых почв, на фиг. 2 - вид взаимодействия корпуса плуга со скрытым камнем во время работы, на фиг. 3 - сечение - на фиг. 1, на фиг. 4 - сечение - на фиг. 2. Плуг имеет следующее устройство. Каждый плужный корпус 1 с помощью жестко присоединенного к нему грядиля 14 шарнирно с возможностью относительного вращения присоединен к раме 13 и имеет накладное долото 2. К каждому грядилю 14 плужного корпуса 1 сверху шарнирно присоединен шток гидропредохранителя 4, корпус которого снизу шарнирно присоединен к раме 13. Гидропредохранитель 4 соединен гидротрубопроводом 5 с ПГА 6. На ПГА установлен манометр 7. Через вентиль 8 ПГА соединяется с гидросистемой трактора 11. Каждый корпус 1 снабжен осью 9 в виде пальца, жестко соединенной с кронштейнами 10 с накладным долотом 2 снизу. На оси 9 с возможностью вращения установлена пластина 3 с центральным отверстием, внешний контур которой выполнен в виде равностороннего треугольника с заостренными кромками пластины, при этом ось симметрии центрального отверстия пластины проходит через ее центр тяжести перпендикулярно плоскости пластины. Пластина 3 своим центральным отверстием установлена, например, через подшипник скольжения 12 в виде, например, металлокерамической втулки с возможностью вращения на перпендикулярной направлению движения плуга горизонтальной оси в виде пальца 9,причем пластина 3 установлена впереди нижнего конца долота 2. 2 17519 1 2013.08.30 Плуг работает следующим образом. При встрече корпуса 1 плуга со скрытым камнем первой с камнем встречается пластина 3, которая, благодаря своей способности поворота относительно пальца 9, не заклинивается в неровностях камня, а перекатывается через них. В результате вероятность заклинивания или заякоривания становится меньше и повышается надежность срабатывания гидропредохранителей, а рабочий процесс вспашки более стабилен. При работе в отсутствии камней пластина 3 под действием сопротивления почвы располагается одним из своих углов, равным 60, вперед, при этом ее верхняя и нижняя кромки образуют с горизонталью углы, меньшие угла трения о почву, что позволяем снизить сопротивление перемещения в почве каждого корпуса плуга и тем самым уменьшить энергоемкость процесса вспашки. Источники информации 1. Клочков В.А., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины. - Минск Ураджай, 1997. - С. 32-33. 2. Карпенко А.Н. и др. Сельскохозяйственные машины. - М. Агропромиздат, 1989. С. 29-30. 3. Патент РФ на изобретение 2242857, МПК 0161/04, 2004. 4. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета. - М. Колос, 1968. - С. 9. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
