Устройство для сепарации почвы

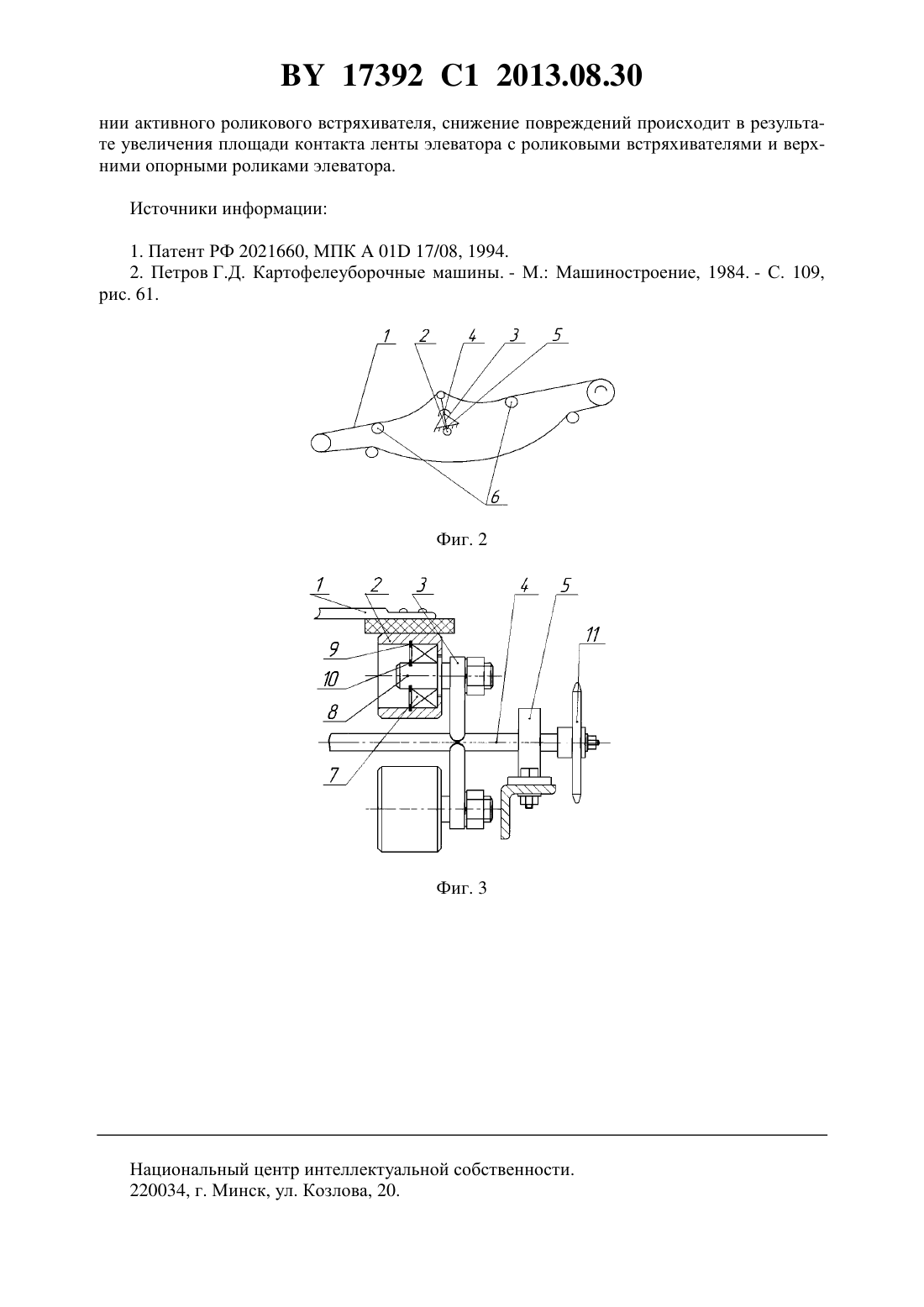

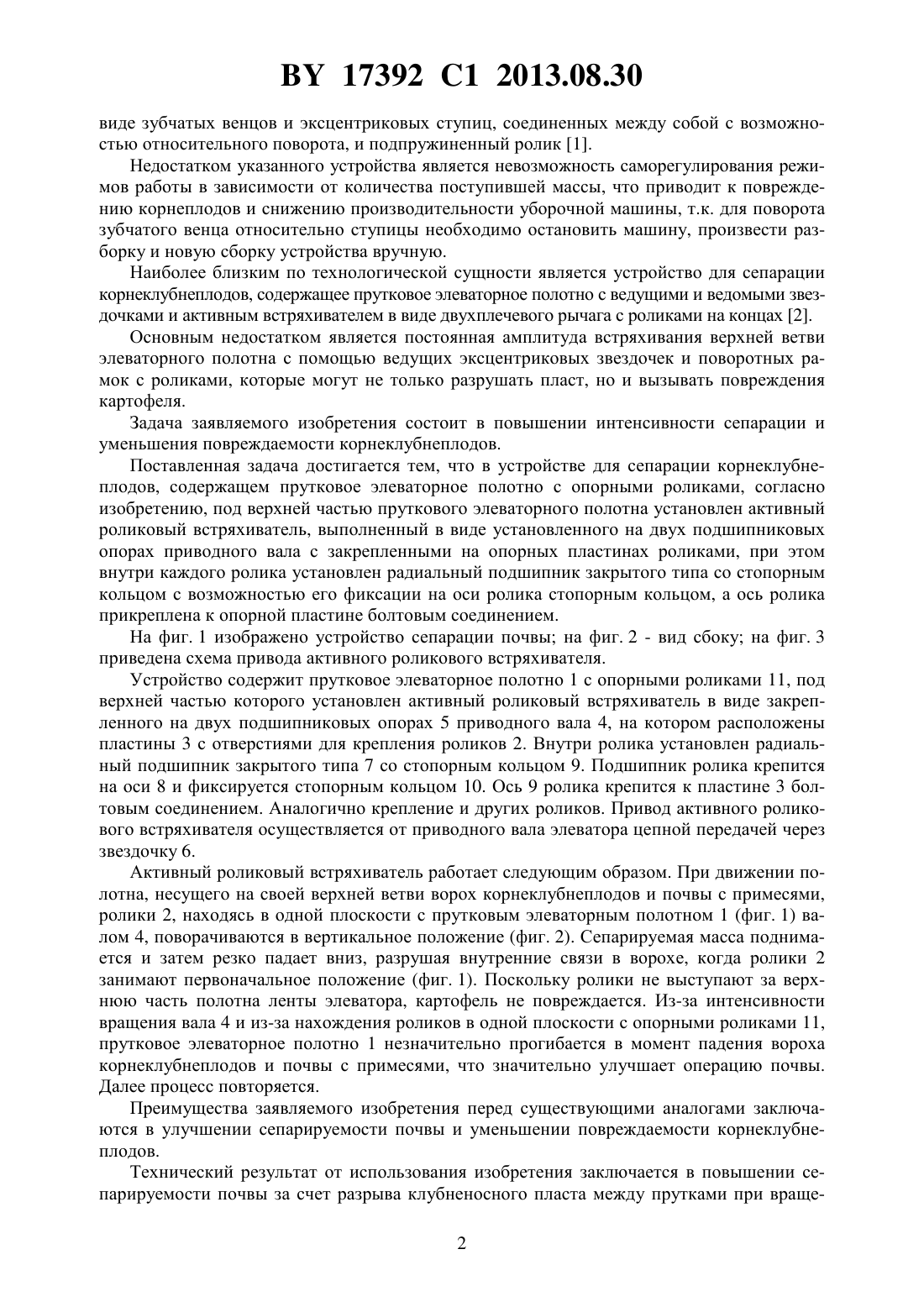

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СЕПАРАЦИИ ПОЧВЫ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Прищепов Михаил Александрович Вабищевич Антон Григорьевич Барановский Иван Андреевич Барановский Андрей Иосифович Ходосевич Валерий Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с опорными роликами, отличающееся тем, что под верхней частью пруткового элеваторного полотна установлен активный роликовый встряхиватель, выполненный в виде установленного на двух подшипниковых опорах приводного вала с закрепленными на опорных пластинах роликами, при этом внутри каждого ролика установлен радиальный подшипник закрытого типа со стопорным кольцом с возможностью его фиксации на оси ролика стопорным кольцом, а ось ролика прикреплена к опорной пластине болтовым соединением. Фиг. 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам копателей и комбайнов для отделения почвенных примесей от корнеклубнеплодов. Известно устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с эксцентрично установленными сборными ведущими звездочками в 17392 1 2013.08.30 виде зубчатых венцов и эксцентриковых ступиц, соединенных между собой с возможностью относительного поворота, и подпружиненный ролик 1. Недостатком указанного устройства является невозможность саморегулирования режимов работы в зависимости от количества поступившей массы, что приводит к повреждению корнеплодов и снижению производительности уборочной машины, т.к. для поворота зубчатого венца относительно ступицы необходимо остановить машину, произвести разборку и новую сборку устройства вручную. Наиболее близким по технологической сущности является устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с ведущими и ведомыми звездочками и активным встряхивателем в виде двухплечевого рычага с роликами на концах 2. Основным недостатком является постоянная амплитуда встряхивания верхней ветви элеваторного полотна с помощью ведущих эксцентриковых звездочек и поворотных рамок с роликами, которые могут не только разрушать пласт, но и вызывать повреждения картофеля. Задача заявляемого изобретения состоит в повышении интенсивности сепарации и уменьшения повреждаемости корнеклубнеплодов. Поставленная задача достигается тем, что в устройстве для сепарации корнеклубнеплодов, содержащем прутковое элеваторное полотно с опорными роликами, согласно изобретению, под верхней частью пруткового элеваторного полотна установлен активный роликовый встряхиватель, выполненный в виде установленного на двух подшипниковых опорах приводного вала с закрепленными на опорных пластинах роликами, при этом внутри каждого ролика установлен радиальный подшипник закрытого типа со стопорным кольцом с возможностью его фиксации на оси ролика стопорным кольцом, а ось ролика прикреплена к опорной пластине болтовым соединением. На фиг. 1 изображено устройство сепарации почвы на фиг. 2 - вид сбоку на фиг. 3 приведена схема привода активного роликового встряхивателя. Устройство содержит прутковое элеваторное полотно 1 с опорными роликами 11, под верхней частью которого установлен активный роликовый встряхиватель в виде закрепленного на двух подшипниковых опорах 5 приводного вала 4, на котором расположены пластины 3 с отверстиями для крепления роликов 2. Внутри ролика установлен радиальный подшипник закрытого типа 7 со стопорным кольцом 9. Подшипник ролика крепится на оси 8 и фиксируется стопорным кольцом 10. Ось 9 ролика крепится к пластине 3 болтовым соединением. Аналогично крепление и других роликов. Привод активного роликового встряхивателя осуществляется от приводного вала элеватора цепной передачей через звездочку 6. Активный роликовый встряхиватель работает следующим образом. При движении полотна, несущего на своей верхней ветви ворох корнеклубнеплодов и почвы с примесями,ролики 2, находясь в одной плоскости с прутковым элеваторным полотном 1 (фиг. 1) валом 4, поворачиваются в вертикальное положение (фиг. 2). Сепарируемая масса поднимается и затем резко падает вниз, разрушая внутренние связи в ворохе, когда ролики 2 занимают первоначальное положение (фиг. 1). Поскольку ролики не выступают за верхнюю часть полотна ленты элеватора, картофель не повреждается. Из-за интенсивности вращения вала 4 и из-за нахождения роликов в одной плоскости с опорными роликами 11,прутковое элеваторное полотно 1 незначительно прогибается в момент падения вороха корнеклубнеплодов и почвы с примесями, что значительно улучшает операцию почвы. Далее процесс повторяется. Преимущества заявляемого изобретения перед существующими аналогами заключаются в улучшении сепарируемости почвы и уменьшении повреждаемости корнеклубнеплодов. Технический результат от использования изобретения заключается в повышении сепарируемости почвы за счет разрыва клубненосного пласта между прутками при враще 2 17392 1 2013.08.30 нии активного роликового встряхивателя, снижение повреждений происходит в результате увеличения площади контакта ленты элеватора с роликовыми встряхивателями и верхними опорными роликами элеватора. Источники информации 1. Патент РФ 2021660, МПК 01 17/08, 1994. 2. Петров Г.Д. Картофелеуборочные машины. - М. Машиностроение, 1984. - С. 109,рис. 61. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
