Брандсбойт

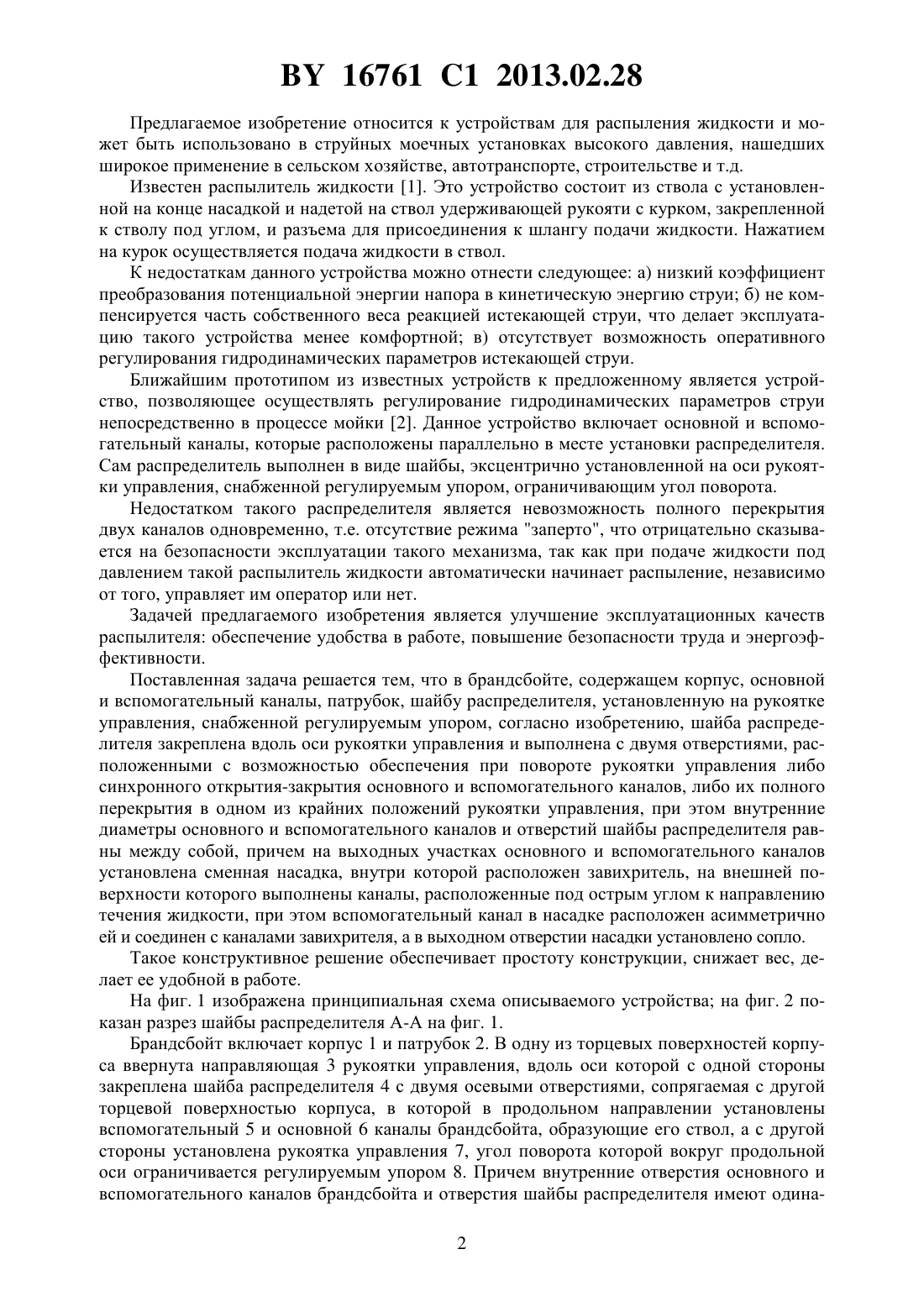

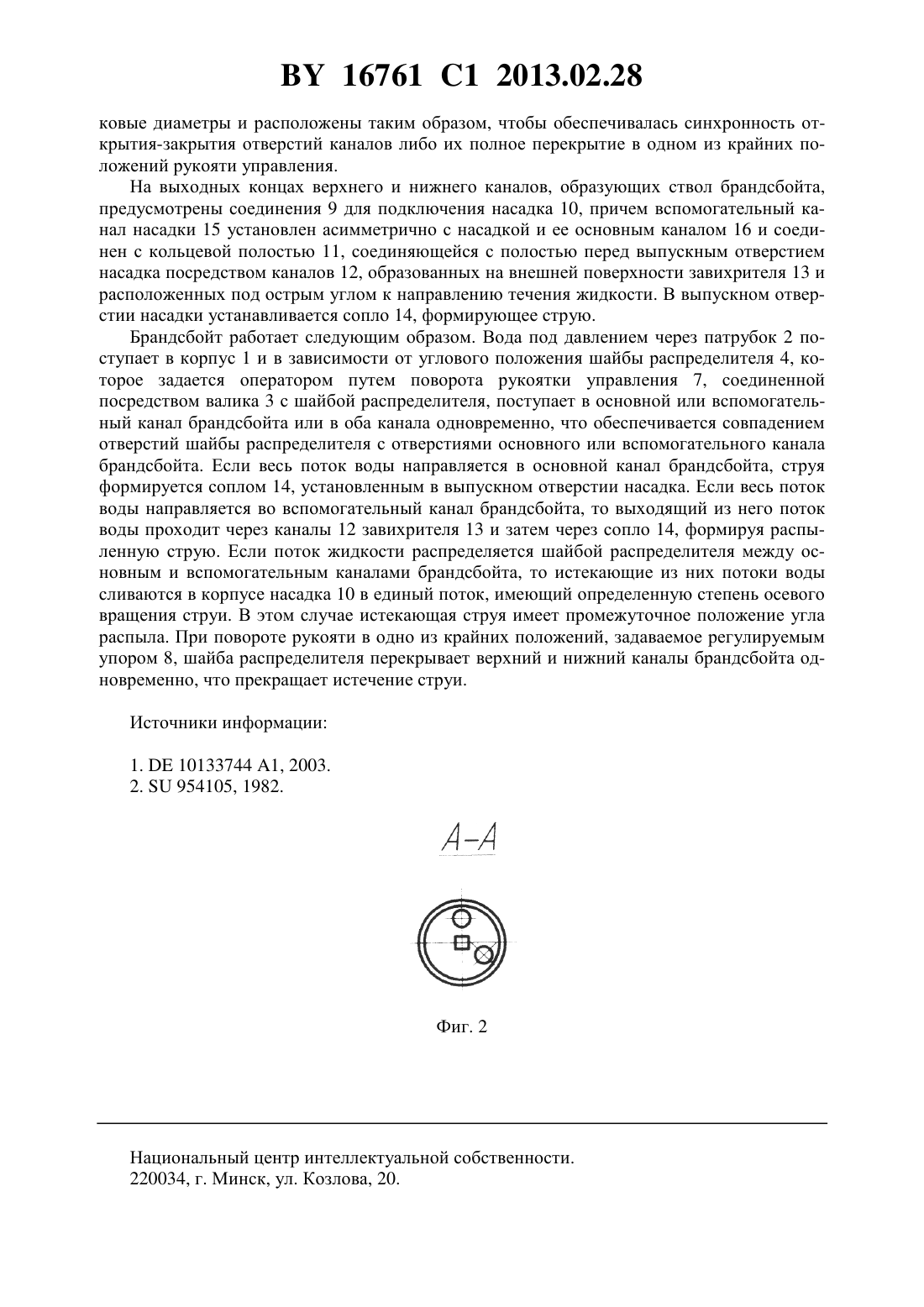

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Хилько Иван Иванович Соболь Дмитрий Павлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Брандсбойт, содержащий корпус, основной и вспомогательный каналы, патрубок,шайбу распределителя, установленную на рукоятке управления, снабженной регулируемым упором, отличающийся тем, что шайба распределителя закреплена вдоль оси рукоятки управления и выполнена с двумя отверстиями, расположенными с возможностью обеспечения при повороте рукоятки управления либо синхронного открытия-закрытия основного и вспомогательного каналов, либо их полного перекрытия в одном из крайних положений рукоятки управления, при этом внутренние диаметры основного и вспомогательного каналов и отверстий шайбы распределителя равны между собой, причем на выходных участках основного и вспомогательного каналов установлена сменная насадка,внутри которой расположен завихритель, на внешней поверхности которого выполнены каналы, расположенные под острым углом к направлению течения жидкости, при этом вспомогательный канал в насадке расположен ассиметрично ей и соединен с каналами завихрителя, а в выходном отверстии насадки установлено сопло. 16761 1 2013.02.28 Предлагаемое изобретение относится к устройствам для распыления жидкости и может быть использовано в струйных моечных установках высокого давления, нашедших широкое применение в сельском хозяйстве, автотранспорте, строительстве и т.д. Известен распылитель жидкости 1. Это устройство состоит из ствола с установленной на конце насадкой и надетой на ствол удерживающей рукояти с курком, закрепленной к стволу под углом, и разъема для присоединения к шлангу подачи жидкости. Нажатием на курок осуществляется подача жидкости в ствол. К недостаткам данного устройства можно отнести следующее а) низкий коэффициент преобразования потенциальной энергии напора в кинетическую энергию струи б) не компенсируется часть собственного веса реакцией истекающей струи, что делает эксплуатацию такого устройства менее комфортной в) отсутствует возможность оперативного регулирования гидродинамических параметров истекающей струи. Ближайшим прототипом из известных устройств к предложенному является устройство, позволяющее осуществлять регулирование гидродинамических параметров струи непосредственно в процессе мойки 2. Данное устройство включает основной и вспомогательный каналы, которые расположены параллельно в месте установки распределителя. Сам распределитель выполнен в виде шайбы, эксцентрично установленной на оси рукоятки управления, снабженной регулируемым упором, ограничивающим угол поворота. Недостатком такого распределителя является невозможность полного перекрытия двух каналов одновременно, т.е. отсутствие режима заперто, что отрицательно сказывается на безопасности эксплуатации такого механизма, так как при подаче жидкости под давлением такой распылитель жидкости автоматически начинает распыление, независимо от того, управляет им оператор или нет. Задачей предлагаемого изобретения является улучшение эксплуатационных качеств распылителя обеспечение удобства в работе, повышение безопасности труда и энергоэффективности. Поставленная задача решается тем, что в брандсбойте, содержащем корпус, основной и вспомогательный каналы, патрубок, шайбу распределителя, установленную на рукоятке управления, снабженной регулируемым упором, согласно изобретению, шайба распределителя закреплена вдоль оси рукоятки управления и выполнена с двумя отверстиями, расположенными с возможностью обеспечения при повороте рукоятки управления либо синхронного открытия-закрытия основного и вспомогательного каналов, либо их полного перекрытия в одном из крайних положений рукоятки управления, при этом внутренние диаметры основного и вспомогательного каналов и отверстий шайбы распределителя равны между собой, причем на выходных участках основного и вспомогательного каналов установлена сменная насадка, внутри которой расположен завихритель, на внешней поверхности которого выполнены каналы, расположенные под острым углом к направлению течения жидкости, при этом вспомогательный канал в насадке расположен асимметрично ей и соединен с каналами завихрителя, а в выходном отверстии насадки установлено сопло. Такое конструктивное решение обеспечивает простоту конструкции, снижает вес, делает ее удобной в работе. На фиг. 1 изображена принципиальная схема описываемого устройства на фиг. 2 показан разрез шайбы распределителя А-А на фиг. 1. Брандсбойт включает корпус 1 и патрубок 2. В одну из торцевых поверхностей корпуса ввернута направляющая 3 рукоятки управления, вдоль оси которой с одной стороны закреплена шайба распределителя 4 с двумя осевыми отверстиями, сопрягаемая с другой торцевой поверхностью корпуса, в которой в продольном направлении установлены вспомогательный 5 и основной 6 каналы брандсбойта, образующие его ствол, а с другой стороны установлена рукоятка управления 7, угол поворота которой вокруг продольной оси ограничивается регулируемым упором 8. Причем внутренние отверстия основного и вспомогательного каналов брандсбойта и отверстия шайбы распределителя имеют одина 2 16761 1 2013.02.28 ковые диаметры и расположены таким образом, чтобы обеспечивалась синхронность открытия-закрытия отверстий каналов либо их полное перекрытие в одном из крайних положений рукояти управления. На выходных концах верхнего и нижнего каналов, образующих ствол брандсбойта,предусмотрены соединения 9 для подключения насадка 10, причем вспомогательный канал насадки 15 установлен асимметрично с насадкой и ее основным каналом 16 и соединен с кольцевой полостью 11, соединяющейся с полостью перед выпускным отверстием насадка посредством каналов 12, образованных на внешней поверхности завихрителя 13 и расположенных под острым углом к направлению течения жидкости. В выпускном отверстии насадки устанавливается сопло 14, формирующее струю. Брандсбойт работает следующим образом. Вода под давлением через патрубок 2 поступает в корпус 1 и в зависимости от углового положения шайбы распределителя 4, которое задается оператором путем поворота рукоятки управления 7, соединенной посредством валика 3 с шайбой распределителя, поступает в основной или вспомогательный канал брандсбойта или в оба канала одновременно, что обеспечивается совпадением отверстий шайбы распределителя с отверстиями основного или вспомогательного канала брандсбойта. Если весь поток воды направляется в основной канал брандсбойта, струя формируется соплом 14, установленным в выпускном отверстии насадка. Если весь поток воды направляется во вспомогательный канал брандсбойта, то выходящий из него поток воды проходит через каналы 12 завихрителя 13 и затем через сопло 14, формируя распыленную струю. Если поток жидкости распределяется шайбой распределителя между основным и вспомогательным каналами брандсбойта, то истекающие из них потоки воды сливаются в корпусе насадка 10 в единый поток, имеющий определенную степень осевого вращения струи. В этом случае истекающая струя имеет промежуточное положение угла распыла. При повороте рукояти в одно из крайних положений, задаваемое регулируемым упором 8, шайба распределителя перекрывает верхний и нижний каналы брандсбойта одновременно, что прекращает истечение струи. Источники информации 1.10133744 1, 2003. 2.954105, 1982. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
