Гидросистема самоходной машины

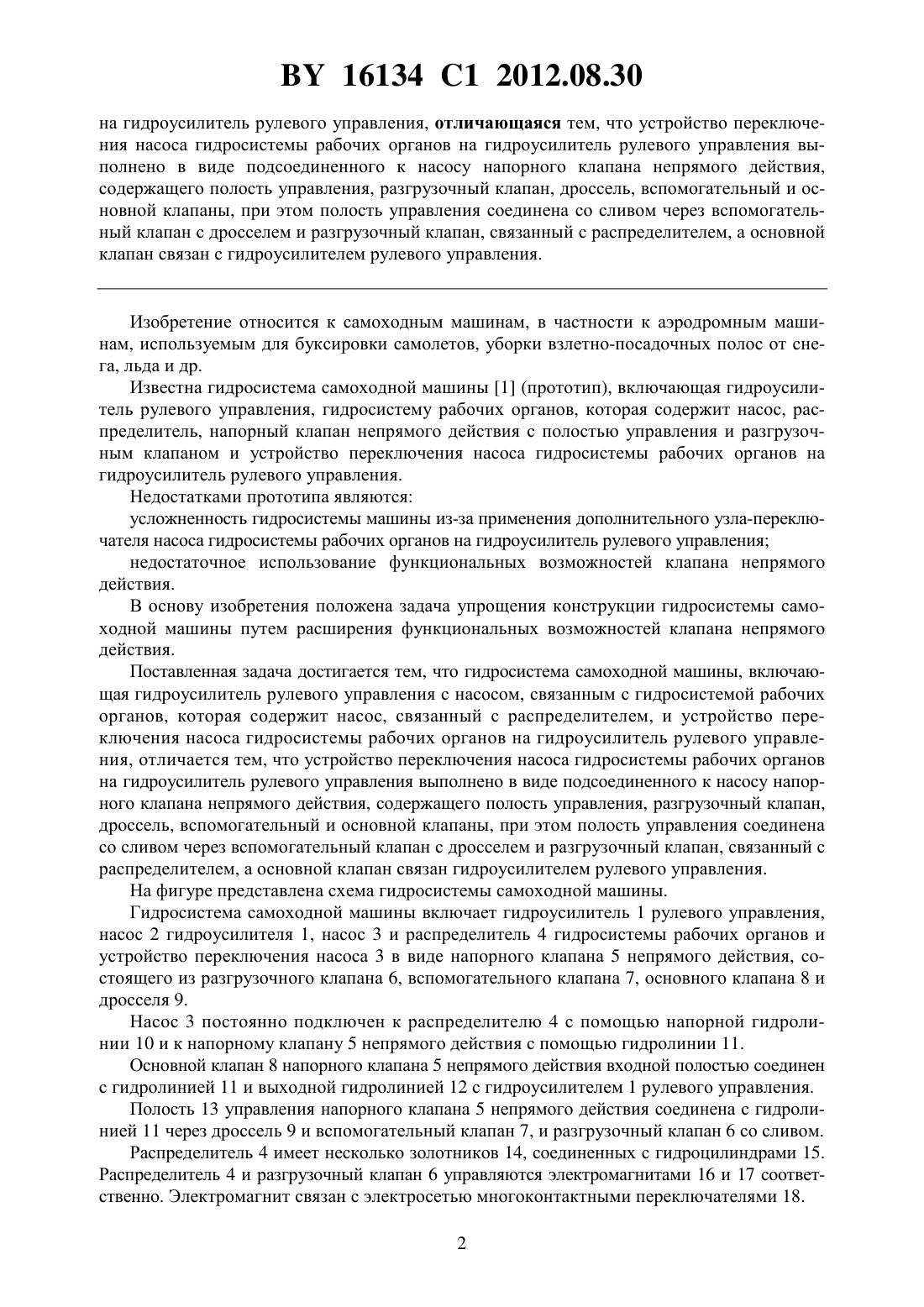

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(56) Машина аэродромная уборочная уни(22) 2010.03.09 версальная ДЭ-235. Техническое опи(43) 2011.10.30 сание и инструкция по эксплуатации(71) Заявители Белорусский национальный ДЭ-235.00.00.000 ТО. Минское научнотехнический университет Совместпроизводственное объединение Дорное закрытое акционерное общество маш, 1990. - С. 138-142. Полимертранс 7991 1, 2006.(72) Авторы Королькевич Виктор Алек 2044841 1, 1995. сандрович Королькевич Александр 2062374 1, 1996. Викторович Сафонов Андрей Ива 11951 , 2006. нович Жилевич Михаил Иванович 0072906 1, 1983. Жилянин Дмитрий Леонидович 2114272 , 1983.(73) Патентообладатели Белорусский национальный технический университет Совместное закрытое акционерное общество Полимертранс(57) Гидросистема самоходной машины, включающая гидроусилитель рулевого управления с насосом, связанным с гидросистемой рабочих органов, которая содержит насос, связанный с распределителем, и устройство переключения насоса гидросистемы рабочих органов 16134 1 2012.08.30 на гидроусилитель рулевого управления, отличающаяся тем, что устройство переключения насоса гидросистемы рабочих органов на гидроусилитель рулевого управления выполнено в виде подсоединенного к насосу напорного клапана непрямого действия,содержащего полость управления, разгрузочный клапан, дроссель, вспомогательный и основной клапаны, при этом полость управления соединена со сливом через вспомогательный клапан с дросселем и разгрузочный клапан, связанный с распределителем, а основной клапан связан с гидроусилителем рулевого управления. Изобретение относится к самоходным машинам, в частности к аэродромным машинам, используемым для буксировки самолетов, уборки взлетно-посадочных полос от снега, льда и др. Известна гидросистема самоходной машины 1 (прототип), включающая гидроусилитель рулевого управления, гидросистему рабочих органов, которая содержит насос, распределитель, напорный клапан непрямого действия с полостью управления и разгрузочным клапаном и устройство переключения насоса гидросистемы рабочих органов на гидроусилитель рулевого управления. Недостатками прототипа являются усложненность гидросистемы машины из-за применения дополнительного узла-переключателя насоса гидросистемы рабочих органов на гидроусилитель рулевого управления недостаточное использование функциональных возможностей клапана непрямого действия. В основу изобретения положена задача упрощения конструкции гидросистемы самоходной машины путем расширения функциональных возможностей клапана непрямого действия. Поставленная задача достигается тем, что гидросистема самоходной машины, включающая гидроусилитель рулевого управления с насосом, связанным с гидросистемой рабочих органов, которая содержит насос, связанный с распределителем, и устройство переключения насоса гидросистемы рабочих органов на гидроусилитель рулевого управления, отличается тем, что устройство переключения насоса гидросистемы рабочих органов на гидроусилитель рулевого управления выполнено в виде подсоединенного к насосу напорного клапана непрямого действия, содержащего полость управления, разгрузочный клапан,дроссель, вспомогательный и основной клапаны, при этом полость управления соединена со сливом через вспомогательный клапан с дросселем и разгрузочный клапан, связанный с распределителем, а основной клапан связан гидроусилителем рулевого управления. На фигуре представлена схема гидросистемы самоходной машины. Гидросистема самоходной машины включает гидроусилитель 1 рулевого управления,насос 2 гидроусилителя 1, насос 3 и распределитель 4 гидросистемы рабочих органов и устройство переключения насоса 3 в виде напорного клапана 5 непрямого действия, состоящего из разгрузочного клапана 6, вспомогательного клапана 7, основного клапана 8 и дросселя 9. Насос 3 постоянно подключен к распределителю 4 с помощью напорной гидролинии 10 и к напорному клапану 5 непрямого действия с помощью гидролинии 11. Основной клапан 8 напорного клапана 5 непрямого действия входной полостью соединен с гидролинией 11 и выходной гидролинией 12 с гидроусилителем 1 рулевого управления. Полость 13 управления напорного клапана 5 непрямого действия соединена с гидролинией 11 через дроссель 9 и вспомогательный клапан 7, и разгрузочный клапан 6 со сливом. Распределитель 4 имеет несколько золотников 14, соединенных с гидроцилиндрами 15. Распределитель 4 и разгрузочный клапан 6 управляются электромагнитами 16 и 17 соответственно. Электромагнит связан с электросетью многоконтактными переключателями 18. 2 16134 1 2012.08.30 Гидросистема работает следующим образом. Насос 2 подает жидкость в гидроусилитель 1 рулевого управления. Насос 3 подает жидкость к распределителю 4 и на напорный клапан 5 непрямого действия. При выключенном электромагните 17 (как показано на схеме) полость управления 13 соединена разгрузочным клапаном 6 со сливом и рабочая жидкость через основной клапан 8 с небольшим гидравлическим сопротивлением (в существующих конструкциях около 0,4 МПа) по гидролинии 12 поступает в гидроусилитель 1 рулевого управления. При этом при изменении рабочего давления в гидроусилителе 1 рулевого управления гидравлическое сопротивление основного клапана 8 остается постоянным (около 0,4 МПа). Расход жидкости через дроссель 9 составляет около 1 от расхода через основной клапан 8 (при рабочем давлении в системе). В распределитель 4 жидкость не поступает, т.к. его золотники находятся в нейтральном положении заперто. При изменении положения любого из переключателей 18 включаются электромагниты 16 и 17. Разгрузочный клапан 6 смещается вниз и обеспечивает закрытое положение. Полость 13 управления разобщается со сливом и основной клапан 8 закрывается. Электромагнит 16 смещает золотник 14 распределителя 4 в крайнее положение и открывает подачу рабочей жидкости от насоса 3 по гидролинии 10 в гидроцилиндр 15. При перегрузке насоса 3 по давлению срабатывает напорный клапан 5 непрямого действия, первым открывается вспомогательный клапан 7, сбрасывая небольшой (около 1 ) поток на слив,и при дальнейшем возрастании давления открывается основной клапан 8 и основной поток жидкости по гидролинии 12 подается на слив через гидроусилитель 1. При этом рабочее давление гидроусилителя (если оно не более давления настройки клапана) не сказывается на работе клапана 5 непрямого действия, а следовательно, на работе насоса 3. По сравнению с прототипом в предложенном устройстве удален распределитель, переключавший насос гидросистемы рабочих органов, а его функции выполняет напорный клапан непрямого действия, который может быть встроенным в распределитель, что упрощает конструкцию и управление машиной, улучшает компоновочные свойства и уменьшает вес и стоимость. Источники информации 1. Машина аэродромная уборочная универсальная ДЭ-235. Техническое описание и инструкция по эксплуатации ДЭ-2350000000. Министерство тяжелого машиностроения. Минск НПО Дормаш, 1990. - С. 138-142. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
