Устройство для очистки сортировального решета

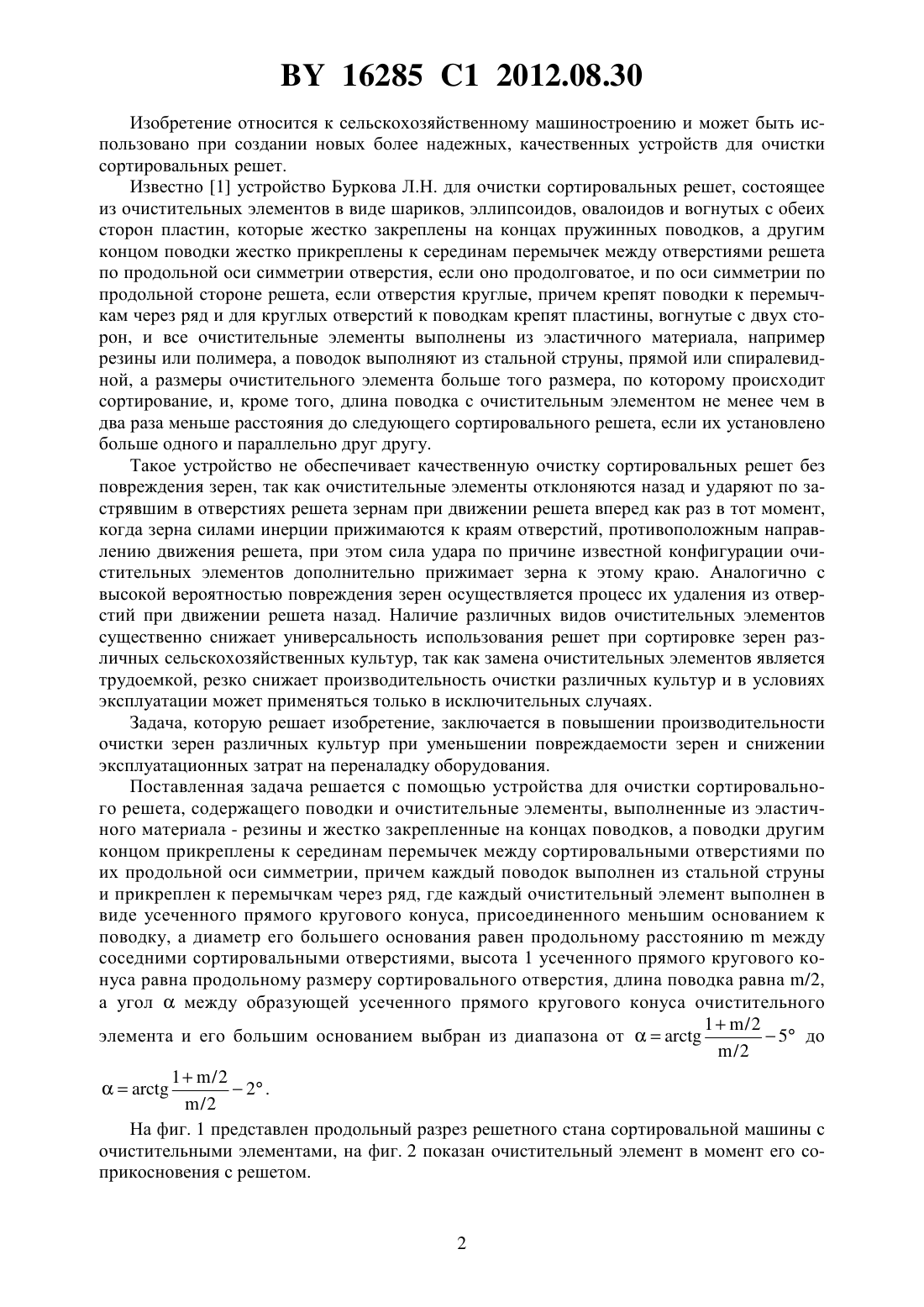

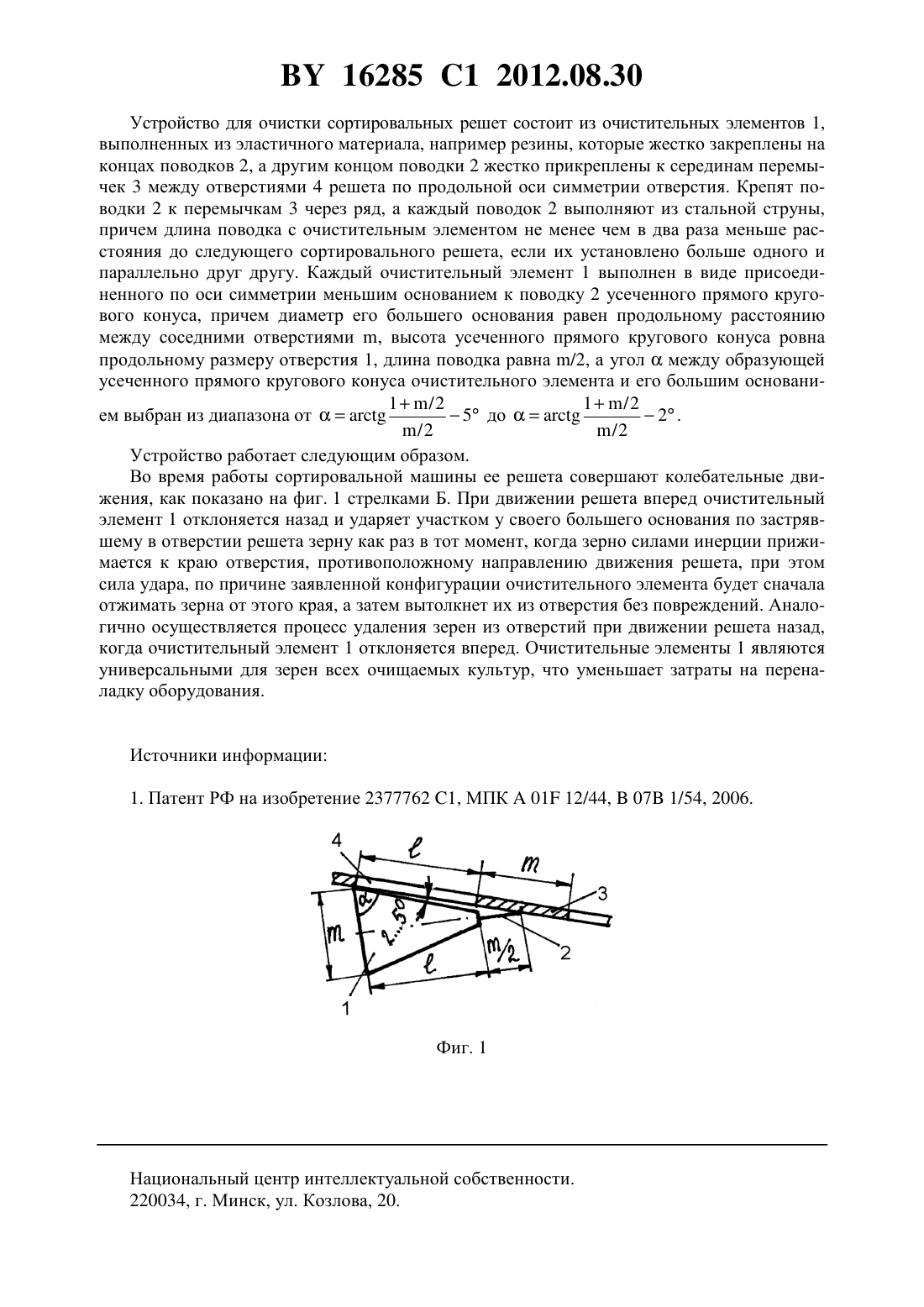

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ СОРТИРОВАЛЬНОГО РЕШЕТА Белорусский государственный аграр- (56)2377762 1, 2010. ный технический университет 2287379 2, 2006.(72) Авторы Шило Иван Николаевич Агей 2345847 1, 2009. чик Валерий Александрович Рома 4122006, 1978. нюк Николай Николаевич Агейчик 4288320, 1981. Александр Валерьевич 4839036, 1989.(57) Устройство для очистки сортировального решета, содержащее поводки и очистительные элементы, выполненные из эластичного материала - резины и жестко закрепленные на концах поводков, а поводки другим концом прикреплены к серединам перемычек между сортировальными отверстиями по их продольной оси симметрии, причем каждый поводок выполнен из стальной струны и прикреплен к перемычкам через ряд, отличающееся тем,что каждый очистительный элемент выполнен в виде усеченного прямого кругового конуса, присоединенного меньшим основанием к поводку, а диаметр его большего основания равен продольному расстояниюмежду соседними сортировальными отверстиями, высотаусеченного прямого кругового конуса равна продольному размеру сортировального отверстия, длина поводка равна /2, а уголмежду образующей усеченного прямого кругового конуса очистительного элемента и его большим основанием выбран из диапа/ 2/25 до 2 . зона от 16285 1 2012.08.30 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при создании новых более надежных, качественных устройств для очистки сортировальных решет. Известно 1 устройство Буркова Л.Н. для очистки сортировальных решет, состоящее из очистительных элементов в виде шариков, эллипсоидов, овалоидов и вогнутых с обеих сторон пластин, которые жестко закреплены на концах пружинных поводков, а другим концом поводки жестко прикреплены к серединам перемычек между отверстиями решета по продольной оси симметрии отверстия, если оно продолговатое, и по оси симметрии по продольной стороне решета, если отверстия круглые, причем крепят поводки к перемычкам через ряд и для круглых отверстий к поводкам крепят пластины, вогнутые с двух сторон, и все очистительные элементы выполнены из эластичного материала, например резины или полимера, а поводок выполняют из стальной струны, прямой или спиралевидной, а размеры очистительного элемента больше того размера, по которому происходит сортирование, и, кроме того, длина поводка с очистительным элементом не менее чем в два раза меньше расстояния до следующего сортировального решета, если их установлено больше одного и параллельно друг другу. Такое устройство не обеспечивает качественную очистку сортировальных решет без повреждения зерен, так как очистительные элементы отклоняются назад и ударяют по застрявшим в отверстиях решета зернам при движении решета вперед как раз в тот момент,когда зерна силами инерции прижимаются к краям отверстий, противоположным направлению движения решета, при этом сила удара по причине известной конфигурации очистительных элементов дополнительно прижимает зерна к этому краю. Аналогично с высокой вероятностью повреждения зерен осуществляется процесс их удаления из отверстий при движении решета назад. Наличие различных видов очистительных элементов существенно снижает универсальность использования решет при сортировке зерен различных сельскохозяйственных культур, так как замена очистительных элементов является трудоемкой, резко снижает производительность очистки различных культур и в условиях эксплуатации может применяться только в исключительных случаях. Задача, которую решает изобретение, заключается в повышении производительности очистки зерен различных культур при уменьшении повреждаемости зерен и снижении эксплуатационных затрат на переналадку оборудования. Поставленная задача решается с помощью устройства для очистки сортировального решета, содержащего поводки и очистительные элементы, выполненные из эластичного материала - резины и жестко закрепленные на концах поводков, а поводки другим концом прикреплены к серединам перемычек между сортировальными отверстиями по их продольной оси симметрии, причем каждый поводок выполнен из стальной струны и прикреплен к перемычкам через ряд, где каждый очистительный элемент выполнен в виде усеченного прямого кругового конуса, присоединенного меньшим основанием к поводку, а диаметр его большего основания равен продольному расстояниюмежду соседними сортировальными отверстиями, высота 1 усеченного прямого кругового конуса равна продольному размеру сортировального отверстия, длина поводка равна /2,а уголмежду образующей усеченного прямого кругового конуса очистительного 1/ 25 до элемента и его большим основанием выбран из диапазона от/2 На фиг. 1 представлен продольный разрез решетного стана сортировальной машины с очистительными элементами, на фиг. 2 показан очистительный элемент в момент его соприкосновения с решетом. 16285 1 2012.08.30 Устройство для очистки сортировальных решет состоит из очистительных элементов 1,выполненных из эластичного материала, например резины, которые жестко закреплены на концах поводков 2, а другим концом поводки 2 жестко прикреплены к серединам перемычек 3 между отверстиями 4 решета по продольной оси симметрии отверстия. Крепят поводки 2 к перемычкам 3 через ряд, а каждый поводок 2 выполняют из стальной струны,причем длина поводка с очистительным элементом не менее чем в два раза меньше расстояния до следующего сортировального решета, если их установлено больше одного и параллельно друг другу. Каждый очистительный элемент 1 выполнен в виде присоединенного по оси симметрии меньшим основанием к поводку 2 усеченного прямого кругового конуса, причем диаметр его большего основания равен продольному расстоянию между соседними отверстиями , высота усеченного прямого кругового конуса ровна продольному размеру отверстия 1, длина поводка равна /2, а уголмежду образующей усеченного прямого кругового конуса очистительного элемента и его большим основани 1/ 2 1/ 2 ем выбран из диапазона от 5 до 2 ./2 Устройство работает следующим образом. Во время работы сортировальной машины ее решета совершают колебательные движения, как показано на фиг. 1 стрелками Б. При движении решета вперед очистительный элемент 1 отклоняется назад и ударяет участком у своего большего основания по застрявшему в отверстии решета зерну как раз в тот момент, когда зерно силами инерции прижимается к краю отверстия, противоположному направлению движения решета, при этом сила удара, по причине заявленной конфигурации очистительного элемента будет сначала отжимать зерна от этого края, а затем вытолкнет их из отверстия без повреждений. Аналогично осуществляется процесс удаления зерен из отверстий при движении решета назад,когда очистительный элемент 1 отклоняется вперед. Очистительные элементы 1 являются универсальными для зерен всех очищаемых культур, что уменьшает затраты на переналадку оборудования. Источники информации 1. Патент РФ на изобретение 2377762 1, МПК 01 12/44,07 1/54, 2006. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
