Устройство для выращивания растений без земли на вертикальной поверхности

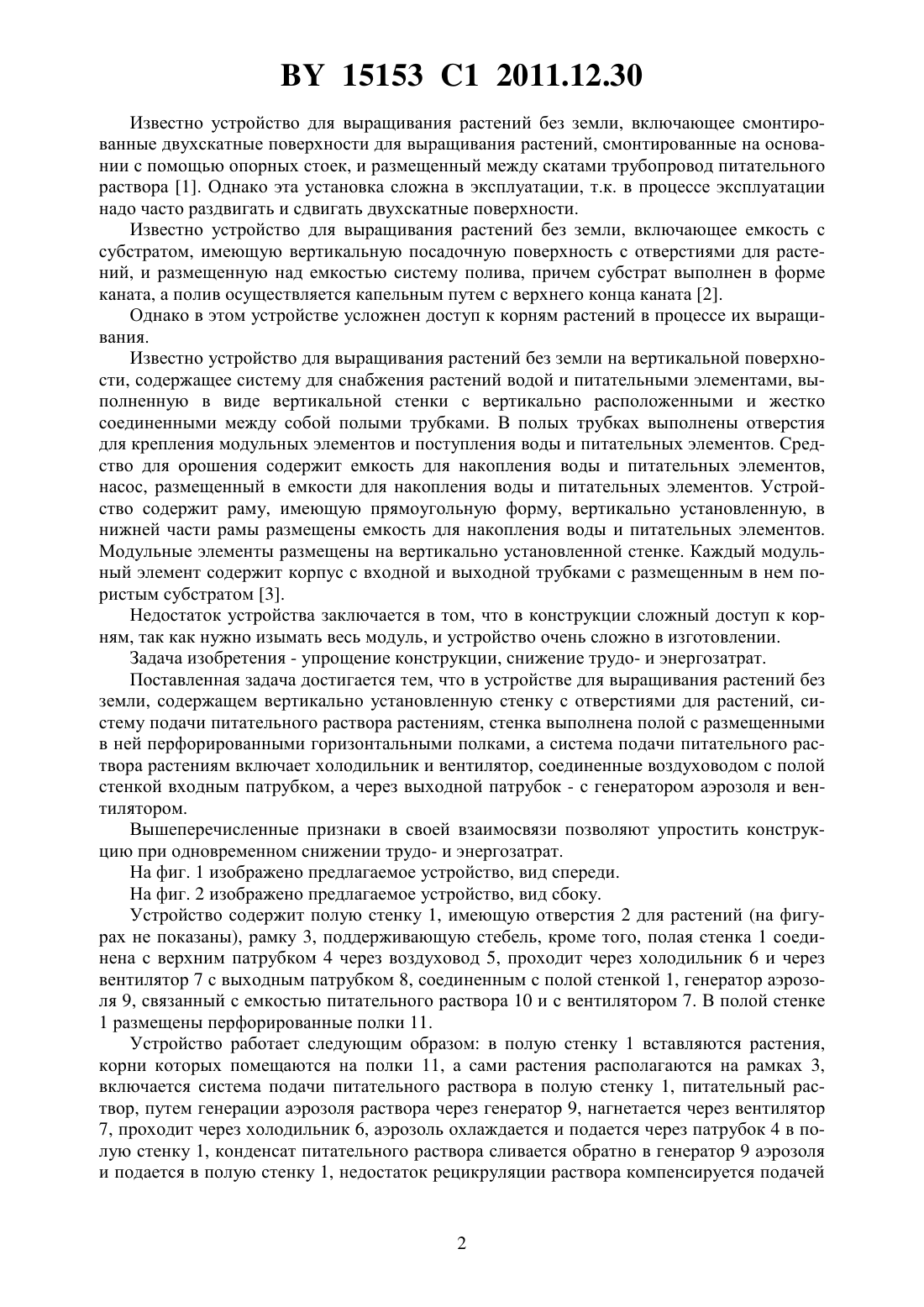

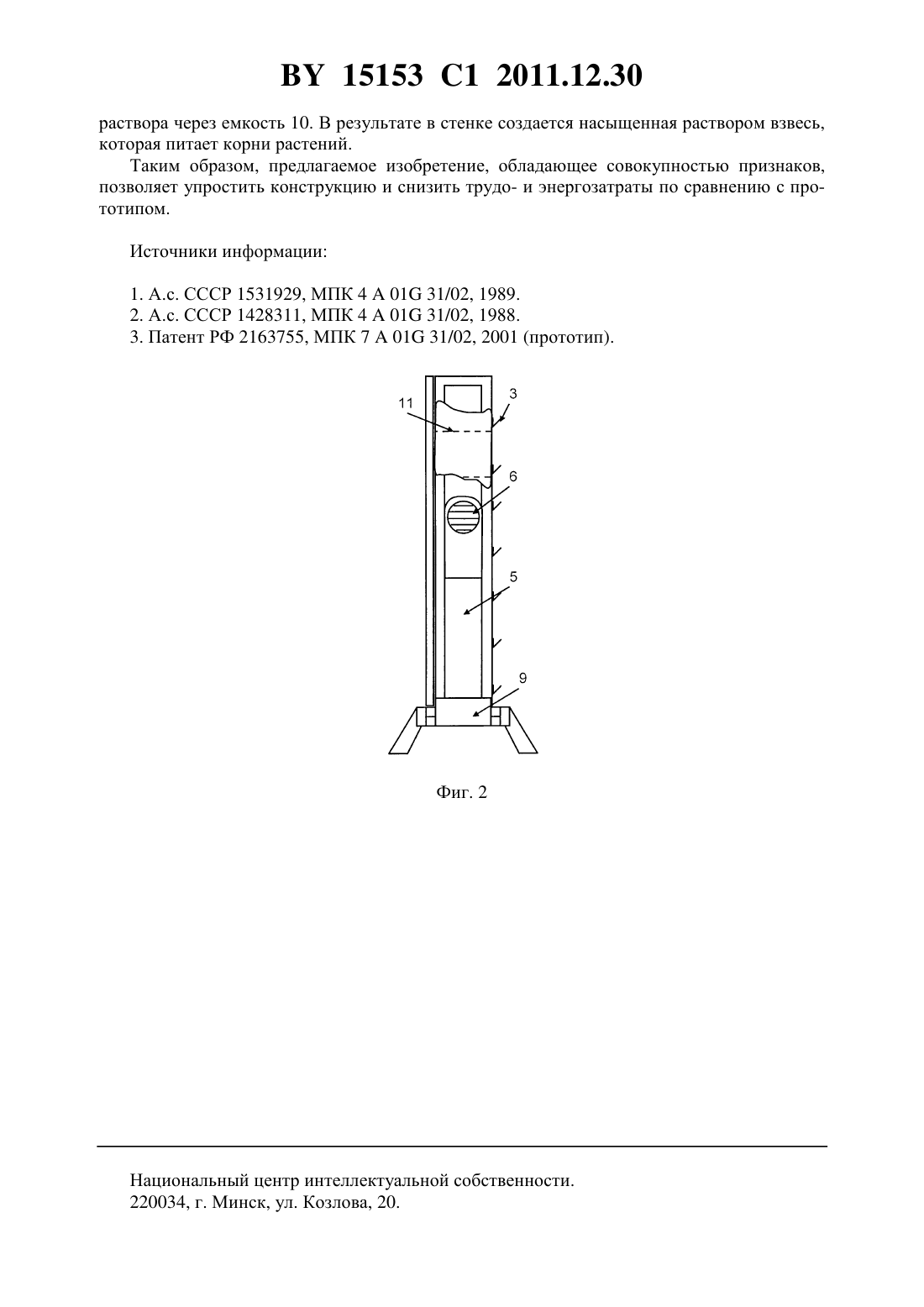

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫРАЩИВАНИЯ РАСТЕНИЙ БЕЗ ЗЕМЛИ НА ВЕРТИКАЛЬНОЙ ПОВЕРХНОСТИ(71) Заявитель Государственное научное учреждение Институт экспериментальной ботаники имени В.Ф.Купревича Национальной академии наук Беларуси(72) Авторы Реуцкий Владимир Григорьевич Родионов Петр Александрович(73) Патентообладатель Государственное научное учреждение Институт экспериментальной ботаники имени В.Ф.Купревича Национальной академии наук Беларуси(57) Устройство для выращивания растений без земли, содержащее вертикально установленную стенку с отверстиями для растений, систему подачи питательного раствора растениям, отличающееся тем, что стенка выполнена полой с размещенными в ней перфорированными горизонтальными полками, а система подачи питательного раствора растениям включает холодильник и вентилятор, соединенные воздуховодом с полой стенкой входным патрубком, а через выходной патрубок - с генератором аэрозоля и вентилятором. Изобретение относится к сельскому хозяйству, а именно к оборудованию для выращивания растений без земли. 15153 1 2011.12.30 Известно устройство для выращивания растений без земли, включающее смонтированные двухскатные поверхности для выращивания растений, смонтированные на основании с помощью опорных стоек, и размещенный между скатами трубопровод питательного раствора 1. Однако эта установка сложна в эксплуатации, т.к. в процессе эксплуатации надо часто раздвигать и сдвигать двухскатные поверхности. Известно устройство для выращивания растений без земли, включающее емкость с субстратом, имеющую вертикальную посадочную поверхность с отверстиями для растений, и размещенную над емкостью систему полива, причем субстрат выполнен в форме каната, а полив осуществляется капельным путем с верхнего конца каната 2. Однако в этом устройстве усложнен доступ к корням растений в процессе их выращивания. Известно устройство для выращивания растений без земли на вертикальной поверхности, содержащее систему для снабжения растений водой и питательными элементами, выполненную в виде вертикальной стенки с вертикально расположенными и жестко соединенными между собой полыми трубками. В полых трубках выполнены отверстия для крепления модульных элементов и поступления воды и питательных элементов. Средство для орошения содержит емкость для накопления воды и питательных элементов,насос, размещенный в емкости для накопления воды и питательных элементов. Устройство содержит раму, имеющую прямоугольную форму, вертикально установленную, в нижней части рамы размещены емкость для накопления воды и питательных элементов. Модульные элементы размещены на вертикально установленной стенке. Каждый модульный элемент содержит корпус с входной и выходной трубками с размещенным в нем пористым субстратом 3. Недостаток устройства заключается в том, что в конструкции сложный доступ к корням, так как нужно изымать весь модуль, и устройство очень сложно в изготовлении. Задача изобретения - упрощение конструкции, снижение трудо- и энергозатрат. Поставленная задача достигается тем, что в устройстве для выращивания растений без земли, содержащем вертикально установленную стенку с отверстиями для растений, систему подачи питательного раствора растениям, стенка выполнена полой с размещенными в ней перфорированными горизонтальными полками, а система подачи питательного раствора растениям включает холодильник и вентилятор, соединенные воздуховодом с полой стенкой входным патрубком, а через выходной патрубок - с генератором аэрозоля и вентилятором. Вышеперечисленные признаки в своей взаимосвязи позволяют упростить конструкцию при одновременном снижении трудо- и энергозатрат. На фиг. 1 изображено предлагаемое устройство, вид спереди. На фиг. 2 изображено предлагаемое устройство, вид сбоку. Устройство содержит полую стенку 1, имеющую отверстия 2 для растений (на фигурах не показаны), рамку 3, поддерживающую стебель, кроме того, полая стенка 1 соединена с верхним патрубком 4 через воздуховод 5, проходит через холодильник 6 и через вентилятор 7 с выходным патрубком 8, соединенным с полой стенкой 1, генератор аэрозоля 9, связанный с емкостью питательного раствора 10 и с вентилятором 7. В полой стенке 1 размещены перфорированные полки 11. Устройство работает следующим образом в полую стенку 1 вставляются растения,корни которых помещаются на полки 11, а сами растения располагаются на рамках 3,включается система подачи питательного раствора в полую стенку 1, питательный раствор, путем генерации аэрозоля раствора через генератор 9, нагнетается через вентилятор 7, проходит через холодильник 6, аэрозоль охлаждается и подается через патрубок 4 в полую стенку 1, конденсат питательного раствора сливается обратно в генератор 9 аэрозоля и подается в полую стенку 1, недостаток рецикруляции раствора компенсируется подачей 15153 1 2011.12.30 раствора через емкость 10. В результате в стенке создается насыщенная раствором взвесь,которая питает корни растений. Таким образом, предлагаемое изобретение, обладающее совокупностью признаков,позволяет упростить конструкцию и снизить трудо- и энергозатраты по сравнению с прототипом. Источники информации 1. А.с. СССР 1531929, МПК 401 31/02, 1989. 2. А.с. СССР 1428311, МПК 401 31/02, 1988. 3. Патент РФ 2163755, МПК 701 31/02, 2001 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
