Стабилизатор термоокислительной деструкции полиэтилена

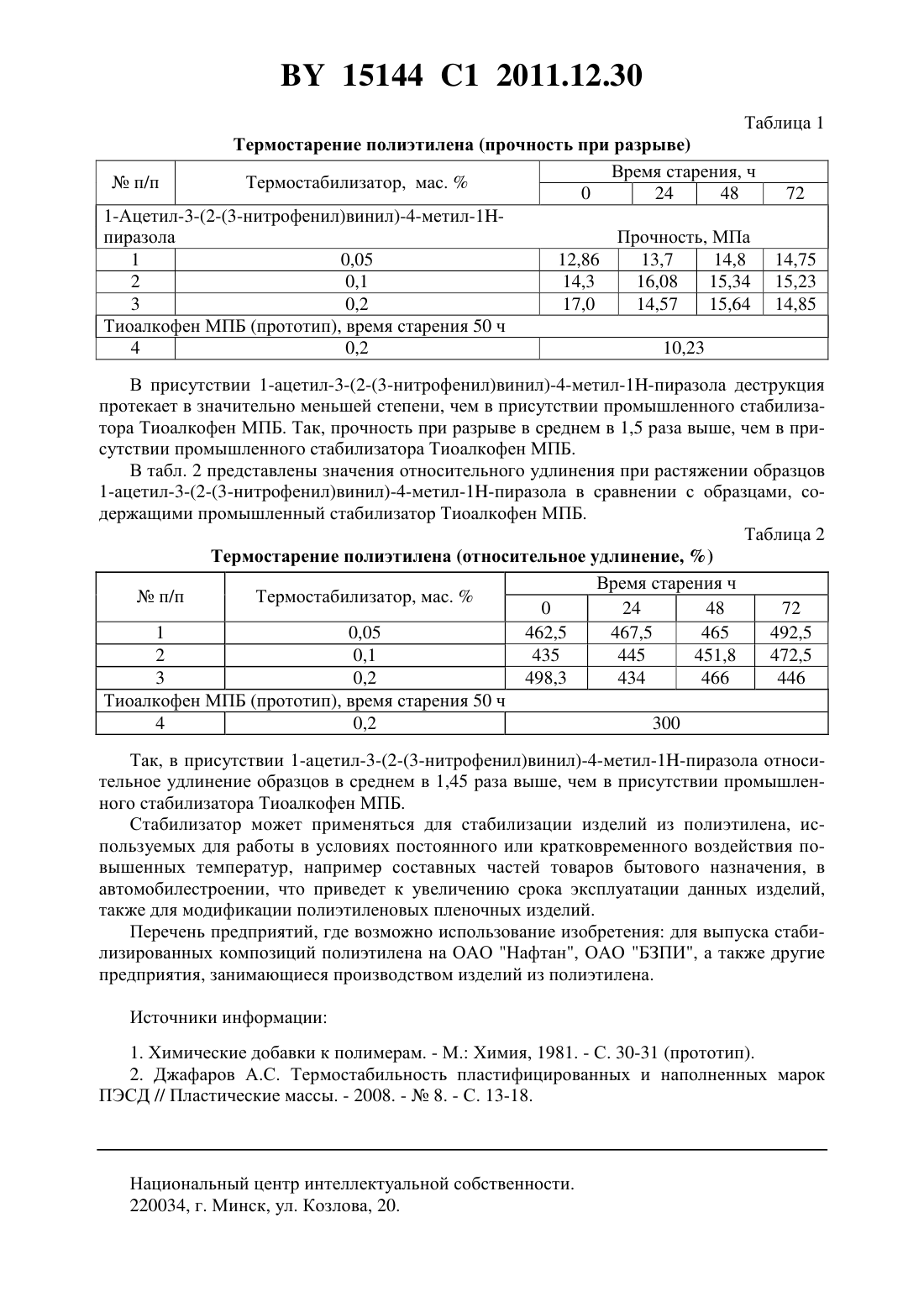

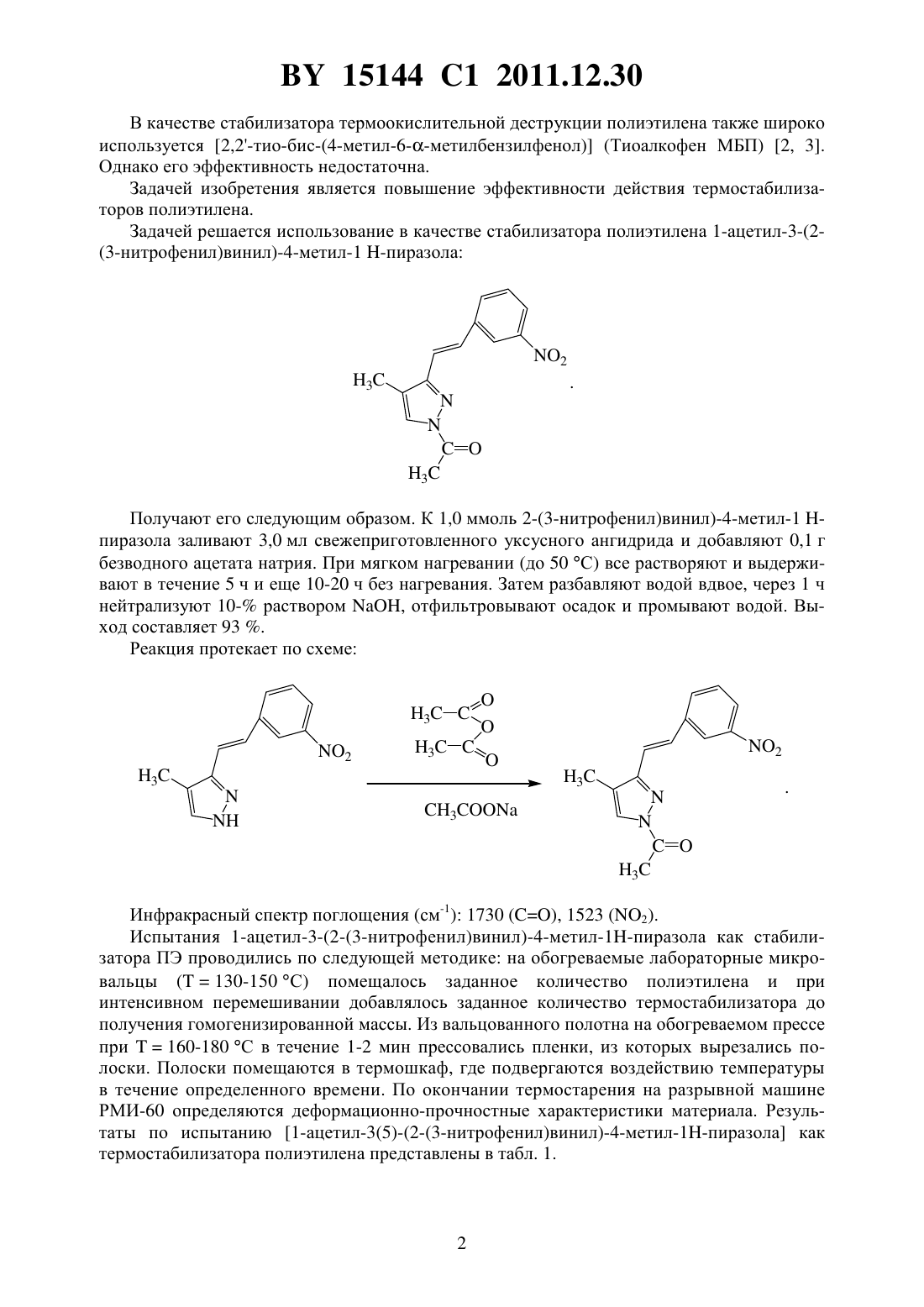

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАБИЛИЗАТОР ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Баулин Иван Сергеевич Яценко Валентина Владимировна Михаленок Сергей Георгиевич Ковальчук Татьяна Александровна Нестерова Светлана Владимировна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(56) ДЖАФАРОВ А.С. Пластические массы. - 2008. -8. - С. 13-18. 60-я научно-техническая конференция студентов и магистрантов. Сборник научных работ. Ч. 2. - Минск, 2009. С. 312-315. ПОПОВА Л.А. и др. Труды Белорусского государственного технологического университета. Серия . Химия и технология органических веществ,2008. Вып. . - С. 71-74. КУЗЬМЕНОК Н.М. и др. Труды Белорусского государственного технологического университета. Серия . Химия и технология органических веществ, 2008. Выпуск . - С. 3-7. 3 в качестве стабилизатора термоокислительной деструкции полиэтилена. Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена (ПЭ), которые способствуют сохранению эксплуатационных свойств изделий из ПЭ или их снижению в значительно меньшей степени, чем без стабилизаторов. Известно использование в качестве термостабилизатора 4,4-диалкилдифениламина(аналог) 1. Однако композиция на основе данного стабилизатора не обладает достаточно высокими физико-механическими свойствами. 15144 1 2011.12.30 В качестве стабилизатора термоокислительной деструкции полиэтилена также широко используется 2,2-тио-бис-(4-метил-6 метилбензилфенол) (Тиоалкофен МБП) 2, 3. Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия термостабилизаторов полиэтилена. Задачей решается использование в качестве стабилизатора полиэтилена 1-ацетил-3-(2(3-нитрофенил)винил)-4-метил-1 -пиразола Получают его следующим образом. К 1,0 ммоль 2-(3-нитрофенил)винил)-4-метил-1 пиразола заливают 3,0 мл свежеприготовленного уксусного ангидрида и добавляют 0,1 г безводного ацетата натрия. При мягком нагревании (до 50 С) все растворяют и выдерживают в течение 5 ч и еще 10-20 ч без нагревания. Затем разбавляют водой вдвое, через 1 ч нейтрализуют 10- раствором , отфильтровывают осадок и промывают водой. Выход составляет 93 . Реакция протекает по схеме Инфракрасный спектр поглощения (см-1) 1730 , 1523 (2). Испытания 1-ацетил-3-(2-(3-нитрофенил)винил)-4-метил-1-пиразола как стабилизатора ПЭ проводились по следующей методике на обогреваемые лабораторные микровальцы (130-150 С) помещалось заданное количество полиэтилена и при интенсивном перемешивании добавлялось заданное количество термостабилизатора до получения гомогенизированной массы. Из вальцованного полотна на обогреваемом прессе при 160-180 С в течение 1-2 мин прессовались пленки, из которых вырезались полоски. Полоски помещаются в термошкаф, где подвергаются воздействию температуры в течение определенного времени. По окончании термостарения на разрывной машине РМИ-60 определяются деформационно-прочностные характеристики материала. Результаты по испытанию 1-ацетил-3(5)-(2-(3-нитрофенил)винил)-4-метил-1-пиразола как термостабилизатора полиэтилена представлены в табл. 1. В присутствии 1-ацетил-3-(2-(3-нитрофенил)винил)-4-метил-1-пиразола деструкция протекает в значительно меньшей степени, чем в присутствии промышленного стабилизатора Тиоалкофен МПБ. Так, прочность при разрыве в среднем в 1,5 раза выше, чем в присутствии промышленного стабилизатора Тиоалкофен МПБ. В табл. 2 представлены значения относительного удлинения при растяжении образцов 1-ацетил-3-(2-(3-нитрофенил)винил)-4-метил-1-пиразола в сравнении с образцами, содержащими промышленный стабилизатор Тиоалкофен МПБ. Таблица 2 Термостарение полиэтилена (относительное удлинение, ) Время старения чп /п Термостабилизатор, мас.0 24 48 72 1 0,05 462,5 467,5 465 492,5 2 0,1 435 445 451,8 472,5 3 0,2 498,3 434 466 446 Тиоалкофен МПБ (прототип), время старения 50 ч 4 0,2 300 Так, в присутствии 1-ацетил-3-(2-(3-нитрофенил)винил)-4-метил-1-пиразола относительное удлинение образцов в среднем в 1,45 раза выше, чем в присутствии промышленного стабилизатора Тиоалкофен МПБ. Стабилизатор может применяться для стабилизации изделий из полиэтилена, используемых для работы в условиях постоянного или кратковременного воздействия повышенных температур, например составных частей товаров бытового назначения, в автомобилестроении, что приведет к увеличению срока эксплуатации данных изделий,также для модификации полиэтиленовых пленочных изделий. Перечень предприятий, где возможно использование изобретения для выпуска стабилизированных композиций полиэтилена на ОАО Нафтан, ОАО БЗПИ, а также другие предприятия, занимающиеся производством изделий из полиэтилена. Источники информации 1. Химические добавки к полимерам. - М. Химия, 1981. - С. 30-31 (прототип). 2. Джафаров А.С. Термостабильность пластифицированных и наполненных марок ПЭСД // Пластические массы. - 2008. -8. - С. 13-18. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
