Санитарно-техническое устройство

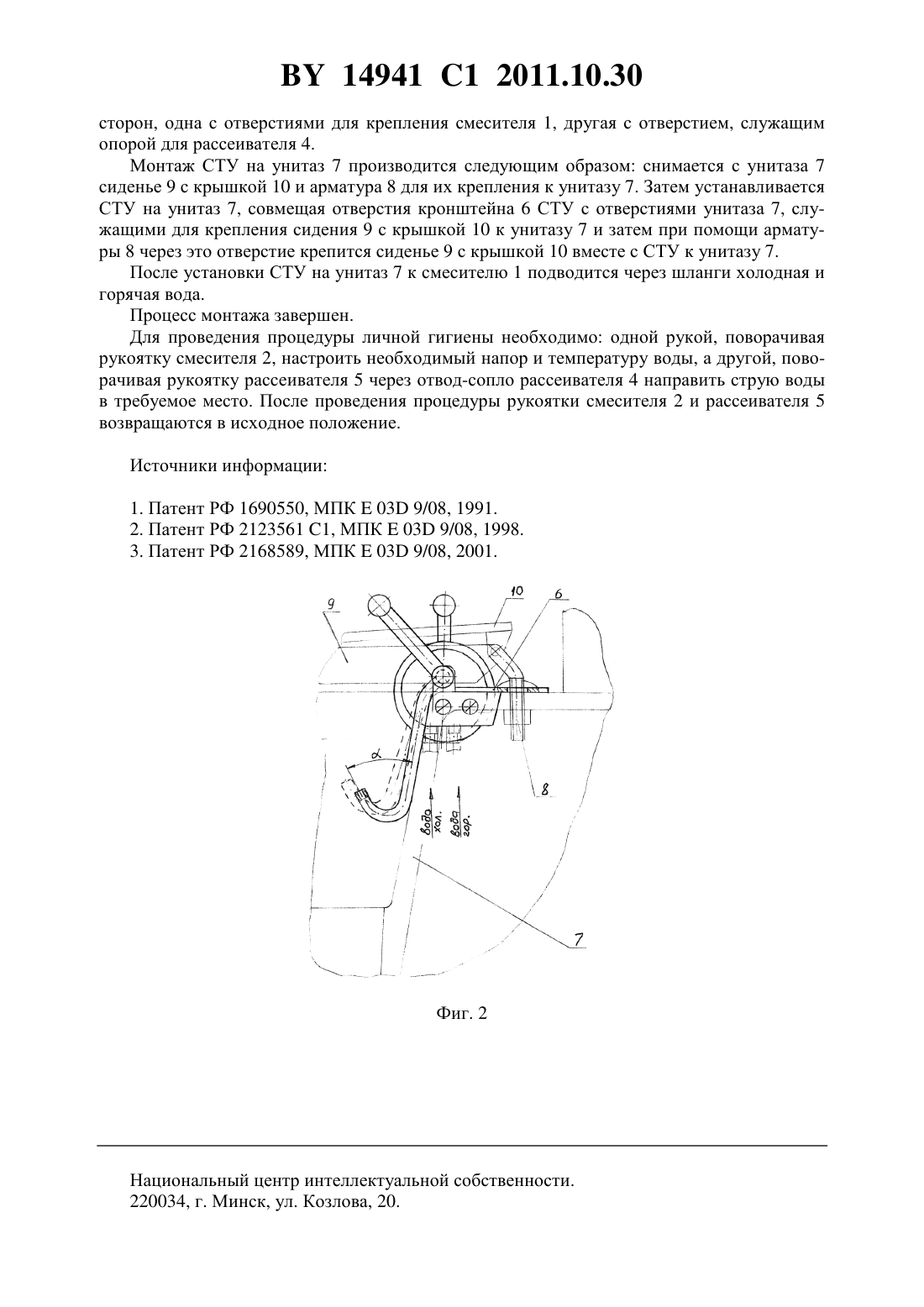

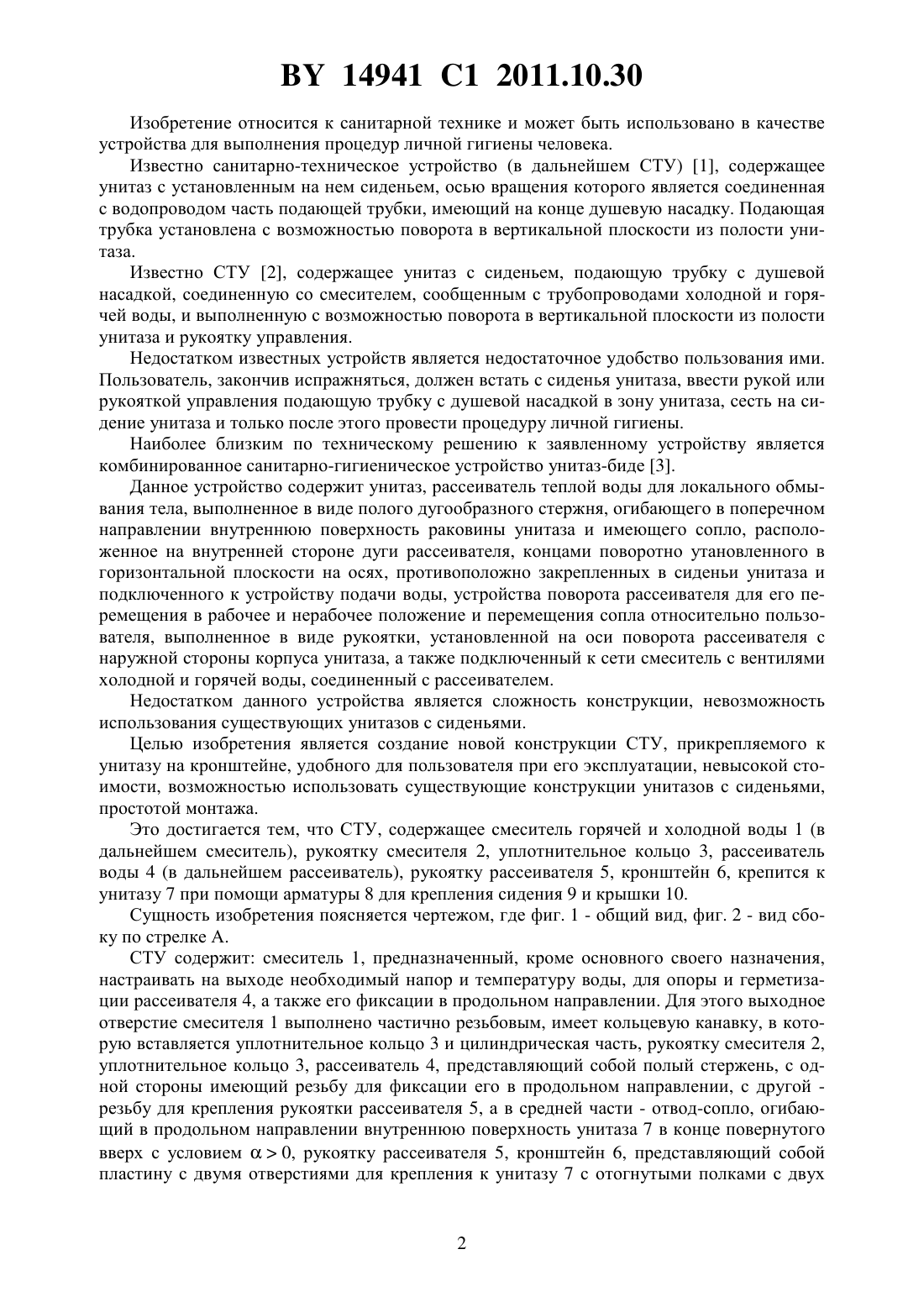

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Голубков Юрий Николаевич(72) Автор Голубков Юрий Николаевич(73) Патентообладатель Голубков Юрий Николаевич(57) Санитарно-техническое устройство, прикрепляемое к унитазу на кронштейне, содержащее смеситель горячей и холодной воды с рукояткой для настройки необходимых напора и температуры воды и рассеиватель воды, представляющий собой полый стержень,с одной стороны имеющий резьбу для фиксации его в продольном направлении относительно смесителя горячей и холодной воды, с другой - резьбу для крепления рукоятки рассеивателя воды, а в средней части - отвод-сопло, выполненный с возможностью огибания в продольном направлении внутренней полости унитаза и в конце повернутый вверх под угломс условием 0, при этом выходное отверстие смесителя горячей и холодной воды выполнено частично резьбовым для фиксации рассеивателя, имеет кольцевую канавку под уплотнительное кольцо для герметизации рассеивателя и цилиндрическую часть, а кронштейн выполнен в виде пластины с двумя отверстиями для крепления к унитазу в месте крепления сидения с крышкой к унитазу, причем пластина имеет с двух сторон отогнутые полки, одна из которых выполнена с отверстиями для крепления смесителя,другая - с отверстием, служащим опорой для рассеивателя. 14941 1 2011.10.30 Изобретение относится к санитарной технике и может быть использовано в качестве устройства для выполнения процедур личной гигиены человека. Известно санитарно-техническое устройство (в дальнейшем СТУ) 1, содержащее унитаз с установленным на нем сиденьем, осью вращения которого является соединенная с водопроводом часть подающей трубки, имеющий на конце душевую насадку. Подающая трубка установлена с возможностью поворота в вертикальной плоскости из полости унитаза. Известно СТУ 2, содержащее унитаз с сиденьем, подающую трубку с душевой насадкой, соединенную со смесителем, сообщенным с трубопроводами холодной и горячей воды, и выполненную с возможностью поворота в вертикальной плоскости из полости унитаза и рукоятку управления. Недостатком известных устройств является недостаточное удобство пользования ими. Пользователь, закончив испражняться, должен встать с сиденья унитаза, ввести рукой или рукояткой управления подающую трубку с душевой насадкой в зону унитаза, сесть на сидение унитаза и только после этого провести процедуру личной гигиены. Наиболее близким по техническому решению к заявленному устройству является комбинированное санитарно-гигиеническое устройство унитаз-биде 3. Данное устройство содержит унитаз, рассеиватель теплой воды для локального обмывания тела, выполненное в виде полого дугообразного стержня, огибающего в поперечном направлении внутреннюю поверхность раковины унитаза и имеющего сопло, расположенное на внутренней стороне дуги рассеивателя, концами поворотно утановленного в горизонтальной плоскости на осях, противоположно закрепленных в сиденьи унитаза и подключенного к устройству подачи воды, устройства поворота рассеивателя для его перемещения в рабочее и нерабочее положение и перемещения сопла относительно пользователя, выполненное в виде рукоятки, установленной на оси поворота рассеивателя с наружной стороны корпуса унитаза, а также подключенный к сети смеситель с вентилями холодной и горячей воды, соединенный с рассеивателем. Недостатком данного устройства является сложность конструкции, невозможность использования существующих унитазов с сиденьями. Целью изобретения является создание новой конструкции СТУ, прикрепляемого к унитазу на кронштейне, удобного для пользователя при его эксплуатации, невысокой стоимости, возможностью использовать существующие конструкции унитазов с сиденьями,простотой монтажа. Это достигается тем, что СТУ, содержащее смеситель горячей и холодной воды 1 (в дальнейшем смеситель), рукоятку смесителя 2, уплотнительное кольцо 3, рассеиватель воды 4 (в дальнейшем рассеиватель), рукоятку рассеивателя 5, кронштейн 6, крепится к унитазу 7 при помощи арматуры 8 для крепления сидения 9 и крышки 10. Сущность изобретения поясняется чертежом, где фиг. 1 - общий вид, фиг. 2 - вид сбоку по стрелке А. СТУ содержит смеситель 1, предназначенный, кроме основного своего назначения,настраивать на выходе необходимый напор и температуру воды, для опоры и герметизации рассеивателя 4, а также его фиксации в продольном направлении. Для этого выходное отверстие смесителя 1 выполнено частично резьбовым, имеет кольцевую канавку, в которую вставляется уплотнительное кольцо 3 и цилиндрическая часть, рукоятку смесителя 2,уплотнительное кольцо 3, рассеиватель 4, представляющий собой полый стержень, с одной стороны имеющий резьбу для фиксации его в продольном направлении, с другой резьбу для крепления рукоятки рассеивателя 5, а в средней части - отвод-сопло, огибающий в продольном направлении внутреннюю поверхность унитаза 7 в конце повернутого вверх с условием 0, рукоятку рассеивателя 5, кронштейн 6, представляющий собой пластину с двумя отверстиями для крепления к унитазу 7 с отогнутыми полками с двух 14941 1 2011.10.30 сторон, одна с отверстиями для крепления смесителя 1, другая с отверстием, служащим опорой для рассеивателя 4. Монтаж СТУ на унитаз 7 производится следующим образом снимается с унитаза 7 сиденье 9 с крышкой 10 и арматура 8 для их крепления к унитазу 7. Затем устанавливается СТУ на унитаз 7, совмещая отверстия кронштейна 6 СТУ с отверстиями унитаза 7, служащими для крепления сидения 9 с крышкой 10 к унитазу 7 и затем при помощи арматуры 8 через это отверстие крепится сиденье 9 с крышкой 10 вместе с СТУ к унитазу 7. После установки СТУ на унитаз 7 к смесителю 1 подводится через шланги холодная и горячая вода. Процесс монтажа завершен. Для проведения процедуры личной гигиены необходимо одной рукой, поворачивая рукоятку смесителя 2, настроить необходимый напор и температуру воды, а другой, поворачивая рукоятку рассеивателя 5 через отвод-сопло рассеивателя 4 направить струю воды в требуемое место. После проведения процедуры рукоятки смесителя 2 и рассеивателя 5 возвращаются в исходное положение. Источники информации 1. Патент РФ 1690550, МПК 03 9/08, 1991. 2. Патент РФ 2123561 1, МПК 03 9/08, 1998. 3. Патент РФ 2168589, МПК 03 9/08, 2001. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
