Самоходная молотилка

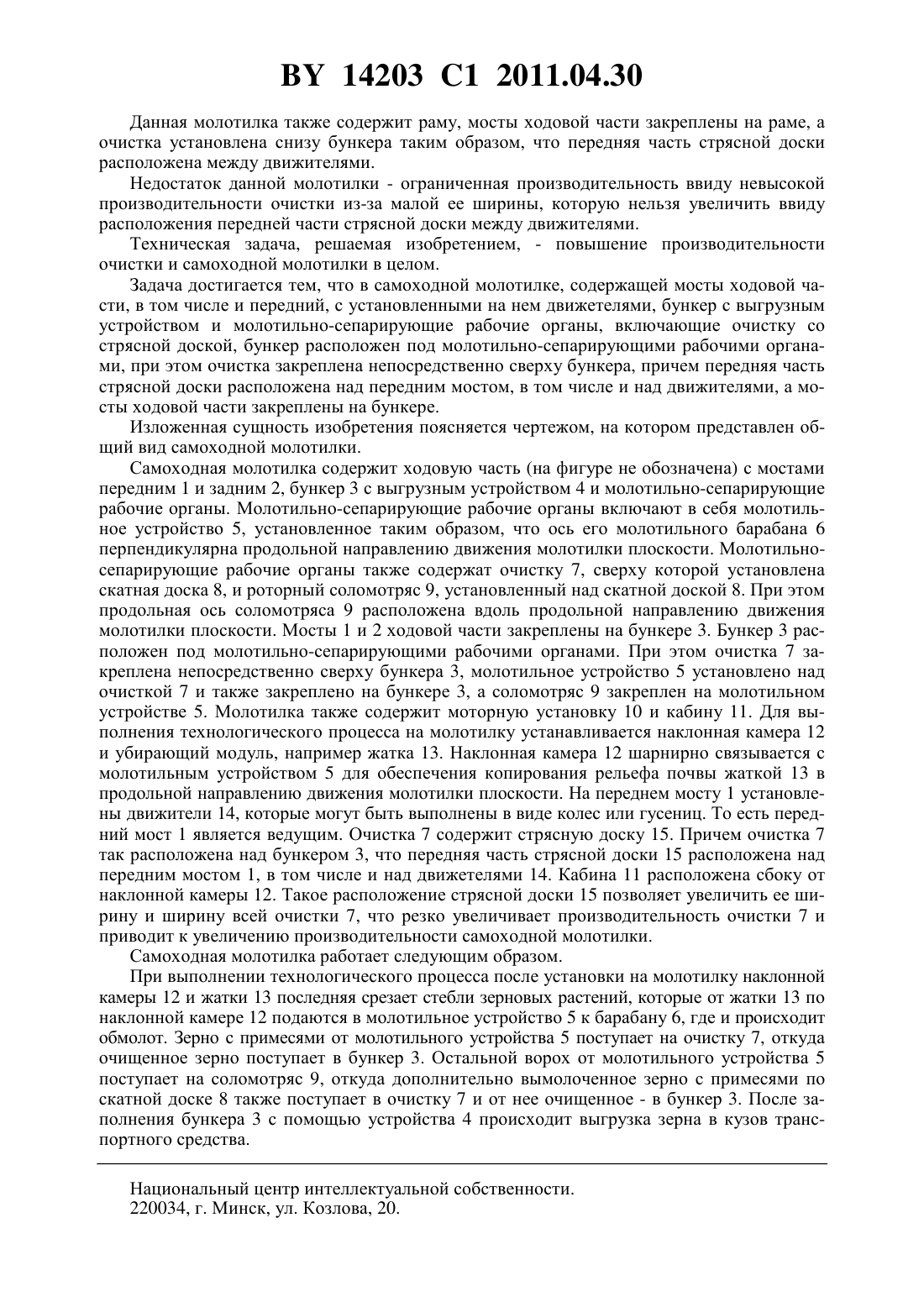

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Иоффе Марк Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн зерноуборочный самоходный КЗС-10 К Палессе 10. Инструкция по эксплуатации. ПО Гомсельмаш,2008. - . 16.2085068 1, 1997.2080046 1, 1997.2037284 1, 1995.(57) Самоходная молотилка, содержащая мосты ходовой части, в том числе и передний, с установленными на нем движителями, бункер с выгрузным устройством и молотильносепарирующие рабочие органы, включающие очистку со стрясной доской, отличающаяся тем, что бункер расположен под молотильно-сепарирующими рабочими органами, при этом очистка закреплена непосредственно сверху бункера, причем передняя часть стрясной доски расположена над передним мостом, в том числе и над движителями, а мосты ходовой части закреплены на бункере. Изобретение относится к самоходным зерноуборочным комбайнам. Известна самоходная молотилка, содержащая мосты ходовой части, в том числе и передний, с установленными на нем движителями, бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы, включающие очистку со стрясной доской Комбайн зерноуборочный самоходный КЗС-10 К ПАЛЕССЕ 10. Инструкция по эксплуатации. ПО Гомсельмаш, 2008. - С. 16. 14203 1 2011.04.30 Данная молотилка также содержит раму, мосты ходовой части закреплены на раме, а очистка установлена снизу бункера таким образом, что передняя часть стрясной доски расположена между движителями. Недостаток данной молотилки - ограниченная производительность ввиду невысокой производительности очистки из-за малой ее ширины, которую нельзя увеличить ввиду расположения передней части стрясной доски между движителями. Техническая задача, решаемая изобретением, - повышение производительности очистки и самоходной молотилки в целом. Задача достигается тем, что в самоходной молотилке, содержащей мосты ходовой части, в том числе и передний, с установленными на нем движетелями, бункер с выгрузным устройством и молотильно-сепарирующие рабочие органы, включающие очистку со стрясной доской, бункер расположен под молотильно-сепарирующими рабочими органами, при этом очистка закреплена непосредственно сверху бункера, причем передняя часть стрясной доски расположена над передним мостом, в том числе и над движителями, а мосты ходовой части закреплены на бункере. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид самоходной молотилки. Самоходная молотилка содержит ходовую часть (на фигуре не обозначена) с мостами передним 1 и задним 2, бункер 3 с выгрузным устройством 4 и молотильно-сепарирующие рабочие органы. Молотильно-сепарирующие рабочие органы включают в себя молотильное устройство 5, установленное таким образом, что ось его молотильного барабана 6 перпендикулярна продольной направлению движения молотилки плоскости. Молотильносепарирующие рабочие органы также содержат очистку 7, сверху которой установлена скатная доска 8, и роторный соломотряс 9, установленный над скатной доской 8. При этом продольная ось соломотряса 9 расположена вдоль продольной направлению движения молотилки плоскости. Мосты 1 и 2 ходовой части закреплены на бункере 3. Бункер 3 расположен под молотильно-сепарирующими рабочими органами. При этом очистка 7 закреплена непосредственно сверху бункера 3, молотильное устройство 5 установлено над очисткой 7 и также закреплено на бункере 3, а соломотряс 9 закреплен на молотильном устройстве 5. Молотилка также содержит моторную установку 10 и кабину 11. Для выполнения технологического процесса на молотилку устанавливается наклонная камера 12 и убирающий модуль, например жатка 13. Наклонная камера 12 шарнирно связывается с молотильным устройством 5 для обеспечения копирования рельефа почвы жаткой 13 в продольной направлению движения молотилки плоскости. На переднем мосту 1 установлены движители 14, которые могут быть выполнены в виде колес или гусениц. То есть передний мост 1 является ведущим. Очистка 7 содержит стрясную доску 15. Причем очистка 7 так расположена над бункером 3, что передняя часть стрясной доски 15 расположена над передним мостом 1, в том числе и над движетелями 14. Кабина 11 расположена сбоку от наклонной камеры 12. Такое расположение стрясной доски 15 позволяет увеличить ее ширину и ширину всей очистки 7, что резко увеличивает производительность очистки 7 и приводит к увеличению производительности самоходной молотилки. Самоходная молотилка работает следующим образом. При выполнении технологического процесса после установки на молотилку наклонной камеры 12 и жатки 13 последняя срезает стебли зерновых растений, которые от жатки 13 по наклонной камере 12 подаются в молотильное устройство 5 к барабану 6, где и происходит обмолот. Зерно с примесями от молотильного устройства 5 поступает на очистку 7, откуда очищенное зерно поступает в бункер 3. Остальной ворох от молотильного устройства 5 поступает на соломотряс 9, откуда дополнительно вымолоченное зерно с примесями по скатной доске 8 также поступает в очистку 7 и от нее очищенное - в бункер 3. После заполнения бункера 3 с помощью устройства 4 происходит выгрузка зерна в кузов транспортного средства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
