Способ испытания теплоизоляционных материалов на ударостойкость

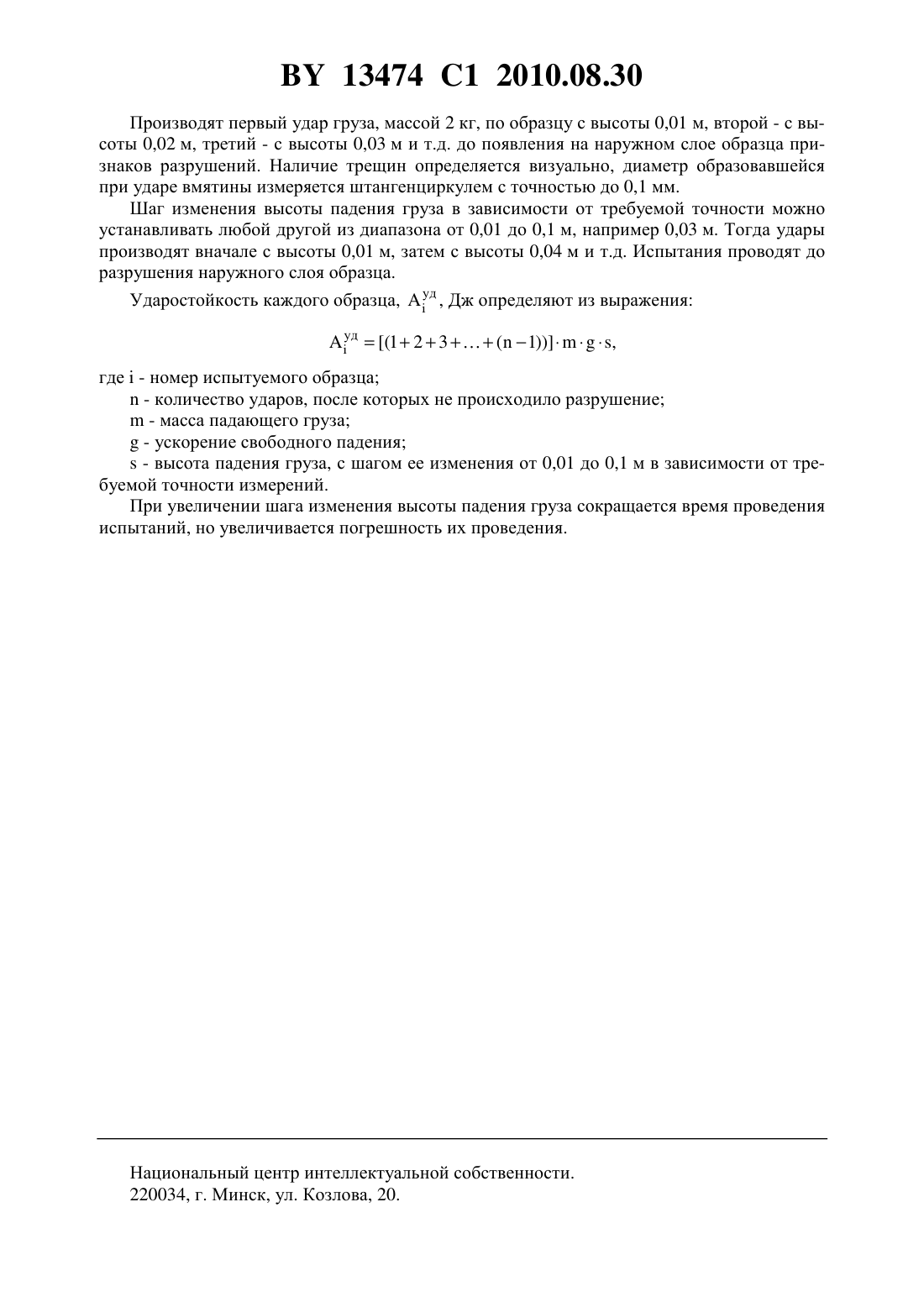

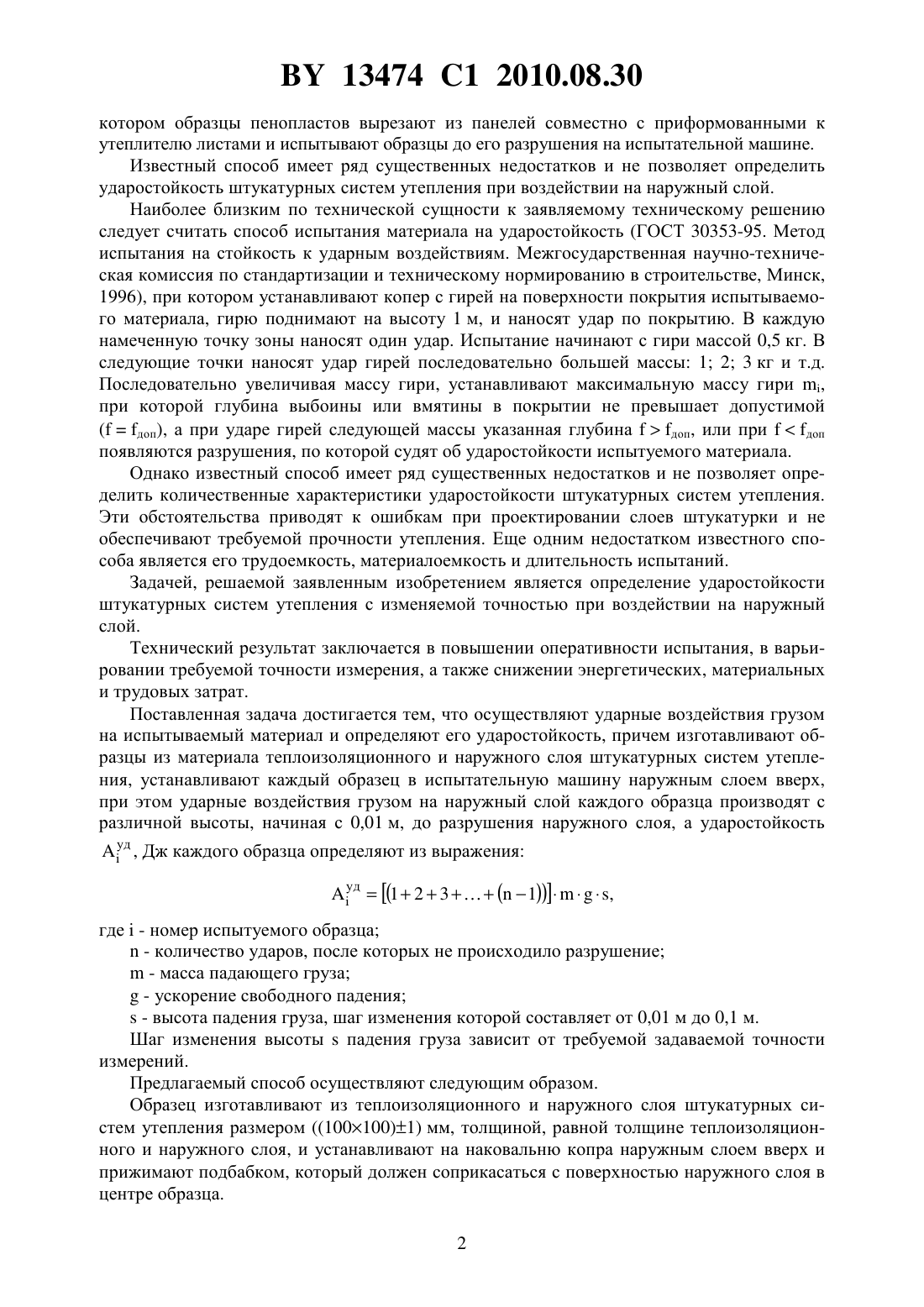

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ИСПЫТАНИЯ ТЕПЛОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ НА УДАРОСТОЙКОСТЬ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС имени Атаева С.С.(72) Авторы Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичев Роман Владимирович Самсонов Александр Николаевич(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС имени Атаева С.С.(56) ГОСТ 30353-95. Полы. Метод испытания на стойкость к ударным воздействиям.1677580 1, 1991.1619111 1, 1991.2263309 1, 2005.2252409 1, 2005.94045621 1, 1996.(57) Способ испытания материала штукатурной системы утепления, при котором изготавливают образцы из материала теплоизоляционного и наружного слоя штукатурной системы утепления, устанавливают каждый образец в испытательную машину наружным слоем вверх, осуществляют ударные воздействия грузом на наружный слой каждого образца с различной высоты, начиная с 0,01 м, до разрушения наружного слоя и определяют ударостойкостьуд каждого образца из выраженияуд(123(1, Дж ,где- номер испытуемого образца- количество ударов, после которых не происходило разрушение- масса падающего груза- ускорение свободного падения- высота падения груза, шаг изменения которой составляет от 0,01 до 0,1 м в зависимости от требуемой точности измерений. Изобретение относится к методам испытаний теплоизоляционных строительных материалов, в частности штукатурных систем утепления, и предназначено для определения ударостойкости штукатурных систем утепления при воздействии на их наружный слой. Известен способ испытания теплоизоляционных строительных материалов (ГОСТ 22695-77. Панели стен и покрытий зданий слоистые с утеплителем из пенопластов. Пенопласты. Методы испытаний на прочность, Издание официальное, Государственный комитет Совета Министров СССР по делам строительства, Москва, 1976, пункт 2), при 13474 1 2010.08.30 котором образцы пенопластов вырезают из панелей совместно с приформованными к утеплителю листами и испытывают образцы до его разрушения на испытательной машине. Известный способ имеет ряд существенных недостатков и не позволяет определить ударостойкость штукатурных систем утепления при воздействии на наружный слой. Наиболее близким по технической сущности к заявляемому техническому решению следует считать способ испытания материала на ударостойкость (ГОСТ 30353-95. Метод испытания на стойкость к ударным воздействиям. Межгосударственная научно-техническая комиссия по стандартизации и техническому нормированию в строительстве, Минск,1996), при котором устанавливают копер с гирей на поверхности покрытия испытываемого материала, гирю поднимают на высоту 1 м, и наносят удар по покрытию. В каждую намеченную точку зоны наносят один удар. Испытание начинают с гири массой 0,5 кг. В следующие точки наносят удар гирей последовательно большей массы 1 2 3 кг и т.д. Последовательно увеличивая массу гири, устанавливают максимальную массу гири ,при которой глубина выбоины или вмятины в покрытии не превышает допустимой(доп), а при ударе гирей следующей массы указанная глубинадоп, или придоп появляются разрушения, по которой судят об ударостойкости испытуемого материала. Однако известный способ имеет ряд существенных недостатков и не позволяет определить количественные характеристики ударостойкости штукатурных систем утепления. Эти обстоятельства приводят к ошибкам при проектировании слоев штукатурки и не обеспечивают требуемой прочности утепления. Еще одним недостатком известного способа является его трудоемкость, материалоемкость и длительность испытаний. Задачей, решаемой заявленным изобретением является определение ударостойкости штукатурных систем утепления с изменяемой точностью при воздействии на наружный слой. Технический результат заключается в повышении оперативности испытания, в варьировании требуемой точности измерения, а также снижении энергетических, материальных и трудовых затрат. Поставленная задача достигается тем, что осуществляют ударные воздействия грузом на испытываемый материал и определяют его ударостойкость, причем изготавливают образцы из материала теплоизоляционного и наружного слоя штукатурных систем утепления, устанавливают каждый образец в испытательную машину наружным слоем вверх,при этом ударные воздействия грузом на наружный слой каждого образца производят с различной высоты, начиная с 0,01 м, до разрушения наружного слоя, а ударостойкостьуд , Дж каждого образца определяют из выраженияуд(123(1,где- номер испытуемого образца- количество ударов, после которых не происходило разрушение- масса падающего груза- ускорение свободного падения- высота падения груза, шаг изменения которой составляет от 0,01 м до 0,1 м. Шаг изменения высотыпадения груза зависит от требуемой задаваемой точности измерений. Предлагаемый способ осуществляют следующим образом. Образец изготавливают из теплоизоляционного и наружного слоя штукатурных систем утепления размером 100100)1) мм, толщиной, равной толщине теплоизоляционного и наружного слоя, и устанавливают на наковальню копра наружным слоем вверх и прижимают подбабком, который должен соприкасаться с поверхностью наружного слоя в центре образца. 2 13474 1 2010.08.30 Производят первый удар груза, массой 2 кг, по образцу с высоты 0,01 м, второй - с высоты 0,02 м, третий - с высоты 0,03 м и т.д. до появления на наружном слое образца признаков разрушений. Наличие трещин определяется визуально, диаметр образовавшейся при ударе вмятины измеряется штангенциркулем с точностью до 0,1 мм. Шаг изменения высоты падения груза в зависимости от требуемой точности можно устанавливать любой другой из диапазона от 0,01 до 0,1 м, например 0,03 м. Тогда удары производят вначале с высоты 0,01 м, затем с высоты 0,04 м и т.д. Испытания проводят до разрушения наружного слоя образца. Ударостойкость каждого образца,уд , Дж определяют из выраженияуд(123(1,где- номер испытуемого образца- количество ударов, после которых не происходило разрушение- масса падающего груза- ускорение свободного падения- высота падения груза, с шагом ее изменения от 0,01 до 0,1 м в зависимости от требуемой точности измерений. При увеличении шага изменения высоты падения груза сокращается время проведения испытаний, но увеличивается погрешность их проведения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
