Газогенератор

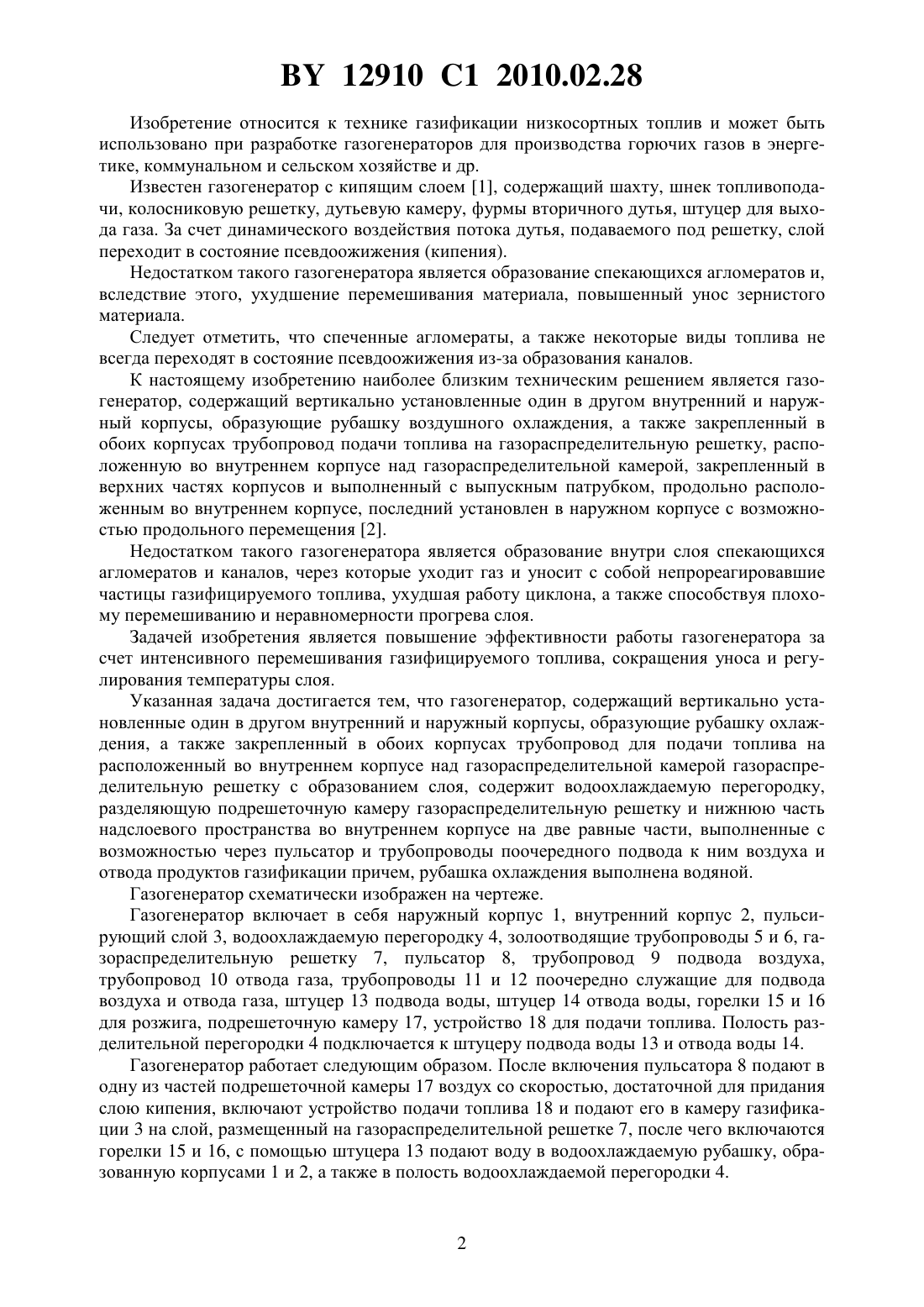

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Автор Бокун Иван Антонович(73) Патентообладатель Белорусский национальный технический университет(57) Газогенератор, содержащий вертикально установленные один в другом внутренний и наружные корпусы, образующие рубашку охлаждения, а также закрепленный в обоих корпусах трубопровод для подачи топлива на расположенную во внутреннем корпусе над газораспределительной камерой газораспределительную решетку с образованием слоя,отличающийся тем, что содержит водоохлаждаемую перегородку, разделяющую подрешеточную камеру, газораспределительную решетку и нижнюю часть надслоевого пространства во внутреннем корпусе на две равные части, выполненные с возможностью через пульсатор и трубопроводы поочередного подвода к ним воздуха и отвода продуктов газификации, причем рубашка охлаждения выполнена водяной. 12910 1 2010.02.28 Изобретение относится к технике газификации низкосортных топлив и может быть использовано при разработке газогенераторов для производства горючих газов в энергетике, коммунальном и сельском хозяйстве и др. Известен газогенератор с кипящим слоем 1, содержащий шахту, шнек топливоподачи, колосниковую решетку, дутьевую камеру, фурмы вторичного дутья, штуцер для выхода газа. За счет динамического воздействия потока дутья, подаваемого под решетку, слой переходит в состояние псевдоожижения (кипения). Недостатком такого газогенератора является образование спекающихся агломератов и,вследствие этого, ухудшение перемешивания материала, повышенный унос зернистого материала. Следует отметить, что спеченные агломераты, а также некоторые виды топлива не всегда переходят в состояние псевдоожижения из-за образования каналов. К настоящему изобретению наиболее близким техническим решением является газогенератор, содержащий вертикально установленные один в другом внутренний и наружный корпусы, образующие рубашку воздушного охлаждения, а также закрепленный в обоих корпусах трубопровод подачи топлива на газораспределительную решетку, расположенную во внутреннем корпусе над газораспределительной камерой, закрепленный в верхних частях корпусов и выполненный с выпускным патрубком, продольно расположенным во внутреннем корпусе, последний установлен в наружном корпусе с возможностью продольного перемещения 2. Недостатком такого газогенератора является образование внутри слоя спекающихся агломератов и каналов, через которые уходит газ и уносит с собой непрореагировавшие частицы газифицируемого топлива, ухудшая работу циклона, а также способствуя плохому перемешиванию и неравномерности прогрева слоя. Задачей изобретения является повышение эффективности работы газогенератора за счет интенсивного перемешивания газифицируемого топлива, сокращения уноса и регулирования температуры слоя. Указанная задача достигается тем, что газогенератор, содержащий вертикально установленные один в другом внутренний и наружный корпусы, образующие рубашку охлаждения, а также закрепленный в обоих корпусах трубопровод для подачи топлива на расположенный во внутреннем корпусе над газораспределительной камерой газораспределительную решетку с образованием слоя, содержит водоохлаждаемую перегородку,разделяющую подрешеточную камеру газораспределительную решетку и нижнюю часть надслоевого пространства во внутреннем корпусе на две равные части, выполненные с возможностью через пульсатор и трубопроводы поочередного подвода к ним воздуха и отвода продуктов газификации причем, рубашка охлаждения выполнена водяной. Газогенератор схематически изображен на чертеже. Газогенератор включает в себя наружный корпус 1, внутренний корпус 2, пульсирующий слой 3, водоохлаждаемую перегородку 4, золоотводящие трубопроводы 5 и 6, газораспределительную решетку 7, пульсатор 8, трубопровод 9 подвода воздуха,трубопровод 10 отвода газа, трубопроводы 11 и 12 поочередно служащие для подвода воздуха и отвода газа, штуцер 13 подвода воды, штуцер 14 отвода воды, горелки 15 и 16 для розжига, подрешеточную камеру 17, устройство 18 для подачи топлива. Полость разделительной перегородки 4 подключается к штуцеру подвода воды 13 и отвода воды 14. Газогенератор работает следующим образом. После включения пульсатора 8 подают в одну из частей подрешеточной камеры 17 воздух со скоростью, достаточной для придания слою кипения, включают устройство подачи топлива 18 и подают его в камеру газификации 3 на слой, размещенный на газораспределительной решетке 7, после чего включаются горелки 15 и 16, с помощью штуцера 13 подают воду в водоохлаждаемую рубашку, образованную корпусами 1 и 2, а также в полость водоохлаждаемой перегородки 4. 12910 1 2010.02.28 Образующийся в слое 3 и надслоевом пространстве газ благодаря разделительной перегородке 4 изменяет направление движения и проходит через неподвижную часть слоя 3,газораспределительную решетку 7, подрешеточную камеру 17, трубопроводы 11 или 12,пульсатор 8, трубопровод 10 для отвода газа. Вода из водоохлаждаемого пространства отводится с помощью штуцера 14. Преимущество предлагаемого газогенератора состоит в следующем благодаря разделению подрешеточной камеры, газораспределительной решетки, нижней части камеры газификации разделительной перегородкой обеспечивается чередования изменения подвода воздуха в слой и отвода газа, вследствие чего интенсифицируется перемешивание зернистого материала в одной из частей слоя, так как при каждом цикле происходит чередование состояний взвешенный слой, подающий, неподвижный, а во второй части камеры газификации слой остается неподвижным и благодаря этому в нем происходит очистка газа от пыли при его фильтрации через неподвижный слой. Кроме того, и при обращенном дутье протекают процессы газификации. Поочередное изменение состояний слоя и режима дутья прямоток и обращенное - предотвращает образование агломератов, каналов и интенсифицирует процессы тепло- и массообмена в слое, а также переводит в состояние движения даже плохосыпучие материалы. Источники информации 1. Альтшулер Новые процессы газификации твердого топлива. - М. Недра, 1976. С. 207. 2. А.с.2199057, МПК 723 С 10/18, 2003. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
