Газогенератор для твёрдого топлива

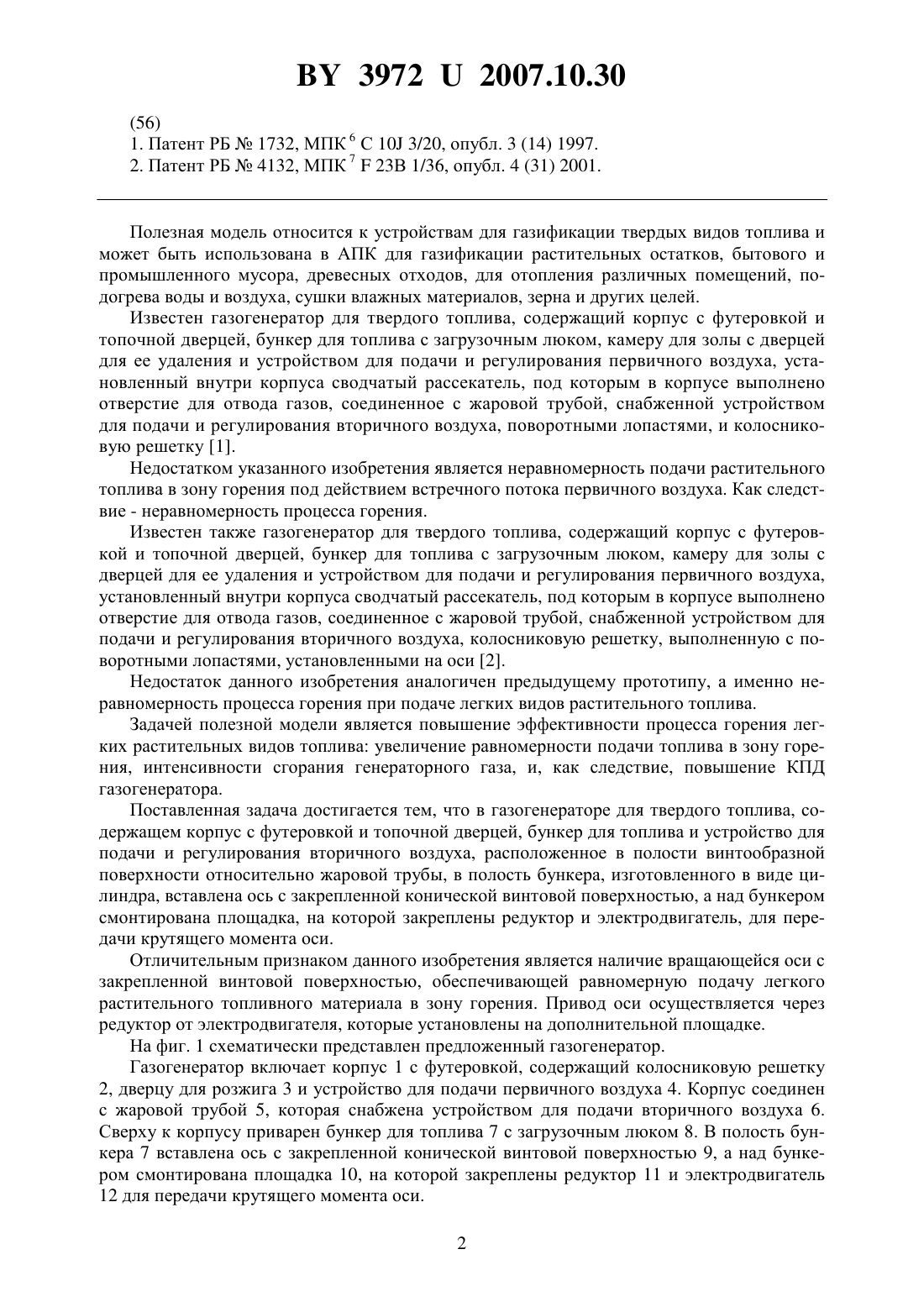

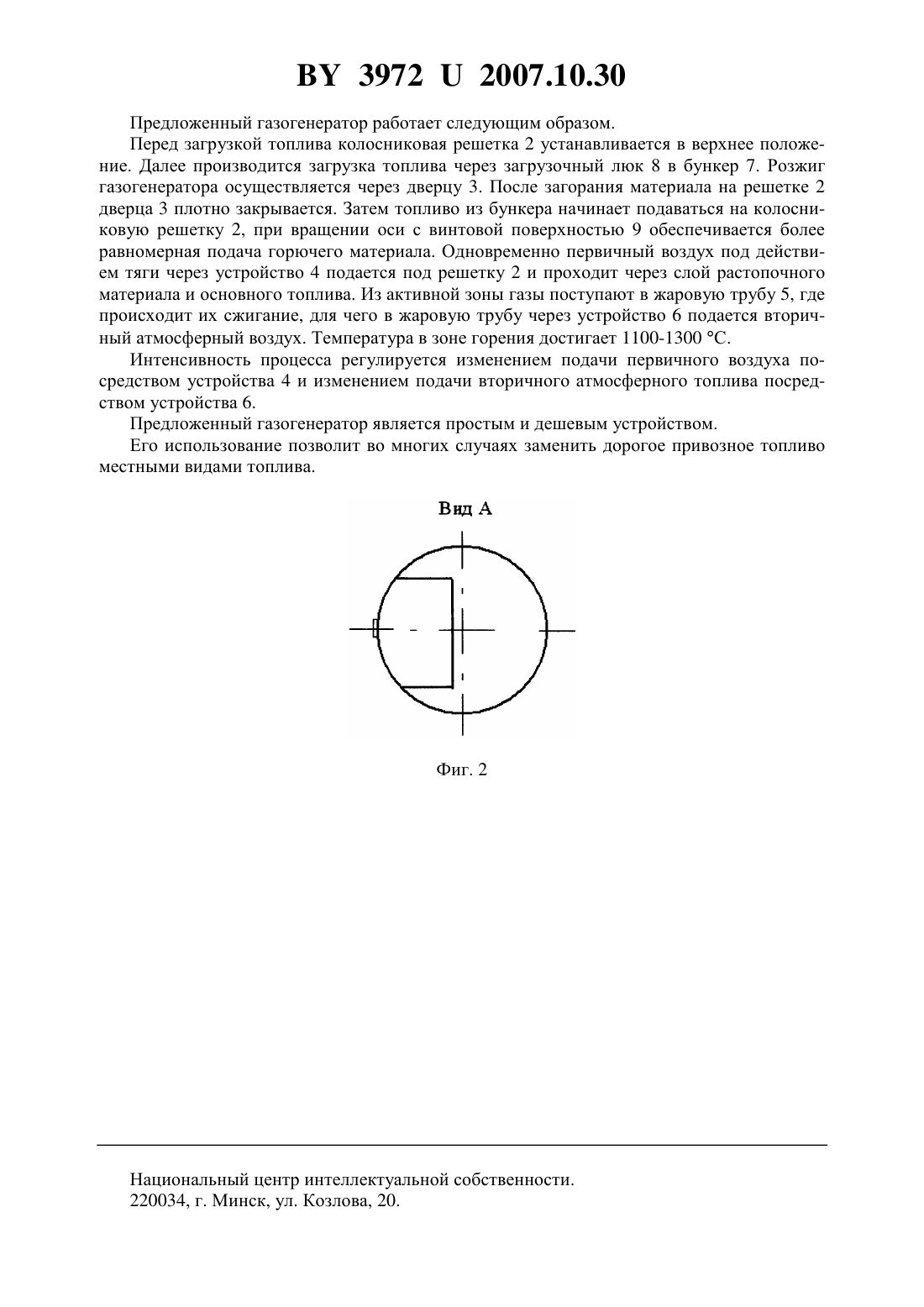

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГАЗОГЕНЕРАТОР ДЛЯ ТВРДОГО ТОПЛИВА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Артмьев Виктор Петрович Гаель Ирина Анатольевна Лавринович Наталья Евгеньевна Ловкис Виктор Болеславович Фалюшин Петр Леонтьевич Мелещенко Борис Антонович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Газогенератор для твердого топлива, содержащий корпус с футеровкой и топочной дверцей, бункер для топлива и устройство для подачи и регулирования первичного воздуха, жаровую трубу, снабженную устройством для подачи и регулирования вторичного воздуха, расположенным в плоскости винтообразной поверхности относительно жаровой трубы, отличающийся тем, что в полости бункера установлена ось с закрепленной винтовой поверхностью, а над бункером смонтирована площадка, на которой установлены редуктор и электродвигатель для передачи крутящего момента оси.(56) 1. Патент РБ 1732, МПК 6 С 10 3/20, опубл. 3 (14) 1997. 2. Патент РБ 4132, МПК 723 В 1/36, опубл. 4 (31) 2001. Полезная модель относится к устройствам для газификации твердых видов топлива и может быть использована в АПК для газификации растительных остатков, бытового и промышленного мусора, древесных отходов, для отопления различных помещений, подогрева воды и воздуха, сушки влажных материалов, зерна и других целей. Известен газогенератор для твердого топлива, содержащий корпус с футеровкой и топочной дверцей, бункер для топлива с загрузочным люком, камеру для золы с дверцей для ее удаления и устройством для подачи и регулирования первичного воздуха, установленный внутри корпуса сводчатый рассекатель, под которым в корпусе выполнено отверстие для отвода газов, соединенное с жаровой трубой, снабженной устройством для подачи и регулирования вторичного воздуха, поворотными лопастями, и колосниковую решетку 1. Недостатком указанного изобретения является неравномерность подачи растительного топлива в зону горения под действием встречного потока первичного воздуха. Как следствие - неравномерность процесса горения. Известен также газогенератор для твердого топлива, содержащий корпус с футеровкой и топочной дверцей, бункер для топлива с загрузочным люком, камеру для золы с дверцей для ее удаления и устройством для подачи и регулирования первичного воздуха,установленный внутри корпуса сводчатый рассекатель, под которым в корпусе выполнено отверстие для отвода газов, соединенное с жаровой трубой, снабженной устройством для подачи и регулирования вторичного воздуха, колосниковую решетку, выполненную с поворотными лопастями, установленными на оси 2. Недостаток данного изобретения аналогичен предыдущему прототипу, а именно неравномерность процесса горения при подаче легких видов растительного топлива. Задачей полезной модели является повышение эффективности процесса горения легких растительных видов топлива увеличение равномерности подачи топлива в зону горения, интенсивности сгорания генераторного газа, и, как следствие, повышение КПД газогенератора. Поставленная задача достигается тем, что в газогенераторе для твердого топлива, содержащем корпус с футеровкой и топочной дверцей, бункер для топлива и устройство для подачи и регулирования вторичного воздуха, расположенное в полости винтообразной поверхности относительно жаровой трубы, в полость бункера, изготовленного в виде цилиндра, вставлена ось с закрепленной конической винтовой поверхностью, а над бункером смонтирована площадка, на которой закреплены редуктор и электродвигатель, для передачи крутящего момента оси. Отличительным признаком данного изобретения является наличие вращающейся оси с закрепленной винтовой поверхностью, обеспечивающей равномерную подачу легкого растительного топливного материала в зону горения. Привод оси осуществляется через редуктор от электродвигателя, которые установлены на дополнительной площадке. На фиг. 1 схематически представлен предложенный газогенератор. Газогенератор включает корпус 1 с футеровкой, содержащий колосниковую решетку 2, дверцу для розжига 3 и устройство для подачи первичного воздуха 4. Корпус соединен с жаровой трубой 5, которая снабжена устройством для подачи вторичного воздуха 6. Сверху к корпусу приварен бункер для топлива 7 с загрузочным люком 8. В полость бункера 7 вставлена ось с закрепленной конической винтовой поверхностью 9, а над бункером смонтирована площадка 10, на которой закреплены редуктор 11 и электродвигатель 12 для передачи крутящего момента оси. 2 39722007.10.30 Предложенный газогенератор работает следующим образом. Перед загрузкой топлива колосниковая решетка 2 устанавливается в верхнее положение. Далее производится загрузка топлива через загрузочный люк 8 в бункер 7. Розжиг газогенератора осуществляется через дверцу 3. После загорания материала на решетке 2 дверца 3 плотно закрывается. Затем топливо из бункера начинает подаваться на колосниковую решетку 2, при вращении оси с винтовой поверхностью 9 обеспечивается более равномерная подача горючего материала. Одновременно первичный воздух под действием тяги через устройство 4 подается под решетку 2 и проходит через слой растопочного материала и основного топлива. Из активной зоны газы поступают в жаровую трубу 5, где происходит их сжигание, для чего в жаровую трубу через устройство 6 подается вторичный атмосферный воздух. Температура в зоне горения достигает 1100-1300 С. Интенсивность процесса регулируется изменением подачи первичноговоздуха посредством устройства 4 и изменением подачи вторичного атмосферного топлива посредством устройства 6. Предложенный газогенератор является простым и дешевым устройством. Его использование позволит во многих случаях заменить дорогое привозное топливо местными видами топлива. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
