Комбайн для селективной выемки мощного калийного пласта с породным прослоем

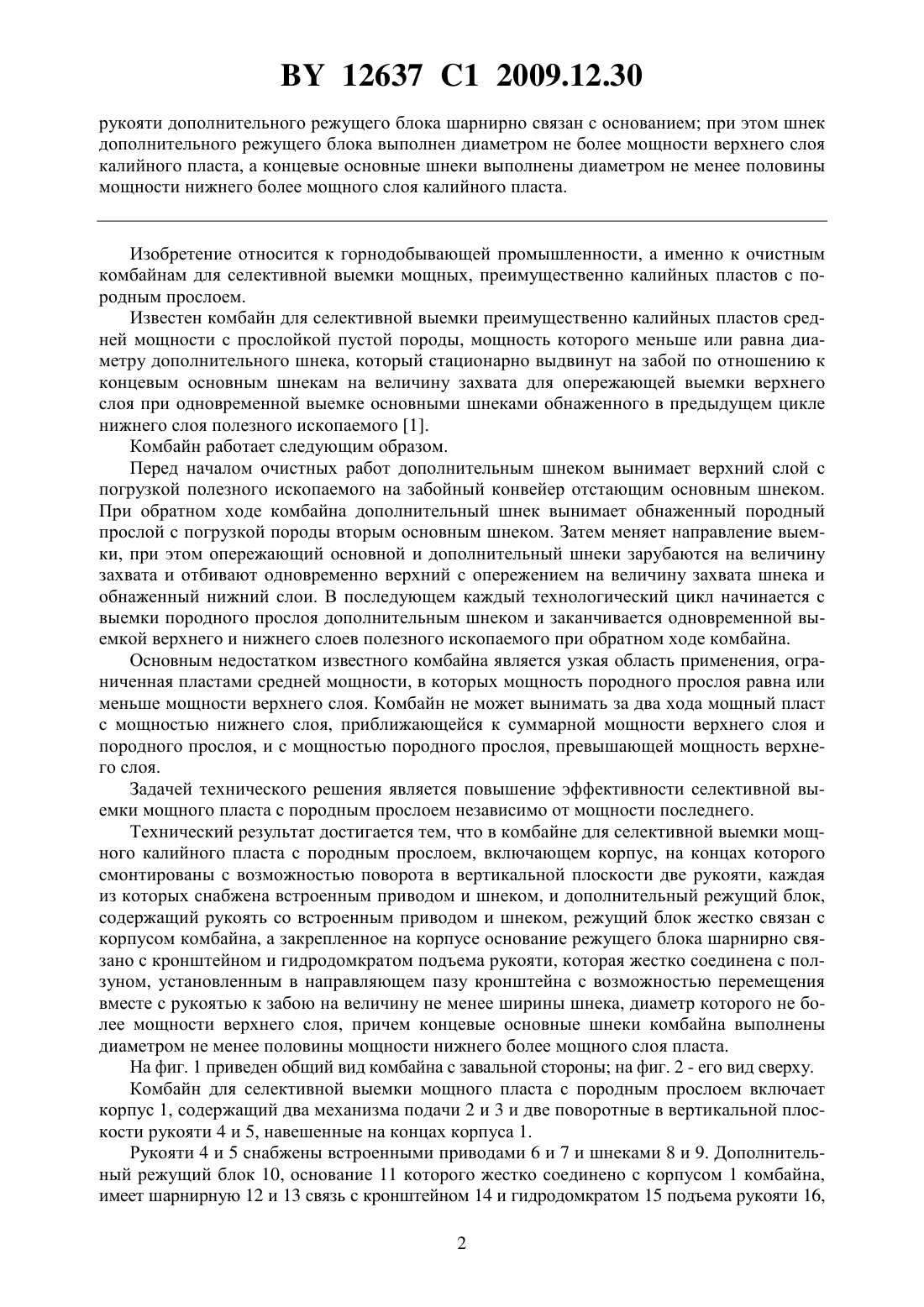

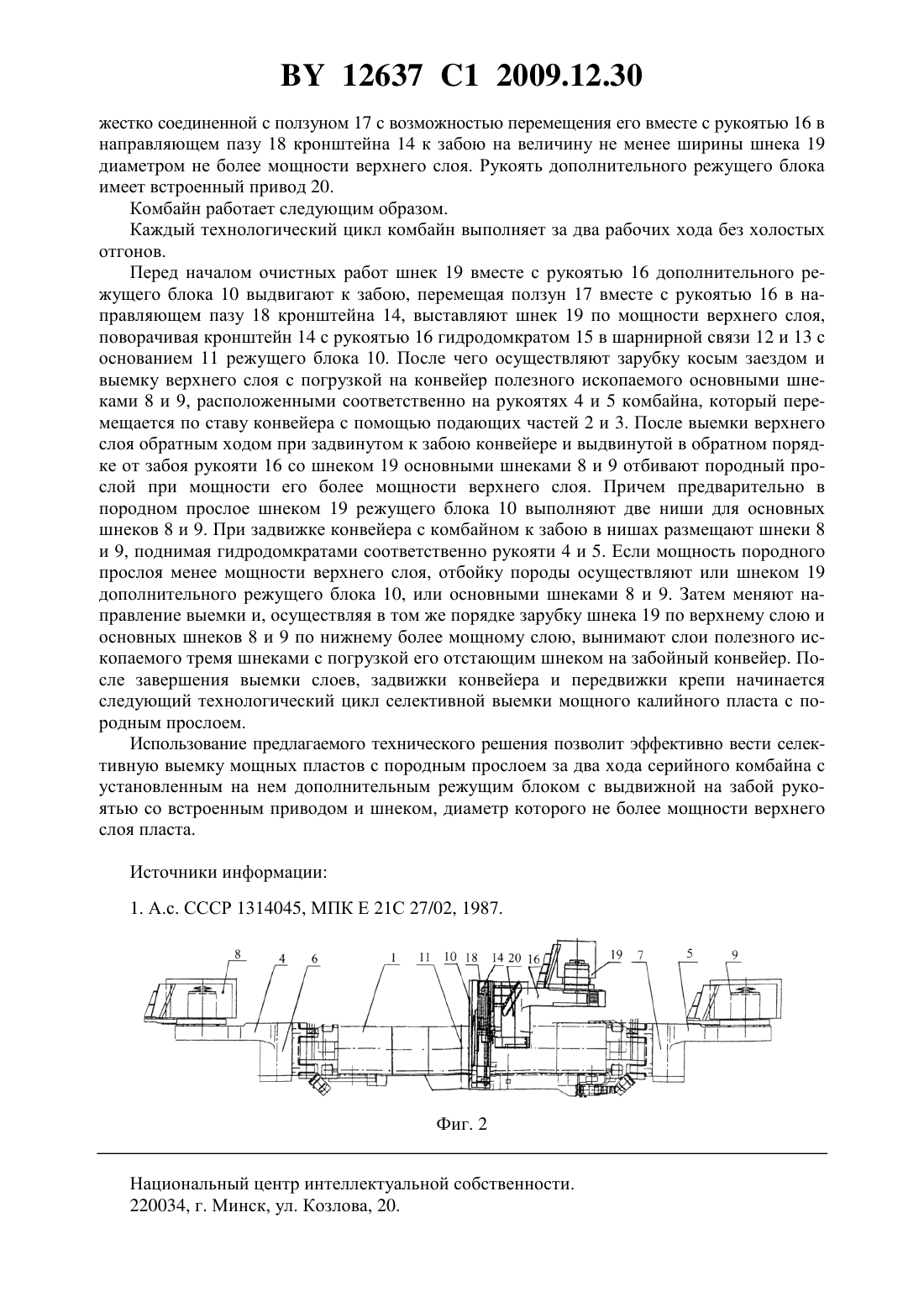

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБАЙН ДЛЯ СЕЛЕКТИВНОЙ ВЫЕМКИ МОЩНОГО КАЛИЙНОГО ПЛАСТА С ПОРОДНЫМ ПРОСЛОЕМ(71) Заявитель Республиканское унитарное предприятие Производственное объединение Беларуськалий(72) Авторы Тараканов Владимир Аркадьевич Чужов Василий Николаевич Кириенко Валерий Михайлович Прушак Виктор Яковлевич Петровский Борис Иванович Калиниченко Петр Иванович(73) Патентообладатель Республиканское унитарное предприятие Производственное объединение Беларуськалий(57) Комбайн для селективной выемки мощного калийного пласта с породным прослоем,включающий корпус, на концах которого смонтированы с возможностью поворота в вертикальной плоскости две рукояти, каждая из которых снабжена встроенным приводом и основным шнеком, и дополнительный режущий блок, содержащий рукоять со встроенным приводом и шнеком, отличающийся тем, что дополнительный режущий блок установлен на основании, жестко закрепленном на корпусе, и содержит шарнирно связанный с основанием кронштейн, выполненный с направляющим пазом рукоять дополнительного режущего блока жестко соединена с ползуном, установленным в направляющем пазу кронштейна с возможностью перемещения вместе с рукоятью дополнительного режущего блока к забою на величину не менее ширины установленного на ней шнека гидродомкрат подъема 12637 1 2009.12.30 рукояти дополнительного режущего блока шарнирно связан с основанием при этом шнек дополнительного режущего блока выполнен диаметром не более мощности верхнего слоя калийного пласта, а концевые основные шнеки выполнены диаметром не менее половины мощности нижнего более мощного слоя калийного пласта. Изобретение относится к горнодобывающей промышленности, а именно к очистным комбайнам для селективной выемки мощных, преимущественно калийных пластов с породным прослоем. Известен комбайн для селективной выемки преимущественно калийных пластов средней мощности с прослойкой пустой породы, мощность которого меньше или равна диаметру дополнительного шнека, который стационарно выдвинут на забой по отношению к концевым основным шнекам на величину захвата для опережающей выемки верхнего слоя при одновременной выемке основными шнеками обнаженного в предыдущем цикле нижнего слоя полезного ископаемого 1. Комбайн работает следующим образом. Перед началом очистных работ дополнительным шнеком вынимает верхний слой с погрузкой полезного ископаемого на забойный конвейер отстающим основным шнеком. При обратном ходе комбайна дополнительный шнек вынимает обнаженный породный прослой с погрузкой породы вторым основным шнеком. Затем меняет направление выемки, при этом опережающий основной и дополнительный шнеки зарубаются на величину захвата и отбивают одновременно верхний с опережением на величину захвата шнека и обнаженный нижний слои. В последующем каждый технологический цикл начинается с выемки породного прослоя дополнительным шнеком и заканчивается одновременной выемкой верхнего и нижнего слоев полезного ископаемого при обратном ходе комбайна. Основным недостатком известного комбайна является узкая область применения, ограниченная пластами средней мощности, в которых мощность породного прослоя равна или меньше мощности верхнего слоя. Комбайн не может вынимать за два хода мощный пласт с мощностью нижнего слоя, приближающейся к суммарной мощности верхнего слоя и породного прослоя, и с мощностью породного прослоя, превышающей мощность верхнего слоя. Задачей технического решения является повышение эффективности селективной выемки мощного пласта с породным прослоем независимо от мощности последнего. Технический результат достигается тем, что в комбайне для селективной выемки мощного калийного пласта с породным прослоем, включающем корпус, на концах которого смонтированы с возможностью поворота в вертикальной плоскости две рукояти, каждая из которых снабжена встроенным приводом и шнеком, и дополнительный режущий блок,содержащий рукоять со встроенным приводом и шнеком, режущий блок жестко связан с корпусом комбайна, а закрепленное на корпусе основание режущего блока шарнирно связано с кронштейном и гидродомкратом подъема рукояти, которая жестко соединена с ползуном, установленным в направляющем пазу кронштейна с возможностью перемещения вместе с рукоятью к забою на величину не менее ширины шнека, диаметр которого не более мощности верхнего слоя, причем концевые основные шнеки комбайна выполнены диаметром не менее половины мощности нижнего более мощного слоя пласта. На фиг. 1 приведен общий вид комбайна с завальной стороны на фиг. 2 - его вид сверху. Комбайн для селективной выемки мощного пласта с породным прослоем включает корпус 1, содержащий два механизма подачи 2 и 3 и две поворотные в вертикальной плоскости рукояти 4 и 5, навешенные на концах корпуса 1. Рукояти 4 и 5 снабжены встроенными приводами 6 и 7 и шнеками 8 и 9. Дополнительный режущий блок 10, основание 11 которого жестко соединено с корпусом 1 комбайна,имеет шарнирную 12 и 13 связь с кронштейном 14 и гидродомкратом 15 подъема рукояти 16,2 12637 1 2009.12.30 жестко соединенной с ползуном 17 с возможностью перемещения его вместе с рукоятью 16 в направляющем пазу 18 кронштейна 14 к забою на величину не менее ширины шнека 19 диаметром не более мощности верхнего слоя. Рукоять дополнительного режущего блока имеет встроенный привод 20. Комбайн работает следующим образом. Каждый технологический цикл комбайн выполняет за два рабочих хода без холостых отгонов. Перед началом очистных работ шнек 19 вместе с рукоятью 16 дополнительного режущего блока 10 выдвигают к забою, перемещая ползун 17 вместе с рукоятью 16 в направляющем пазу 18 кронштейна 14, выставляют шнек 19 по мощности верхнего слоя,поворачивая кронштейн 14 с рукоятью 16 гидродомкратом 15 в шарнирной связи 12 и 13 с основанием 11 режущего блока 10. После чего осуществляют зарубку косым заездом и выемку верхнего слоя с погрузкой на конвейер полезного ископаемого основными шнеками 8 и 9, расположенными соответственно на рукоятях 4 и 5 комбайна, который перемещается по ставу конвейера с помощью подающих частей 2 и 3. После выемки верхнего слоя обратным ходом при задвинутом к забою конвейере и выдвинутой в обратном порядке от забоя рукояти 16 со шнеком 19 основными шнеками 8 и 9 отбивают породный прослой при мощности его более мощности верхнего слоя. Причем предварительно в породном прослое шнеком 19 режущего блока 10 выполняют две ниши для основных шнеков 8 и 9. При задвижке конвейера с комбайном к забою в нишах размещают шнеки 8 и 9, поднимая гидродомкратами соответственно рукояти 4 и 5. Если мощность породного прослоя менее мощности верхнего слоя, отбойку породы осуществляют или шнеком 19 дополнительного режущего блока 10, или основными шнеками 8 и 9. Затем меняют направление выемки и, осуществляя в том же порядке зарубку шнека 19 по верхнему слою и основных шнеков 8 и 9 по нижнему более мощному слою, вынимают слои полезного ископаемого тремя шнеками с погрузкой его отстающим шнеком на забойный конвейер. После завершения выемки слоев, задвижки конвейера и передвижки крепи начинается следующий технологический цикл селективной выемки мощного калийного пласта с породным прослоем. Использование предлагаемого технического решения позволит эффективно вести селективную выемку мощных пластов с породным прослоем за два хода серийного комбайна с установленным на нем дополнительным режущим блоком с выдвижной на забой рукоятью со встроенным приводом и шнеком, диаметр которого не более мощности верхнего слоя пласта. Источники информации 1. А.с. СССР 1314045, МПК Е 21 С 27/02, 1987. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
