Комбайн для селективной выемки пластов полезного ископаемого с породным прослоем

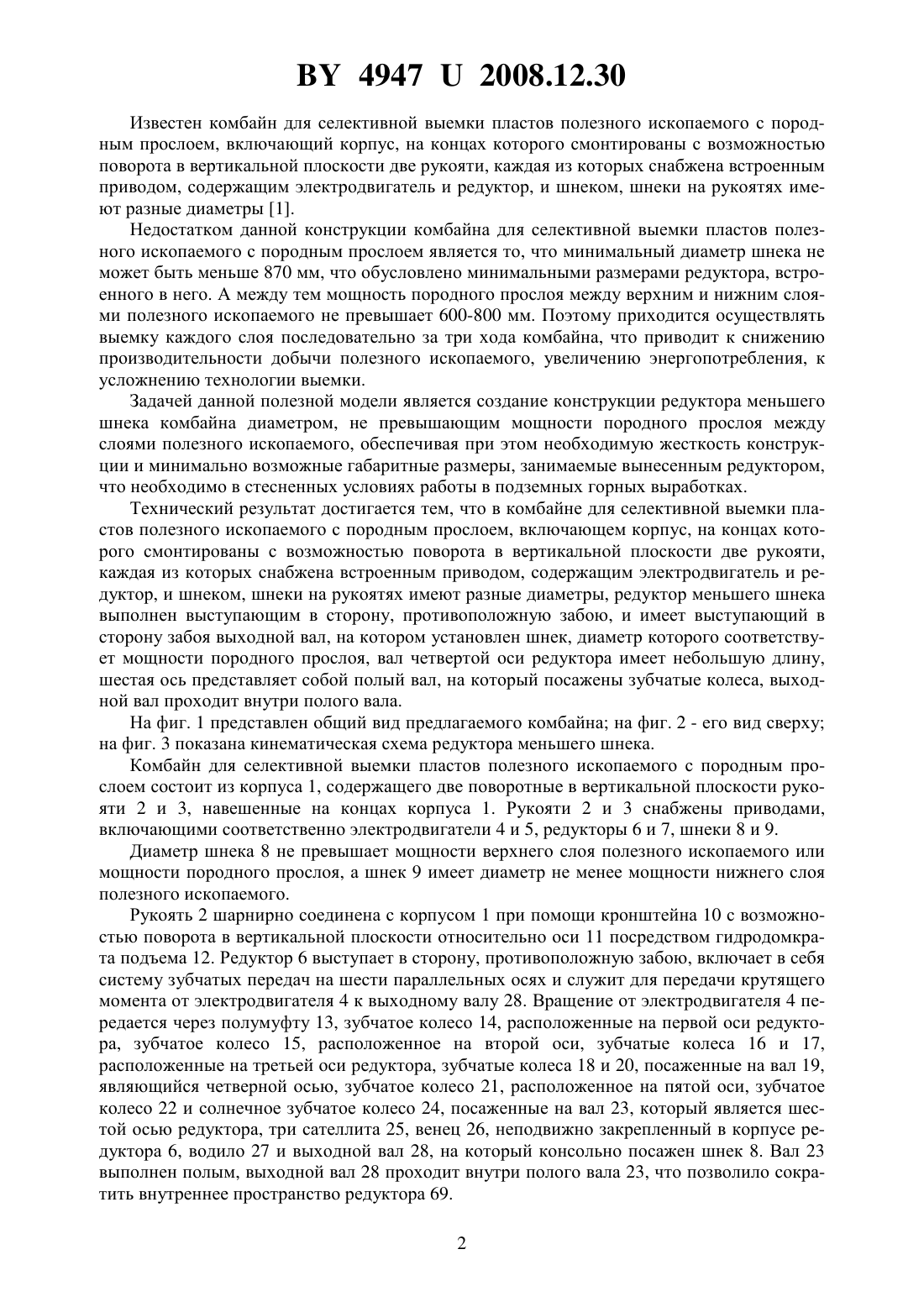

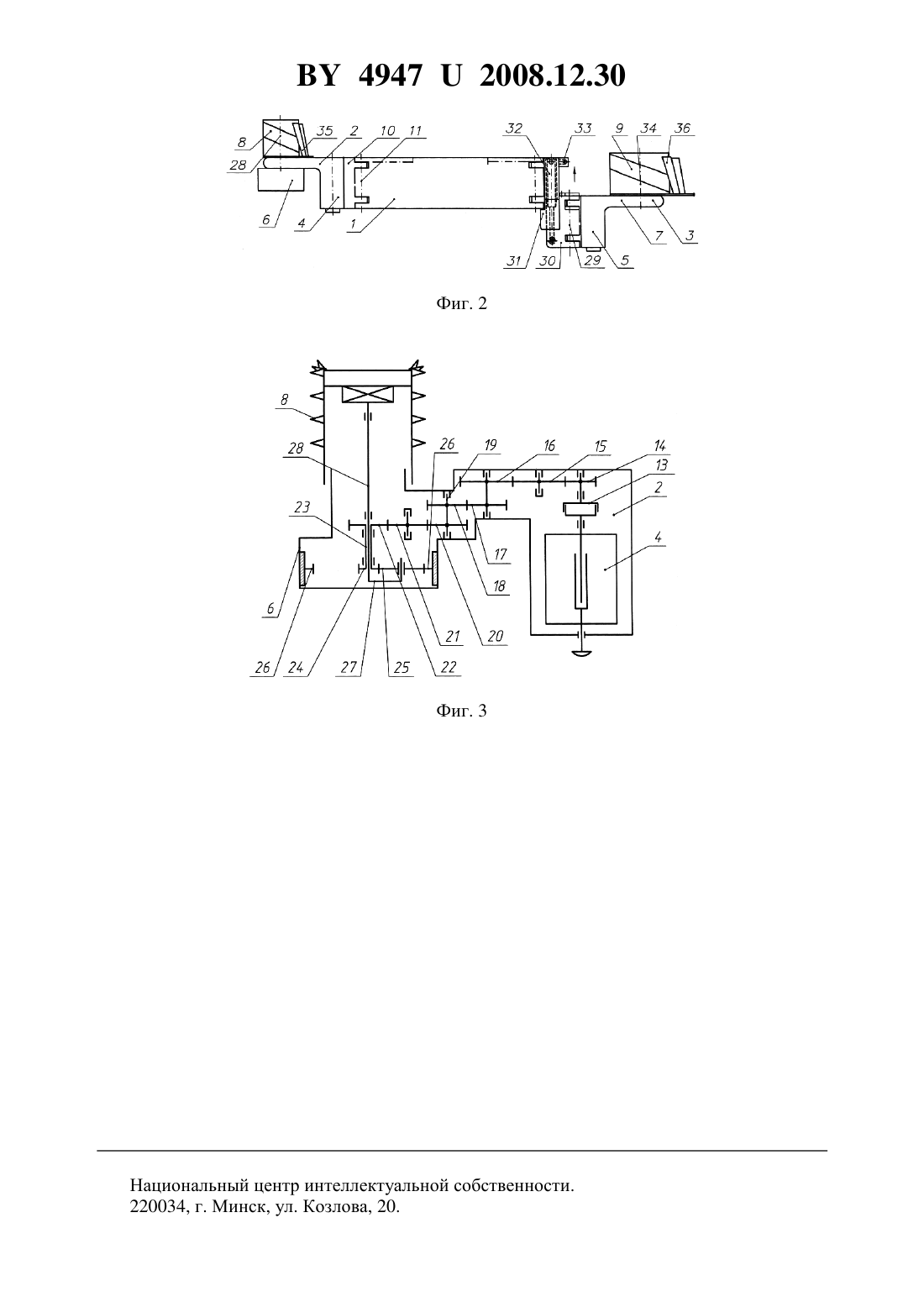

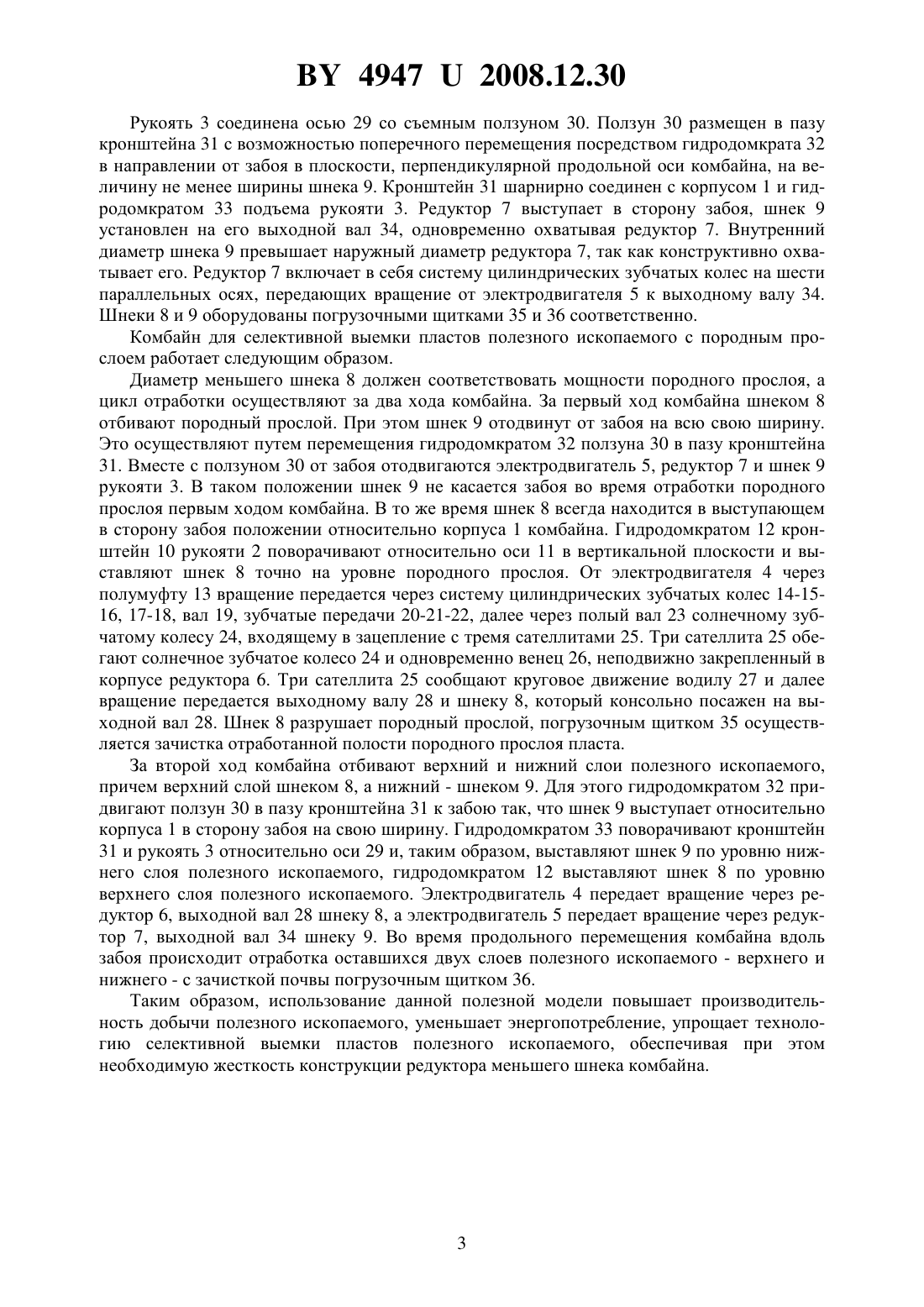

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБАЙН ДЛЯ СЕЛЕКТИВНОЙ ВЫЕМКИ ПЛАСТОВ ПОЛЕЗНОГО ИСКОПАЕМОГО С ПОРОДНЫМ ПРОСЛОЕМ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Шаповалов Валерий Иванович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комбайн для селективной выемки пластов полезного ископаемого с породным прослоем, включающий корпус, на концах которого смонтированы с возможностью поворота в вертикальной плоскости две рукояти, каждая из которых снабжена встроенным приводом, содержащим электродвигатель и редуктор, и шнеком, шнеки на рукоятях имеют разные диаметры, отличающийся тем, что редуктор меньшего шнека выполнен выступающим в сторону, противоположную забою, и имеет выступающий в сторону забоя выходной вал, на котором установлен шнек, диаметр которого соответствует мощности породного прослоя, вал четвертой оси редуктора имеет небольшую длину, шестая ось представляет собой полый вал, на который посажены зубчатые колеса, выходной вал проходит внутри полого вала.(56) 1. Комбайн для селективной разработки полезных ископаемых пат. 1610 РБ, МПК Е 21 С 27/02 / С.С. Жибуртович, Л.И. Томчин, В.А. Сычевский, В.Н. Чужов, Ю.П. Волчок,В.И. Тодоров заявитель ПО Беларуськалий. -950008 заявл. 03.01.1995 опубл. 30.03.1997 // Афцыйны бюл. / Нац. цэнтр нтэлектуал. уласнасц. - 1997. -1(12). - С. 140. Фиг. 1 Полезная модель относится к горнодобывающей промышленности, а именно к очистным комбайнам для селективной выемки преимущественно калийных пластов с породным прослоем. 49472008.12.30 Известен комбайн для селективной выемки пластов полезного ископаемого с породным прослоем, включающий корпус, на концах которого смонтированы с возможностью поворота в вертикальной плоскости две рукояти, каждая из которых снабжена встроенным приводом, содержащим электродвигатель и редуктор, и шнеком, шнеки на рукоятях имеют разные диаметры 1. Недостатком данной конструкции комбайна для селективной выемки пластов полезного ископаемого с породным прослоем является то, что минимальный диаметр шнека не может быть меньше 870 мм, что обусловлено минимальными размерами редуктора, встроенного в него. А между тем мощность породного прослоя между верхним и нижним слоями полезного ископаемого не превышает 600-800 мм. Поэтому приходится осуществлять выемку каждого слоя последовательно за три хода комбайна, что приводит к снижению производительности добычи полезного ископаемого, увеличению энергопотребления, к усложнению технологии выемки. Задачей данной полезной модели является создание конструкции редуктора меньшего шнека комбайна диаметром, не превышающим мощности породного прослоя между слоями полезного ископаемого, обеспечивая при этом необходимую жесткость конструкции и минимально возможные габаритные размеры, занимаемые вынесенным редуктором,что необходимо в стесненных условиях работы в подземных горных выработках. Технический результат достигается тем, что в комбайне для селективной выемки пластов полезного ископаемого с породным прослоем, включающем корпус, на концах которого смонтированы с возможностью поворота в вертикальной плоскости две рукояти,каждая из которых снабжена встроенным приводом, содержащим электродвигатель и редуктор, и шнеком, шнеки на рукоятях имеют разные диаметры, редуктор меньшего шнека выполнен выступающим в сторону, противоположную забою, и имеет выступающий в сторону забоя выходной вал, на котором установлен шнек, диаметр которого соответствует мощности породного прослоя, вал четвертой оси редуктора имеет небольшую длину,шестая ось представляет собой полый вал, на который посажены зубчатые колеса, выходной вал проходит внутри полого вала. На фиг. 1 представлен общий вид предлагаемого комбайна на фиг. 2 - его вид сверху на фиг. 3 показана кинематическая схема редуктора меньшего шнека. Комбайн для селективной выемки пластов полезного ископаемого с породным прослоем состоит из корпуса 1, содержащего две поворотные в вертикальной плоскости рукояти 2 и 3, навешенные на концах корпуса 1. Рукояти 2 и 3 снабжены приводами,включающими соответственно электродвигатели 4 и 5, редукторы 6 и 7, шнеки 8 и 9. Диаметр шнека 8 не превышает мощности верхнего слоя полезного ископаемого или мощности породного прослоя, а шнек 9 имеет диаметр не менее мощности нижнего слоя полезного ископаемого. Рукоять 2 шарнирно соединена с корпусом 1 при помощи кронштейна 10 с возможностью поворота в вертикальной плоскости относительно оси 11 посредством гидродомкрата подъема 12. Редуктор 6 выступает в сторону, противоположную забою, включает в себя систему зубчатых передач на шести параллельных осях и служит для передачи крутящего момента от электродвигателя 4 к выходному валу 28. Вращение от электродвигателя 4 передается через полумуфту 13, зубчатое колесо 14, расположенные на первой оси редуктора, зубчатое колесо 15, расположенное на второй оси, зубчатые колеса 16 и 17,расположенные на третьей оси редуктора, зубчатые колеса 18 и 20, посаженные на вал 19,являющийся четверной осью, зубчатое колесо 21, расположенное на пятой оси, зубчатое колесо 22 и солнечное зубчатое колесо 24, посаженные на вал 23, который является шестой осью редуктора, три сателлита 25, венец 26, неподвижно закрепленный в корпусе редуктора 6, водило 27 и выходной вал 28, на который консольно посажен шнек 8. Вал 23 выполнен полым, выходной вал 28 проходит внутри полого вала 23, что позволило сократить внутреннее пространство редуктора 69. 2 49472008.12.30 Рукоять 3 соединена осью 29 со съемным ползуном 30. Ползун 30 размещен в пазу кронштейна 31 с возможностью поперечного перемещения посредством гидродомкрата 32 в направлении от забоя в плоскости, перпендикулярной продольной оси комбайна, на величину не менее ширины шнека 9. Кронштейн 31 шарнирно соединен с корпусом 1 и гидродомкратом 33 подъема рукояти 3. Редуктор 7 выступает в сторону забоя, шнек 9 установлен на его выходной вал 34, одновременно охватывая редуктор 7. Внутренний диаметр шнека 9 превышает наружный диаметр редуктора 7, так как конструктивно охватывает его. Редуктор 7 включает в себя систему цилиндрических зубчатых колес на шести параллельных осях, передающих вращение от электродвигателя 5 к выходному валу 34. Шнеки 8 и 9 оборудованы погрузочными щитками 35 и 36 соответственно. Комбайн для селективной выемки пластов полезного ископаемого с породным прослоем работает следующим образом. Диаметр меньшего шнека 8 должен соответствовать мощности породного прослоя, а цикл отработки осуществляют за два хода комбайна. За первый ход комбайна шнеком 8 отбивают породный прослой. При этом шнек 9 отодвинут от забоя на всю свою ширину. Это осуществляют путем перемещения гидродомкратом 32 ползуна 30 в пазу кронштейна 31. Вместе с ползуном 30 от забоя отодвигаются электродвигатель 5, редуктор 7 и шнек 9 рукояти 3. В таком положении шнек 9 не касается забоя во время отработки породного прослоя первым ходом комбайна. В то же время шнек 8 всегда находится в выступающем в сторону забоя положении относительно корпуса 1 комбайна. Гидродомкратом 12 кронштейн 10 рукояти 2 поворачивают относительно оси 11 в вертикальной плоскости и выставляют шнек 8 точно на уровне породного прослоя. От электродвигателя 4 через полумуфту 13 вращение передается через систему цилиндрических зубчатых колес 14-1516, 17-18, вал 19, зубчатые передачи 20-21-22, далее через полый вал 23 солнечному зубчатому колесу 24, входящему в зацепление с тремя сателлитами 25. Три сателлита 25 обегают солнечное зубчатое колесо 24 и одновременно венец 26, неподвижно закрепленный в корпусе редуктора 6. Три сателлита 25 сообщают круговое движение водилу 27 и далее вращение передается выходному валу 28 и шнеку 8, который консольно посажен на выходной вал 28. Шнек 8 разрушает породный прослой, погрузочным щитком 35 осуществляется зачистка отработанной полости породного прослоя пласта. За второй ход комбайна отбивают верхний и нижний слои полезного ископаемого,причем верхний слой шнеком 8, а нижний - шнеком 9. Для этого гидродомкратом 32 придвигают ползун 30 в пазу кронштейна 31 к забою так, что шнек 9 выступает относительно корпуса 1 в сторону забоя на свою ширину. Гидродомкратом 33 поворачивают кронштейн 31 и рукоять 3 относительно оси 29 и, таким образом, выставляют шнек 9 по уровню нижнего слоя полезного ископаемого, гидродомкратом 12 выставляют шнек 8 по уровню верхнего слоя полезного ископаемого. Электродвигатель 4 передает вращение через редуктор 6, выходной вал 28 шнеку 8, а электродвигатель 5 передает вращение через редуктор 7, выходной вал 34 шнеку 9. Во время продольного перемещения комбайна вдоль забоя происходит отработка оставшихся двух слоев полезного ископаемого - верхнего и нижнего - с зачисткой почвы погрузочным щитком 36. Таким образом, использование данной полезной модели повышает производительность добычи полезного ископаемого, уменьшает энергопотребление, упрощает технологию селективной выемки пластов полезного ископаемого, обеспечивая при этом необходимую жесткость конструкции редуктора меньшего шнека комбайна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
