Устройство для отделения растительных и почвенных примесей от корнеклубнеплодов

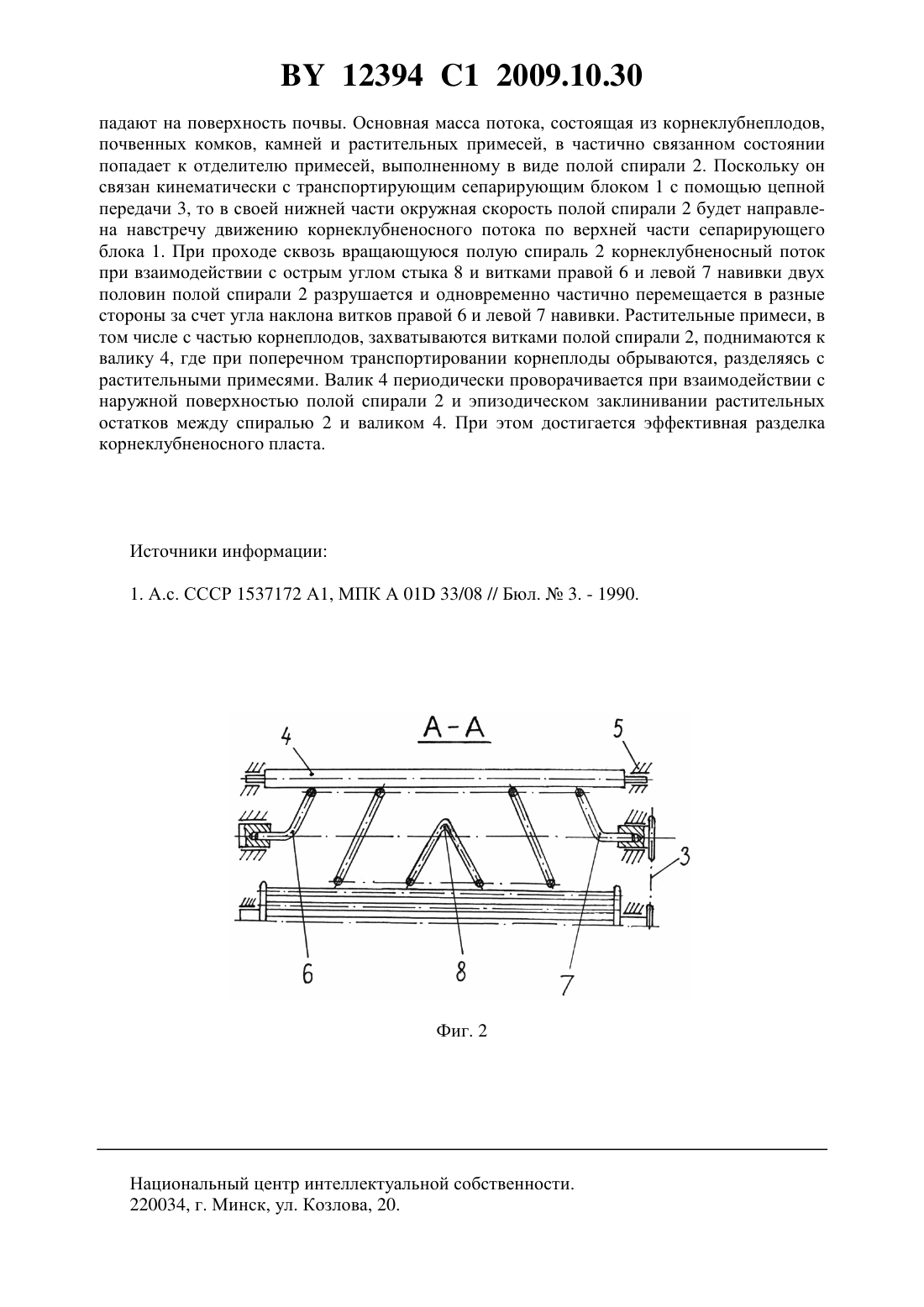

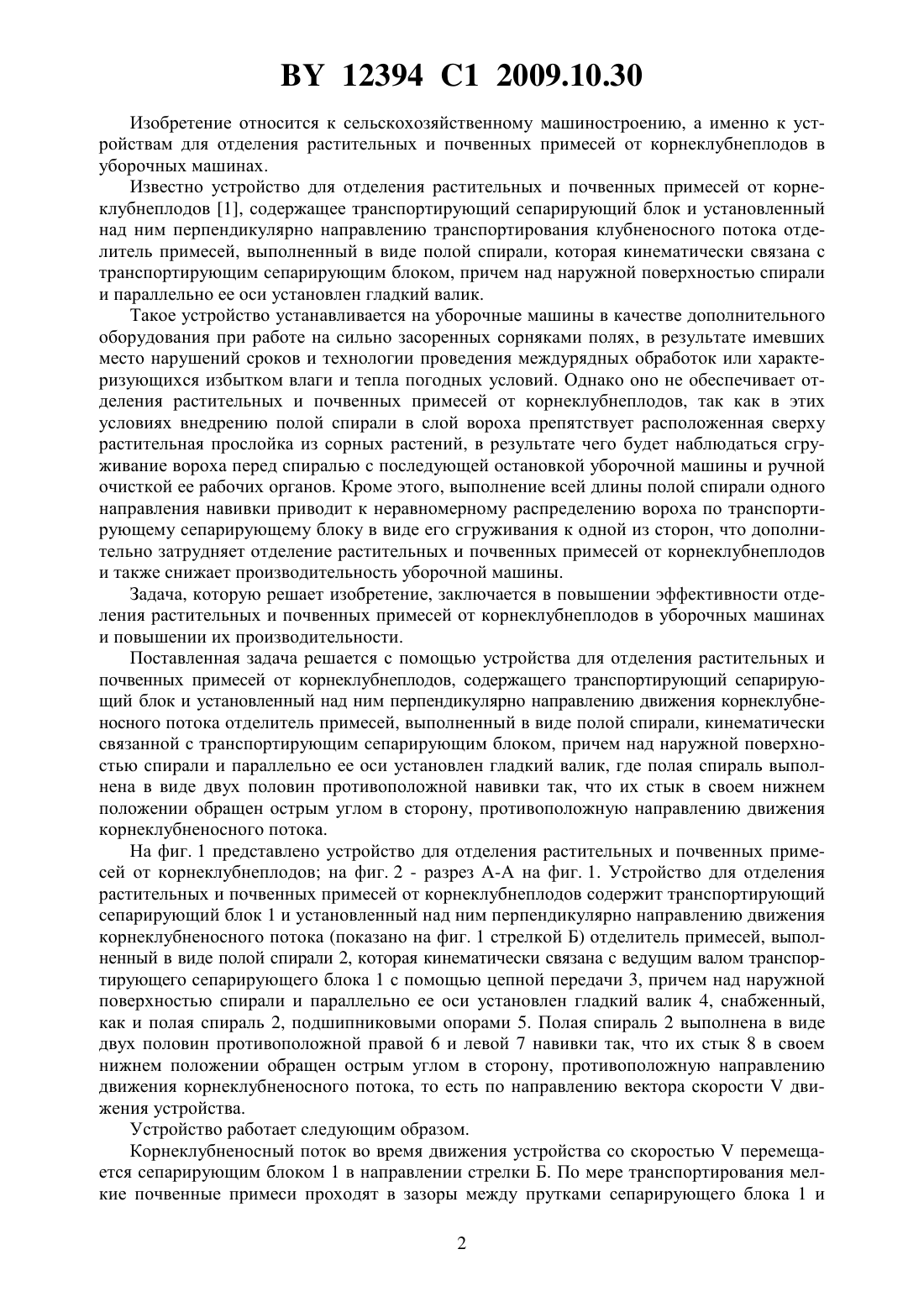

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ РАСТИТЕЛЬНЫХ И ПОЧВЕННЫХ ПРИМЕСЕЙ ОТ КОРНЕКЛУБНЕПЛОДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для отделения растительных и почвенных примесей от корнеклубнеплодов, содержащее транспортирующий сепарирующий блок и установленный над ним перпендикулярно направлению движения корнеклубненосного потока отделитель примесей,выполненный в виде полой спирали, кинематически связанной с транспортирующим сепарирующим блоком, причем над наружной поверхностью спирали и параллельно ее оси установлен гладкий валик, отличающееся тем, что полая спираль выполнена в виде двух половин противоположной навивки так, что их стык в своем нижнем положении обращен острым углом в сторону, противоположную направлению движения корнеклубненосного потока. 12394 1 2009.10.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для отделения растительных и почвенных примесей от корнеклубнеплодов в уборочных машинах. Известно устройство для отделения растительных и почвенных примесей от корнеклубнеплодов 1, содержащее транспортирующий сепарирующий блок и установленный над ним перпендикулярно направлению транспортирования клубненосного потока отделитель примесей, выполненный в виде полой спирали, которая кинематически связана с транспортирующим сепарирующим блоком, причем над наружной поверхностью спирали и параллельно ее оси установлен гладкий валик. Такое устройство устанавливается на уборочные машины в качестве дополнительного оборудования при работе на сильно засоренных сорняками полях, в результате имевших место нарушений сроков и технологии проведения междурядных обработок или характеризующихся избытком влаги и тепла погодных условий. Однако оно не обеспечивает отделения растительных и почвенных примесей от корнеклубнеплодов, так как в этих условиях внедрению полой спирали в слой вороха препятствует расположенная сверху растительная прослойка из сорных растений, в результате чего будет наблюдаться сгруживание вороха перед спиралью с последующей остановкой уборочной машины и ручной очисткой ее рабочих органов. Кроме этого, выполнение всей длины полой спирали одного направления навивки приводит к неравномерному распределению вороха по транспортирующему сепарирующему блоку в виде его сгруживания к одной из сторон, что дополнительно затрудняет отделение растительных и почвенных примесей от корнеклубнеплодов и также снижает производительность уборочной машины. Задача, которую решает изобретение, заключается в повышении эффективности отделения растительных и почвенных примесей от корнеклубнеплодов в уборочных машинах и повышении их производительности. Поставленная задача решается с помощью устройства для отделения растительных и почвенных примесей от корнеклубнеплодов, содержащего транспортирующий сепарирующий блок и установленный над ним перпендикулярно направлению движения корнеклубненосного потока отделитель примесей, выполненный в виде полой спирали, кинематически связанной с транспортирующим сепарирующим блоком, причем над наружной поверхностью спирали и параллельно ее оси установлен гладкий валик, где полая спираль выполнена в виде двух половин противоположной навивки так, что их стык в своем нижнем положении обращен острым углом в сторону, противоположную направлению движения корнеклубненосного потока. На фиг. 1 представлено устройство для отделения растительных и почвенных примесей от корнеклубнеплодов на фиг. 2 - разрез А-А на фиг. 1. Устройство для отделения растительных и почвенных примесей от корнеклубнеплодов содержит транспортирующий сепарирующий блок 1 и установленный над ним перпендикулярно направлению движения корнеклубненосного потока (показано на фиг. 1 стрелкой Б) отделитель примесей, выполненный в виде полой спирали 2, которая кинематически связана с ведущим валом транспортирующего сепарирующего блока 1 с помощью цепной передачи 3, причем над наружной поверхностью спирали и параллельно ее оси установлен гладкий валик 4, снабженный,как и полая спираль 2, подшипниковыми опорами 5. Полая спираль 2 выполнена в виде двух половин противоположной правой 6 и левой 7 навивки так, что их стык 8 в своем нижнем положении обращен острым углом в сторону, противоположную направлению движения корнеклубненосного потока, то есть по направлению вектора скоростидвижения устройства. Устройство работает следующим образом. Корнеклубненосный поток во время движения устройства со скоростьюперемещается сепарирующим блоком 1 в направлении стрелки Б. По мере транспортирования мелкие почвенные примеси проходят в зазоры между прутками сепарирующего блока 1 и 2 12394 1 2009.10.30 падают на поверхность почвы. Основная масса потока, состоящая из корнеклубнеплодов,почвенных комков, камней и растительных примесей, в частично связанном состоянии попадает к отделителю примесей, выполненному в виде полой спирали 2. Поскольку он связан кинематически с транспортирующим сепарирующим блоком 1 с помощью цепной передачи 3, то в своей нижней части окружная скорость полой спирали 2 будет направлена навстречу движению корнеклубненосного потока по верхней части сепарирующего блока 1. При проходе сквозь вращающуюся полую спираль 2 корнеклубненосный поток при взаимодействии с острым углом стыка 8 и витками правой 6 и левой 7 навивки двух половин полой спирали 2 разрушается и одновременно частично перемещается в разные стороны за счет угла наклона витков правой 6 и левой 7 навивки. Растительные примеси, в том числе с частью корнеплодов, захватываются витками полой спирали 2, поднимаются к валику 4, где при поперечном транспортировании корнеплоды обрываются, разделяясь с растительными примесями. Валик 4 периодически проворачивается при взаимодействии с наружной поверхностью полой спирали 2 и эпизодическом заклинивании растительных остатков между спиралью 2 и валиком 4. При этом достигается эффективная разделка корнеклубненосного пласта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
