Устройство для питания электрической нагрузки

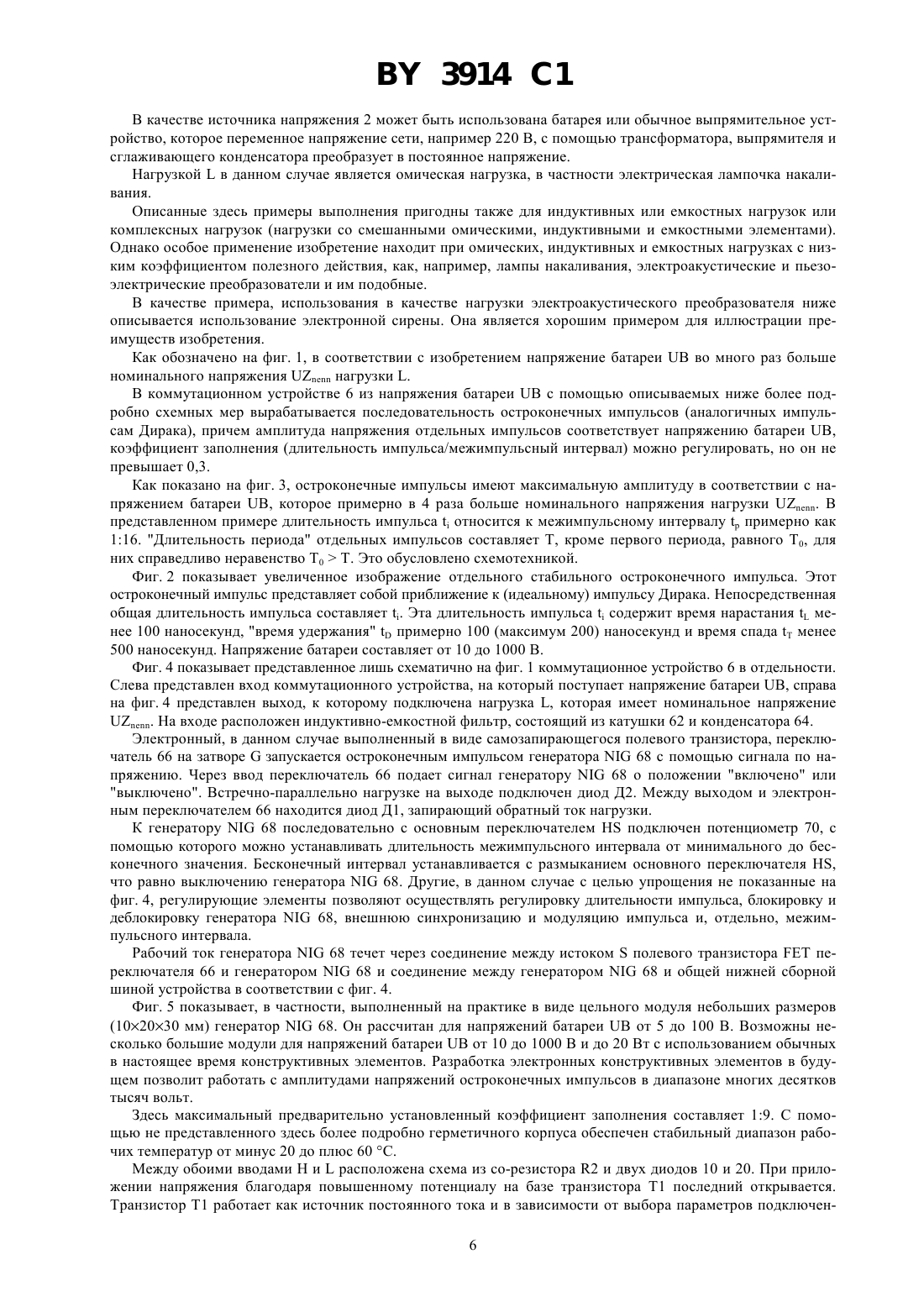

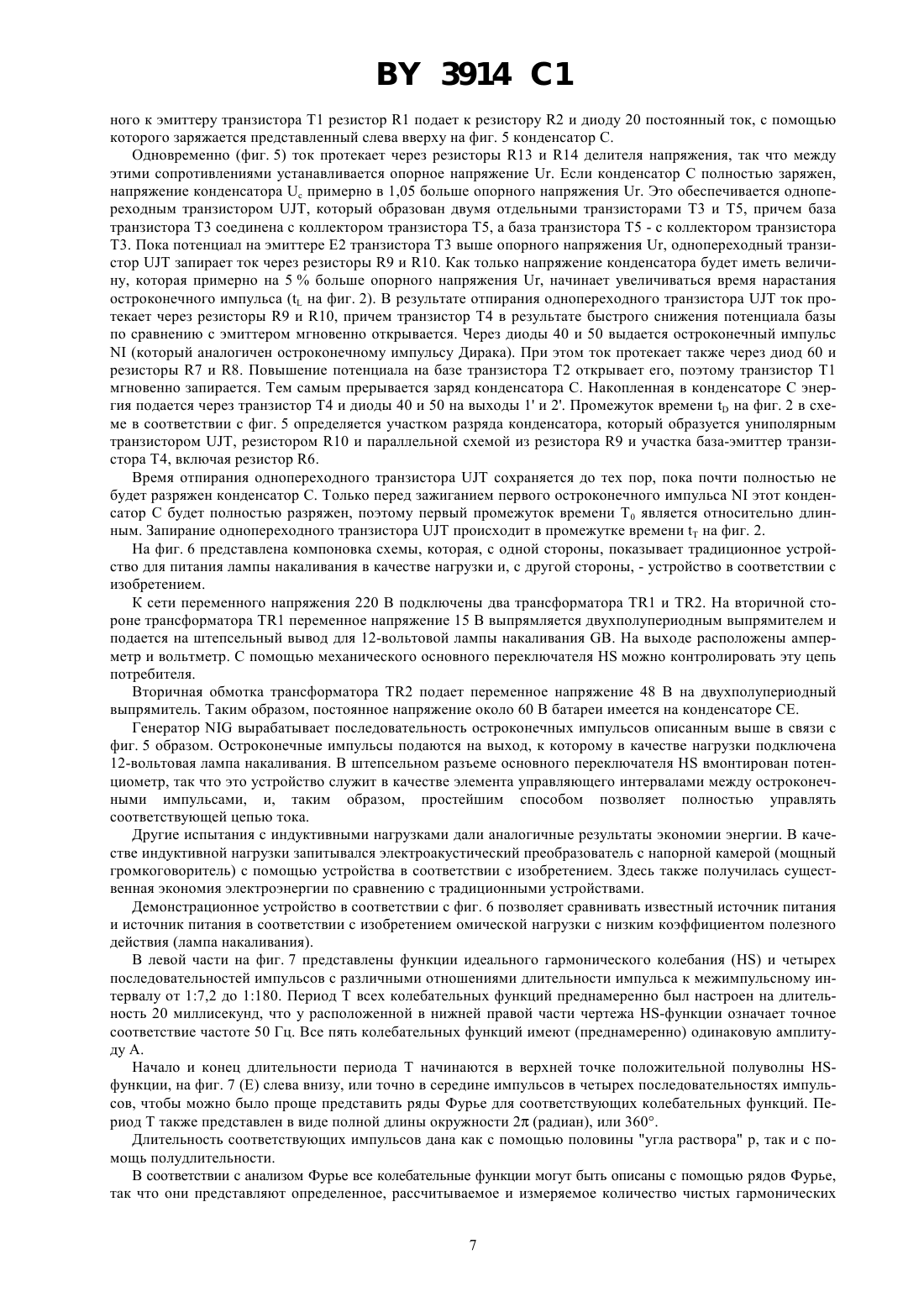

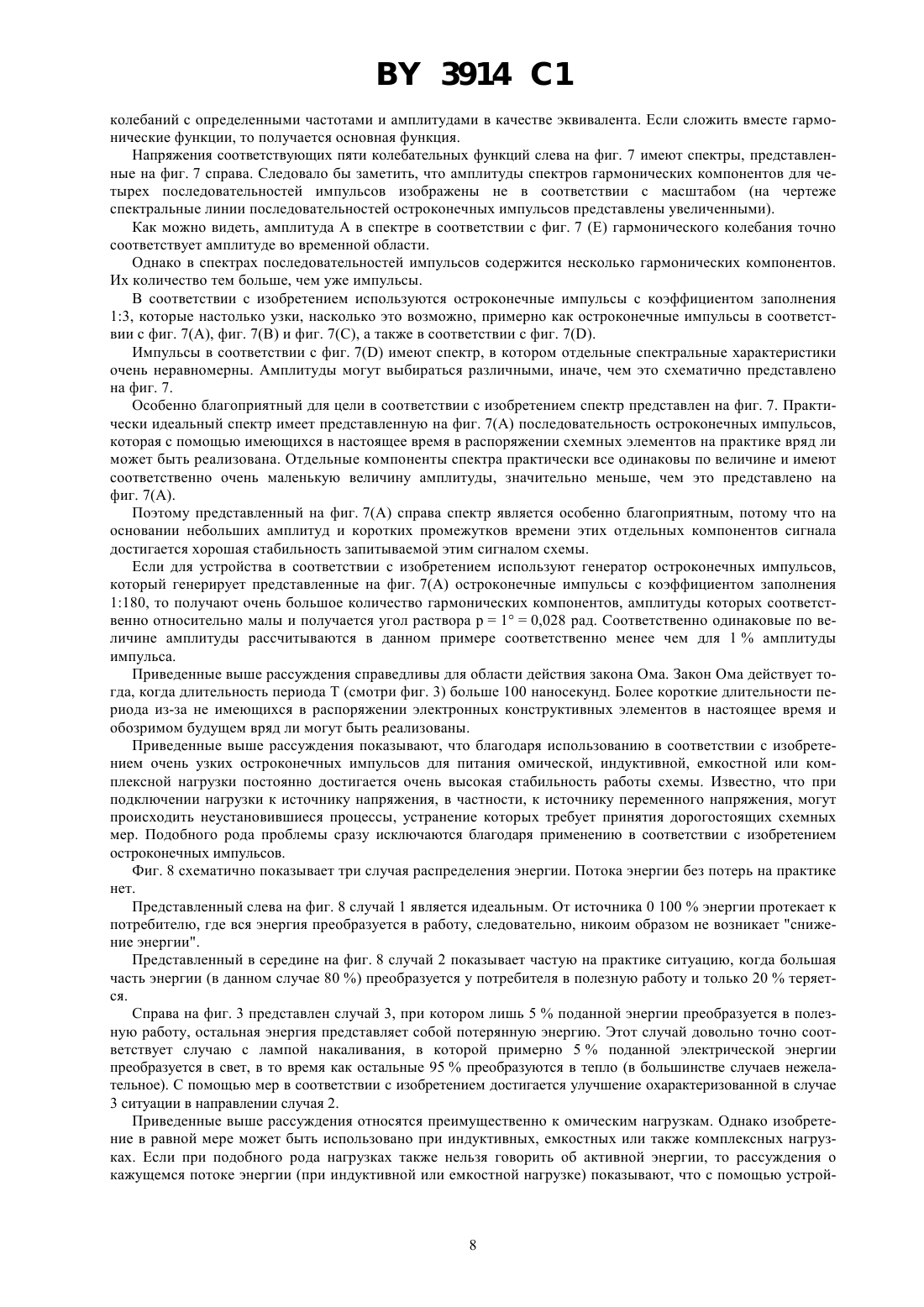

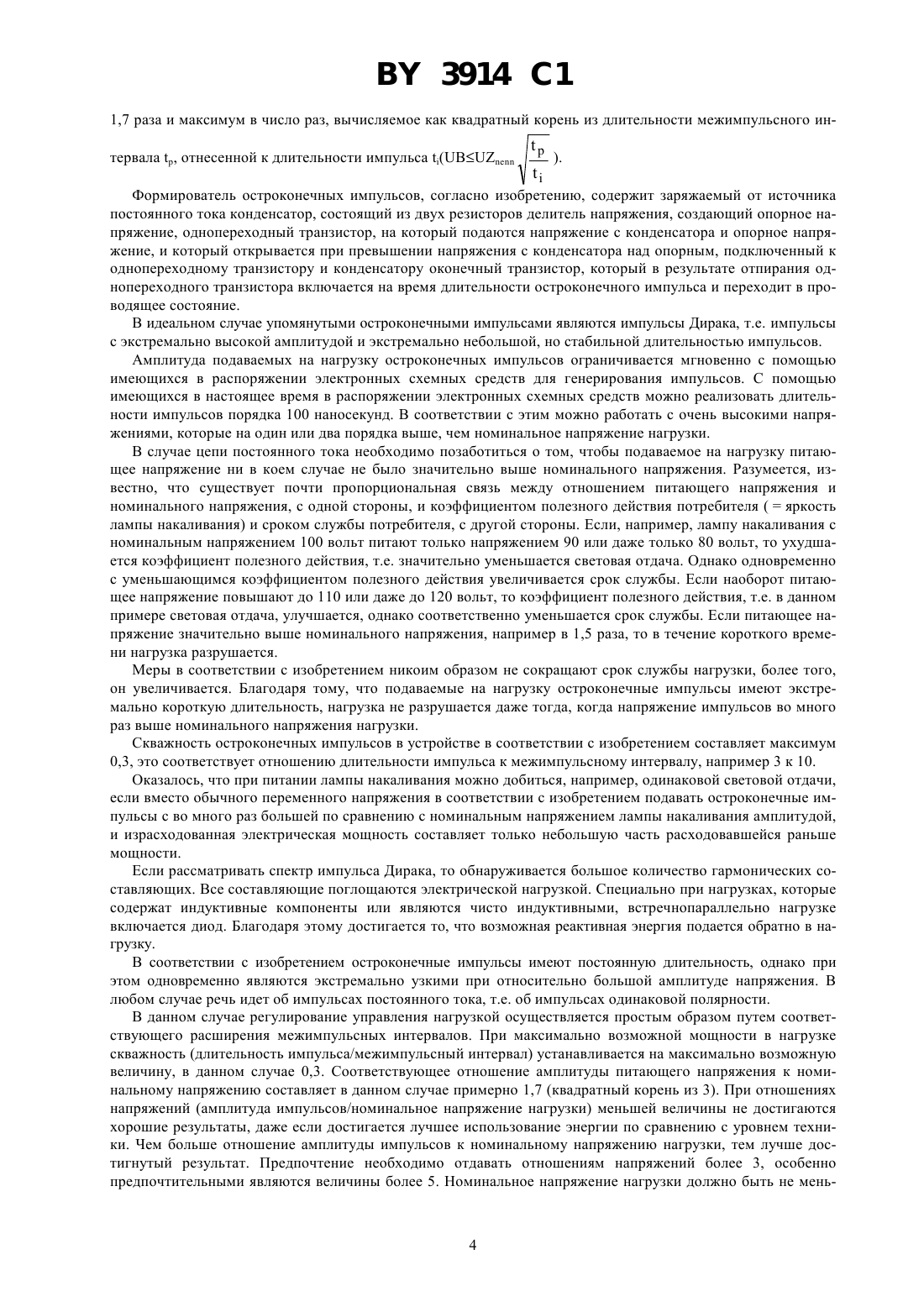

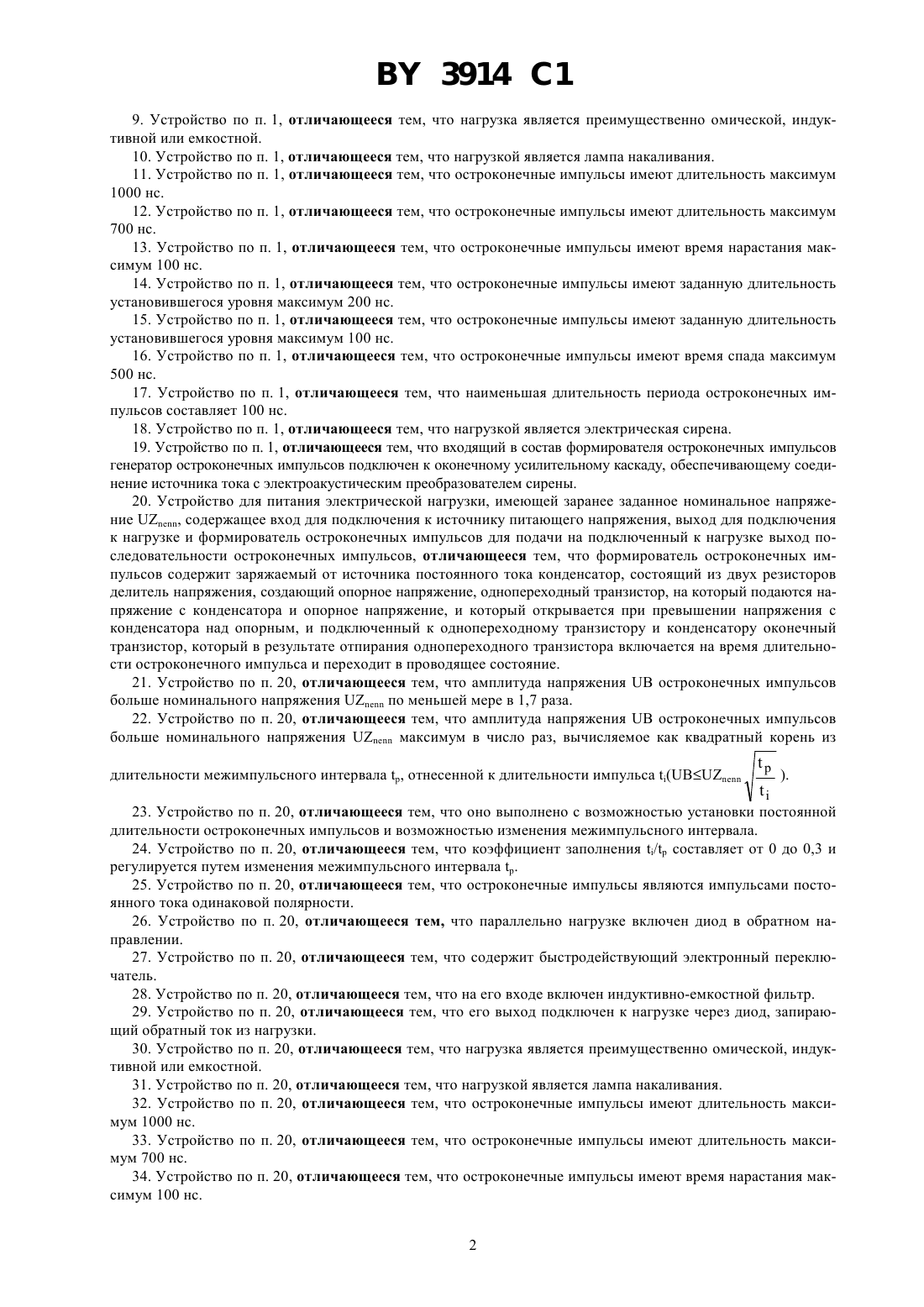

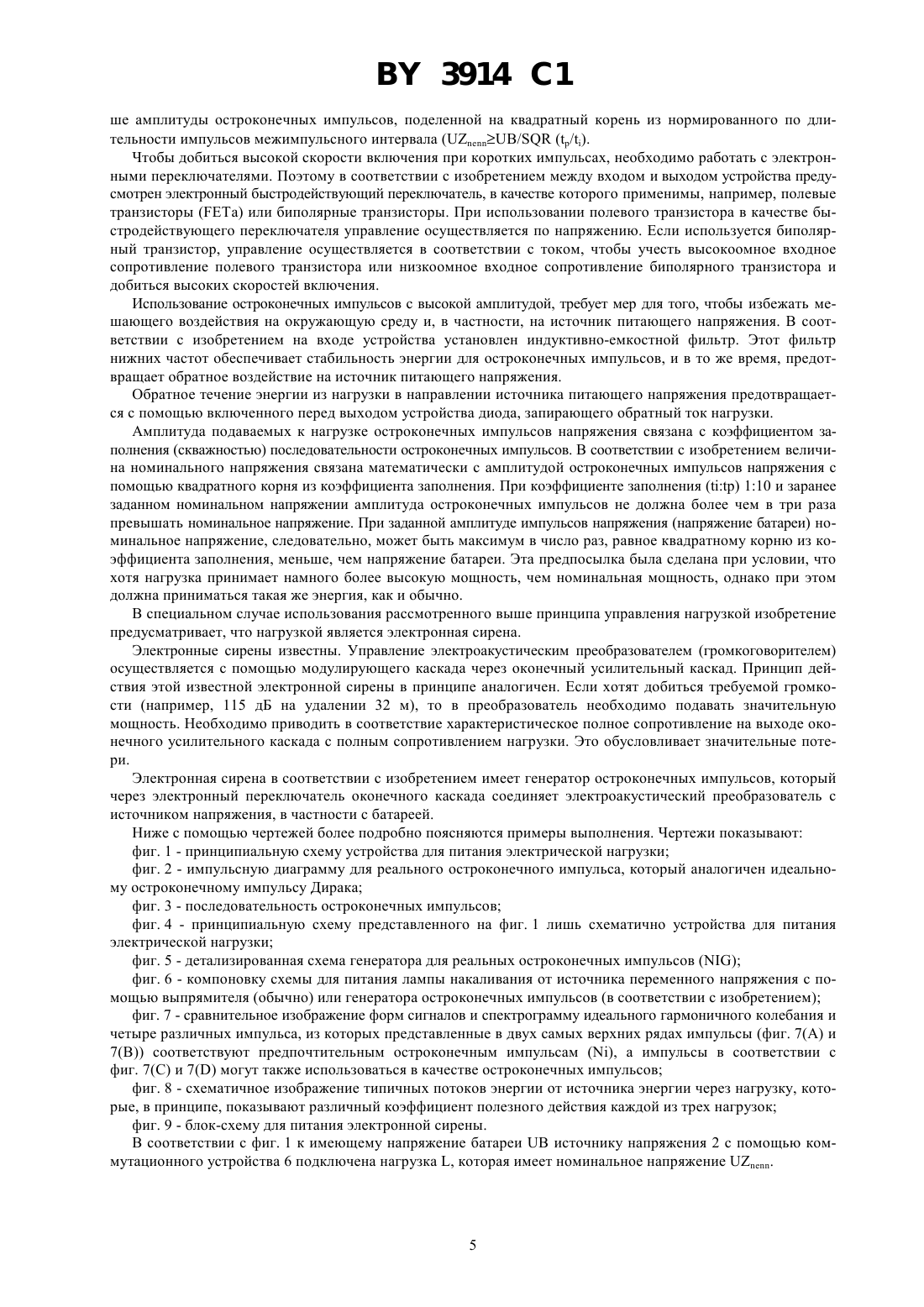

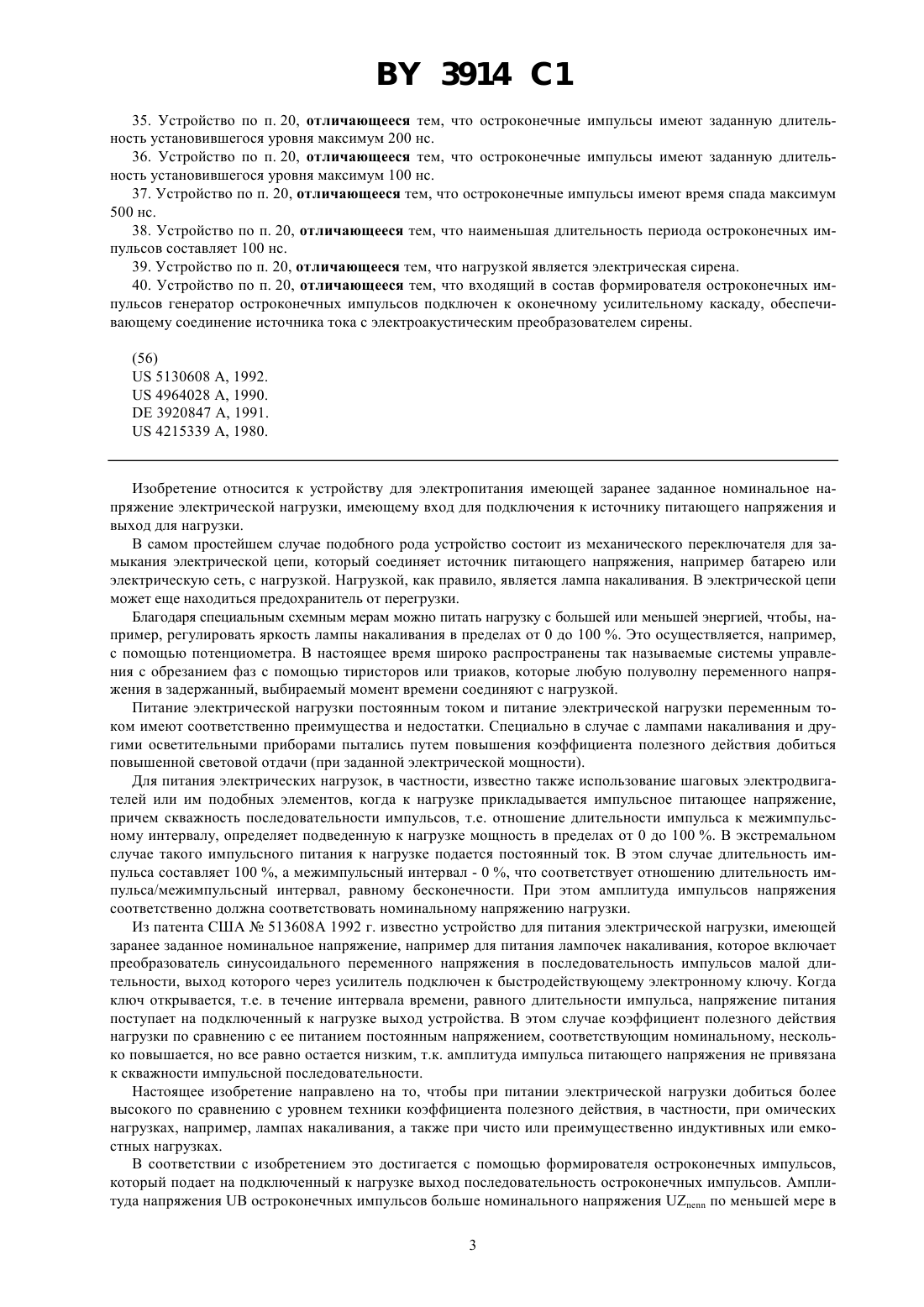

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПИТАНИЯ ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ(57) 1. Устройство для питания электрической нагрузки, имеющей заранее заданное номинальное напряжение, содержащее вход для подключения к источнику питающего напряжения, выход для подключения к нагрузке и формирователь остроконечных импульсов для подачи на подключенный к нагрузке выход последовательности остроконечных импульсов, отличающееся тем, что амплитуда напряженияостроконечных импульсов больше номинального напряженияпо меньшей мере в 1,7 раза и максимум в число раз, вычисляемое как квадратный корень из длительности межимпульсного интервала , отнесенной к длительности импульса ( 2. Устройство по п. 1, отличающееся тем, что оно выполнено с возможностью установки постоянной длительности остроконечных импульсов и возможностью изменения межимпульсного интервала. 3. Устройство по п. 1, отличающееся тем, что коэффициент заполнения / составляет от 0 до 0,3 и регулируется путем изменения межимпульсного интервала . 4. Устройство по п. 1, отличающееся тем, что остроконечные импульсы являются импульсами постоянного тока одинаковой полярности. 5. Устройство по п. 1, отличающееся тем, что параллельно нагрузке включен диод в обратном направлении. 6. Устройство по п. 1, отличающееся тем, что содержит быстродействующий электронный переключатель. Фиг. 1 7. Устройство по п. 1, отличающееся тем, что на его входе включен индуктивно-емкостной фильтр. 8. Устройство по п. 1, отличающееся тем, что его выход подключен к нагрузке через диод, запирающий обратный ток из нагрузки. 3914 1 9. Устройство по п. 1, отличающееся тем, что нагрузка является преимущественно омической, индуктивной или емкостной. 10. Устройство по п. 1, отличающееся тем, что нагрузкой является лампа накаливания. 11. Устройство по п. 1, отличающееся тем, что остроконечные импульсы имеют длительность максимум 1000 нс. 12. Устройство по п. 1, отличающееся тем, что остроконечные импульсы имеют длительность максимум 700 нс. 13. Устройство по п. 1, отличающееся тем, что остроконечные импульсы имеют время нарастания максимум 100 нс. 14. Устройство по п. 1, отличающееся тем, что остроконечные импульсы имеют заданную длительность установившегося уровня максимум 200 нс. 15. Устройство по п. 1, отличающееся тем, что остроконечные импульсы имеют заданную длительность установившегося уровня максимум 100 нс. 16. Устройство по п. 1, отличающееся тем, что остроконечные импульсы имеют время спада максимум 500 нс. 17. Устройство по п. 1, отличающееся тем, что наименьшая длительность периода остроконечных импульсов составляет 100 нс. 18. Устройство по п. 1, отличающееся тем, что нагрузкой является электрическая сирена. 19. Устройство по п. 1, отличающееся тем, что входящий в состав формирователя остроконечных импульсов генератор остроконечных импульсов подключен к оконечному усилительному каскаду, обеспечивающему соединение источника тока с электроакустическим преобразователем сирены. 20. Устройство для питания электрической нагрузки, имеющей заранее заданное номинальное напряжение , содержащее вход для подключения к источнику питающего напряжения, выход для подключения к нагрузке и формирователь остроконечных импульсов для подачи на подключенный к нагрузке выход последовательности остроконечных импульсов, отличающееся тем, что формирователь остроконечных импульсов содержит заряжаемый от источника постоянного тока конденсатор, состоящий из двух резисторов делитель напряжения, создающий опорное напряжение, однопереходный транзистор, на который подаются напряжение с конденсатора и опорное напряжение, и который открывается при превышении напряжения с конденсатора над опорным, и подключенный к однопереходному транзистору и конденсатору оконечный транзистор, который в результате отпирания однопереходного транзистора включается на время длительности остроконечного импульса и переходит в проводящее состояние. 21. Устройство по п. 20, отличающееся тем, что амплитуда напряженияостроконечных импульсов больше номинального напряженияпо меньшей мере в 1,7 раза. 22. Устройство по п. 20, отличающееся тем, что амплитуда напряженияостроконечных импульсов больше номинального напряжениямаксимум в число раз, вычисляемое как квадратный корень из длительности межимпульсного интервала , отнесенной к длительности импульса ( 23. Устройство по п. 20, отличающееся тем, что оно выполнено с возможностью установки постоянной длительности остроконечных импульсов и возможностью изменения межимпульсного интервала. 24. Устройство по п. 20, отличающееся тем, что коэффициент заполнения / составляет от 0 до 0,3 и регулируется путем изменения межимпульсного интервала . 25. Устройство по п. 20, отличающееся тем, что остроконечные импульсы являются импульсами постоянного тока одинаковой полярности. 26. Устройство по п. 20, отличающееся тем, что параллельно нагрузке включен диод в обратном направлении. 27. Устройство по п. 20, отличающееся тем, что содержит быстродействующий электронный переключатель. 28. Устройство по п. 20, отличающееся тем, что на его входе включен индуктивно-емкостной фильтр. 29. Устройство по п. 20, отличающееся тем, что его выход подключен к нагрузке через диод, запирающий обратный ток из нагрузки. 30. Устройство по п. 20, отличающееся тем, что нагрузка является преимущественно омической, индуктивной или емкостной. 31. Устройство по п. 20, отличающееся тем, что нагрузкой является лампа накаливания. 32. Устройство по п. 20, отличающееся тем, что остроконечные импульсы имеют длительность максимум 1000 нс. 33. Устройство по п. 20, отличающееся тем, что остроконечные импульсы имеют длительность максимум 700 нс. 34. Устройство по п. 20, отличающееся тем, что остроконечные импульсы имеют время нарастания максимум 100 нс. 2 3914 1 35. Устройство по п. 20, отличающееся тем, что остроконечные импульсы имеют заданную длительность установившегося уровня максимум 200 нс. 36. Устройство по п. 20, отличающееся тем, что остроконечные импульсы имеют заданную длительность установившегося уровня максимум 100 нс. 37. Устройство по п. 20, отличающееся тем, что остроконечные импульсы имеют время спада максимум 500 нс. 38. Устройство по п. 20, отличающееся тем, что наименьшая длительность периода остроконечных импульсов составляет 100 нс. 39. Устройство по п. 20, отличающееся тем, что нагрузкой является электрическая сирена. 40. Устройство по п. 20, отличающееся тем, что входящий в состав формирователя остроконечных импульсов генератор остроконечных импульсов подключен к оконечному усилительному каскаду, обеспечивающему соединение источника тока с электроакустическим преобразователем сирены. Изобретение относится к устройству для электропитания имеющей заранее заданное номинальное напряжение электрической нагрузки, имеющему вход для подключения к источнику питающего напряжения и выход для нагрузки. В самом простейшем случае подобного рода устройство состоит из механического переключателя для замыкания электрической цепи, который соединяет источник питающего напряжения, например батарею или электрическую сеть, с нагрузкой. Нагрузкой, как правило, является лампа накаливания. В электрической цепи может еще находиться предохранитель от перегрузки. Благодаря специальным схемным мерам можно питать нагрузку с большей или меньшей энергией, чтобы, например, регулировать яркость лампы накаливания в пределах от 0 до 100 . Это осуществляется, например,с помощью потенциометра. В настоящее время широко распространены так называемые системы управления с обрезанием фаз с помощью тиристоров или триаков, которые любую полуволну переменного напряжения в задержанный, выбираемый момент времени соединяют с нагрузкой. Питание электрической нагрузки постоянным током и питание электрической нагрузки переменным током имеют соответственно преимущества и недостатки. Специально в случае с лампами накаливания и другими осветительными приборами пытались путем повышения коэффициента полезного действия добиться повышенной световой отдачи (при заданной электрической мощности). Для питания электрических нагрузок, в частности, известно также использование шаговых электродвигателей или им подобных элементов, когда к нагрузке прикладывается импульсное питающее напряжение,причем скважность последовательности импульсов, т.е. отношение длительности импульса к межимпульсному интервалу, определяет подведенную к нагрузке мощность в пределах от 0 до 100 . В экстремальном случае такого импульсного питания к нагрузке подается постоянный ток. В этом случае длительность импульса составляет 100 , а межимпульсный интервал - 0 , что соответствует отношению длительность импульса/межимпульсный интервал, равному бесконечности. При этом амплитуда импульсов напряжения соответственно должна соответствовать номинальному напряжению нагрузки. Из патента США 513608 А 1992 г. известно устройство для питания электрической нагрузки, имеющей заранее заданное номинальное напряжение, например для питания лампочек накаливания, которое включает преобразователь синусоидального переменного напряжения в последовательность импульсов малой длительности, выход которого через усилитель подключен к быстродействующему электронному ключу. Когда ключ открывается, т.е. в течение интервала времени, равного длительности импульса, напряжение питания поступает на подключенный к нагрузке выход устройства. В этом случае коэффициент полезного действия нагрузки по сравнению с ее питанием постоянным напряжением, соответствующим номинальному, несколько повышается, но все равно остается низким, т.к. амплитуда импульса питающего напряжения не привязана к скважности импульсной последовательности. Настоящее изобретение направлено на то, чтобы при питании электрической нагрузки добиться более высокого по сравнению с уровнем техники коэффициента полезного действия, в частности, при омических нагрузках, например, лампах накаливания, а также при чисто или преимущественно индуктивных или емкостных нагрузках. В соответствии с изобретением это достигается с помощью формирователя остроконечных импульсов,который подает на подключенный к нагрузке выход последовательность остроконечных импульсов. Амплитуда напряженияостроконечных импульсов больше номинального напряженияпо меньшей мере в 3 3914 1 1,7 раза и максимум в число раз, вычисляемое как квадратный корень из длительности межимпульсного интервала , отнесенной к длительности импульса ( Формирователь остроконечных импульсов, согласно изобретению, содержит заряжаемый от источника постоянного тока конденсатор, состоящий из двух резисторов делитель напряжения, создающий опорное напряжение, однопереходный транзистор, на который подаются напряжение с конденсатора и опорное напряжение, и который открывается при превышении напряжения с конденсатора над опорным, подключенный к однопереходному транзистору и конденсатору оконечный транзистор, который в результате отпирания однопереходного транзистора включается на время длительности остроконечного импульса и переходит в проводящее состояние. В идеальном случае упомянутыми остроконечными импульсами являются импульсы Дирака, т.е. импульсы с экстремально высокой амплитудой и экстремально небольшой, но стабильной длительностью импульсов. Амплитуда подаваемых на нагрузку остроконечных импульсов ограничивается мгновенно с помощью имеющихся в распоряжении электронных схемных средств для генерирования импульсов. С помощью имеющихся в настоящее время в распоряжении электронных схемных средств можно реализовать длительности импульсов порядка 100 наносекунд. В соответствии с этим можно работать с очень высокими напряжениями, которые на один или два порядка выше, чем номинальное напряжение нагрузки. В случае цепи постоянного тока необходимо позаботиться о том, чтобы подаваемое на нагрузку питающее напряжение ни в коем случае не было значительно выше номинального напряжения. Разумеется, известно, что существует почти пропорциональная связь между отношением питающего напряжения и номинального напряжения, с одной стороны, и коэффициентом полезного действия потребителя (яркость лампы накаливания) и сроком службы потребителя, с другой стороны. Если, например, лампу накаливания с номинальным напряжением 100 вольт питают только напряжением 90 или даже только 80 вольт, то ухудшается коэффициент полезного действия, т.е. значительно уменьшается световая отдача. Однако одновременно с уменьшающимся коэффициентом полезного действия увеличивается срок службы. Если наоборот питающее напряжение повышают до 110 или даже до 120 вольт, то коэффициент полезного действия, т.е. в данном примере световая отдача, улучшается, однако соответственно уменьшается срок службы. Если питающее напряжение значительно выше номинального напряжения, например в 1,5 раза, то в течение короткого времени нагрузка разрушается. Меры в соответствии с изобретением никоим образом не сокращают срок службы нагрузки, более того,он увеличивается. Благодаря тому, что подаваемые на нагрузку остроконечные импульсы имеют экстремально короткую длительность, нагрузка не разрушается даже тогда, когда напряжение импульсов во много раз выше номинального напряжения нагрузки. Скважность остроконечных импульсов в устройстве в соответствии с изобретением составляет максимум 0,3, это соответствует отношению длительности импульса к межимпульсному интервалу, например 3 к 10. Оказалось, что при питании лампы накаливания можно добиться, например, одинаковой световой отдачи,если вместо обычного переменного напряжения в соответствии с изобретением подавать остроконечные импульсы с во много раз большей по сравнению с номинальным напряжением лампы накаливания амплитудой,и израсходованная электрическая мощность составляет только небольшую часть расходовавшейся раньше мощности. Если рассматривать спектр импульса Дирака, то обнаруживается большое количество гармонических составляющих. Все составляющие поглощаются электрической нагрузкой. Специально при нагрузках, которые содержат индуктивные компоненты или являются чисто индуктивными, встречнопараллельно нагрузке включается диод. Благодаря этому достигается то, что возможная реактивная энергия подается обратно в нагрузку. В соответствии с изобретением остроконечные импульсы имеют постоянную длительность, однако при этом одновременно являются экстремально узкими при относительно большой амплитуде напряжения. В любом случае речь идет об импульсах постоянного тока, т.е. об импульсах одинаковой полярности. В данном случае регулирование управления нагрузкой осуществляется простым образом путем соответствующего расширения межимпульсных интервалов. При максимально возможной мощности в нагрузке скважность (длительность импульса/межимпульсный интервал) устанавливается на максимально возможную величину, в данном случае 0,3. Соответствующее отношение амплитуды питающего напряжения к номинальному напряжению составляет в данном случае примерно 1,7 (квадратный корень из 3). При отношениях напряжений (амплитуда импульсов/номинальное напряжение нагрузки) меньшей величины не достигаются хорошие результаты, даже если достигается лучшее использование энергии по сравнению с уровнем техники. Чем больше отношение амплитуды импульсов к номинальному напряжению нагрузки, тем лучше достигнутый результат. Предпочтение необходимо отдавать отношениям напряжений более 3, особенно предпочтительными являются величины более 5. Номинальное напряжение нагрузки должно быть не мень 4 3914 1 ше амплитуды остроконечных импульсов, поделенной на квадратный корень из нормированного по длительности импульсов межимпульсного интервала (/ (/). Чтобы добиться высокой скорости включения при коротких импульсах, необходимо работать с электронными переключателями. Поэтому в соответствии с изобретением между входом и выходом устройства предусмотрен электронный быстродействующий переключатель, в качестве которого применимы, например, полевые транзисторыили биполярные транзисторы. При использовании полевого транзистора в качестве быстродействующего переключателя управление осуществляется по напряжению. Если используется биполярный транзистор, управление осуществляется в соответствии с током, чтобы учесть высокоомное входное сопротивление полевого транзистора или низкоомное входное сопротивление биполярного транзистора и добиться высоких скоростей включения. Использование остроконечных импульсов с высокой амплитудой, требует мер для того, чтобы избежать мешающего воздействия на окружающую среду и, в частности, на источник питающего напряжения. В соответствии с изобретением на входе устройства установлен индуктивно-емкостной фильтр. Этот фильтр нижних частот обеспечивает стабильность энергии для остроконечных импульсов, и в то же время, предотвращает обратное воздействие на источник питающего напряжения. Обратное течение энергии из нагрузки в направлении источника питающего напряжения предотвращается с помощью включенного перед выходом устройства диода, запирающего обратный ток нагрузки. Амплитуда подаваемых к нагрузке остроконечных импульсов напряжения связана с коэффициентом заполнения (скважностью) последовательности остроконечных импульсов. В соответствии с изобретением величина номинального напряжения связана математически с амплитудой остроконечных импульсов напряжения с помощью квадратного корня из коэффициента заполнения. При коэффициенте заполнения 110 и заранее заданном номинальном напряжении амплитуда остроконечных импульсов не должна более чем в три раза превышать номинальное напряжение. При заданной амплитуде импульсов напряжения (напряжение батареи) номинальное напряжение, следовательно, может быть максимум в число раз, равное квадратному корню из коэффициента заполнения, меньше, чем напряжение батареи. Эта предпосылка была сделана при условии, что хотя нагрузка принимает намного более высокую мощность, чем номинальная мощность, однако при этом должна приниматься такая же энергия, как и обычно. В специальном случае использования рассмотренного выше принципа управления нагрузкой изобретение предусматривает, что нагрузкой является электронная сирена. Электронные сирены известны. Управление электроакустическим преобразователем (громкоговорителем) осуществляется с помощью модулирующего каскада через оконечный усилительный каскад. Принцип действия этой известной электронной сирены в принципе аналогичен. Если хотят добиться требуемой громкости (например, 115 дБ на удалении 32 м), то в преобразователь необходимо подавать значительную мощность. Необходимо приводить в соответствие характеристическое полное сопротивление на выходе оконечного усилительного каскада с полным сопротивлением нагрузки. Это обусловливает значительные потери. Электронная сирена в соответствии с изобретением имеет генератор остроконечных импульсов, который через электронный переключатель оконечного каскада соединяет электроакустический преобразователь с источником напряжения, в частности с батареей. Ниже с помощью чертежей более подробно поясняются примеры выполнения. Чертежи показывают фиг. 1 - принципиальную схему устройства для питания электрической нагрузки фиг. 2 - импульсную диаграмму для реального остроконечного импульса, который аналогичен идеальному остроконечному импульсу Дирака фиг. 3 - последовательность остроконечных импульсов фиг. 4 - принципиальную схему представленного на фиг. 1 лишь схематично устройства для питания электрической нагрузки фиг. 5 - детализированная схема генератора для реальных остроконечных импульсовфиг. 6 - компоновку схемы для питания лампы накаливания от источника переменного напряжения с помощью выпрямителя (обычно) или генератора остроконечных импульсов (в соответствии с изобретением) фиг. 7 - сравнительное изображение форм сигналов и спектрограмму идеального гармоничного колебания и четыре различных импульса, из которых представленные в двух самых верхних рядах импульсы (фиг. 7(А) и 7(В соответствуют предпочтительным остроконечным импульсам , а импульсы в соответствии с фиг. 7(С) и 7 могут также использоваться в качестве остроконечных импульсов фиг. 8 - схематичное изображение типичных потоков энергии от источника энергии через нагрузку, которые, в принципе, показывают различный коэффициент полезного действия каждой из трех нагрузок фиг. 9 - блок-схему для питания электронной сирены. В соответствии с фиг. 1 к имеющему напряжение батареи В источнику напряжения 2 с помощью коммутационного устройства 6 подключена нагрузка , которая имеет номинальное напряжение . 3914 1 В качестве источника напряжения 2 может быть использована батарея или обычное выпрямительное устройство, которое переменное напряжение сети, например 220 В, с помощью трансформатора, выпрямителя и сглаживающего конденсатора преобразует в постоянное напряжение. Нагрузкойв данном случае является омическая нагрузка, в частности электрическая лампочка накаливания. Описанные здесь примеры выполнения пригодны также для индуктивных или емкостных нагрузок или комплексных нагрузок (нагрузки со смешанными омическими, индуктивными и емкостными элементами). Однако особое применение изобретение находит при омических, индуктивных и емкостных нагрузках с низким коэффициентом полезного действия, как, например, лампы накаливания, электроакустические и пьезоэлектрические преобразователи и им подобные. В качестве примера, использования в качестве нагрузки электроакустического преобразователя ниже описывается использование электронной сирены. Она является хорошим примером для иллюстрации преимуществ изобретения. Как обозначено на фиг. 1, в соответствии с изобретением напряжение батареи В во много раз больше номинального напряжениянагрузки . В коммутационном устройстве 6 из напряжения батареис помощью описываемых ниже более подробно схемных мер вырабатывается последовательность остроконечных импульсов (аналогичных импульсам Дирака), причем амплитуда напряжения отдельных импульсов соответствует напряжению батареи ,коэффициент заполнения (длительность импульса/межимпульсный интервал) можно регулировать, но он не превышает 0,3. Как показано на фиг. 3, остроконечные импульсы имеют максимальную амплитуду в соответствии с напряжением батареи , которое примерно в 4 раза больше номинального напряжения нагрузки . В представленном примере длительность импульсаотносится к межимпульсному интервалу р примерно как 116. Длительность периода отдельных импульсов составляет Т, кроме первого периода, равного Т 0, для них справедливо неравенство Т 0 Т. Это обусловлено схемотехникой. Фиг. 2 показывает увеличенное изображение отдельного стабильного остроконечного импульса. Этот остроконечный импульс представляет собой приближение к (идеальному) импульсу Дирака. Непосредственная общая длительность импульса составляет . Эта длительность импульсасодержит время нарастанияменее 100 наносекунд, время удержанияпримерно 100 (максимум 200) наносекунд и время спада Т менее 500 наносекунд. Напряжение батареи составляет от 10 до 1000 В. Фиг. 4 показывает представленное лишь схематично на фиг. 1 коммутационное устройство 6 в отдельности. Слева представлен вход коммутационного устройства, на который поступает напряжение батареи , справа на фиг. 4 представлен выход, к которому подключена нагрузка , которая имеет номинальное напряжение. На входе расположен индуктивно-емкостной фильтр, состоящий из катушки 62 и конденсатора 64. Электронный, в данном случае выполненный в виде самозапирающегося полевого транзистора, переключатель 66 на затворезапускается остроконечным импульсом генератора 68 с помощью сигнала по напряжению. Через ввод переключатель 66 подает сигнал генератору 68 о положении включено или выключено. Встречно-параллельно нагрузке на выходе подключен диод Д 2. Между выходом и электронным переключателем 66 находится диод Д 1, запирающий обратный ток нагрузки. К генератору 68 последовательно с основным переключателемподключен потенциометр 70, с помощью которого можно устанавливать длительность межимпульсного интервала от минимального до бесконечного значения. Бесконечный интервал устанавливается с размыканием основного переключателя ,что равно выключению генератора 68. Другие, в данном случае с целью упрощения не показанные на фиг. 4, регулирующие элементы позволяют осуществлять регулировку длительности импульса, блокировку и деблокировку генератора 68, внешнюю синхронизацию и модуляцию импульса и, отдельно, межимпульсного интервала. Рабочий ток генератора 68 течет через соединение между истокомполевого транзисторапереключателя 66 и генератором 68 и соединение между генератором 68 и общей нижней сборной шиной устройства в соответствии с фиг. 4. Фиг. 5 показывает, в частности, выполненный на практике в виде цельного модуля небольших размеров(102030 мм) генератор 68. Он рассчитан для напряжений батареиот 5 до 100 В. Возможны несколько большие модули для напряжений батареиот 10 до 1000 В и до 20 Вт с использованием обычных в настоящее время конструктивных элементов. Разработка электронных конструктивных элементов в будущем позволит работать с амплитудами напряжений остроконечных импульсов в диапазоне многих десятков тысяч вольт. Здесь максимальный предварительно установленный коэффициент заполнения составляет 19. С помощью не представленного здесь более подробно герметичного корпуса обеспечен стабильный диапазон рабочих температур от минус 20 до плюс 60 С. Между обоими вводами Н ирасположена схема из со-резистора 2 и двух диодов 10 и 20. При приложении напряжения благодаря повышенному потенциалу на базе транзистора Т 1 последний открывается. Транзистор Т 1 работает как источник постоянного тока и в зависимости от выбора параметров подключен 6 3914 1 ного к эмиттеру транзистора Т 1 резистор 1 подает к резистору 2 и диоду 20 постоянный ток, с помощью которого заряжается представленный слева вверху на фиг. 5 конденсатор С. Одновременно (фиг. 5) ток протекает через резисторы 13 и 14 делителя напряжения, так что между этими сопротивлениями устанавливается опорное напряжение . Если конденсатор С полностью заряжен,напряжение конденсаторапримерно в 1,05 больше опорного напряжения . Это обеспечивается однопереходным транзистором , который образован двумя отдельными транзисторами Т 3 и Т 5, причем база транзистора Т 3 соединена с коллектором транзистора Т 5, а база транзистора Т 5 - с коллектором транзистора Т 3. Пока потенциал на эмиттере Е 2 транзистора Т 3 выше опорного напряжения , однопереходный транзисторзапирает ток через резисторы 9 и 10. Как только напряжение конденсатора будет иметь величину, которая примерно на 5 больше опорного напряжения , начинает увеличиваться время нарастания остроконечного импульса ( на фиг. 2). В результате отпирания однопереходного транзистораток протекает через резисторы 9 и 10, причем транзистор Т 4 в результате быстрого снижения потенциала базы по сравнению с эмиттером мгновенно открывается. Через диоды 40 и 50 выдается остроконечный импульс(который аналогичен остроконечному импульсу Дирака). При этом ток протекает также через диод 60 и резисторы 7 и 8. Повышение потенциала на базе транзистора Т 2 открывает его, поэтому транзистор Т 1 мгновенно запирается. Тем самым прерывается заряд конденсатора С. Накопленная в конденсаторе С энергия подается через транзистор Т 4 и диоды 40 и 50 на выходы 1 и 2. Промежуток временина фиг. 2 в схеме в соответствии с фиг. 5 определяется участком разряда конденсатора, который образуется униполярным транзистором , резистором 10 и параллельной схемой из резистора 9 и участка база-эмиттер транзистора Т 4, включая резистор 6. Время отпирания однопереходного транзистора Т сохраняется до тех пор, пока почти полностью не будет разряжен конденсатор С. Только перед зажиганием первого остроконечного импульсаэтот конденсатор С будет полностью разряжен, поэтому первый промежуток времени Т 0 является относительно длинным. Запирание однопереходного транзистора Т происходит в промежутке времени Т на фиг. 2. На фиг. 6 представлена компоновка схемы, которая, с одной стороны, показывает традиционное устройство для питания лампы накаливания в качестве нагрузки и, с другой стороны, - устройство в соответствии с изобретением. К сети переменного напряжения 220 В подключены два трансформатора 1 и 2. На вторичной стороне трансформатора 1 переменное напряжение 15 В выпрямляется двухполупериодным выпрямителем и подается на штепсельный вывод для 12-вольтовой лампы накаливания . На выходе расположены амперметр и вольтметр. С помощью механического основного переключателяможно контролировать эту цепь потребителя. Вторичная обмотка трансформатора 2 подает переменное напряжение 48 В на двухполупериодный выпрямитель. Таким образом, постоянное напряжение около 60 В батареи имеется на конденсаторе СЕ. Генераторвырабатывает последовательность остроконечных импульсов описанным выше в связи с фиг. 5 образом. Остроконечные импульсы подаются на выход, к которому в качестве нагрузки подключена 12-вольтовая лампа накаливания. В штепсельном разъеме основного переключателявмонтирован потенциометр, так что это устройство служит в качестве элемента управляющего интервалами между остроконечными импульсами, и, таким образом, простейшим способом позволяет полностью управлять соответствующей цепью тока. Другие испытания с индуктивными нагрузками дали аналогичные результаты экономии энергии. В качестве индуктивной нагрузки запитывался электроакустический преобразователь с напорной камерой (мощный громкоговоритель) с помощью устройства в соответствии с изобретением. Здесь также получилась существенная экономия электроэнергии по сравнению с традиционными устройствами. Демонстрационное устройство в соответствии с фиг. 6 позволяет сравнивать известный источник питания и источник питания в соответствии с изобретением омической нагрузки с низким коэффициентом полезного действия (лампа накаливания). В левой части на фиг. 7 представлены функции идеального гармонического колебанияи четырех последовательностей импульсов с различными отношениями длительности импульса к межимпульсному интервалу от 17,2 до 1180. Период Т всех колебательных функций преднамеренно был настроен на длительность 20 миллисекунд, что у расположенной в нижней правой части чертежа -функции означает точное соответствие частоте 50 Гц. Все пять колебательных функций имеют (преднамеренно) одинаковую амплитуду А. Начало и конец длительности периода Т начинаются в верхней точке положительной полуволны функции, на фиг. 7 (Е) слева внизу, или точно в середине импульсов в четырех последовательностях импульсов, чтобы можно было проще представить ряды Фурье для соответствующих колебательных функций. Период Т также представлен в виде полной длины окружности 2 (радиан), или 360. Длительность соответствующих импульсов дана как с помощью половины угла раствора р, так и с помощь полудлительности. В соответствии с анализом Фурье все колебательные функции могут быть описаны с помощью рядов Фурье,так что они представляют определенное, рассчитываемое и измеряемое количество чистых гармонических 7 3914 1 колебаний с определенными частотами и амплитудами в качестве эквивалента. Если сложить вместе гармонические функции, то получается основная функция. Напряжения соответствующих пяти колебательных функций слева на фиг. 7 имеют спектры, представленные на фиг. 7 справа. Следовало бы заметить, что амплитуды спектров гармонических компонентов для четырех последовательностей импульсов изображены не в соответствии с масштабом (на чертеже спектральные линии последовательностей остроконечных импульсов представлены увеличенными). Как можно видеть, амплитуда А в спектре в соответствии с фиг. 7 (Е) гармонического колебания точно соответствует амплитуде во временной области. Однако в спектрах последовательностей импульсов содержится несколько гармонических компонентов. Их количество тем больше, чем уже импульсы. В соответствии с изобретением используются остроконечные импульсы с коэффициентом заполнения 13, которые настолько узки, насколько это возможно, примерно как остроконечные импульсы в соответствии с фиг. 7(А), фиг. 7(В) и фиг. 7(С), а также в соответствии с фиг. 7. Импульсы в соответствии с фиг. 7 имеют спектр, в котором отдельные спектральные характеристики очень неравномерны. Амплитуды могут выбираться различными, иначе, чем это схематично представлено на фиг. 7. Особенно благоприятный для цели в соответствии с изобретением спектр представлен на фиг. 7. Практически идеальный спектр имеет представленную на фиг. 7(А) последовательность остроконечных импульсов,которая с помощью имеющихся в настоящее время в распоряжении схемных элементов на практике вряд ли может быть реализована. Отдельные компоненты спектра практически все одинаковы по величине и имеют соответственно очень маленькую величину амплитуды, значительно меньше, чем это представлено на фиг. 7(А). Поэтому представленный на фиг. 7(А) справа спектр является особенно благоприятным, потому что на основании небольших амплитуд и коротких промежутков времени этих отдельных компонентов сигнала достигается хорошая стабильность запитываемой этим сигналом схемы. Если для устройства в соответствии с изобретением используют генератор остроконечных импульсов,который генерирует представленные на фиг. 7(А) остроконечные импульсы с коэффициентом заполнения 1180, то получают очень большое количество гармонических компонентов, амплитуды которых соответственно относительно малы и получается угол раствора р 10,028 рад. Соответственно одинаковые по величине амплитуды рассчитываются в данном примере соответственно менее чем для 1 амплитуды импульса. Приведенные выше рассуждения справедливы для области действия закона Ома. Закон Ома действует тогда, когда длительность периода Т (смотри фиг. 3) больше 100 наносекунд. Более короткие длительности периода из-за не имеющихся в распоряжении электронных конструктивных элементов в настоящее время и обозримом будущем вряд ли могут быть реализованы. Приведенные выше рассуждения показывают, что благодаря использованию в соответствии с изобретением очень узких остроконечных импульсов для питания омической, индуктивной, емкостной или комплексной нагрузки постоянно достигается очень высокая стабильность работы схемы. Известно, что при подключении нагрузки к источнику напряжения, в частности, к источнику переменного напряжения, могут происходить неустановившиеся процессы, устранение которых требует принятия дорогостоящих схемных мер. Подобного рода проблемы сразу исключаются благодаря применению в соответствии с изобретением остроконечных импульсов. Фиг. 8 схематично показывает три случая распределения энергии. Потока энергии без потерь на практике нет. Представленный слева на фиг. 8 случай 1 является идеальным. От источника 0 100 энергии протекает к потребителю, где вся энергия преобразуется в работу, следовательно, никоим образом не возникает снижение энергии. Представленный в середине на фиг. 8 случай 2 показывает частую на практике ситуацию, когда большая часть энергии (в данном случае 80 ) преобразуется у потребителя в полезную работу и только 20 теряется. Справа на фиг. 3 представлен случай 3, при котором лишь 5 поданной энергии преобразуется в полезную работу, остальная энергия представляет собой потерянную энергию. Этот случай довольно точно соответствует случаю с лампой накаливания, в которой примерно 5 поданной электрической энергии преобразуется в свет, в то время как остальные 95 преобразуются в тепло (в большинстве случаев нежелательное). С помощью мер в соответствии с изобретением достигается улучшение охарактеризованной в случае 3 ситуации в направлении случая 2. Приведенные выше рассуждения относятся преимущественно к омическим нагрузкам. Однако изобретение в равной мере может быть использовано при индуктивных, емкостных или также комплексных нагрузках. Если при подобного рода нагрузках также нельзя говорить об активной энергии, то рассуждения о кажущемся потоке энергии (при индуктивной или емкостной нагрузке) показывают, что с помощью устрой 8 3914 1 ства в соответствии с изобретением достигается не только лучший коэффициент полезного действия, но и повышенная стабильность. С помощью представленного на фиг. 1 и 4 устройства можно добиться, кроме того, определенных преимуществ а) при включении нагрузки на схеме имеется напряжение 0 В, что зависит от выбранной компоновки переключающей схемы,) можно осуществлять плавное регулирование от 0 до максимальной величины, не требуя для этого принятия специальных схемных мер. Используемые для формирования остроконечных импульсов импульсные датчики выполнены таким образом, что они без особых затрат позволяют осуществлять изменение межимпульсных интервалов. Фиг. 9 показывает блок-схему построения электронной сирены 100. Оснащенный экспоненциальным рупором электроакустический преобразователь 106 подключен к оконечному каскаду 104 не представляющего здесь интереса усилителя. Схематично представленный и в действительности выполненный в виде полупроводникового конструктивного элемента переключатель оконечной ступени 104 управляется от генератора остроконечных импульсов ( ) 102, причем частота поступающих от генератора 102 остроконечных импульсов Дирака составляет 420 Гц (говоря точнее это первое гармоническое колебание), что соответствует заданной частоте сирены. Переключатель в оконечном каскаде 104 соединяет электроакустический преобразователь 106 с помощью индуктивно-емкостного фильтра 105 (катушка и конденсатор) с батареей 108. Генератор 102 управляется системой управления 112, которая может являться устройством программного управления,которое обычно используется в электронных сиренах. На практике оконечный каскад 104 может состоять в основном лишь из упомянутого переключателя. В противоположность известным электронным сиренам режим работы сирены в соответствии с фиг. 9 является чисто цифровым. Существенным преимуществом представленной на фиг. 9 сирены является то обстоятельство, что практически не протекает установившийся ток. Если на оконечный каскад остроконечный импульс не подается, образованный оконечным каскадом переключатель практически разомкнут. Внутреннее сопротивление оконечного каскада практически равно нулю, что обеспечивает эксплуатацию практически без потерь. На основании природы используемых в данном случае остроконечных импульсов наряду с рабочей частотой 420 Гц имеются многочисленные высшие гармонические составляющие, что в целом дает полный звук сирены. Сирена в соответствии с изобретением, согласно фиг. 9, особенно благоприятным образом способствует использованию известного эффекта маскировки ( ). Это реализуется благодаря генерированию двух практически смежных, но четко различимых и не коррелирующих по целому множителю, частот, для чего в соответствии с фиг. 9 предусмотрен дополнительный генератор остроконечных импульсов 110. Частота генератора остроконечных импульсовнесколько расстроена относительно частоты генератора остроконечных импульсов. Благодаря такому управлению образуется звук сирены, который по психоакустическим причинам воспринимается слушателем намного громче, чем звук, который создается двумя идентичными источниками звука одинаковой мощности. Альтернативно для генератора остроконечных импульсовможно предусматривать собственную другую оконечную ступень и подключать электроакустический преобразователь к обоим оконечным каскадам. Кроме того, указывается на то, что большое количество электронных преобразователей можно подключать параллельно, последовательно или смешанно к оконечному каскаду 104 или к общей паре оконечных каскадов. В практическом на чертеже непоказанном варианте выполнения в башне для сирен расположено несколько сирен представленного на фиг. 9 типа, причем экспоненциальные рупоры каждого электроакустического преобразователя расположены на различной высоте и под различным углом излучения относительно вертикальной оси этой башни. Генераторы остроконечных импульсов 102 и 110 выполнены так, как и описанный выше генератор остроконечных импульсов 68 (фиг. 5). Практические испытания показали, что электронная сирена 100 в соответствии с изобретением может генерировать мощность звука традиционной электронной сирены с помощью примерно только одной трети электрической мощности. Поэтому она может быть построена с помощью более дешевой электроники. Так как при невключенной сирене 100 в 102,110 и оконечном каскаде 104 практически не протекает ток покоя, почти нет потребления тока. При включении сирены 100 имеет место теплый пуск электронных компонентов. Сирена 100 в соответствии с изобретением, если желательно, может эксплуатироваться с очень высоким питающим напряжением, например до 400 В. Для эксплуатации электродвигателей переменного тока с помощью устройства в соответствии с изобретением можно генерировать вращающееся поле, причем по сравнению с обычными устройствами управления двигателями достигается значительная экономия энергии и упрощение синхронизации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 10
