Способ и устройство повышения надежности отключения разъединителя

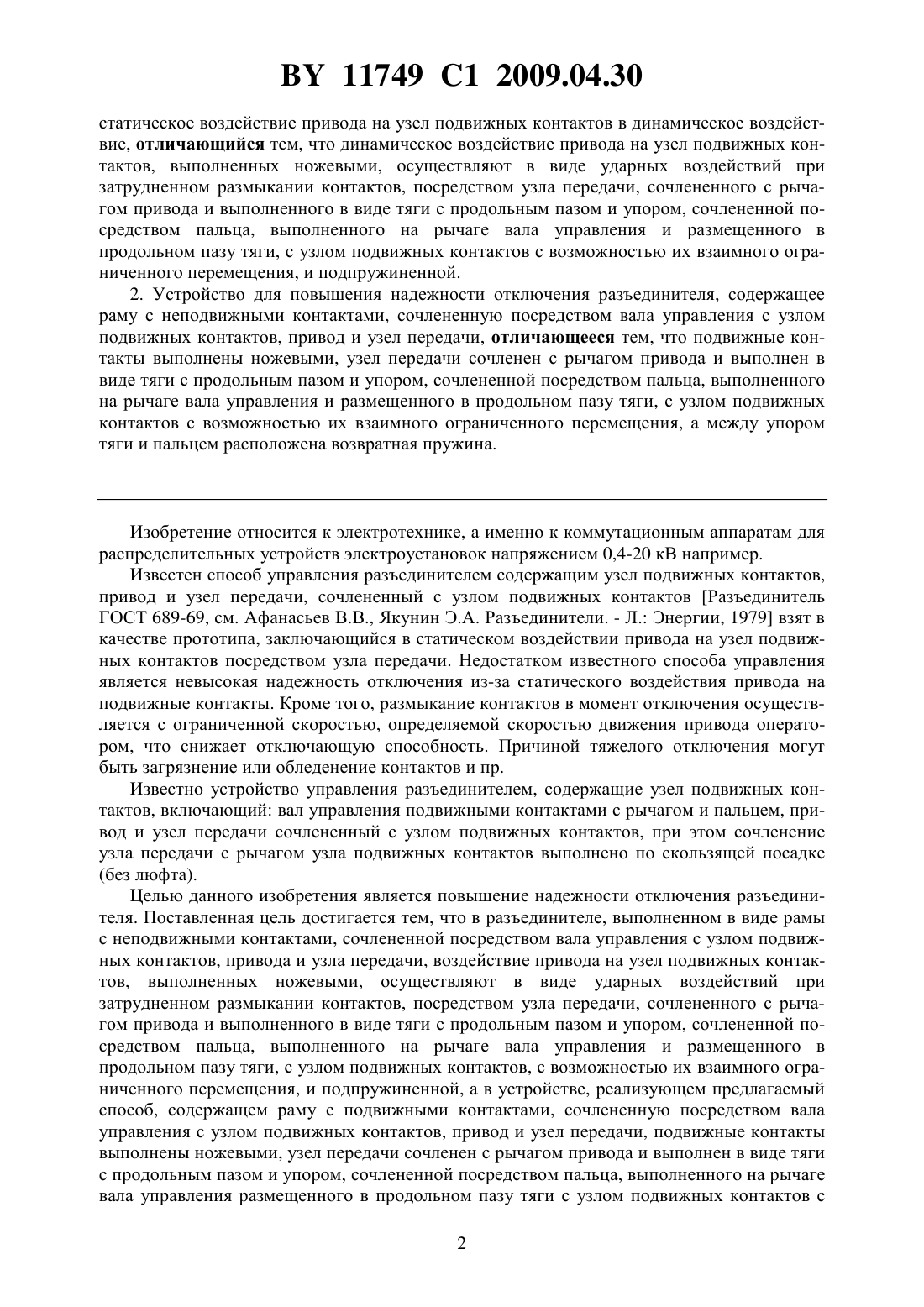

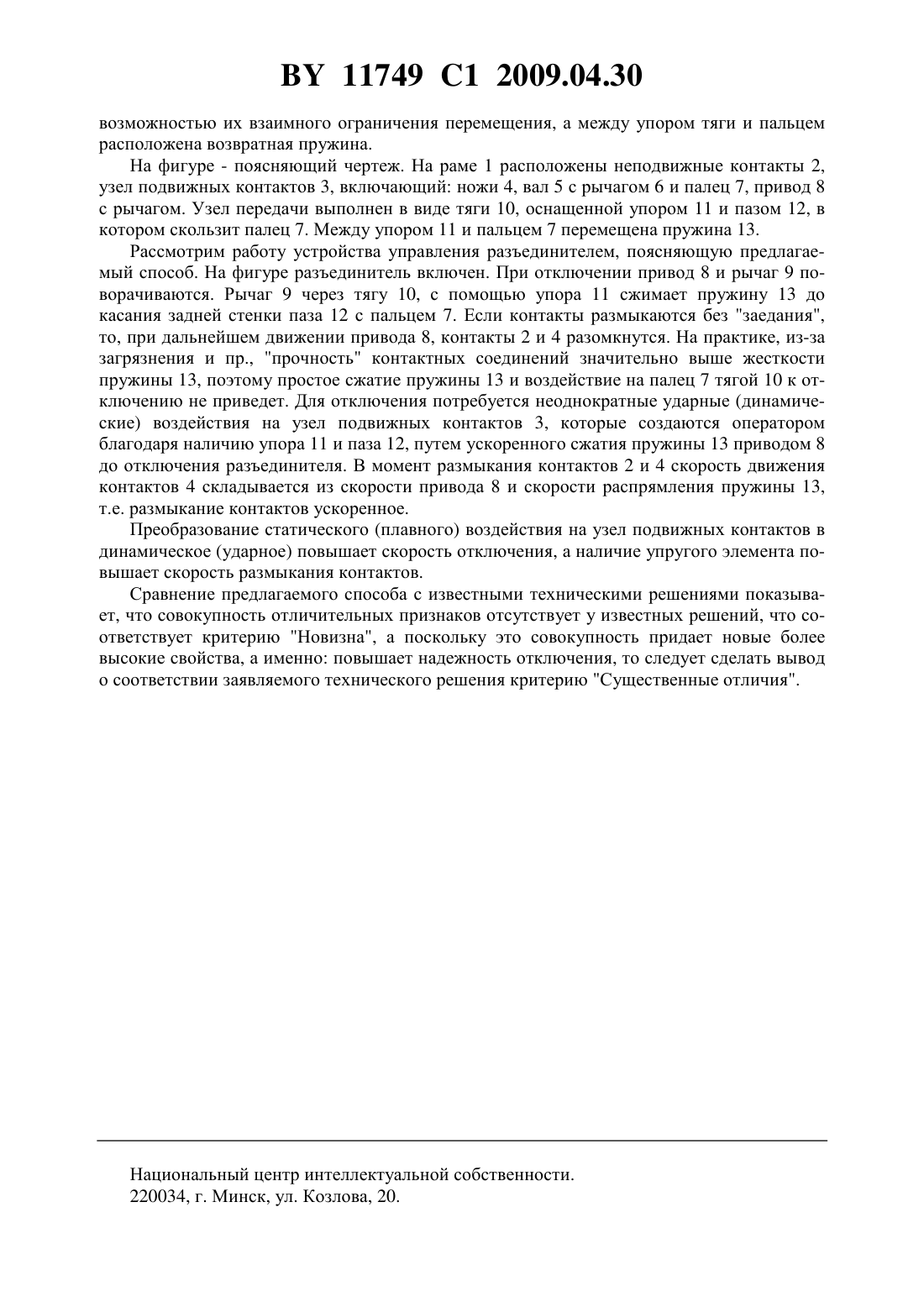

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ И УСТРОЙСТВО ПОВЫШЕНИЯ НАДЕЖНОСТИ ОТКЛЮЧЕНИЯ РАЗЪЕДИНИТЕЛЯ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) 1. Способ повышения надежности отключения разъединителя, выполненного в виде рамы с неподвижными контактами, сочлененной посредством вала управления с узлом подвижных контактов, привода и узла передачи, заключающийся в том, что преобразуют 11749 1 2009.04.30 статическое воздействие привода на узел подвижных контактов в динамическое воздействие, отличающийся тем, что динамическое воздействие привода на узел подвижных контактов, выполненных ножевыми, осуществляют в виде ударных воздействий при затрудненном размыкании контактов, посредством узла передачи, сочлененного с рычагом привода и выполненного в виде тяги с продольным пазом и упором, сочлененной посредством пальца, выполненного на рычаге вала управления и размещенного в продольном пазу тяги, с узлом подвижных контактов с возможностью их взаимного ограниченного перемещения, и подпружиненной. 2. Устройство для повышения надежности отключения разъединителя, содержащее раму с неподвижными контактами, сочлененную посредством вала управления с узлом подвижных контактов, привод и узел передачи, отличающееся тем, что подвижные контакты выполнены ножевыми, узел передачи сочленен с рычагом привода и выполнен в виде тяги с продольным пазом и упором, сочлененной посредством пальца, выполненного на рычаге вала управления и размещенного в продольном пазу тяги, с узлом подвижных контактов с возможностью их взаимного ограниченного перемещения, а между упором тяги и пальцем расположена возвратная пружина. Изобретение относится к электротехнике, а именно к коммутационным аппаратам для распределительных устройств электроустановок напряжением 0,4-20 кВ например. Известен способ управления разъединителем содержащим узел подвижных контактов,привод и узел передачи, сочлененный с узлом подвижных контактов Разъединитель ГОСТ 689-69, см. Афанасьев В.В., Якунин Э.А. Разъединители. - Л. Энергии, 1979 взят в качестве прототипа, заключающийся в статическом воздействии привода на узел подвижных контактов посредством узла передачи. Недостатком известного способа управления является невысокая надежность отключения из-за статического воздействия привода на подвижные контакты. Кроме того, размыкание контактов в момент отключения осуществляется с ограниченной скоростью, определяемой скоростью движения привода оператором, что снижает отключающую способность. Причиной тяжелого отключения могут быть загрязнение или обледенение контактов и пр. Известно устройство управления разъединителем, содержащие узел подвижных контактов, включающий вал управления подвижными контактами с рычагом и пальцем, привод и узел передачи сочлененный с узлом подвижных контактов, при этом сочленение узла передачи с рычагом узла подвижных контактов выполнено по скользящей посадке(без люфта). Целью данного изобретения является повышение надежности отключения разъединителя. Поставленная цель достигается тем, что в разъединителе, выполненном в виде рамы с неподвижными контактами, сочлененной посредством вала управления с узлом подвижных контактов, привода и узла передачи, воздействие привода на узел подвижных контактов, выполненных ножевыми, осуществляют в виде ударных воздействий при затрудненном размыкании контактов, посредством узла передачи, сочлененного с рычагом привода и выполненного в виде тяги с продольным пазом и упором, сочлененной посредством пальца, выполненного на рычаге вала управления и размещенного в продольном пазу тяги, с узлом подвижных контактов, с возможностью их взаимного ограниченного перемещения, и подпружиненной, а в устройстве, реализующем предлагаемый способ, содержащем раму с подвижными контактами, сочлененную посредством вала управления с узлом подвижных контактов, привод и узел передачи, подвижные контакты выполнены ножевыми, узел передачи сочленен с рычагом привода и выполнен в виде тяги с продольным пазом и упором, сочлененной посредством пальца, выполненного на рычаге вала управления размещенного в продольном пазу тяги с узлом подвижных контактов с 2 11749 1 2009.04.30 возможностью их взаимного ограничения перемещения, а между упором тяги и пальцем расположена возвратная пружина. На фигуре - поясняющий чертеж. На раме 1 расположены неподвижные контакты 2,узел подвижных контактов 3, включающий ножи 4, вал 5 с рычагом 6 и палец 7, привод 8 с рычагом. Узел передачи выполнен в виде тяги 10, оснащенной упором 11 и пазом 12, в котором скользит палец 7. Между упором 11 и пальцем 7 перемещена пружина 13. Рассмотрим работу устройства управления разъединителем, поясняющую предлагаемый способ. На фигуре разъединитель включен. При отключении привод 8 и рычаг 9 поворачиваются. Рычаг 9 через тягу 10, с помощью упора 11 сжимает пружину 13 до касания задней стенки паза 12 с пальцем 7. Если контакты размыкаются без заедания,то, при дальнейшем движении привода 8, контакты 2 и 4 разомкнутся. На практике, из-за загрязнения и пр., прочность контактных соединений значительно выше жесткости пружины 13, поэтому простое сжатие пружины 13 и воздействие на палец 7 тягой 10 к отключению не приведет. Для отключения потребуется неоднократные ударные (динамические) воздействия на узел подвижных контактов 3, которые создаются оператором благодаря наличию упора 11 и паза 12, путем ускоренного сжатия пружины 13 приводом 8 до отключения разъединителя. В момент размыкания контактов 2 и 4 скорость движения контактов 4 складывается из скорости привода 8 и скорости распрямления пружины 13,т.е. размыкание контактов ускоренное. Преобразование статического (плавного) воздействия на узел подвижных контактов в динамическое (ударное) повышает скорость отключения, а наличие упругого элемента повышает скорость размыкания контактов. Сравнение предлагаемого способа с известными техническими решениями показывает, что совокупность отличительных признаков отсутствует у известных решений, что соответствует критерию Новизна, а поскольку это совокупность придает новые более высокие свойства, а именно повышает надежность отключения, то следует сделать вывод о соответствии заявляемого технического решения критерию Существенные отличия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
