Керамический пигмент

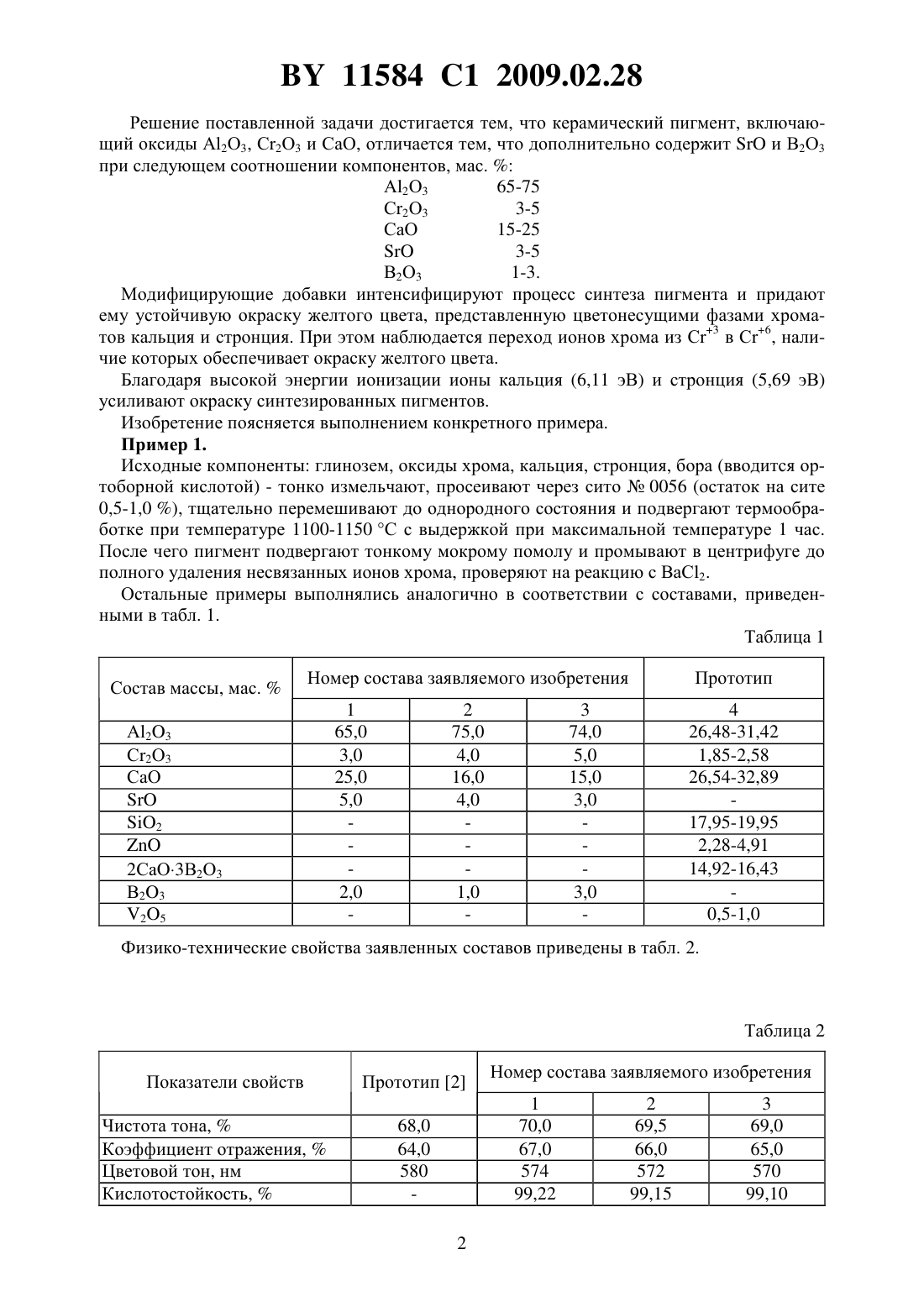

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Пищ Иван Владимирович Гвоздева Наталья Александровна Барановская Екатерина Ивановна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Керамический пигмент, включающий 23, 23 и , отличающийся тем, что дополнительно содержити 23 при следующем соотношении компонентов, мас.23 65-75 23 3-5 3-5 23 1-3. Изобретение относится к технологии получения керамических пигментов, применяемых для декорирования изделий из фарфора, фаянса и стекла. Известен состав керамического пигмента желто-оранжевого цвета, включающий 2,А 2 О 3, , 2, 2, 2 и дополнительно содержащий МоО 3 при следующем содержании компонентов (мас. ) 2 38,62-57,93, А 2 О 3 7,04-10,56, СаО 0,4-0,6, К 2 О 1,342,02, 2 2,60-3,89, СеО 2 5-30, МоО 3 5-40 1. Недостатком известного состава является невысокая яркость, многокомпонентность, что не позволяет получить пигмент постоянной окраски, применение дорогостоящих оксидов СеО 2 и МоО 3. Наиболее близким к предлагаемому составу является керамический пигмент желтого цвета, включающий следующие компоненты (мас. ) 2 17,95-19,95, А 2 О 3 26,48-31,42,СаО 26,54-32,89, 25 0,5-1,0,2,28-4,91, 23 1,85-2,58, 2 СаО 3 В 2 О 3 2. Недостатком данного пигмента является наличие в составе токсичного и дорогостоящего оксида 25, низкая термическая устойчивость и химическая стойкость. Задачей, на решение которой направлено заявляемое изобретение, является получение пигмента желтого цвета с более высоким коэффициентом отражения света корундошпинельной структуры с повышенной термической и химической стойкостью с исключением из состава оксида ванадия , бората кальция и оксида цинка. 11584 1 2009.02.28 Решение поставленной задачи достигается тем, что керамический пигмент, включающий оксиды А 2 О 3, С 2 О 3 и СаО, отличается тем, что дополнительно содержити В 2 О 3 при следующем соотношении компонентов, мас.А 2 О 3 65-75 С 2 О 3 3-5 СаО 15-25 3-5 В 2 О 3 1-3. Модифицирующие добавки интенсифицируют процесс синтеза пигмента и придают ему устойчивую окраску желтого цвета, представленную цветонесущими фазами хроматов кальция и стронция. При этом наблюдается переход ионов хрома из С 3 в С 6, наличие которых обеспечивает окраску желтого цвета. Благодаря высокой энергии ионизации ионы кальция (6,11 эВ) и стронция (5,69 эВ) усиливают окраску синтезированных пигментов. Изобретение поясняется выполнением конкретного примера. Пример 1. Исходные компоненты глинозем, оксиды хрома, кальция, стронция, бора (вводится ортоборной кислотой) - тонко измельчают, просеивают через сито 0056 (остаток на сите 0,5-1,0 ), тщательно перемешивают до однородного состояния и подвергают термообработке при температуре 1100-1150 С с выдержкой при максимальной температуре 1 час. После чего пигмент подвергают тонкому мокрому помолу и промывают в центрифуге до полного удаления несвязанных ионов хрома, проверяют на реакцию с ВаС 2. Остальные примеры выполнялись аналогично в соответствии с составами, приведенными в табл. 1. Таблица 1 Состав массы, мас. Номер состава заявляемого изобретения Физико-технические свойства заявленных составов приведены в табл. 2. Таблица 2 Показатели свойств Чистота тона,Коэффициент отражения,Цветовой тон, нм Кислотостойкость,Номер состава заявляемого изобретения 1 70,0 67,0 574 99,22 11584 1 2009.02.28 Как видно из приведенных данных, заявленный состав керамического пигмента обеспечивает высокую чистоту тона 69-70 , кислотостойкость 99,1-99,22 , цветовой тон 570-574 нм, что свидетельствует о высоких физико-химических характеристиках заявленного пигмента. Данный пигмент может быть использован для декорирования стекла, керамических фарфоровых и фаянсовых изделий, в частности, на ОАО Керамин (г. Минск), ОАО Стеклозавод Неман (г. Гродно). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
