Стабилизатор светоокислительной деструкции полиэтилена

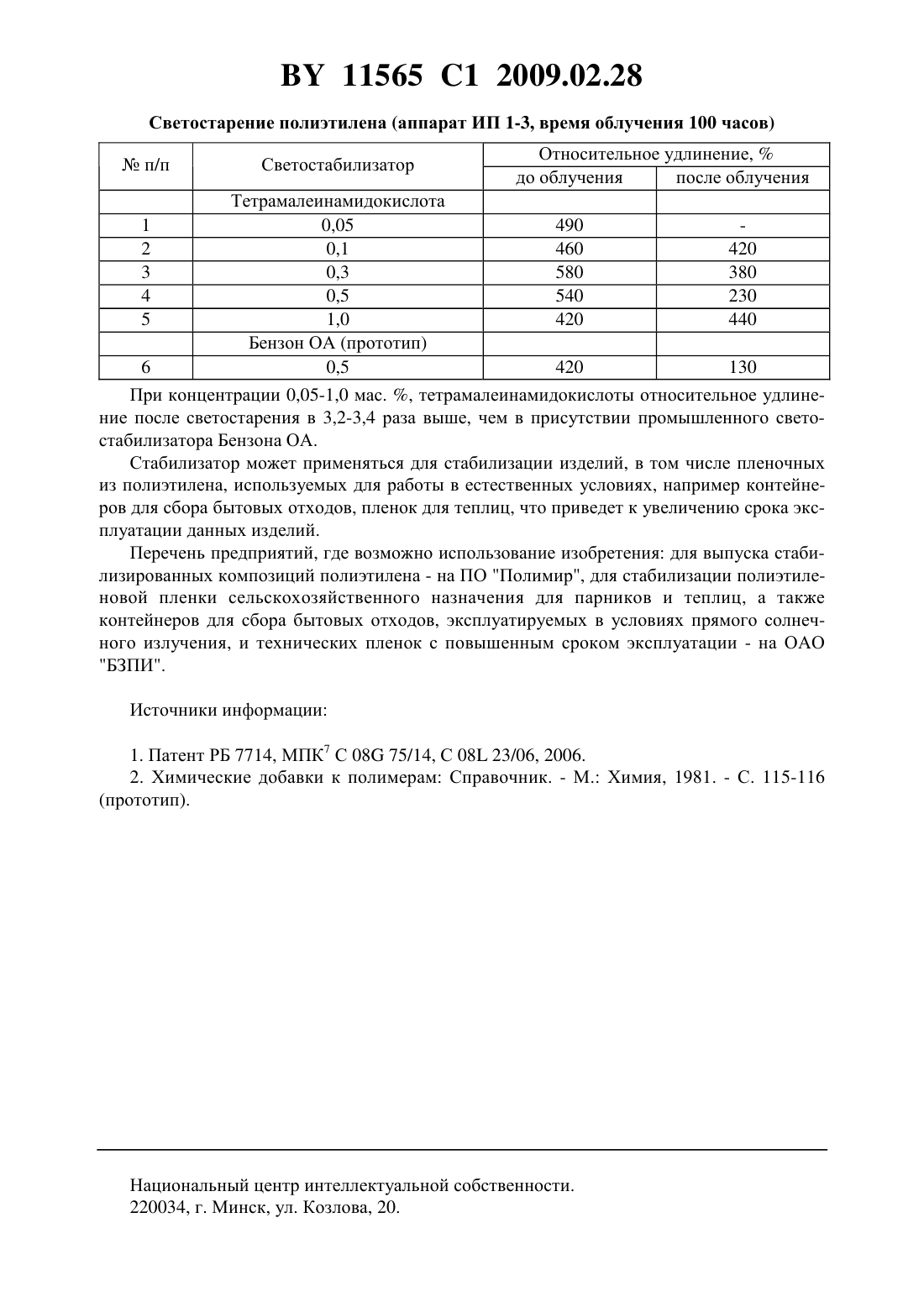

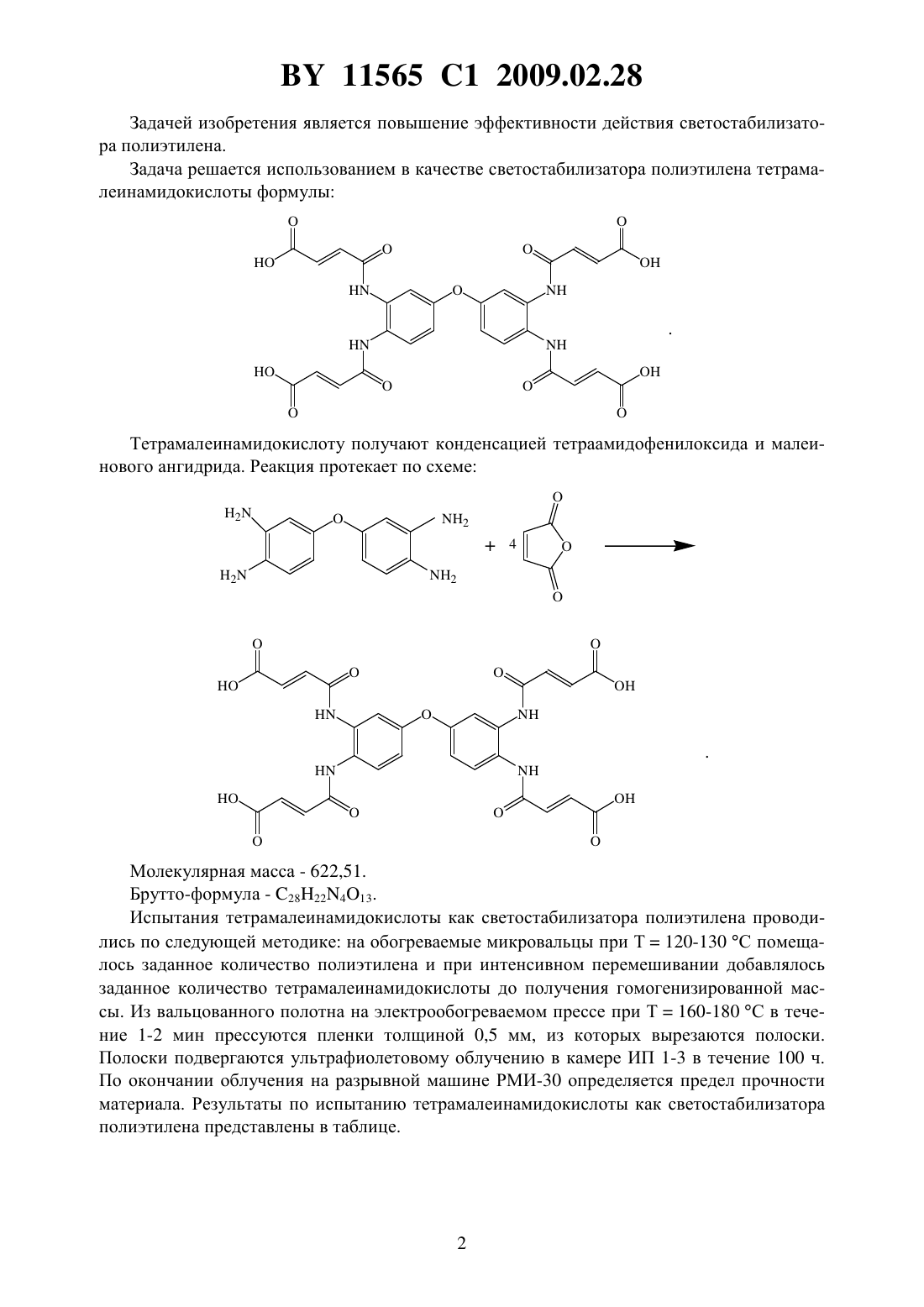

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАБИЛИЗАТОР СВЕТООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Яценко Валентина Владимировна Крутько Эльвира Тихоновна Попова Лилия Алексеевна Хрол Евгений Зенонович(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет в качестве стабилизатора светоокислительной деструкции полиэтилена. Изобретение относится к области стабилизаторов полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена в процессе светостарения или их снижению в значительно меньшей степени, чем без стабилизаторов. Известно использование в качестве светостабилизатора полидисульфида диацетилферроцена (аналог) 1. Однако композиция на основе данного стабилизатора не обладает достаточно высокими физико-механическими свойствами. В качестве стабилизатора светоокислительной деструкции полиэтилена также широко используется 4-алкокси-2-гидроксибензофенон (Бензон ОА) 2. Однако его эффективность недостаточна. 11565 1 2009.02.28 Задачей изобретения является повышение эффективности действия светостабилизатора полиэтилена. Задача решается использованием в качестве светостабилизатора полиэтилена тетрамалеинамидокислоты формулы Тетрамалеинамидокислоту получают конденсацией тетраамидофенилоксида и малеинового ангидрида. Реакция протекает по схеме Молекулярная масса - 622,51. Брутто-формула - 2822413. Испытания тетрамалеинамидокислоты как светостабилизатора полиэтилена проводились по следующей методике на обогреваемые микровальцы при Т 120-130 С помещалось заданное количество полиэтилена и при интенсивном перемешивании добавлялось заданное количество тетрамалеинамидокислоты до получения гомогенизированной массы. Из вальцованного полотна на электрообогреваемом прессе при Т 160-180 С в течение 1-2 мин прессуются пленки толщиной 0,5 мм, из которых вырезаются полоски. Полоски подвергаются ультрафиолетовому облучению в камере ИП 1-3 в течение 100 ч. По окончании облучения на разрывной машине РМИ-30 определяется предел прочности материала. Результаты по испытанию тетрамалеинамидокислоты как светостабилизатора полиэтилена представлены в таблице. Относительное удлинение,до облучения после облучения При концентрации 0,05-1,0 мас. , тетрамалеинамидокислоты относительное удлинение после светостарения в 3,2-3,4 раза выше, чем в присутствии промышленного светостабилизатора Бензона ОА. Стабилизатор может применяться для стабилизации изделий, в том числе пленочных из полиэтилена, используемых для работы в естественных условиях, например контейнеров для сбора бытовых отходов, пленок для теплиц, что приведет к увеличению срока эксплуатации данных изделий. Перечень предприятий, где возможно использование изобретения для выпуска стабилизированных композиций полиэтилена - на ПО Полимир, для стабилизации полиэтиленовой пленки сельскохозяйственного назначения для парников и теплиц, а также контейнеров для сбора бытовых отходов, эксплуатируемых в условиях прямого солнечного излучения, и технических пленок с повышенным сроком эксплуатации - на ОАО БЗПИ. Источники информации 1. Патент РБ 7714, МПК 7 С 08 75/14, С 08 23/06, 2006. 2. Химические добавки к полимерам Справочник. - М. Химия, 1981. - С. 115-116 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
