Устройство для подогрева мазута

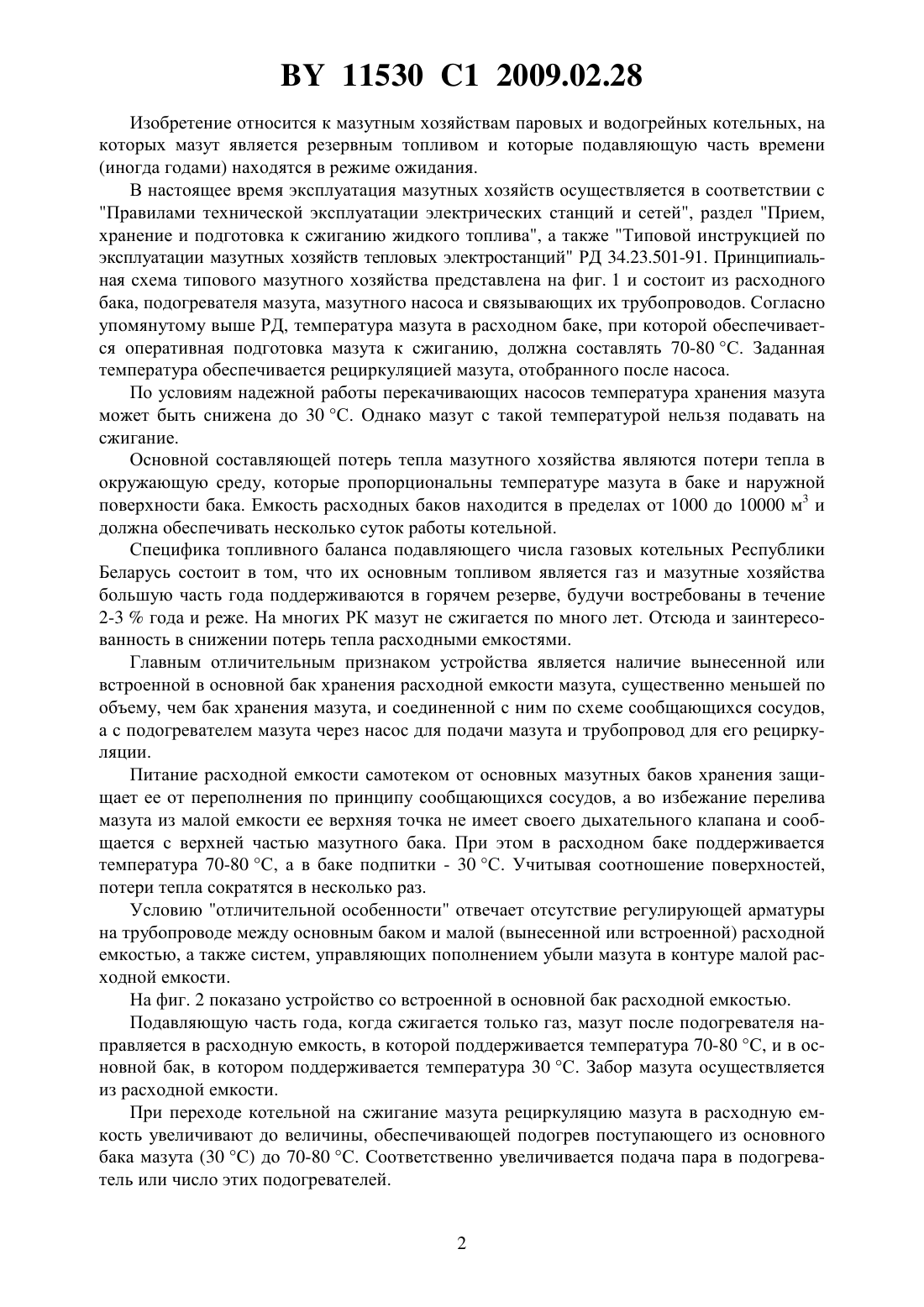

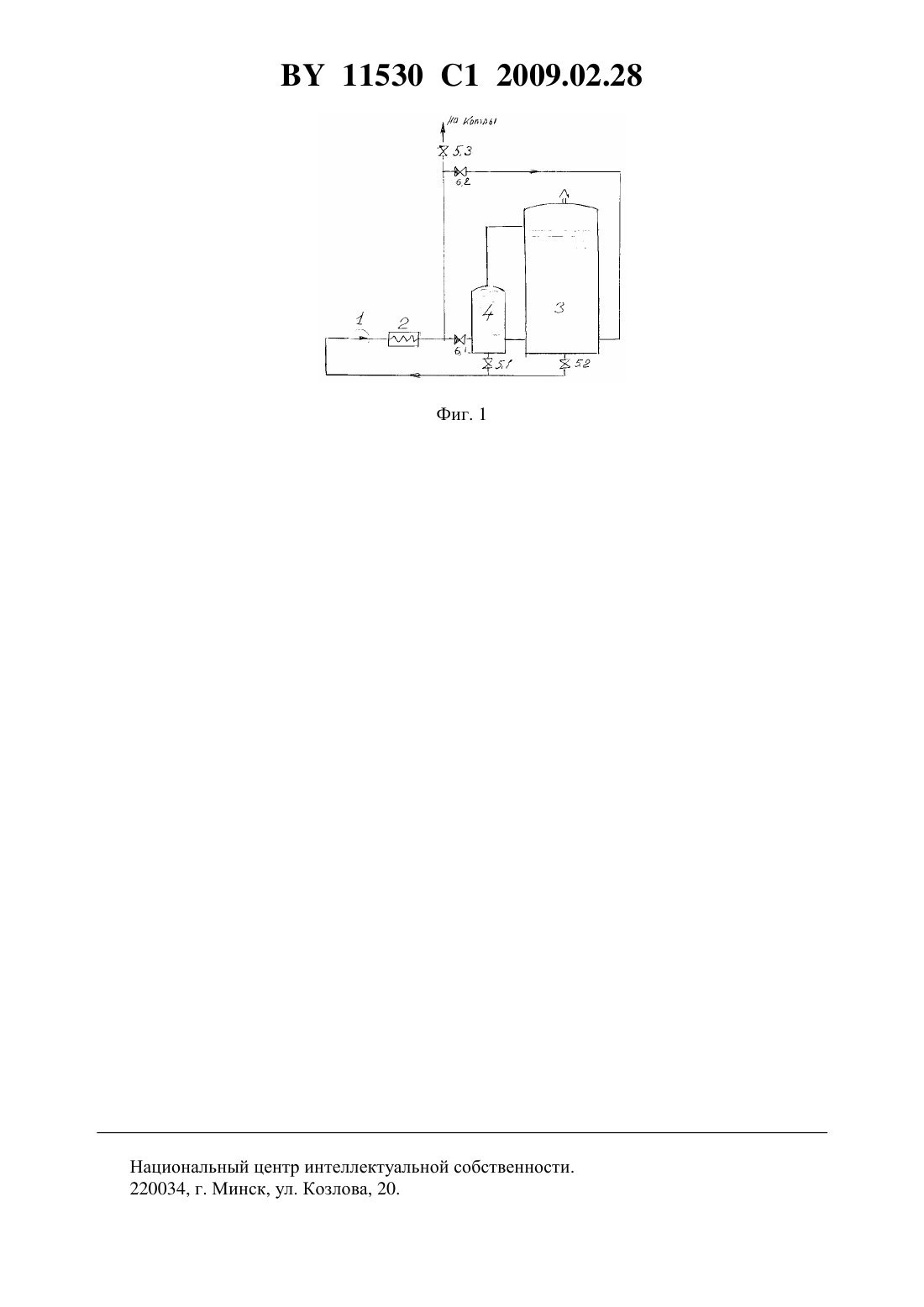

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДОГРЕВА МАЗУТА(71) Заявители Проектное научно-исследовательское республиканское унитарное предприятие Белнипиэнергопром Внуков Алексей Карлович Розанова Фаина Алексеевна(72) Авторы Внуков Алексей Карлович Розанова Фаина Алексеевна(73) Патентообладатели Проектное научноисследовательское республиканское унитарное предприятие Белнипиэнергопром Внуков Алексей Карлович Розанова Фаина Алексеевна(56) РД 34.23.501-91. Типовая инструкция по эксплуатации мазутных хозяйств тепловых электростанций.1158824 , 1985.1041807 , 1983.2115613 1, 1998.712614, 1980.2278809 2, 2006.(57) 1. Устройство для подогрева мазута, содержащее бак хранения мазута, насос для подачи мазута и подогреватель мазута, отличающееся тем, что снабжено расходной емкостью, существенно меньшей по объему, чем бак хранения мазута, и соединенной с ним по схеме сообщающихся сосудов, а с подогревателем мазута через насос для подачи мазута и трубопровод для его рециркуляции. 2. Устройство по п. 1, отличающееся тем, что расходная емкость встроена в бак хранения мазута и сообщается с ним через имеющиеся в ее стенке отверстия. 11530 1 2009.02.28 Изобретение относится к мазутным хозяйствам паровых и водогрейных котельных, на которых мазут является резервным топливом и которые подавляющую часть времени(иногда годами) находятся в режиме ожидания. В настоящее время эксплуатация мазутных хозяйств осуществляется в соответствии с Правилами технической эксплуатации электрических станций и сетей, раздел Прием,хранение и подготовка к сжиганию жидкого топлива, а также Типовой инструкцией по эксплуатации мазутных хозяйств тепловых электростанций РД 34.23.501-91. Принципиальная схема типового мазутного хозяйства представлена на фиг. 1 и состоит из расходного бака, подогревателя мазута, мазутного насоса и связывающих их трубопроводов. Согласно упомянутому выше РД, температура мазута в расходном баке, при которой обеспечивается оперативная подготовка мазута к сжиганию, должна составлять 70-80 С. Заданная температура обеспечивается рециркуляцией мазута, отобранного после насоса. По условиям надежной работы перекачивающих насосов температура хранения мазута может быть снижена до 30 С. Однако мазут с такой температурой нельзя подавать на сжигание. Основной составляющей потерь тепла мазутного хозяйства являются потери тепла в окружающую среду, которые пропорциональны температуре мазута в баке и наружной поверхности бака. Емкость расходных баков находится в пределах от 1000 до 10000 м 3 и должна обеспечивать несколько суток работы котельной. Специфика топливного баланса подавляющего числа газовых котельных Республики Беларусь состоит в том, что их основным топливом является газ и мазутные хозяйства большую часть года поддерживаются в горячем резерве, будучи востребованы в течение 2-3 года и реже. На многих РК мазут не сжигается по много лет. Отсюда и заинтересованность в снижении потерь тепла расходными емкостями. Главным отличительным признаком устройства является наличие вынесенной или встроенной в основной бак хранения расходной емкости мазута, существенно меньшей по объему, чем бак хранения мазута, и соединенной с ним по схеме сообщающихся сосудов,а с подогревателем мазута через насос для подачи мазута и трубопровод для его рециркуляции. Питание расходной емкости самотеком от основных мазутных баков хранения защищает ее от переполнения по принципу сообщающихся сосудов, а во избежание перелива мазута из малой емкости ее верхняя точка не имеет своего дыхательного клапана и сообщается с верхней частью мазутного бака. При этом в расходном баке поддерживается температура 70-80 С, а в баке подпитки - 30 С. Учитывая соотношение поверхностей,потери тепла сократятся в несколько раз. Условию отличительной особенности отвечает отсутствие регулирующей арматуры на трубопроводе между основным баком и малой (вынесенной или встроенной) расходной емкостью, а также систем, управляющих пополнением убыли мазута в контуре малой расходной емкости. На фиг. 2 показано устройство со встроенной в основной бак расходной емкостью. Подавляющую часть года, когда сжигается только газ, мазут после подогревателя направляется в расходную емкость, в которой поддерживается температура 70-80 С, и в основной бак, в котором поддерживается температура 30 С. Забор мазута осуществляется из расходной емкости. При переходе котельной на сжигание мазута рециркуляцию мазута в расходную емкость увеличивают до величины, обеспечивающей подогрев поступающего из основного бака мазута (30 С) до 70-80 С. Соответственно увеличивается подача пара в подогреватель или число этих подогревателей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
