Электропроводящая полимерная композиция

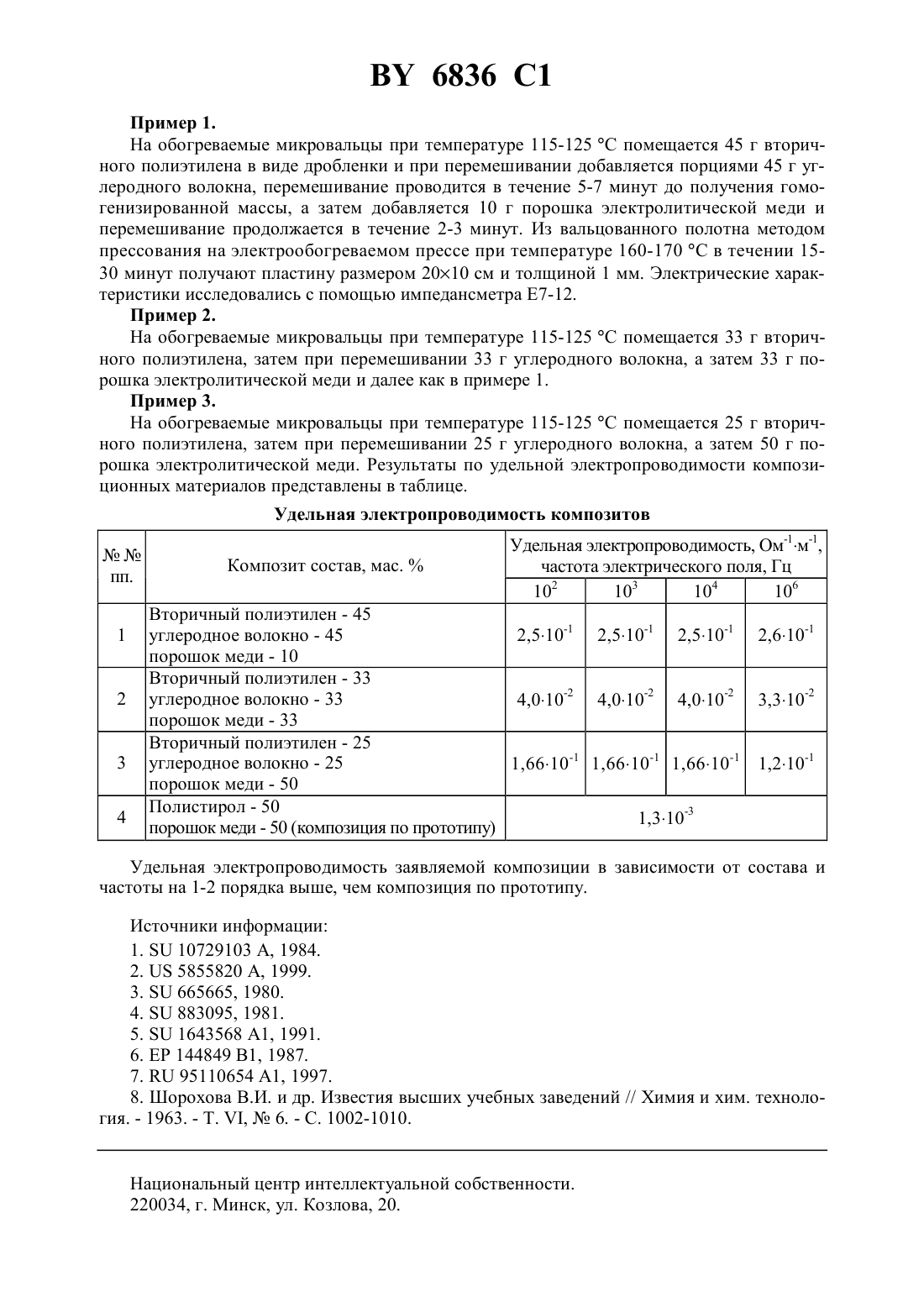

08 23/06 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский государственный университет(72) Авторы Лосев Юрий Павлович Зубко Василий Иванович Пикус Дмитрий Маркович Зубко Денис Васильевич(73) Патентообладатель Белорусский государственный университет(57) Электропроводящая полимерная композиция, содержащая связующее и токопроводящий наполнитель, отличающаяся тем, что в качестве связующего содержит вторичный полиэтилен, а в качестве токопроводящего наполнителя - углеродное волокно и порошок электролитической меди при следующем соотношении компонентов, мас.вторичный полиэтилен 25-45 углеродное волокно 25-45 порошок электролитической меди 10-50.(56) Шорохова В.И. и др. Известия высших учебных заведений // Химия и хим. технология. - 1963. - Т. ,6. - С. 1002-1010.10729103 , 1984.5855820 , 1999.665665, 1980.883095, 1981.1643568 1, 1991.144849 1, 1987.95110654 А 1, 1997. Изобретение относится к области получения электропроводящих материалов, которые широко используются для изготовления электронагревательных элементов сопротивления, эластичных электродов и датчиков, гибких электрических экранов и т.д. Электропроводящие материалы представляют композиционные материалы, содержащие полимерное связующее и электропроводящий наполнитель. В качестве электропроводящего наполнителя используются тонкодисперсные порошки никеля, серебра 1-3, различные виды саж 4-7. Широкое применение получил электропроводящий полимерный материал, содержащий в качестве электропроводящего наполнителя медный порошок, а в качестве связующего полистирол 8 (прототип). Однако удельная электропроводимость этого материала недостаточна. Задачей изобретения является создание электропроводящих материалов с высокой удельной электропроводимостью. Задача решается использованием в качестве электропроводящего наполнителя углеродного волокна и порошка электролитической меди. 6836 1 Пример 1. На обогреваемые микровальцы при температуре 115-125 С помещается 45 г вторичного полиэтилена в виде дробленки и при перемешивании добавляется порциями 45 г углеродного волокна, перемешивание проводится в течение 5-7 минут до получения гомогенизированной массы, а затем добавляется 10 г порошка электролитической меди и перемешивание продолжается в течение 2-3 минут. Из вальцованного полотна методом прессования на электрообогреваемом прессе при температуре 160-170 С в течении 1530 минут получают пластину размером 2010 см и толщиной 1 мм. Электрические характеристики исследовались с помощью импедансметра Е 7-12. Пример 2. На обогреваемые микровальцы при температуре 115-125 С помещается 33 г вторичного полиэтилена, затем при перемешивании 33 г углеродного волокна, а затем 33 г порошка электролитической меди и далее как в примере 1. Пример 3. На обогреваемые микровальцы при температуре 115-125 С помещается 25 г вторичного полиэтилена, затем при перемешивании 25 г углеродного волокна, а затем 50 г порошка электролитической меди. Результаты по удельной электропроводимости композиционных материалов представлены в таблице. Удельная электропроводимость композитов Удельная электропроводимость заявляемой композиции в зависимости от состава и частоты на 1-2 порядка выше, чем композиция по прототипу. Источники информации 1.10729103 А, 1984. 2.5855820 А, 1999. 3.665665, 1980. 4.883095, 1981. 5.1643568 1, 1991. 6.144849 1, 1987. 7.95110654 1, 1997. 8. Шорохова В.И. и др. Известия высших учебных заведений // Химия и хим. технология. - 1963. - Т. ,6. - С. 1002-1010. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
