Силовая установка для транспортных средств с электрическим приводом и мобильных электростанций

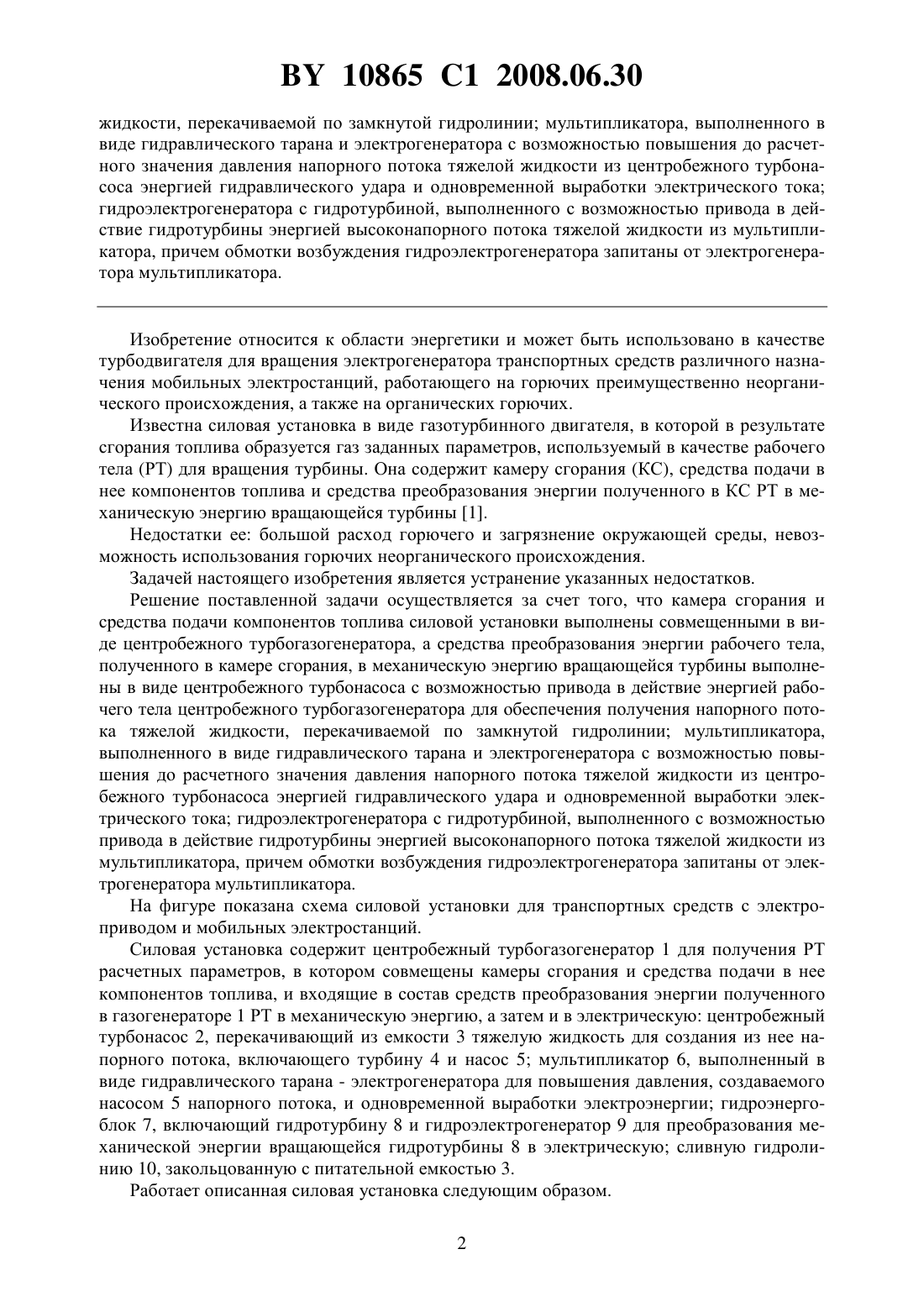

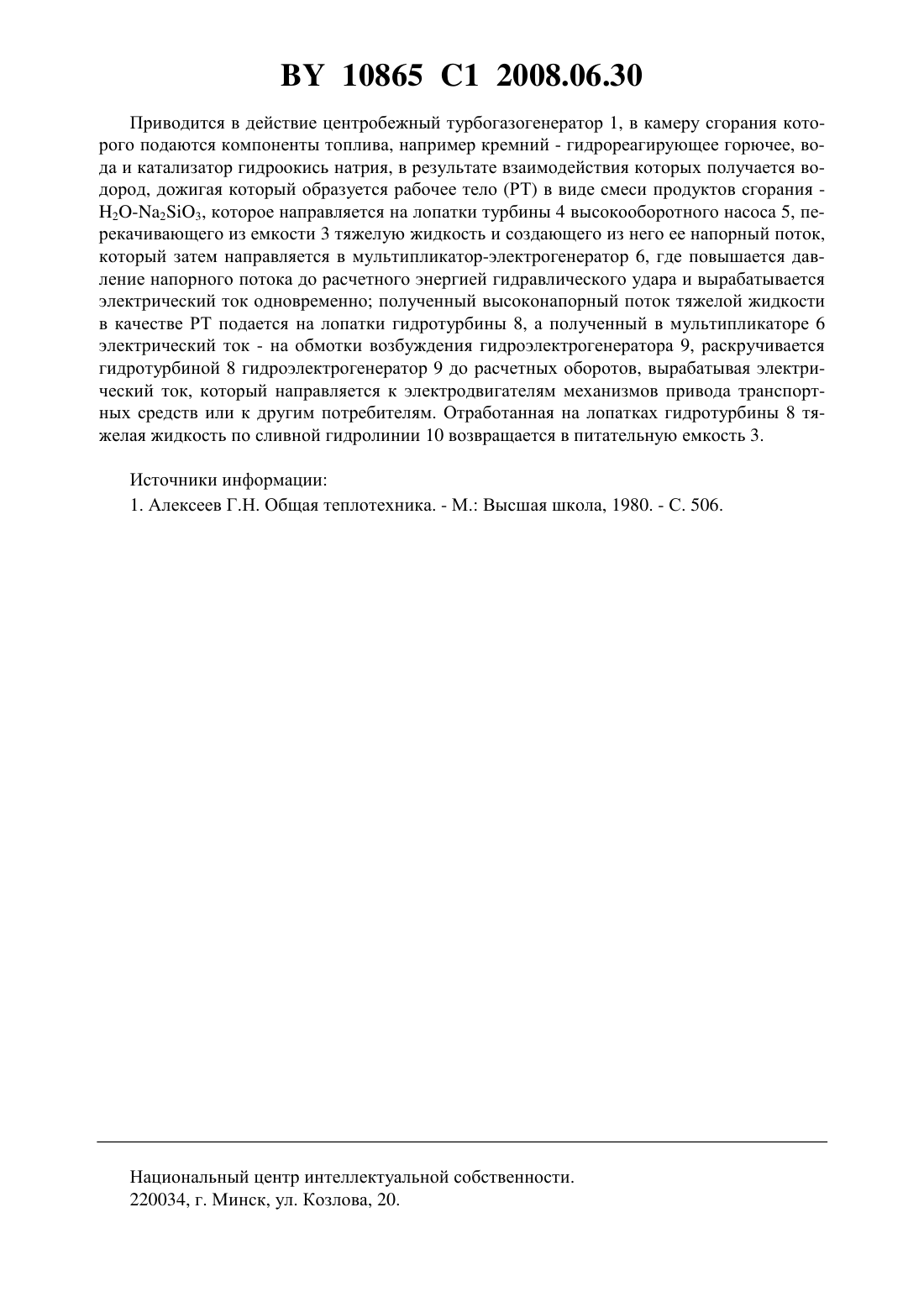

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИЛОВАЯ УСТАНОВКА ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ И МОБИЛЬНЫХ ЭЛЕКТРОСТАНЦИЙ(71) Заявитель Манкевич Эдуард Александрович(72) Автор Манкевич Эдуард Александрович(73) Патентообладатель Манкевич Эдуард Александрович(57) Силовая установка для транспортных средств с электрическим приводом и мобильных электростанций, содержащая камеру сгорания со средствами подачи в нее компонентов топлива и средства преобразования энергии рабочего тела, полученного в камере сгорания в механическую энергию вращающейся турбины, отличающаяся тем, что камера сгорания и средства подачи компонентов топлива выполнены совмещенными в виде центробежного турбогазогенератора, а средства преобразования энергии рабочего тела, полученного в камере сгорания, в механическую энергию вращающейся турбины выполнены в виде центробежного турбонасоса с возможностью привода в действие энергией рабочего тела центробежного турбогазогенератора для обеспечения получения напорного потока тяжелой 10865 1 2008.06.30 жидкости, перекачиваемой по замкнутой гидролинии мультипликатора, выполненного в виде гидравлического тарана и электрогенератора с возможностью повышения до расчетного значения давления напорного потока тяжелой жидкости из центробежного турбонасоса энергией гидравлического удара и одновременной выработки электрического тока гидроэлектрогенератора с гидротурбиной, выполненного с возможностью привода в действие гидротурбины энергией высоконапорного потока тяжелой жидкости из мультипликатора, причем обмотки возбуждения гидроэлектрогенератора запитаны от электрогенератора мультипликатора. Изобретение относится к области энергетики и может быть использовано в качестве турбодвигателя для вращения электрогенератора транспортных средств различного назначения мобильных электростанций, работающего на горючих преимущественно неорганического происхождения, а также на органических горючих. Известна силовая установка в виде газотурбинного двигателя, в которой в результате сгорания топлива образуется газ заданных параметров, используемый в качестве рабочего тела (РТ) для вращения турбины. Она содержит камеру сгорания (КС), средства подачи в нее компонентов топлива и средства преобразования энергии полученного в КС РТ в механическую энергию вращающейся турбины 1. Недостатки ее большой расход горючего и загрязнение окружающей среды, невозможность использования горючих неорганического происхождения. Задачей настоящего изобретения является устранение указанных недостатков. Решение поставленной задачи осуществляется за счет того, что камера сгорания и средства подачи компонентов топлива силовой установки выполнены совмещенными в виде центробежного турбогазогенератора, а средства преобразования энергии рабочего тела,полученного в камере сгорания, в механическую энергию вращающейся турбины выполнены в виде центробежного турбонасоса с возможностью привода в действие энергией рабочего тела центробежного турбогазогенератора для обеспечения получения напорного потока тяжелой жидкости, перекачиваемой по замкнутой гидролинии мультипликатора,выполненного в виде гидравлического тарана и электрогенератора с возможностью повышения до расчетного значения давления напорного потока тяжелой жидкости из центробежного турбонасоса энергией гидравлического удара и одновременной выработки электрического тока гидроэлектрогенератора с гидротурбиной, выполненного с возможностью привода в действие гидротурбины энергией высоконапорного потока тяжелой жидкости из мультипликатора, причем обмотки возбуждения гидроэлектрогенератора запитаны от электрогенератора мультипликатора. На фигуре показана схема силовой установки для транспортных средств с электроприводом и мобильных электростанций. Силовая установка содержит центробежный турбогазогенератор 1 для получения РТ расчетных параметров, в котором совмещены камеры сгорания и средства подачи в нее компонентов топлива, и входящие в состав средств преобразования энергии полученного в газогенераторе 1 РТ в механическую энергию, а затем и в электрическую центробежный турбонасос 2, перекачивающий из емкости 3 тяжелую жидкость для создания из нее напорного потока, включающего турбину 4 и насос 5 мультипликатор 6, выполненный в виде гидравлического тарана - электрогенератора для повышения давления, создаваемого насосом 5 напорного потока, и одновременной выработки электроэнергии гидроэнергоблок 7, включающий гидротурбину 8 и гидроэлектрогенератор 9 для преобразования механической энергии вращающейся гидротурбины 8 в электрическую сливную гидролинию 10, закольцованную с питательной емкостью 3. Работает описанная силовая установка следующим образом. 2 10865 1 2008.06.30 Приводится в действие центробежный турбогазогенератор 1, в камеру сгорания которого подаются компоненты топлива, например кремний - гидрореагирующее горючее, вода и катализатор гидроокись натрия, в результате взаимодействия которых получается водород, дожигая который образуется рабочее тело (РТ) в виде смеси продуктов сгорания 2-23, которое направляется на лопатки турбины 4 высокооборотного насоса 5, перекачивающего из емкости 3 тяжелую жидкость и создающего из него ее напорный поток,который затем направляется в мультипликатор-электрогенератор 6, где повышается давление напорного потока до расчетного энергией гидравлического удара и вырабатывается электрический ток одновременно полученный высоконапорный поток тяжелой жидкости в качестве РТ подается на лопатки гидротурбины 8, а полученный в мультипликаторе 6 электрический ток - на обмотки возбуждения гидроэлектрогенератора 9, раскручивается гидротурбиной 8 гидроэлектрогенератор 9 до расчетных оборотов, вырабатывая электрический ток, который направляется к электродвигателям механизмов привода транспортных средств или к другим потребителям. Отработанная на лопатках гидротурбины 8 тяжелая жидкость по сливной гидролинии 10 возвращается в питательную емкость 3. Источники информации 1. Алексеев Г.Н. Общая теплотехника. - М. Высшая школа, 1980. - С. 506. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
