Инструмент для внутрисосудистого и внутриполостного лазерного воздействия

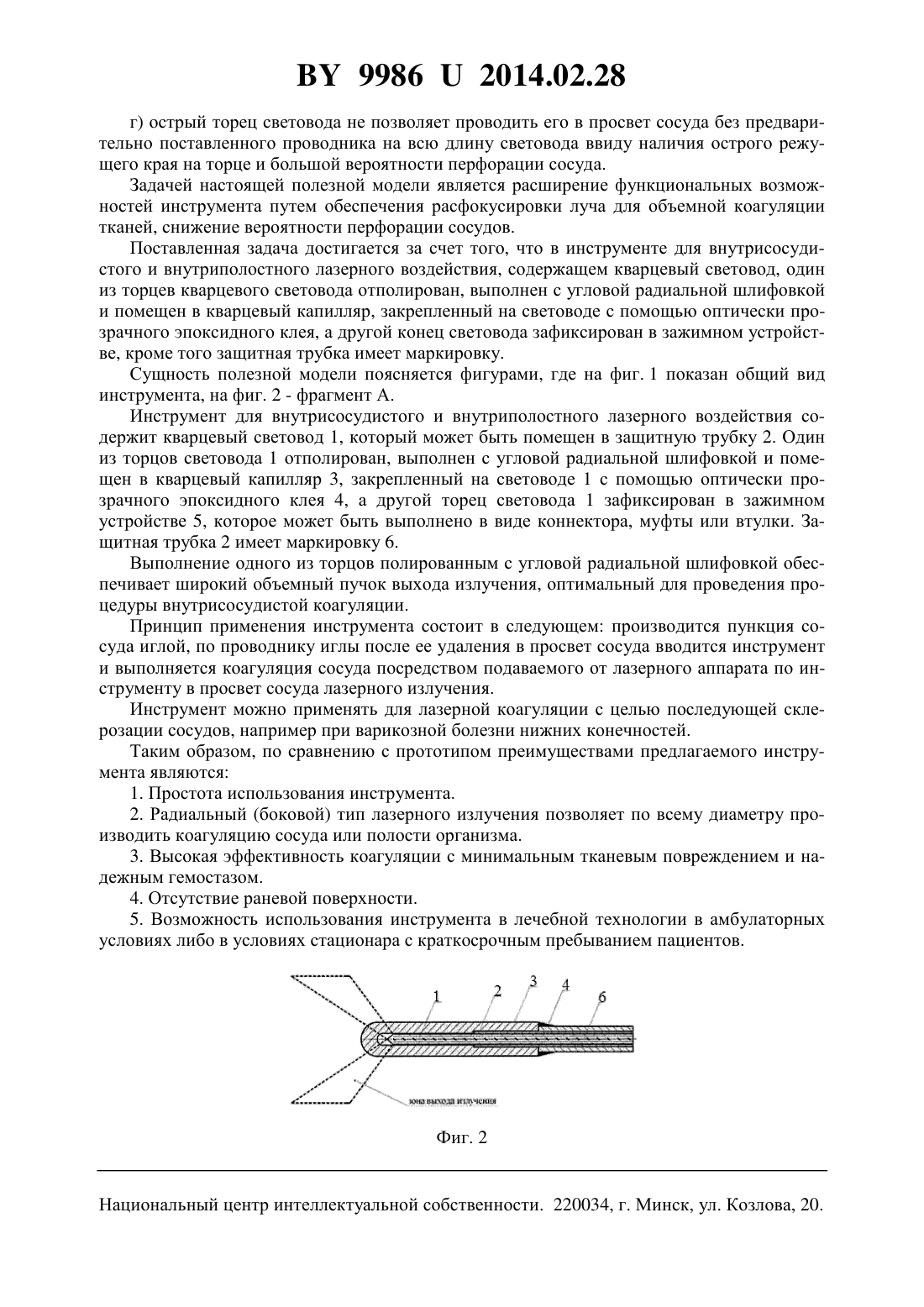

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ ВНУТРИСОСУДИСТОГО И ВНУТРИПОЛОСТНОГО ЛАЗЕРНОГО ВОЗДЕЙСТВИЯ(71) Заявитель Государственное учреждение образования Белорусская медицинская академия последипломного образования(72) Авторы Шахрай Сергей Владимирович Гаин Михаил Юрьевич Гаин Юрий Михайлович Полумисков Юрий Юрьевич Гаврин Павел Юрьевич(73) Патентообладатель Государственное учреждение образования Белорусская медицинская академия последипломного образования(57) Инструмент для внутрисосудистого и внутриполостного лазерного воздействия, содержащий кварцевый световод, отличающийся тем, что один из торцов кварцевого световода отполирован, выполнен с угловой радиальной шлифовкой и помещен в кварцевый капилляр, зафиксированный к световоду оптически прозрачным эпоксидным клеем, а противоположный торец световода зафиксирован в коннекторе -905.(56) 1. Гольмиевый лазер в медицине / Под ред. С.В. Грачева. - М. Триада-Х, 2003. - С. 40-41. 2. Соколов А.Л., Лядов К.В. , Стойко Ю.М. Эндовенозная лазерная коагуляция в лечении варикозной болезни. - М. Медпрактика-М, 2007. - С. 23-24. Фиг. 1 Полезная модель относится к медицине, в частности к хирургии, и может быть использована для внутрисосудистого и внутриполостного лазерного воздействия (коагуляции). Известен инструмент для выполнения лазерной внутрисосудистой коагуляции, содержащий световод, выполненный в виде кварцевого гибкого волокна с диаметром светонесущей жилы 0,3-0,65 мм, помещенного в защитную трубку в виде гибкой полимерной оболочки 1, 2. Недостатками инструмента являются а) применение для коагуляции излучения, выходящего с торца световода, что позволяет использовать его только для точечной коагуляции тканей б) невозможность расфокусировки луча для объемной коагуляции тканей в) при контакте торца световода с тканью происходит обгорание полимерной оболочки и кварцевого волокна с оставлением обгоревших участков световода в тканях 99862014.02.28 г) острый торец световода не позволяет проводить его в просвет сосуда без предварительно поставленного проводника на всю длину световода ввиду наличия острого режущего края на торце и большой вероятности перфорации сосуда. Задачей настоящей полезной модели является расширение функциональных возможностей инструмента путем обеспечения расфокусировки луча для объемной коагуляции тканей, снижение вероятности перфорации сосудов. Поставленная задача достигается за счет того, что в инструменте для внутрисосудистого и внутриполостного лазерного воздействия, содержащем кварцевый световод, один из торцев кварцевого световода отполирован, выполнен с угловой радиальной шлифовкой и помещен в кварцевый капилляр, закрепленный на световоде с помощью оптически прозрачного эпоксидного клея, а другой конец световода зафиксирован в зажимном устройстве, кроме того защитная трубка имеет маркировку. Сущность полезной модели поясняется фигурами, где на фиг. 1 показан общий вид инструмента, на фиг. 2 - фрагмент А. Инструмент для внутрисосудистого и внутриполостного лазерного воздействия содержит кварцевый световод 1, который может быть помещен в защитную трубку 2. Один из торцов световода 1 отполирован, выполнен с угловой радиальной шлифовкой и помещен в кварцевый капилляр 3, закрепленный на световоде 1 с помощью оптически прозрачного эпоксидного клея 4, а другой торец световода 1 зафиксирован в зажимном устройстве 5, которое может быть выполнено в виде коннектора, муфты или втулки. Защитная трубка 2 имеет маркировку 6. Выполнение одного из торцов полированным с угловой радиальной шлифовкой обеспечивает широкий объемный пучок выхода излучения, оптимальный для проведения процедуры внутрисосудистой коагуляции. Принцип применения инструмента состоит в следующем производится пункция сосуда иглой, по проводнику иглы после ее удаления в просвет сосуда вводится инструмент и выполняется коагуляция сосуда посредством подаваемого от лазерного аппарата по инструменту в просвет сосуда лазерного излучения. Инструмент можно применять для лазерной коагуляции с целью последующей склерозации сосудов, например при варикозной болезни нижних конечностей. Таким образом, по сравнению с прототипом преимуществами предлагаемого инструмента являются 1. Простота использования инструмента. 2. Радиальный (боковой) тип лазерного излучения позволяет по всему диаметру производить коагуляцию сосуда или полости организма. 3. Высокая эффективность коагуляции с минимальным тканевым повреждением и надежным гемостазом. 4. Отсутствие раневой поверхности. 5. Возможность использования инструмента в лечебной технологии в амбулаторных условиях либо в условиях стационара с краткосрочным пребыванием пациентов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
