Тавровое паяное соединение

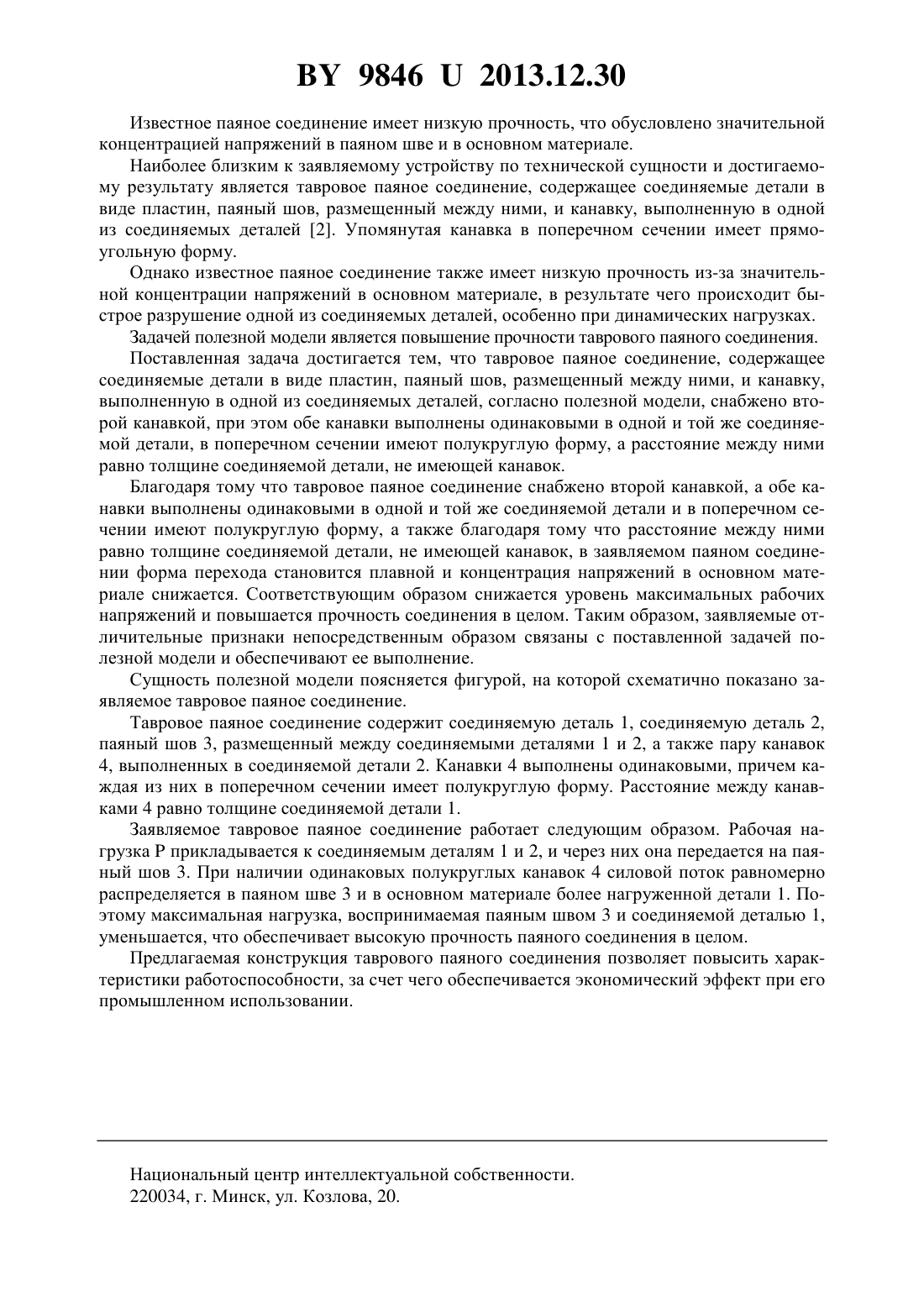

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Цумарев Юрий Алексеевич Игнатова Екатерина Валентиновна Попковский Виктор Александрович Латун Татьяна Сергеевна Тюльменкова Ирина Валентиновна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Тавровое паяное соединение, содержащее соединяемые детали в виде пластин, паяный шов, размещенный между ними, и канавку, выполненную в одной из соединяемых деталей, отличающееся тем, что оно снабжено второй канавкой, при этом обе канавки выполнены одинаковыми в одной и той же соединяемой детали, в поперечном сечении имеют полукруглую форму, а расстояние между ними равно толщине соединяемой детали, не имеющей канавок. Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, автомобилестроении, химическом машиностроении. Известно тавровое паяное соединение, содержащее соединяемые детали и паяный шов, размещенный между ними 1. 98462013.12.30 Известное паяное соединение имеет низкую прочность, что обусловлено значительной концентрацией напряжений в паяном шве и в основном материале. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является тавровое паяное соединение, содержащее соединяемые детали в виде пластин, паяный шов, размещенный между ними, и канавку, выполненную в одной из соединяемых деталей 2. Упомянутая канавка в поперечном сечении имеет прямоугольную форму. Однако известное паяное соединение также имеет низкую прочность из-за значительной концентрации напряжений в основном материале, в результате чего происходит быстрое разрушение одной из соединяемых деталей, особенно при динамических нагрузках. Задачей полезной модели является повышение прочности таврового паяного соединения. Поставленная задача достигается тем, что тавровое паяное соединение, содержащее соединяемые детали в виде пластин, паяный шов, размещенный между ними, и канавку,выполненную в одной из соединяемых деталей, согласно полезной модели, снабжено второй канавкой, при этом обе канавки выполнены одинаковыми в одной и той же соединяемой детали, в поперечном сечении имеют полукруглую форму, а расстояние между ними равно толщине соединяемой детали, не имеющей канавок. Благодаря тому что тавровое паяное соединение снабжено второй канавкой, а обе канавки выполнены одинаковыми в одной и той же соединяемой детали и в поперечном сечении имеют полукруглую форму, а также благодаря тому что расстояние между ними равно толщине соединяемой детали, не имеющей канавок, в заявляемом паяном соединении форма перехода становится плавной и концентрация напряжений в основном материале снижается. Соответствующим образом снижается уровень максимальных рабочих напряжений и повышается прочность соединения в целом. Таким образом, заявляемые отличительные признаки непосредственным образом связаны с поставленной задачей полезной модели и обеспечивают ее выполнение. Сущность полезной модели поясняется фигурой, на которой схематично показано заявляемое тавровое паяное соединение. Тавровое паяное соединение содержит соединяемую деталь 1, соединяемую деталь 2,паяный шов 3, размещенный между соединяемыми деталями 1 и 2, а также пару канавок 4, выполненных в соединяемой детали 2. Канавки 4 выполнены одинаковыми, причем каждая из них в поперечном сечении имеет полукруглую форму. Расстояние между канавками 4 равно толщине соединяемой детали 1. Заявляемое тавровое паяное соединение работает следующим образом. Рабочая нагрузкаприкладывается к соединяемым деталям 1 и 2, и через них она передается на паяный шов 3. При наличии одинаковых полукруглых канавок 4 силовой поток равномерно распределяется в паяном шве 3 и в основном материале более нагруженной детали 1. Поэтому максимальная нагрузка, воспринимаемая паяным швом 3 и соединяемой деталью 1,уменьшается, что обеспечивает высокую прочность паяного соединения в целом. Предлагаемая конструкция таврового паяного соединения позволяет повысить характеристики работоспособности, за счет чего обеспечивается экономический эффект при его промышленном использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
