Устройство измерения углов и перемещений

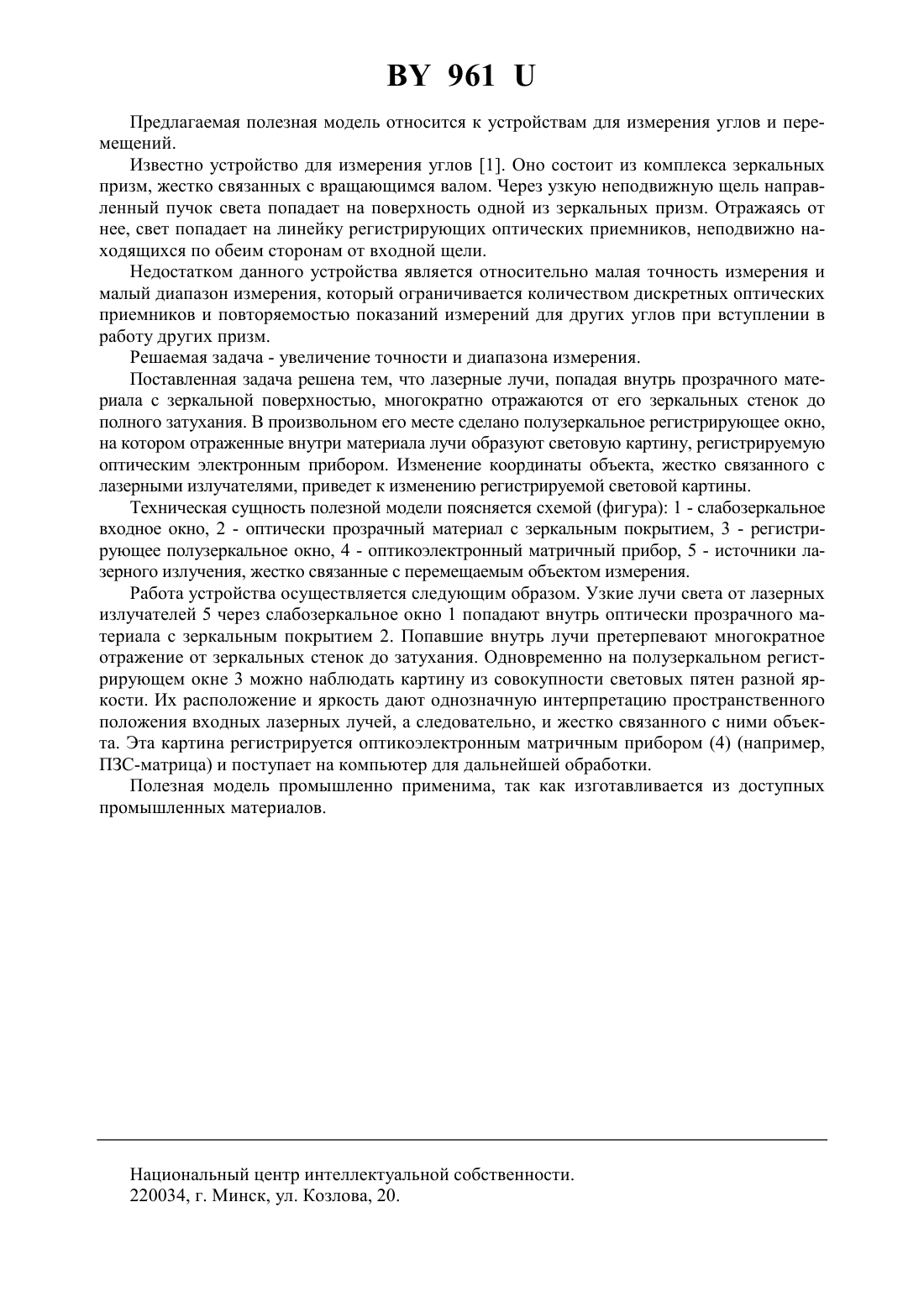

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ИЗМЕРЕНИЯ УГЛОВ И ПЕРЕМЕЩЕНИЙ(71) Заявитель Игнатьев Юрий Арнольдович(72) Автор Игнатьев Юрий Арнольдович(73) Патентообладатель Игнатьев Юрий Арнольдович(57) Устройство измерения углов и перемещений состоит из оптически прозрачного материала с зеркальной поверхностью для внутреннего отражения света, оптоэлектронного матричного регистрирующего прибора, источников лазерного излучения, отличающееся тем, что разноволновые источники лазерного света жестко связаны с перемещением объекта измерения, а их уменьшенные в диаметре оптическими линзами лучи направлены внутрь оптически прозрачного материала с зеркальной поверхностью произвольной формы через слабозеркальные окна, где свет многократно отражается, образуя на частично пропускающем свет регистрирующем окне картину из световых пятен, которую регистрируют через систему линз оптоэлектронным матричным прибором и затем обрабатывают на компьютере. 961 Предлагаемая полезная модель относится к устройствам для измерения углов и перемещений. Известно устройство для измерения углов 1. Оно состоит из комплекса зеркальных призм, жестко связанных с вращающимся валом. Через узкую неподвижную щель направленный пучок света попадает на поверхность одной из зеркальных призм. Отражаясь от нее, свет попадает на линейку регистрирующих оптических приемников, неподвижно находящихся по обеим сторонам от входной щели. Недостатком данного устройства является относительно малая точность измерения и малый диапазон измерения, который ограничивается количеством дискретных оптических приемников и повторяемостью показаний измерений для других углов при вступлении в работу других призм. Решаемая задача - увеличение точности и диапазона измерения. Поставленная задача решена тем, что лазерные лучи, попадая внутрь прозрачного материала с зеркальной поверхностью, многократно отражаются от его зеркальных стенок до полного затухания. В произвольном его месте сделано полузеркальное регистрирующее окно,на котором отраженные внутри материала лучи образуют световую картину, регистрируемую оптическим электронным прибором. Изменение координаты объекта, жестко связанного с лазерными излучателями, приведет к изменению регистрируемой световой картины. Техническая сущность полезной модели поясняется схемой (фигура) 1 - слабозеркальное входное окно, 2 - оптически прозрачный материал с зеркальным покрытием, 3 - регистрирующее полузеркальное окно, 4 - оптикоэлектронный матричный прибор, 5 - источники лазерного излучения, жестко связанные с перемещаемым объектом измерения. Работа устройства осуществляется следующим образом. Узкие лучи света от лазерных излучателей 5 через слабозеркальное окно 1 попадают внутрь оптически прозрачного материала с зеркальным покрытием 2. Попавшие внутрь лучи претерпевают многократное отражение от зеркальных стенок до затухания. Одновременно на полузеркальном регистрирующем окне 3 можно наблюдать картину из совокупности световых пятен разной яркости. Их расположение и яркость дают однозначную интерпретацию пространственного положения входных лазерных лучей, а следовательно, и жестко связанного с ними объекта. Эта картина регистрируется оптикоэлектронным матричным прибором (4) (например,ПЗС-матрица) и поступает на компьютер для дальнейшей обработки. Полезная модель промышленно применима, так как изготавливается из доступных промышленных материалов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
