Погрузчик с бортовым поворотом

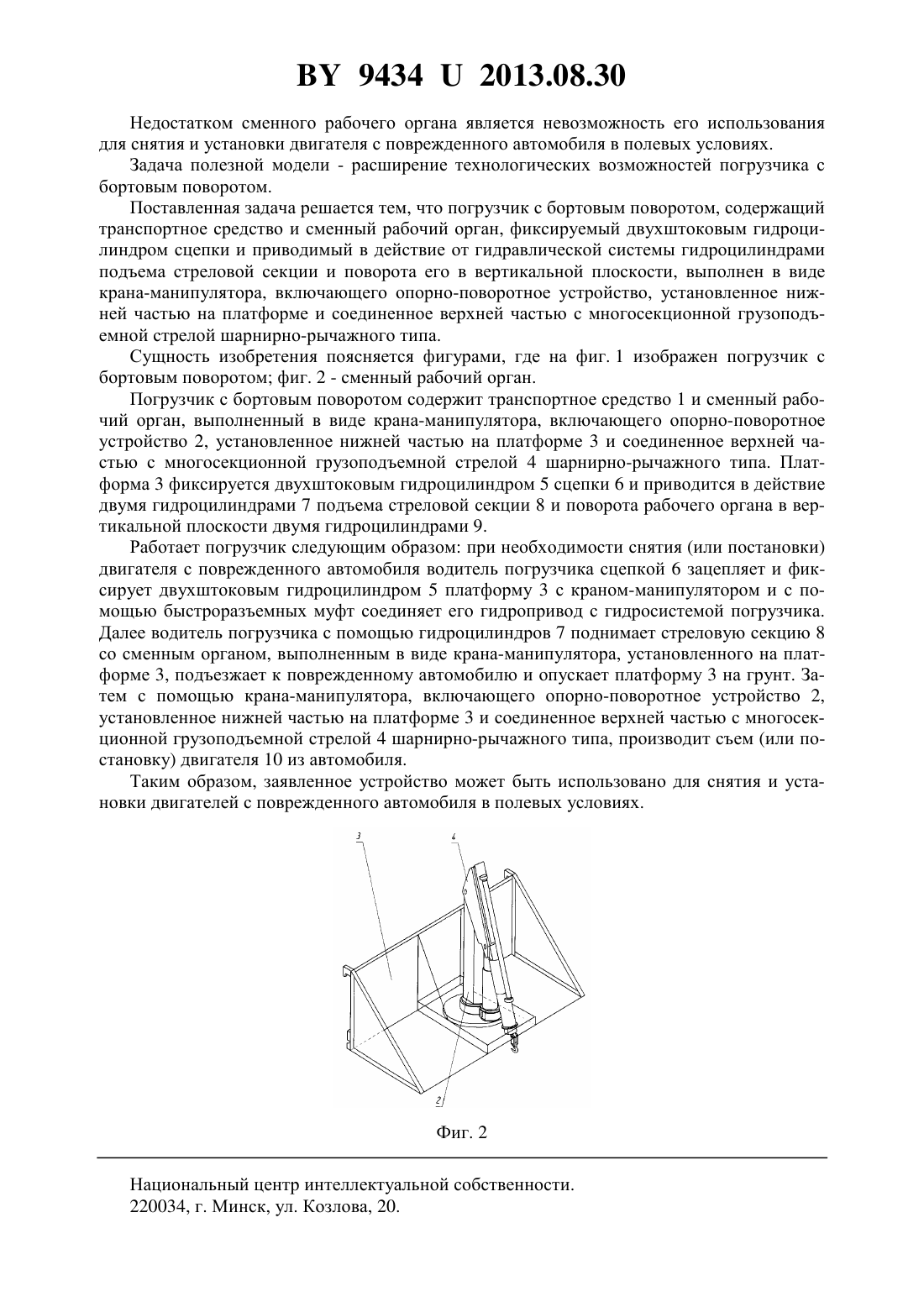

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Баранов Александр Андреевич Тарасенко Петр Николаевич(73) Патентообладатель Белорусский национальный технический университет(57) Погрузчик с бортовым поворотом, содержащий транспортное средство и сменный рабочий орган, фиксируемый двухштоковым гидроцилиндром сцепки и приводимый в действие от гидравлической системы гидроцилиндрами подъема стреловой секции и поворота в вертикальной плоскости, отличающийся тем, что сменный рабочий орган выполнен в виде крана-манипулятора, включающего опорно-поворотное устройство, установленное нижней частью на платформе и соединенное верхней частью с многосекционной грузоподъемной стрелой шарнирно-рычажного типа.(56) 1. Погрузчик с бортовым поворотом АМКОДОР 211, 2009. Фиг. 1 Полезная модель относится к погрузчикам с бортовым поворотом, которые могут быть использованы для снятия и установки двигателей с поврежденных автомобилей в полевых условиях. Известен погрузчик с бортовым поворотом 1 - прототип, содержащий транспортное средство и сменный рабочий орган, фиксируемый двухштоковым гидроцилиндром сцепки и приводимый в действие от гидравлической системы гидроцилиндрами подъема стреловой секции и поворота его в вертикальной плоскости. 94342013.08.30 Недостатком сменного рабочего органа является невозможность его использования для снятия и установки двигателя с поврежденного автомобиля в полевых условиях. Задача полезной модели - расширение технологических возможностей погрузчика с бортовым поворотом. Поставленная задача решается тем, что погрузчик с бортовым поворотом, содержащий транспортное средство и сменный рабочий орган, фиксируемый двухштоковым гидроцилиндром сцепки и приводимый в действие от гидравлической системы гидроцилиндрами подъема стреловой секции и поворота его в вертикальной плоскости, выполнен в виде крана-манипулятора, включающего опорно-поворотное устройство, установленное нижней частью на платформе и соединенное верхней частью с многосекционной грузоподъемной стрелой шарнирно-рычажного типа. Сущность изобретения поясняется фигурами, где на фиг. 1 изображен погрузчик с бортовым поворотом фиг. 2 - сменный рабочий орган. Погрузчик с бортовым поворотом содержит транспортное средство 1 и сменный рабочий орган, выполненный в виде крана-манипулятора, включающего опорно-поворотное устройство 2, установленное нижней частью на платформе 3 и соединенное верхней частью с многосекционной грузоподъемной стрелой 4 шарнирно-рычажного типа. Платформа 3 фиксируется двухштоковым гидроцилиндром 5 сцепки 6 и приводится в действие двумя гидроцилиндрами 7 подъема стреловой секции 8 и поворота рабочего органа в вертикальной плоскости двумя гидроцилиндрами 9. Работает погрузчик следующим образом при необходимости снятия (или постановки) двигателя с поврежденного автомобиля водитель погрузчика сцепкой 6 зацепляет и фиксирует двухштоковым гидроцилиндром 5 платформу 3 с краном-манипулятором и с помощью быстроразъемных муфт соединяет его гидропривод с гидросистемой погрузчика. Далее водитель погрузчика с помощью гидроцилиндров 7 поднимает стреловую секцию 8 со сменным органом, выполненным в виде крана-манипулятора, установленного на платформе 3, подъезжает к поврежденному автомобилю и опускает платформу 3 на грунт. Затем с помощью крана-манипулятора, включающего опорно-поворотное устройство 2,установленное нижней частью на платформе 3 и соединенное верхней частью с многосекционной грузоподъемной стрелой 4 шарнирно-рычажного типа, производит съем (или постановку) двигателя 10 из автомобиля. Таким образом, заявленное устройство может быть использовано для снятия и установки двигателей с поврежденного автомобиля в полевых условиях. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
