Арбалет

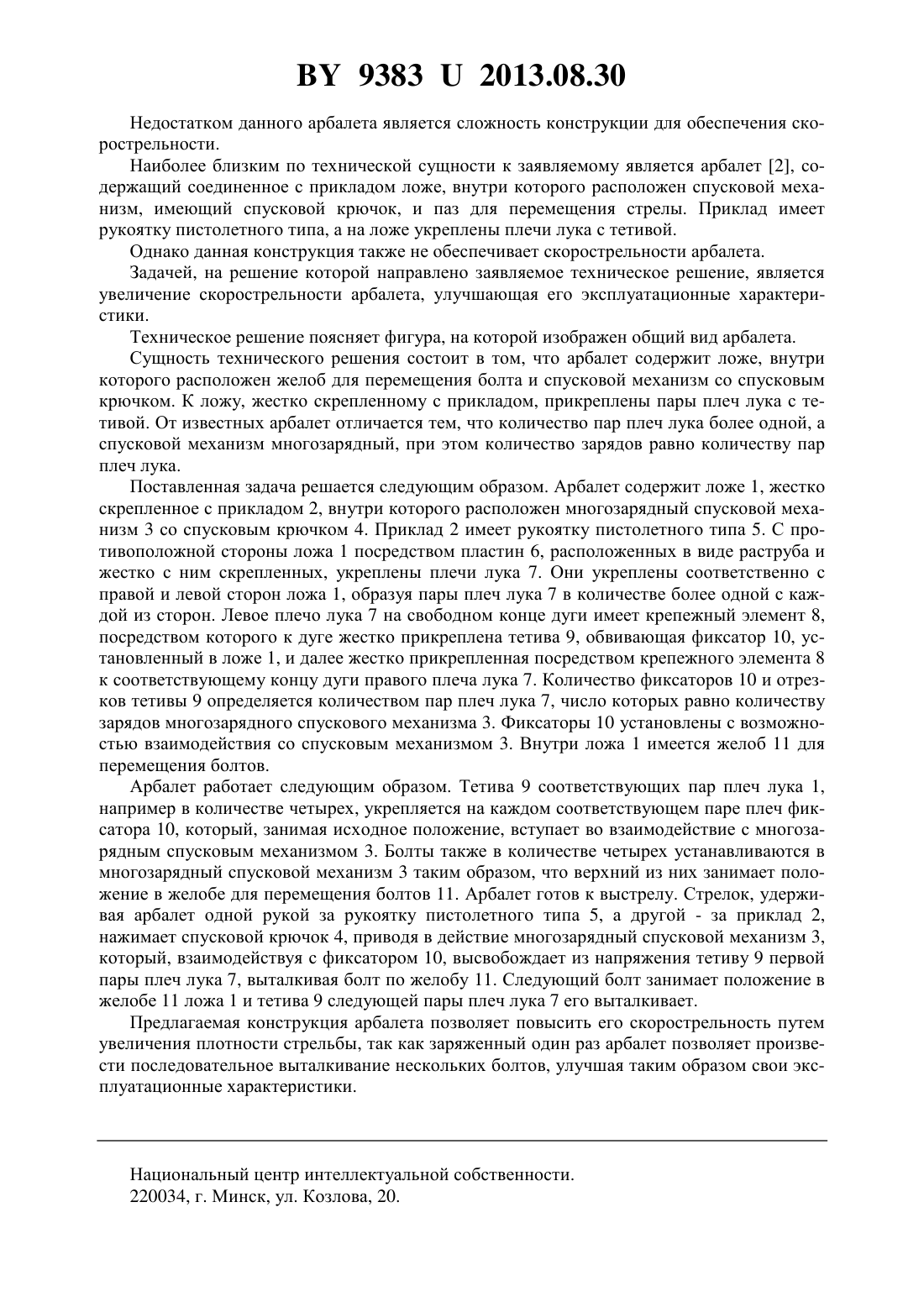

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Алешко Виталий Иванович Кучинский Анатолий Михайлович(72) Авторы Алешко Виталий Иванович Кучинский Анатолий Михайлович(73) Патентообладатели Алешко Виталий Иванович Кучинский Анатолий Михайлович(57) Арбалет, содержащий ложе с расположенным внутри него желобом для перемещения болтов и прикрепленной к нему парой плеч лука с тетивой, которая жестко скреплена с прикладом, имеющим рукоятку пистолетного типа, спусковой механизм со спусковым крючком, отличающийся тем, что количество пар плеч лука более одной, а спусковой механизм многозарядный, при этом количество зарядов равно количеству пар плеч лука. Техническое решение по полезной модели относится к оружию, в частности механическому метательному оружию, и может быть использовано для спортивной стрельбы,охоты, а также в специальных войсках вооруженных сил. Известен арбалет с блочными луками 1, содержащий приклад, ложе, на котором встречным образом расположены не менее двух блочных лука, а тетива удерживается спусковым механизмом. 93832013.08.30 Недостатком данного арбалета является сложность конструкции для обеспечения скорострельности. Наиболее близким по технической сущности к заявляемому является арбалет 2, содержащий соединенное с прикладом ложе, внутри которого расположен спусковой механизм, имеющий спусковой крючок, и паз для перемещения стрелы. Приклад имеет рукоятку пистолетного типа, а на ложе укреплены плечи лука с тетивой. Однако данная конструкция также не обеспечивает скорострельности арбалета. Задачей, на решение которой направлено заявляемое техническое решение, является увеличение скорострельности арбалета, улучшающая его эксплуатационные характеристики. Техническое решение поясняет фигура, на которой изображен общий вид арбалета. Сущность технического решения состоит в том, что арбалет содержит ложе, внутри которого расположен желоб для перемещения болта и спусковой механизм со спусковым крючком. К ложу, жестко скрепленному с прикладом, прикреплены пары плеч лука с тетивой. От известных арбалет отличается тем, что количество пар плеч лука более одной, а спусковой механизм многозарядный, при этом количество зарядов равно количеству пар плеч лука. Поставленная задача решается следующим образом. Арбалет содержит ложе 1, жестко скрепленное с прикладом 2, внутри которого расположен многозарядный спусковой механизм 3 со спусковым крючком 4. Приклад 2 имеет рукоятку пистолетного типа 5. С противоположной стороны ложа 1 посредством пластин 6, расположенных в виде раструба и жестко с ним скрепленных, укреплены плечи лука 7. Они укреплены соответственно с правой и левой сторон ложа 1, образуя пары плеч лука 7 в количестве более одной с каждой из сторон. Левое плечо лука 7 на свободном конце дуги имеет крепежный элемент 8,посредством которого к дуге жестко прикреплена тетива 9, обвивающая фиксатор 10, установленный в ложе 1, и далее жестко прикрепленная посредством крепежного элемента 8 к соответствующему концу дуги правого плеча лука 7. Количество фиксаторов 10 и отрезков тетивы 9 определяется количеством пар плеч лука 7, число которых равно количеству зарядов многозарядного спускового механизма 3. Фиксаторы 10 установлены с возможностью взаимодействия со спусковым механизмом 3. Внутри ложа 1 имеется желоб 11 для перемещения болтов. Арбалет работает следующим образом. Тетива 9 соответствующих пар плеч лука 1,например в количестве четырех, укрепляется на каждом соответствующем паре плеч фиксатора 10, который, занимая исходное положение, вступает во взаимодействие с многозарядным спусковым механизмом 3. Болты также в количестве четырех устанавливаются в многозарядный спусковой механизм 3 таким образом, что верхний из них занимает положение в желобе для перемещения болтов 11. Арбалет готов к выстрелу. Стрелок, удерживая арбалет одной рукой за рукоятку пистолетного типа 5, а другой - за приклад 2,нажимает спусковой крючок 4, приводя в действие многозарядный спусковой механизм 3,который, взаимодействуя с фиксатором 10, высвобождает из напряжения тетиву 9 первой пары плеч лука 7, выталкивая болт по желобу 11. Следующий болт занимает положение в желобе 11 ложа 1 и тетива 9 следующей пары плеч лука 7 его выталкивает. Предлагаемая конструкция арбалета позволяет повысить его скорострельность путем увеличения плотности стрельбы, так как заряженный один раз арбалет позволяет произвести последовательное выталкивание нескольких болтов, улучшая таким образом свои эксплуатационные характеристики. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
